64811-16 Манометры цифровые
(A-Flow серии G)
Назначение средства измерений:
Манометры цифровые A-Flow серии G (далее манометры) предназначены для измерений давления, жидкостей, газов, паров и выдачи измерительной информации на цифровом дисплее.
Внешний вид.

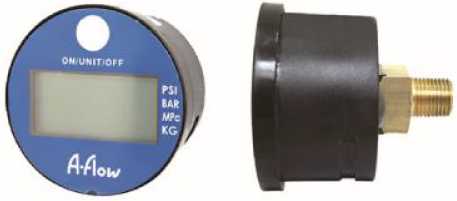

Манометры цифровые
Рисунок № 1
Внешний вид.

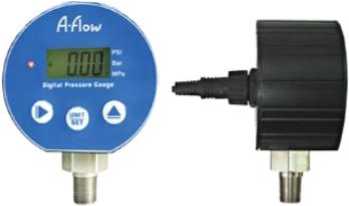

Манометры цифровые
Рисунок № 2
Внешний вид.
Манометры цифровые
Рисунок № 3
Внешний вид.
Манометры цифровые
Рисунок № 4
Внешний вид.
Манометры цифровые
Рисунок № 5
Внешний вид.
Манометры цифровые
Рисунок № 6
Внешний вид.
Манометры цифровые
Рисунок № 7
Программное обеспечение
Внутреннее ПО без названия, вычисление цифрового идентификатора внутреннего ПО конструкцией прибора не предусмотрено.
Конструкция приборов исключает возможность несанкционированного влияния на ПО манометров цифровых и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус манометра методом липкой аппликации и (или) на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Манометры цифровые A-Flow серии G. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам цифровым A-Flow серии GГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация A-FLOW: 1784 , Wenlong Rd, Kaohsiung, Тайвань.
ТУ 4212-005-74081055-2016 «Манометры цифровые A-Flow серии G. Технические условия».
Поверка
Поверкаосуществляется по документу МП 64811-16 «Манометры цифровые A-Flow серии G. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.04.2016 г.
Основные средства поверки:
Манометры избыточного давления грузопоршневые:
МП-2,5; МП-6, МП-60, МП-600, МП-2500; (регистрационный номер 31703-06).
Мановакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99). Вольтметр универсальный Щ31; (регистрационный номер 6027-01).
Мера электрического сопротивления Р3030 сопротивления 100 Ом; (регистрационный номер 8238-81).
Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится на стекло манометра таким образом, чтобы оттиск не мешал снятию показаний.
Изготовитель
A-FLOW: 1784 ,Wenlong Rd, Kaohsiung , Тайвань
Тел: +33 (0)3 88 23 70 93
Сайт: a-flow.com
Заявитель
ООО «Флюид-Лайн»
ИНН 7719716822 Арес: 107023 Москва, Семеновский пер. д. 6 Тел: +7(495) 984-41-00, (495)517-72-61, (495)517-02-61
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя манометра.
В качестве чувствительного элемента манометра используются тензометрические первичные преобразователи.
Выходной электрический сигнал напряжения низкого уровня, пропорциональный измеряемому давлению, поступает в электронный блок манометра для усиления и преобразования в цифровой код. Конструктивно манометры выполнены в виде единого корпуса, в котором находятся измерительный первичный преобразователь и электронный блок.
Измеряемое давление подается через штуцер в рабочую полость прибора. Значения измеряемого давления индицируются на встроенном дисплее.
Манометры выпускаются в шести модификациях, отличающихся диапазоном измерений, классом точности, максимально допускаемым давлением и габаритами.
Манометры модификации G84 и G86 оснащены вторичными преобразователями, которые встраиваются в корпус манометра и преобразуют движение стрелки манометра в унифицированный электрический выходной сигнал.
Общий вид манометров цифровых A-Flow серии G представлен на рисунке 1.
G82
G83
G84
Рисунок 1 - Общий вид манометров цифровых A-Flow серии G
G85
G86
Диапазоны измерений, класс точности, диапазон рабочих температур манометров цифровых A-Flow серии G приведены в таблице 1.
Таблица 1 | |||
Модификация |
Диапазоны измерений, МПа |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Диапазон рабочих температур, °C |
G80 |
от минимального диапазона: (от 0 до 0,1) до максимального диапазона: (от 0 до 100) |
±0,25; ±0,5 |
от минус 20 до плюс 70 |
G81 |
от минимального диапазона: (от минус 0,1 до 0) до максимального диапазона: (от 0 до 100) |
±0,05 |
от 0 до плюс 50 |
G82 |
(от 0 до 1) |
±1 |
от минус 10 до плюс 60 |
G83 |
от минимального диапазона: (от минус 0,1 до 0) до максимального диапазона: (от 0 до 20,7) |
±0,5 |
от минус 10 до плюс 65 |
G84 |
от минимального диапазона: (от 0 до 0,1) до максимального диапазона: (от 0 до 34,5) |
±0,5; ±1 |
от минус 10 до плюс 60 |
G85 |
±1 | ||
G86 |
от минимального диапазона: (от минус 0,1 до 1) до максимального диапазона: (от 0 до 25) |
±1 |
от минус 10 до плюс 60 |
Манометры могут быть отградуированы в кПа, МПа, Па, кг/см2, мбар, бар, и других единицах измерения давления, допущенных к применению в РФ.
Информативный параметр выходного сигнала
силы постоянного тока, мА от 4 до 20
(для модификаций G84, G86)
Пределы допускаемой основной приведенной погрешности преобразователей давления, % от диапазона измерений ±0,5; ±1 (для модификации G84)
±1 (для модификации G86) Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха
от нормальных условий (23 °С), в диапазоне рабочих температур на каждые 10°С, %: ±0,05; ±0,25; ±0,5; ±1
(для приборов с пределами допускаемой основной приведенной погрешности (±0,05; ±0,25; ±0,5; ±1) %, соответственно)
Габаритные размеры и масса, приведены в таблице 2.
Таблица 2
Ширина корпуса, мм, не более |
30 |
45 |
76,2 |
82 |
94 |
Г лубина корпуса, мм, не более |
42 |
35 |
34 |
43 |
42 |
Высота корпуса, мм, не более |
30 |
45 |
125 |
95 |
135 |
Масса манометров, кг, не более |
0,5 |
0,5 |
1 |
1 |
1 |
Средний срок службы, лет: 8
