Номер по Госреестру СИ: 76358-19
76358-19 Уровнемеры ультразвуковые
("A FLOW" серии L)
Назначение средства измерений:
Уровнемеры ультразвуковые «A FLOW» серии L предназначены для измерений уровня жидких сред и сыпучих материалов.
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 18.07.2024
Срок свидетельства - 18.10.2029
Номер записи - 173958
ID в реестре СИ - 891928
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "A-FLOW"
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2491 от 2019.10.18 Об утверждении типов средств измерений
№1657 от 2024.07.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Уровнемеры ультразвуковые ("A FLOW" серии L)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "A-FLOW"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64809-16 26.08.2021 |
Манометры показывающие деформационные, A-Flow серии G Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
64810-16 26.08.2026 |
Манометры дифференциальные, A-Flow серии G Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
64811-16 26.08.2026 |
Манометры цифровые, A-Flow серии G Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
64847-16 31.08.2026 |
Преобразователи давления измерительные, A-Flow серии PT Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
75914-19 19.08.2029 |
Уровнемеры радарные волноводные, "A FLOW "серии L-RDA Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
76358-19 18.10.2029 |
Уровнемеры ультразвуковые, "A FLOW" серии L Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
77600-20 25.02.2030 |
Уровнемеры радарные, "A FLOW" серии L-RDB Фирма "A-FLOW" (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Уровнемеры ультразвуковые ("A FLOW" серии L)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Уровнемеры ультразвуковые ("A FLOW" серии L)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4800 | 4800 |
Программное обеспечение
Программное обеспечение уровнемеров ультразвуковых «A FLOW» серии L служит для преобразования измеренного расстояния в токовый выход 4-20 мА или цифровой выход. Программное обеспечение позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FineTek |
|
Номер версии (идентификационный номер) ПО |
Ver.2.012 Sno. 5329 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм расчета цифрового идентификатора |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым «A FLOW» серии L
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 0834-7-2018 «ГСИ. Уровнемеры ультразвуковые «A FLOW» серии L. Методика поверки», утвержденному ФГУП «ВНИИР» 19.11.2018 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда в диапазоне значений от 0,25 до 12 м по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
Изготовитель
«A FLOW», Тайвань
Адрес: №3 Lane 296, Hsin-Ya Road Chien Chen Dist. Kaohsiun, Taiwain
Телефон (факс): +33 (0)3 88 23 70 93
Web-сайт: www.a-flow.com
E-mail: info@a-flow.com
Заявитель
Общество с ограниченной ответственностью «Флюид-Лайн» (ООО «Флюид-Лайн») ИНН 7719716822
Адрес: 107023, г. Москва, Мажоров переулок, д. 14, стр. 14, этаж 1, пом.11
Телефон (факс): +7 (495) 984-41-00 (+7 (495) 517-72-61)
Web-сайт: www.fluid-line.ru
E-mail: mail@fluid-line.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): +7 (843) 272-70-62 / 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженной ультразвуковой волны от поверхности контролируемой среды. Конструктивно уровнемеры состоят из ультразвукового преобразователя и электронного блока, размещенных в одном корпусе. К электронному блоку уровнемеров подключен ЖК-дисплей, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью ЖК-дисплея, либо посредством аналогового выходного сигнала 4-20 мА. Уровнемеры также могут быть подсоединены к системам PLC, DCS и SCADA.

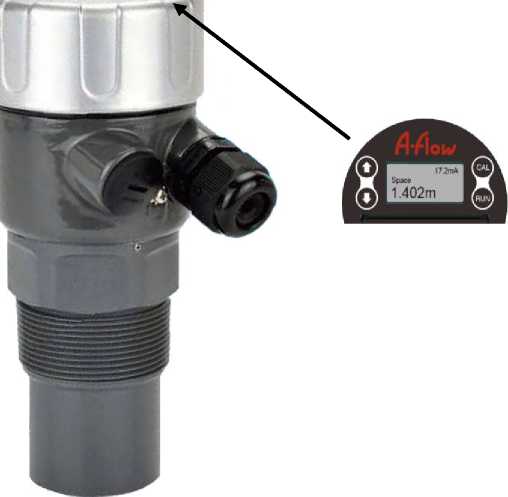

Общий вид уровнемеров ультразвуковых «A FLOW» серии L представлен на рисунке 1
Место нанесения знака
утверждения типа
ЖК-дисплей
Рисунок 1 - Общий вид уровнемеров ультразвуковых «A FLOW» серии L
Пломбирование уровнемеров ультразвуковых «A FLOW» серии L не предусмотрено.
Комплектность уровнемеров ультразвуковых «A FLOW» серии L приведена в таблице 4.
Таблица 4 - Комплектность уровнемеров ультразвуковых «A FLOW» серии L
|
Наименование |
Обозначение |
Количество |
|
Уровнемер ультразвуковой |
«A FLOW» серии L |
1 шт. |
|
Паспорт |
ПС |
1 экз. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 0834-7-2018 |
1 экз. |
Таблица 2 - Метрологические характеристики уровнемеров ультразвуковых «A FLOW» серии L
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня, м |
от 0,25 до 12 |
|
Цена деления, мм |
1 |
|
Пределы допускаемой приведенной погрешности* измерений уровня, % |
±0,25 |
|
* в качестве нормирующего значения принято верхнее значение диапазона измерений | |
Таблица 3 - Основные технические характеристики уровнемеров ультразвуковых «A FLOW» серии L
|
Наименование характеристики |
Значение характеристики |
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Питание, постоянного тока, В |
от 7 до 30 |
|
Габаритные размеры Д х Ш х В, мм, не более |
120 х 85 х 185 |
|
Масса, кг, не более |
1 |
|
Условия эксплуатации:
|
от -40 до +60 90 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Цифровая коммуникация |
HART |
|
Срок службы, лет, не менее |
10 |
