Номер по Госреестру СИ: 77600-20
77600-20 Уровнемеры радарные
(A FLOW серии L-RDB)
Назначение средства измерений:
Уровнемеры радарные «A FLOW» серии L-RDB предназначены для измерений уровня жидких сред и сыпучих материалов (в зависимости от модели).

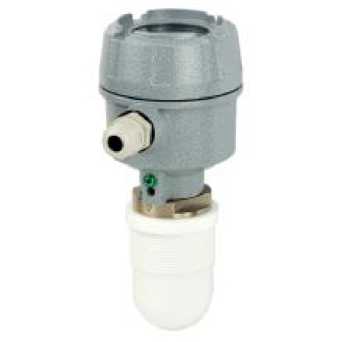

Внешний вид.
Уровнемеры радарные
Рисунок № 1
Внешний вид.
Уровнемеры радарные
Рисунок № 2

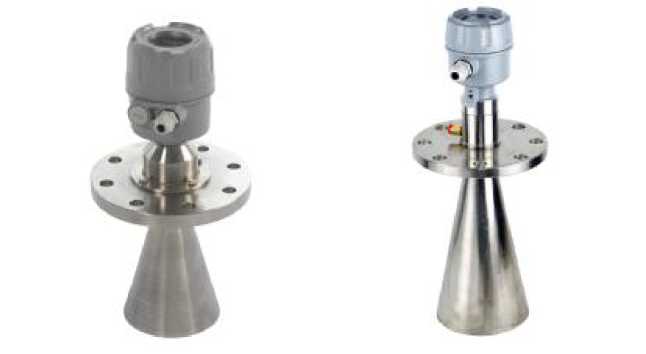

Внешний вид.
Уровнемеры радарные
Рисунок № 3
Программное обеспечение
Программное обеспечение уровнемеров радарных «A FLOW» серии L-RDB служит для преобразования измеренного расстояния в аналоговый выходной сигнал 4-20 мА или цифровой сигнал. Программное обеспечение позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AFine |
Номер версии (идентификационный номер) ПО |
Y170410 |
Цифровой идентификатор ПО |
- |
Алгоритм расчета цифрового идентификатора |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам радарным «A FLOW» серии L-RDBГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Поверка
Поверкаосуществляется по документу МП 0994-7-2019 «ГСИ. Уровнемеры радарные «A FLOW» серии L-RDB. Методика поверки», утвержденному ФГУП «ВНИИР» 01.07.2019 г.
Основные средства поверки:
-
- рабочий эталон единицы уровня жидкости 1-го разряда с диапазоном измерений равным диапазону поверяемого уровнемера по ГОСТ 8.477-82;
-
- рулетка измерительная металлическая 2 класса точности в диапазоне значений от 0 до 100 м (регистрационный номер 51171-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
Изготовитель
«A FLOW», ТайваньАдрес: №3 Lane 296, Hsin-Ya Road Chien Chen Dist. Kaohsiun, Taiwain
Телефон (факс): +33 (0)3 88 23 70 93
Web-сайт: www.a-flow.com
E-mail: info@a-flow.com
Заявитель
Общество с Ограниченной Ответственностью «Флюид-Лайн» (ООО «Флюид-Лайн») ИНН 7719716822Адрес: 107023, г. Москва, Мажоров переулок, д. 14, стр. 14, этаж 1, пом.11
Телефон (факс): +7 (495) 984-41-00 (+7 (495) 517-72-61)
Web-сайт: www.fluid-line.ru
E-mail: mail@fluid-line.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): +7 (843) 272-70-62 / 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия уровнемеров заключается в генерировании высокочастотного сигнала, частота излучения которого во время измерений линейно возрастает от 0,5 ГГц. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается с небольшой временной задержкой. На основании частоты посланных и принятых сигналов рассчитывается разница частот, используемая при дальнейшей обработке сигнала. Разница частот прямо пропорциональна расстоянию до поверхности измеряемой среды. Разница частот трансформируется в частотный спектр посредством преобразования Фурье для идентификации сигнала в промежуточной частоте. Конструктивно уровнемеры состоят из электронного блока, размещенного в корпусе, и антенны. К электронному блоку уровнемеров подключен ЖК-дисплей, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Уровнемеры радарные «A FLOW» серии L-RDB имеют различные исполнения:
L-RDBA - для измерений уровня жидкости и сыпучих материалов с рупорной герметизированной антенной;
L-RDBB - для измерений уровня жидкости с линзовой герметизированной антенной;
L-RDBC - для измерений уровня жидкости и сыпучих материалов с рупорной антенной;
L-RDBD - для измерений уровня жидкости и сыпучих материалов с рупорной антенной;
L-RDBE - для измерений уровня жидкости и сыпучих материалов с линзовой герметизированной антенной;
L-RDBF - для измерений уровня жидкости и сыпучих материалов с рупорной герметизированной антенной;
L-RDBG - для измерений уровня жидкости с линзовой герметизированной антенной;
L-RDBH - для измерений уровня жидкости и сыпучих материалов с рупорной антенной;
L-RDBI - для измерений уровня жидкости и сыпучих материалов с рупорной антенной; L-RDBJ - для измерений уровня жидкости с линзовой герметизированной антенной. Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью ЖК-дисплея, либо посредством аналогового выходного сигнала 4-20 мА.

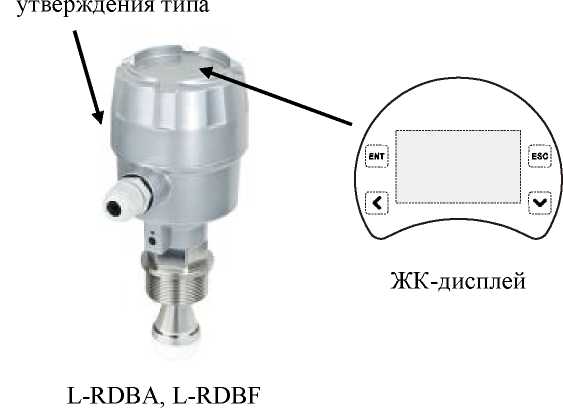

Общий вид уровнемеров радарных «A FLOW» серии L-RDB представлен на рисунке 1.
Место нанесения знака
L-RDBB, L-RDBG
L-RDBC, L-RDBH
L-RDBD, L-RDBI
L-RDBE, L-RDBJ
Рисунок 1 - Общий вид уровнемеров радарных «A FLOW» серии L-RDB.
Пломбирование уровнемеров радарных «A FLOW» серии L-RDB не предусмотрено.
Комплектность уровнемеров радарных «A FLOW» серии L-RDB приведена в таблице 4.
Таблица 4 - Комплектность уровнемеров радарных «A FLOW» серии L-RDB
Наименование |
Обозначение |
Количество |
Уровнемер радарный |
«A FLOW» серии L-RDB |
1 шт. |
Паспорт |
ПС |
1 экз. |
Руководство по эксплуатации |
РЭ |
1 экз. |
Методика поверки |
МП 0994-7-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики уровнемеров радарных «A FLOW» серии L-RDB
Наименование характеристики |
Значение | |||||||||
L-RDBA |
L-RDBB |
L-RDBC |
L-RDBD |
L-RDBE |
L-RDBF |
L-RDBG |
L-RDBH |
L-RDBI |
L-RDBJ | |
Диапазон измерений уровня жидкости, м |
от 0,5 до 30 |
от 0,5 до 30 |
от 0,5 до 40 |
от 0,5 до 70 |
от 0,5 до 20 |
от 0,5 до 20 |
от 0,5 до 20 |
от 0,5 до 30 |
от 0,5 до 35 |
от 0,5 до 15 |
Диапазон измерений уровня сыпучих материалов, м |
от 0,5 до 20 |
- |
от 0,5 до 30 |
от 0,5 до 50 |
от 0,5 до 15 |
от 0,5 до 10 |
- |
от 0,5 до 20 |
от 0,5 до 30 |
- |
Цена деления, мм |
1 | |||||||||
Пределы допускаемой абсолютной погрешности измерений уровня в диапазоне до 20 м включ., мм |
±3,0 |
±5,0 |
±3,0 |
±5,0 | ||||||
Пределы допускаемой погрешности измерений уровня, приведенной к верхнему пределу измерений, в диапазоне св. 20 м, % |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
- |
- |
- |
±0,02 |
±0,02 |
- |
Таблица 3 - Основные технические характеристики уровнемеров радарных «A FLOW» серии L-RDB
Наименование характеристики |
Значение |
L-RDBA | L-RDBB | L-RDBC | L-RDBD | L-RDBE | L-RDBF | L-RDBG | L-RDBH | L-RDBI | L-RDBJ | |
Потребляемая мощность, Вт, не более |
10 |
Напряжение питания, постоянного тока, В |
от 9,5 до 30 |
Габаритные размеры Д х Ш х В, мм, не более |
98 х 98 х 98 х 98 х 100 х 100 140 x140 x 98 x 98 x 98 x 98 x 98 x 98 x 100 x 100 140x140 98 x 98 210 217 х 369 476 190 210 217 x 369 x476 x 190 |
Масса, кг, не более |
3 |
Продолжение таблицы 3
Условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха, % |
от -40 до +90 90 |
Выходной сигнал, мА |
от 4 до 20 |
Срок службы, лет, не менее |
10 |
