Назначение средства измерений:
Манометры дифференциальные A-Flow серии G (далее по тексту - манометры) предназначены для измерений разности давлений газообразных или жидких сред.
Внешний вид.
Манометры дифференциальные
Рисунок № 1
Внешний вид.
Манометры дифференциальные
Рисунок № 2
Внешний вид.
Манометры дифференциальные
Рисунок № 3
Внешний вид.
Манометры дифференциальные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на корпус манометра методом липкой аппликации и (или) на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Манометры дифференциальные A-Flow серии G. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным A-Flow серии G
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».
ГОСТ 8.187-76 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па».
ГОСТ Р 8.802-2012. «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация "South Tower, Fuli Yingli Bldg., No. 3 Hua Qiang Road,
Zhujiang New Town, Tianhe District,Guangzhou, Guangdong, China 510623"
ТУ 4212-004-74081055-2016 «Манометры дифференциальные A-Flow серии G. Технические условия».
Поверка
Поверкаосуществляется в соответствии с документом МП 64810-16 «Манометры дифференциальные A-Flow серии G. Методика поверки», утвержденным ФГУП «ВНИИМС» 04.04.2016 г.
Основные средства поверки:
Манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; (регистрационный номер 31703-06).
Вольтметр универсальный Щ31; (регистрационный номер 6027-01).
Мера электрического сопротивления Р3030 сопротивления; (регистрационный номер 8238-81).
Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится на стекло манометра таким образом, чтобы оттиск не мешал снятию показаний.
Изготовитель
A-FLOW: «South Tower, Fuli Yingli Bldg., No. 3 Hua Qiang Road, Zhujiang New Town, Tianhe District, Guangzhou, Guangdong, China 510623»
Тел: +33 (0)3 88 23 70 93; Сайт: a-flow.com
Заявитель
ООО «Флюид-Лайн»
ИНН 7719716822
Арес: 107023 Москва, Семеновский пер. д. 6
Тел: +7(495) 984-41-00, (495)517-72-61, (495)517-02-61
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Детали, контактирующие с измеряемой средой, манометров модификации G60 выполнены из латуни, а G61 из нержавеющей стали.
Манометры модификации G68 и G69 оснащены вторичными преобразователями, которые встраиваются в корпус манометра и преобразуют движение стрелки манометра в нормированный электрический выходной сигнал.
Манометры могут изготавливаться из разных материалов, а так же могут отличаться друг от друга характеристиками, указанными ниже.

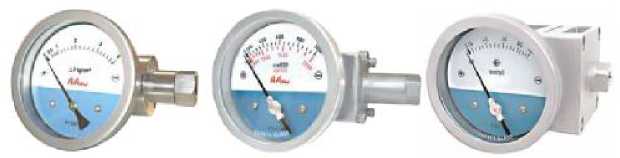

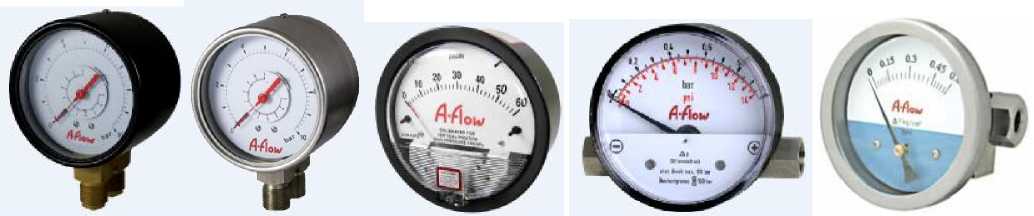

Фотографии общего вида манометров представлены на рисунке 1.
G60 G61 G62
G63
G64
G66
G67
G68
G69
Рисунок 1 - Общий вид манометров дифференциальных A-Flow серии G
Диапазоны измерений, пределы допускаемой основной приведенной погрешности, диапазон рабочих температур манометров дифференциальных A-Flow серии G приведены в таблице 1.
Таблица 1
Моди-фика-ция |
Диапазоны измерений, кПа |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Диапазон рабочих температур, °C |
G60, G61 |
от минимального диапазона: (от 0 до 160) до максимального диапазона: (от 0 до 6000) |
±1,6 |
от минус 20 до плюс 60 |
G62 |
от минимального диапазона: (от 0 до 0,03) до максимального диапазона: (от 0 до 30) |
±2,0 |
от 0 до плюс 60 |
G63 |
от минимального диапазона: (от 0 до 40) до максимального диапазона: (от 0 до 1000) |
±3,0 | |
G64 |
от минимального диапазона: (от 0 до 60) до максимального диапазона: (от 0 до 1380) |
±1 при возрастании давления |
от 0 до плюс 80 |
G65 |
от минимального диапазона: (от 0 до 25) до максимального диапазона: (от 0 до 760) |
±2 |
от 0 до плюс 80 |
G66 |
от минимального диапазона: от (0 до 5) до максимального диапазона: (от 0 до 40) |
при возрастании давления | |
G67 |
от минимального диапазона: (от 0 до 0,5) до максимального диапазона: от (0 до 6) |
±2 |
от 0 до плюс 80 |
G68 |
от минимального диапазона: (от 0 до 60) до максимального диапазона: (от 0 до 1400) |
±2 при возрастании давления | |
G69 |
от минимального диапазона: (от 0 до 25) до максимального диапазона: (от 0 до 700) |
2
Шкала манометров может быть отградуирована в кПа, МПа, Па, кг/см , мбар, бар.
Информативный параметр выходного сигнала силы постоянного тока, мА |
от 4 до 20 ( для G68, G69) |
Пределы допускаемой основной приведенной погрешности преобразователей давления, % от диапазона измерений |
2 ( для G68, |
G69)
Максимальное рабочее (статическое) давление, МПа |
ВПИ (для G60, G61) 10 (для G63, G66) 3 (для G62, G67) 20 (для G64, G65, G68, G69) |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (20 °С), в диапазоне рабочих температур на каждые 10°С, %: |
±1,6; (для G60, |
G61) |
±0,5; ±1,0; ±1,5 (для приборов |
(с пределами допускаемой основной приведенной погрешности ±1; ±2,0; ±3,0) %, соответственно)
Габаритные размеры и масса, приведены в таблице 2.
Таблица 2
Диаметр корпуса, мм, не более |
63 |
80 |
102 |
116 |
121 |
150 |
160 |
Толщина корпуса, мм, не более |
54 |
33 |
80 |
117 |
56 |
104 |
140 |
Масса манометров, кг, не более |
1,0 |
1,5 |
1,5 |
2,0 |
2,1 |
2,5 |
2,5 |
Средний срок службы, лет:
