Сведения о средстве измерений: 62720-15 Датчики вибрации

Номер по Госреестру СИ: 62720-15
62720-15 Датчики вибрации
(VNB001)

Назначение средства измерений:
Датчики вибрации VNB001 (далее - датчики) предназначены для измерений средних квадратических значений (СКЗ) виброскорости различных объектов.

сертификация программного обеспечения

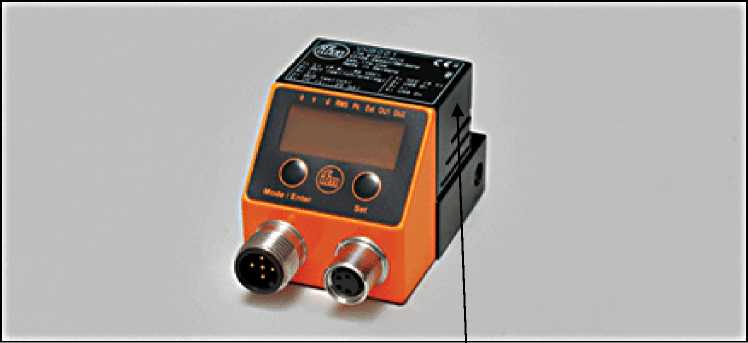

Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики вибрации
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 16.12.2020
Номер записи - 153857
ID в реестре СИ - 376257
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет, WM-62S, VNB001,

Производитель

Изготовитель - Фирма "IFM electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 14
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 404 дн.

Наличие аналогов СИ: Датчики вибрации (VNB001)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "IFM electronic GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
46064-11
25.01.2016
Расходомеры-счетчики ультразвуковые, SU9000
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
4 года
46356-11
09.02.2016
Мановакуумметры, PN 2024
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
2 года
48087-11
22.09.2021
Преобразователи давления измерительные, P
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
2 года
48088-11
22.09.2021
Преобразователи давления измерительные, PS, PK
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
2 года
53414-13

Проксиметры индуктивные, IA5122
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
1 год
60056-15
27.02.2020
Датчики вибрации, VSP
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
61333-15
11.08.2025
Расходомеры-счетчики, SU
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
МП
4 года
62718-15
16.12.2020
Датчики вибрации, VKV, VTV
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
62719-15
16.12.2020
Датчики вибрации, VSA
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
62720-15
16.12.2020
Датчики вибрации, VNB001
Фирма "IFM electronic GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики вибрации (VNB001)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ПМЦ"
(RA.RU.312726)
  • VNB001
  • 14 7 7 0 14 7 7
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • VNB001
  • 2 0 2 0 2 0 2
    ООО "ЕДС Групп"
    (РОСС RU.0001.310306)
  • WM-62S
  • 1 0 0 0 0 0 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • нет
  • 7 0 7 0 6 0 6

    Стоимость поверки Датчики вибрации (VNB001)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    8450 8450

    Знак утверждения типа

    Знак утверждения типа

    наносится в виде наклейки на датчик и титульный лист технической документации фирмы-изготовителя типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Датчики вибрации VNB001. Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам вибрации VNB001

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу МП 62720-15 «Датчики вибрации VNB001 фирмы IFM Electronic Gmlb Н Германия. Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 15 июня 2015 г.

    Основные средства поверки: установка поверочная сейсмометрическая горизонтальная ПСГУ (Госреестр № 29454-05); преобразователь пьезоэлектрический 8305 (Госреестр № 8513-81); усилитель измерительный 2651 (Госреестр № 7113-79); преобразователь напряжения измерительный Е14 (Госреестр № 28131-04).


    Изготовитель


    Фирма IFM electronic GmbH, Г ермания
    Адрес: Friedrichstr, 1, 45128 Essen

    Заявитель


    ООО «ИФМ - электроник»
    Адрес: 105318, г. Москва, ул. Ибрагимова, д. 31
    Тел. (495) 921-44-14, 651-82-92, факс (495) 651-82-97
    E-Mail: info.ru@ifm.com

    Испытательный центр


    ГЦИ СИ АО «НИЦПВ»
    Адрес: 119421, г. Москва, ул. Новаторов 40, корп. 1
    Тел./Факс: (495) 935-97-77
    E-mail: fgupnicpv@mail.ru

    Принцип действия датчиков основан на зависимости выходного сигнала датчика от изменения электрической емкости его чувствительного элемента, вызванного механическим воздействием.

    Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

    Внешний вид. Датчики вибрации (VNB001), http://oei-analitika.ru

    Место нанесения знака поверки

    Рисунок 1 - Общий вид датчика вибрации VNB001


    В комплект поставки входят: датчик вибрации VNB001; техническая документация фирмы-изготовителя.


    приведены в Таблице 1.

    Таблица 1

    Наименование характеристики

    Значение

    Диапазон измерений СКЗ виброскорости, мм/с:

    0 - 500

    Диапазон рабочих частот, Гц

    2 - 1000

    Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, %

    ±3

    Ток потребления, мА, не более

    70

    Масса, кг, не более

    0,266

    Габаритные размеры (длина х ширина х высота), мм, не более

    62,4x37,6x36

    Условия эксплуатации:

    о

    - температура окружающей среды, С

    минус 30 - 60
