Номер по Госреестру СИ: 62719-15
62719-15 Датчики вибрации
(VSA)
Назначение средства измерений:
Датчики вибрации серии VSA (далее - приборы) предназначены для измерений виброускорений поверхностей различных объектов. Датчик является неремонтируемым и невосстанавливаемым изделием.
Внешний вид.
Датчики вибрации
Рисунок № 1
Внешний вид.
Датчики вибрации
Рисунок № 2
Внешний вид.
Датчики вибрации
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Датчики вибрации серии VSA. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вибрации серии VSA
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 62719-15 «Датчики вибрации серии VSA фирмы IFM Electronic GmbH, Германия. Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 15 июня 2015 г.
Основные средства поверки: Установка поверочная сейсмометрическая горизонтальная ПСГУ (Госреестр № 29454-05); преобразователь пьезоэлектрический 8305 (Госреестр № 8513-81); усилитель измерительный 2651 (Госреестр № 7113-79); преобразователь напряжения измерительный Е14 (Госреестр № 28131-04).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Испытательный центр
ГЦИ СИ АО «НИЦПВ»Адрес: 119421, г. Москва, ул. Новаторов 40, корп. 1
Тел./Факс: (495) 935-97-77
E-mail: fgupnicpv@mail.ru
Принцип действия датчиков основан на зависимости выходного сигнала датчика от изменения электрической емкости его чувствительного элемента, вызванного механическим воздействием.
Для автоматической обработки выходного сигнала с датчика могут применяться контролеры серии VSE фирмы IFM Electronic GmbH, Германия.
а)
б)
в)

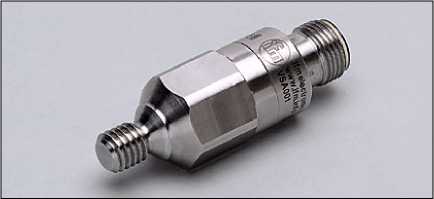

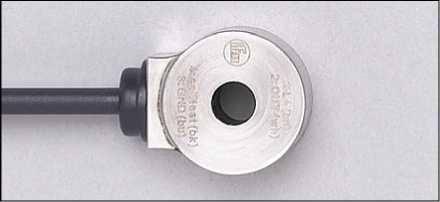

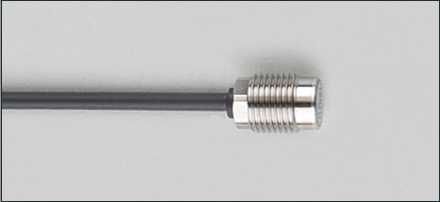

Рисунок 1 - Общий вид датчиков вибрации серии VSA: а) VSA001, VSA101, VSA201; б) VSA002, VSA006; в) VSA004, VSA005
Таблица 1
Наименование параметра |
Исполнение |
Значение |
Диапазон измерений виброускорений, м/с2 (g) |
VSA001, VSA002, VSA004, VSA005, VSA006 |
±245(±25) |
VSA101 |
±32,34 (±3,3) | |
VSA201 |
±784(±80) | |
Диапазон рабочих частот, Гц |
VSA001, VSA201 |
От 0 до 6000 |
VSA002, VSA004, VSA005, VSA006 |
От 0 до 10000 | |
VSA101 |
От 0 до 1000 | |
Пределы допускаемой относительной погрешности измерений виброускорений, % |
VSA001, VSA002, VSA004, VSA005, VSA006, VSA101, VSA201 |
±5 |
Ток потребления, мА, не более |
VSA001, VSA002, VSA004, VSA005, VSA006, VSA101, VSA201 |
15 |
Масса, кг, не более |
VSA001 |
0,048 |
VSA002 |
0,086 | |
VSA004 |
0,12 | |
VSA005 |
0,32 | |
VSA006 |
0,253 | |
VSA101 |
0,053 | |
VSA201 |
0,05 | |
Г абаритные размеры (длина х диаметр), мм, не более |
VSA001, VSA101, VSA201 |
53x18,5 |
VSA002, VSA006 |
22x14 | |
VSA004, VSA005 |
13,5x18 | |
Условия эксплуатации: - температура окружающей среды, оС |
VSA002, VSA004, VSA005, VSA006 |
минус 20 80 |
VSA001, VSA101, VSA201 |
минус 30 125 |
