Номер по Госреестру СИ: 61333-15
61333-15 Расходомеры-счетчики
(SU)
Назначение средства измерений:
Расходомеры-счетчики серии SU предназначены для измерений объемного расхода жидкостей.
Внешний вид.
Расходомеры-счетчики
Рисунок № 1
Общие сведения
Дата публикации - 31.07.2021
Срок свидетельства - 11.08.2025
Номер записи -
ID в реестре СИ - 374727
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Расходомеры-счетчики, Расходомер-счетчик SU, мод.SU 9000, нет модификации, нет данных, wrc-20, SU9004, SU9000/01, SU9000, SU8000, SU7000, SU, мод.SU 9000, SU, мод.SU 8000, SU мод. SU 9000, SU мод. SU 8000, SU 9000, SU 8000, SU 7000, SU, PNF-200,
Производитель
Изготовитель - Фирма "IFM electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 97
Выдано извещений - 1
Кол-во периодических поверок - 68
Кол-во средств измерений - 65
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1428 дн.
Приказы РСТ, где упоминается данный тип СИ
№911 от 2015.08.11 Об утверждении типов средств измерений
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Расходомеры-счетчики (SU)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "IFM electronic GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46064-11 25.01.2016 |
Расходомеры-счетчики ультразвуковые, SU9000 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
46356-11 09.02.2016 |
Мановакуумметры, PN 2024 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48087-11 22.09.2021 |
Преобразователи давления измерительные, P Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48088-11 22.09.2021 |
Преобразователи давления измерительные, PS, PK Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53414-13 |
Проксиметры индуктивные, IA5122 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60056-15 27.02.2020 |
Датчики вибрации, VSP Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61333-15 11.08.2025 |
Расходомеры-счетчики, SU Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62718-15 16.12.2020 |
Датчики вибрации, VKV, VTV Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62719-15 16.12.2020 |
Датчики вибрации, VSA Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62720-15 16.12.2020 |
Датчики вибрации, VNB001 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Расходомеры-счетчики (SU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "РЦСМ" (RA.RU.312866) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 7 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 20 | 4 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 8 | 7 | 0 | 15 | 8 | 7 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ 2.0" (RA.RU.314014) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 4 | 0 | 6 | 0 | 3 | 0 | 3 |
Стоимость поверки Расходомеры-счетчики (SU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11600 | 8587 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8587 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7726 | 8587 |
|
ФБУ Челябинский ЦСМ Челябинская область |
3589 | 8587 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист технической документации фирмы-изготовителя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации расходомеров-счетчиков серии SU.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам серии SUТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 61333-15 «Расходомеры-счетчики серии SU фирмы IFM Electronic GmbH, Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в ноябре 2014 г.
Основные средства поверки: установка поверочная для счетчиков жидкости АС-20 (Госреестр № 53155-13), установка поверочная УПСЖ-50 (Госреестр № 29553-05).
Изготовитель
Фирма IFM Electronic GmbH, Германия
Адрес: Friedrichstr, 1, D 45128, Essen, Germany
Заявитель
ООО «ИФМ-электроник», г. Москва
Адрес: 105318, г. Москва, ул. Ибрагимова, д. 31
Телефон (495) 921-44-14, 651-82-92
Факс (495) 651-82-97
Лист № 3 Всего листов 3
Испытательный центр
ГЦИ СИ ОАО «НИЦПВ»
Адрес: 119421, г. Москва, ул. Новаторов 40, корп. 1.
Тел. (495) 935-97-77, 935-97-66. Тел./Факс: 935-96-90. E-mail: fgupnicpv@mail.ru
Принцип действия расходомеров-счетчиков серии SU (далее - расходомеры) основан на измерении разности времени прохождения акустических колебаний по потоку и против него с помощью пьезокерамических излучателей звука.
Расходомеры имеют модификации, отличающиеся диапазонами измерений и наличием настраиваемых выходов (цифровой, аналоговый или импульсный).
Отличие модификаций:
-
- SU 7000, SU8000, SU 9000 - выход 1 - импульсный или цифровой, выход 2 -аналоговый или цифровой;
-
- SU 7200, SU8200 - выходы 1 и 2 - цифровые;
-
- SU9004 - выходы 1 и 2 - аналоговые;
Расходомеры выполняются в цельнометаллическом корпусе с резьбовыми соединениями с 4-х позиционным буквенно-цифровым дисплеем. Конструкция расходомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

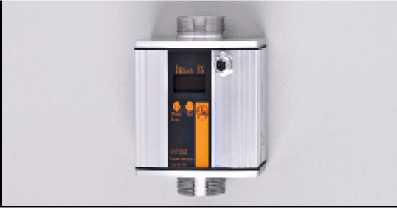

Рисунок 1. Внешний вид расходомеров-счетчиков серии SU.
В комплект поставки входят: расходомер-счетчик серии SU, руководство по эксплуатации, методика поверки.
расходомеров-счетчиков серии SU приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
Диапазон измерений расхода жидкости, л/мин: | |
|
- SU 7000, SU7200 |
от 0,5 до 50 |
|
- SU 8000, SU8200 |
от 0,5 до 100 |
|
- SU 9000, SU9004 |
от 0,5 до 200 |
Продолжение таблицы 1
|
Наименование параметра |
Значение |
|
Пределы допускаемой погрешности измерений расхода жидкости, л/мин |
± (0,03 Qизм + 0,002 Qmax)* |
|
Температура измеряемой среды, °C |
от минус 10 до 80 |
|
Максимальное давление измеряемой среды, МПа |
1,6 |
|
Напряжение питания от сети постоянного тока, В |
от 19 до 30 |
|
Температура окружающей среды, °C |
от минус 10 до 60 |
|
Габаритные размеры, мм, не более: - SU 7000, SU7200 |
110x80,5x100 |
|
- SU SU 8000, SU8200, 9000, SU9004 |
130x80,5x100 |
|
Резьбовое соединение: - SU 7000, SU7200 |
G 3/4 |
|
- SU 8000, SU8200 |
G 1 |
|
- SU 9000, SU9004 |
G1 1/4 |
*) QU3M - измеренное значение расхода, Qmax - верхний предел диапазона измерений.
