Номер по Госреестру СИ: 60056-15
60056-15 Датчики вибрации
(VSP)
Назначение средства измерений:
Датчики вибрации серии VSP (далее - датчики) предназначены для измерений виброускорений поверхностей различных объектов.
Внешний вид.
Датчики вибрации
Рисунок № 1
Внешний вид.
Датчики вибрации
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2020
Номер записи - 150898
ID в реестре СИ - 373298
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, VSP02A, VSP01A, VSP001,
Производитель
Изготовитель - Фирма "IFM electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 100
Выдано извещений - 2
Кол-во периодических поверок - 63
Кол-во средств измерений - 18
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2015.02.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики вибрации (VSP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "IFM electronic GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46064-11 25.01.2016 |
Расходомеры-счетчики ультразвуковые, SU9000 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
46356-11 09.02.2016 |
Мановакуумметры, PN 2024 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48087-11 22.09.2021 |
Преобразователи давления измерительные, P Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48088-11 22.09.2021 |
Преобразователи давления измерительные, PS, PK Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53414-13 |
Проксиметры индуктивные, IA5122 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60056-15 27.02.2020 |
Датчики вибрации, VSP Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61333-15 11.08.2025 |
Расходомеры-счетчики, SU Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
62718-15 16.12.2020 |
Датчики вибрации, VKV, VTV Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62719-15 16.12.2020 |
Датчики вибрации, VSA Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62720-15 16.12.2020 |
Датчики вибрации, VNB001 Фирма "IFM electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Кто поверяет Датчики вибрации (VSP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СНЭМА-СЕРВИС" (1479) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 28 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 56 | 0 | 56 | 0 | 56 | 0 | 56 | ||
| ТИК НПП ООО (797) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 |
Стоимость поверки Датчики вибрации (VSP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
8400 | 8400 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
8400 | 8400 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
8400 | 8400 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
8400 | 8400 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
8400 | 8400 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийДатчики вибрации серии VSP. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вибрации серии VSPТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 60056-15 «Датчики вибрации серии VSP фирмы IFM Electronic GmbH, Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в феврале 2015 г.
Основные средства поверки: Установка поверочная сейсмометрическая горизонтальная ПСГУ (Госреестр № 29454-05); преобразователь пьезоэлектрический 8305 (Госреестр № 851381); усилитель измерительный 2651 (Госреестр № 7113-79); преобразователь напряжения измерительный Е14 (Госреестр № 28131-04).
Заявитель
ООО «ИФМ - электроник», г. МоскваАдрес: 105318, г. Москва, ул. Ибрагимова, д. 31.
Тел. (495) 921-44-14, 651-82-92, факс (495) 651-82-97
E-Mail: info.ru@ifm.com
Испытательный центр
ГЦИ СИ ОАО «НИЦПВ».Адрес: 119421, г. Москва, ул. Новаторов 40, корп. 1.
Тел./Факс: (495) 935-97-77. E-mail: fgupnicpv@mail.ru
Принцип действия датчиков основан на прямом пьезоэлектрическом эффекте: при вибрации объекта, на котором жестко закреплен датчик, основной груз под действием сил инерции деформирует пьезоэлементы, на рабочих поверхностях которых вырабатывается электрический заряд, пропорциональный деформации пьезоэлементов и действующему значению виброускорения. Измерительным узлом датчиков вибрации VSP является чувствительный элемент, представляющий из себя биморфный диск с центральным закреплением, нагруженный массой. Датчики имеют различные исполнения, отличающиеся диапазоном измерений и степенью взрывозащиты. Исполнение VSP01A соответствует маркировке 0Ех ia IIC Т4/Т6 Ga Х по ГОСТ Р МЭК 60079-0-2011. Исполнение VSP02А соответствует маркировке РОЕх ia I Ма Х по ГОСТ Р МЭК 60079-0-2011.
Для автоматической обработки выходного сигнала с датчика могут применяться контролеры серии VSE фирмы IFM Electronic GmbH, Германия.
Km «itcironk 45129 Ew<nn www Игл eon* SIN: 149379
б)

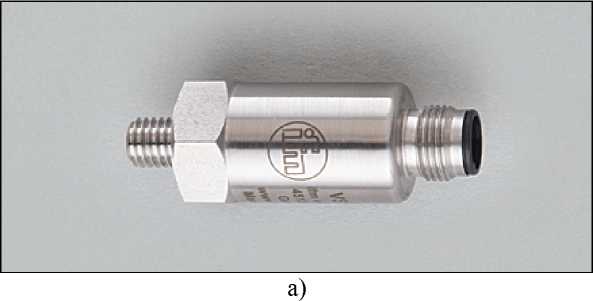

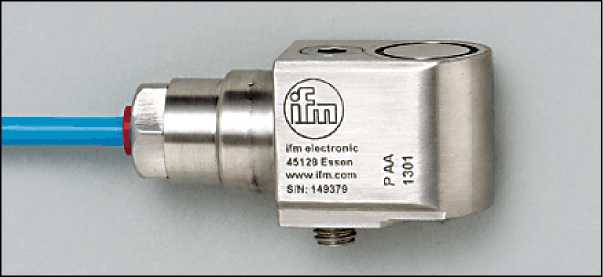

Рисунок 1. Общий вид датчиков вибрации серии VSP: а) - VSP001; б) - VSP01А, VSP02А.
В комплект поставки входят: датчик вибрации серии VSP, техническая документация фирмы-изготовителя.
приведены в Таблице 1.
Таблица 1.
|
Наименование характеристики |
Исполнение |
Значение |
|
Диапазон измерений виброускорений, м/с2 (g) |
VSP001 |
±490 (±50) |
|
VSP01A, VSP02A |
±784 (±80) | |
|
Диапазон рабочих частот, Гц |
VSP001, VSP01A VSP02A |
от 2 до 10000 |
|
Пределы допускаемой относительной погрешности измерений виброускорений, % |
VSP001, VSP01A VSP02A |
± 5 |
|
Напряжение питания от сети постоянного тока, В |
VSP001, VSP01A VSP02A |
от 10 до 12 |
|
Ток потребления, мА, не более |
VSP001, VSP01A VSP02A |
8 |
|
Масса, кг, не более |
VSP001 |
0,074 |
|
VSP01A |
0,676 | |
|
VSP02A |
0,678 | |
|
Габаритные размеры (длина х диаметр), мм, не более |
VSP001 |
46,5x18,9 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
VSP01A, VSP02A |
64,7x25,5x35 |
|
Условия эксплуатации: - температура окружающей среды, С |
VSP001 |
минус 55 125 |
|
VSP01A, VSP02A |
минус 55 90 |
