Номер по Госреестру СИ: 48088-11
48088-11 Преобразователи давления измерительные
(PS, PK)
Назначение средства измерений:
.
Преобразователи давления измерительные PS, PK (далее - преобразователи) предназначены для непрерывного измерения избыточного давления (в т.ч. разрежения) путем преобразования значений измеренного давления в электрический аналоговый или цифровой сигналы. Измеряемая среда - газы, пар и жидкости, в том числе коррозийные.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта печатным методом, а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в паспорте на преобразователи.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям давления измерительным серий PS, PK
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация «IFM electronic GmbH», (Германия).
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по МИ 1997-89: «Преобразователи давления измерительные. Методика поверки». При поверке используются рабочие эталоны класса точности 0,05 в соответствии с ГОСТ 8.017-79.
Изготовитель
«IFM electronic GmbH», Германия,ifm-StrauBe 1, 88069 Tettnang
Заявитель
ALPHA Consulting GmbH, ГерманияAnnaberger Str. 240 09125 Chemnitz, Germany
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС». Адрес: 119361, г. Москва, ул. Озёрная, 46. Тел: (495) 437-55-77, факс: (495) 437-56-66.Преобразователи давления измерительные РS, PK состоят из электронного блока и чувствительного элемента в виде измерительной ячейки. Деформация мембраны измерительной ячейки под воздействием давления преобразуется в аналоговый и (или) в цифровой выходные сигналы для индикации и передачи измерительной информации. Преобразователи PS имеют аналоговый выходной сигнал, а преобразователи PK - релейный выходной сигнал.

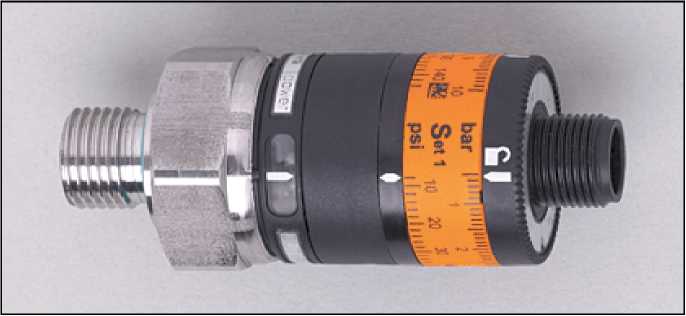

Рис. 1. Общий вид преобразователя давления измерительного серии PK
J 1г -. «,

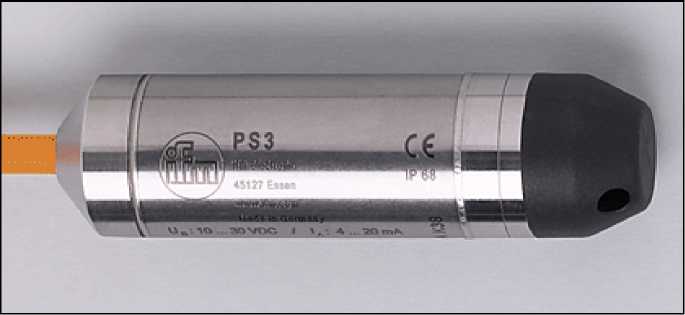

Рис. 2 Общий вид преобразователя давления измерительного серии PS
В комплект преобразователей давления измерительных входят :
- Преобразователь - 1 шт.
- Паспорт - 1 шт.
PS |
PK | |
Диапазон измерений |
от 0,25 до 1 бар |
от 10 до 400 бар |
Пределы допускаемой основной погрешности |
0,5 % |
2,5 % |
Диапазон рабочих температур, оС |
от минус 10 до плюс 50 |
от минус 40 до плюс 80 |
Напряжение питания (постоянного электрического тока), В |
от 9,6 до 32 |
от 10 до 30 |
PS |
PK | |
Габаритные размеры, не более, мм (Диаметр, длина) |
27; 71 34; 87 (в зависимости от модификации) | |
Масса не более, кг |
0,43 |
0,093 |
