№1982 от 09.08.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 350324
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Приказы по основной деятельности по агентству Вн. Приказ № 1982 от 09.08.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «9» августа 2022 г. № 1982
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
Прежний адрес |
Новый адрес | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1. |
Комплексы измерительные |
iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3) |
31926-12 |
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
119048. г. Москва, ул. Хамовнический вал, д.24, стр.1 |
111397, г. Москва, пр-кт Зелёный, д. 20, помещ. I, этаж 7, комната 22 |
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
2. |
Установки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды |

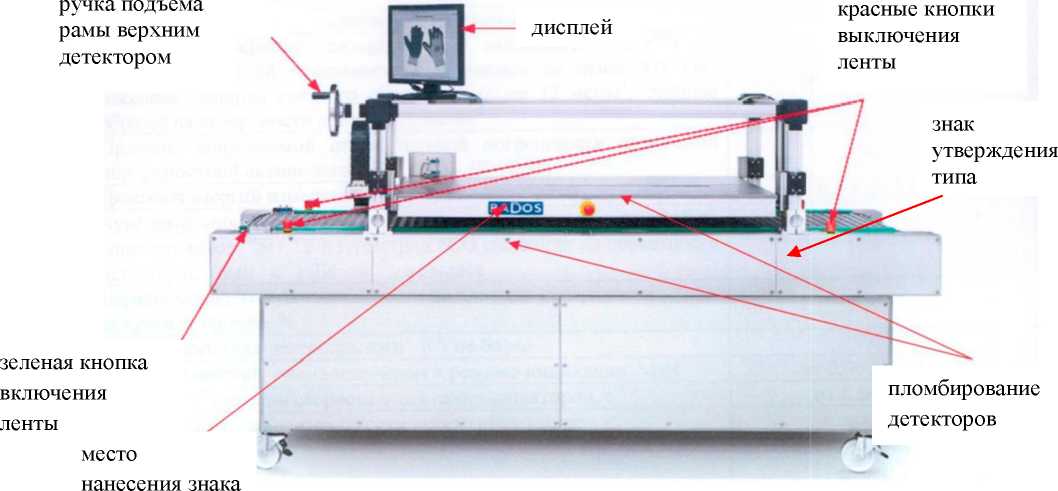

RTM 750S |
52808-13 |
Компания «Mirion Technologies (MGPI) SAS» |
D-22761 Hamburg, Germany, Ruhrstrasse, 49 |
174 Route d'Eyguieres, 13113 Lamanon, France |
Общество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»), г. Обнинск, Калужская область |
3. |
Анализаторы жидкости |
Liquiline CM44x, Liquiline CM44xR, Liquiline CM14 |
56588-14 |
Фирма «Endress+Hauser Conducta GmbH + Co.KG», Германия |
Фирма «Endress+Hauser Conducta GmbH + Co.KG», Германия Адрес: D-70839 Gerlingen, Germany, Dieselstrasse Str. 24 |
Фирма Endress+Hauser Conducta GmbH+Co.KG, Германия Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany Производственные площадки: Endress+Hauser Conducta GmbH+Co.KG, Германия Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай Адрес: No. 31 Jiang Tian Li Lu, Suzhou Industrial Park, 215026, China |
Общество с ограниченной ответственностью «Эндресс+Хаузер» (ООО «Эндресс+Хаузер»), г. Москва |
4. |
Анализаторы жидкости промышленные |
Liquiline М CM42, Smartec CLD 18 |
59272-14 |
Фирма «Endress+Hauser Conducta GmbH + Co.KG», Германия |
Фирма «Endress+Hauser Conducta GmbH + Co.KG», Германия Адрес: D-70839 Gerlingen, Germany, Dieselstrasse Str. 24 |
Фирма Endress+Hauser Conducta GmbH+Co.KG, Германия Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany Производственные площадки: Endress+Hauser Conducta GmbH+Co.KG, Германия Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай Адрес: No. 31 Jiang Tian Li Lu, Suzhou Industrial Park, 215026, China |
Общество с ограниченной ответственностью «Эндресс+Хаузер» (ООО «Эндресс+Хаузер»), г. Москва |
5. |
Комплексы измерительные |
WST Ревизор |
70433-18 |
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
119048. г. Москва, ул. Хамовнический вал, д.24, стр.1 |
111397, г. Москва, пр-кт Зелёный, д. 20, помещ. I, этаж 7, комната 22 |
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
6. |
Комплексы измерительные |
iBDL Ревизор (iBDLR-5L) |
74437-19 |
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
119048. г. Москва, ул. Хамовнический вал, д.24, стр.1 |
111397, г. Москва, пр-кт Зелёный, д. 20, помещ. I, этаж 7, комната 22 |
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
7. |
Анализаторы жидкости промышленные |

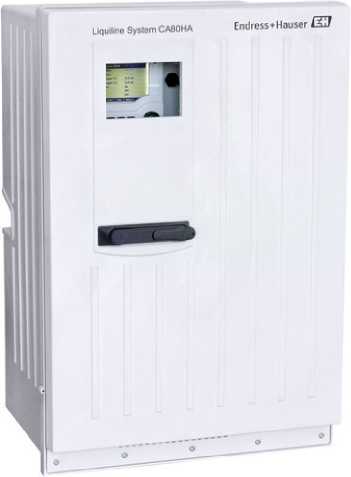

Liquiline System CA80SI и Liquiline System CA80HA |
76253-19 |
Фирма «Endress+Hauser Conducta GmbH + Co.KG», Германия |
Фирма «Endress+Hauser Conducta GmbH + Co.KG», Германия Адрес: D-70839 Gerlingen, Germany, Dieselstrasse Str. 24 |
Фирма Endress+Hauser Conducta GmbH+Co.KG, Германия Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany Производственные площадки: Endress+Hauser Conducta GmbH+Co.KG, Германия Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай Адрес: No. 31 Jiang Tian Li Lu, Suzhou Industrial Park, 215026, China |
Общество с ограниченной ответственностью «Эндресс+Хаузер» (ООО «Эндресс+Хаузер»), г. Москва |
8. |
Комплексы измерительные |
WST Ревизор моделей WSTR-OPB-B, WSTR- OPB-S, WSTR-OPT- B, WSTR-OPT-T |
76563-19 |
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
119048. г. Москва, ул. Хамовнический вал, д.24, стр.1 |
111397, г. Москва, пр-кт Зелёный, д. 20, помещ. I, этаж 7, комната 22 |
Общество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «9» августа 2022 г. № 1982
Лист № 1 Регистрационный № 31926-12 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3)
Назначение средства измеренияКомплексы измерительные iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3) (далее по тексту - комплекс iBDLR-#), предназначены для измерения, регистрации и мониторинга температуры (iBDLR-L, iBDLR-T, iBDLR-TE), а также температуры и относительной влажности (iBDLR-3).
Описание средства измеренийПринцип действия комплексов iBDLR-# основан на преобразовании кодовых сигналов от автономных регистраторов температуры и относительной влажности, сохраняемых в цифровой форме в их энергонезависимой памяти, в данные для визуализации и представления результатов измерений в форме таблиц, графиков и отчетных документов.
Основой комплексов измерительных iBDL Ревизор iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3 являются автономные регистраторы DS1922L, DS1922T, DS1922E и DS1923 (далее - регистраторы iBDL), которые обеспечивают измерение и мониторинг температуры (DS1922L, DS1922T, DS1922E), или температуры и относительной влажности (DS1923) окружающей их среды. Электронная схема для всех трех типов регистраторов включает в себя датчик температуры; часы реального времени; узел энергонезависимой памяти; литиевый элемент питания и управляющий микроконтроллер. В состав регистратора DS1923 дополнительно введен датчик влажности и обслуживающий его АЦП. Каждый регистратор представляет собой автономный программируемый самописец, фиксирующий температуру и/или влажность окружающей среды в течение заданного пользователем промежутка времени. Считывание информации, накопленной в регистраторах, и запись в них новых установочных параметров производится с помощью персонального компьютера по интерфейсу 1-Wire.
Конструктивно все регистраторы размещены в герметичных миниатюрных корпусах, изготовленных из нержавеющей стали, что позволяет использовать их в агрессивных средах, в условиях механических воздействий и в электромагнитных полях. Корпус регистратора DS1923 имеет специальное отверстие в крышке центральной части футляра. Изнутри отверстие закрыто гидрофобным фильтром, который пропускает воздух, но препятствует попаданию внутрь корпуса регистратора влаги и пыли. Для считывания и передачи на персональный компьютер информации, накопленной в памяти регистраторов iBDL, применяются переносные приборы, поставляемые по отдельному заказу: транспортер данных iB-Transporter и считыватель данных iB-Flash. Транспортер данных iB-Transporter предназначен также для перезапуска регистраторов с новыми установочными параметрами.
Комплексы изготавливаются следующих исполнений: iBDLR-L - для работы с регистраторами DS1922L; iBDLR-T - для работы с регистраторами DS1922T; iBDLR-TE -для работы с регистраторами DS1922E и iBDLR-3 - для работы с регистраторами DS1923.
Обозначение Комплекса iBDLR-# в зависимости от типа используемого в нем регистратора iBDL, типа порта персонального компьютера и наличия в его составе дополнительных приборов для сбора данных выполняется следующим образом:
Комплекс iBDLR -#-#-# ТУ 4211-002-75525306-10
Тип используемых регистраторов:
DS1922E
Тип адаптера:
U (ML94 для USB-порта),
С (ML97 для СОМ-порта
Тип переносного сборщика данных:
Т (Транспортер данных iB-Transporter); F (Считыватель данных iB-Flash); Пробел (прибор не поставляется)

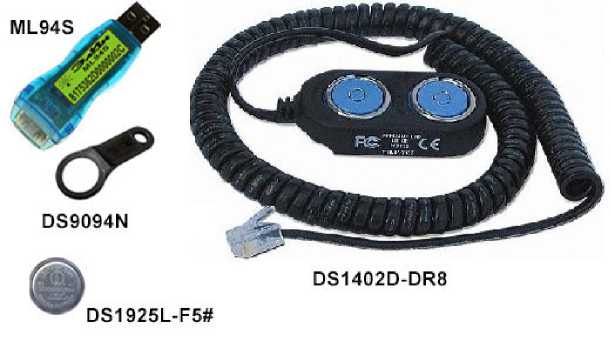

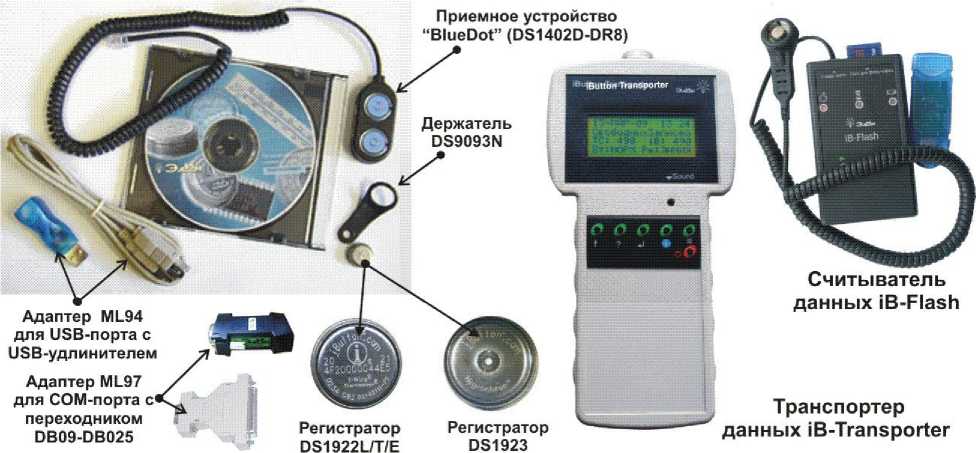

Фотография общего вида комплекса iBDLR-# приведена на рисунке 1:
Регистратор DS1923
Считыватель данных iB-Flash
Транспортер данных iB-Transporter
Адаптер ML94 для USB-порта с USB-удлинителем
Адаптер ML97 для COM-порта с переходником DB09-DB025
Приемное устройство “BlueDot” (DS1402D-DR8)
Держатель DS9093N X
Рисунок 1 - Общий вид комплекса iBDLR-#.
Регистратор DS1922L/T/E
Метрологически значимое программное обеспечение (ПО) комплекса iBDLR-# состоит из двух частей:
- встроенное ПО регистраторов iBDL;
- автономное ПО комплекса iBDL_R.
Встроенное ПО в зависимости от типа регистратора подразделяется на части (программы) Thermochron8k (для регистраторов DS1922L, DS1922E, DS1922T) и Hygrochron (для регистраторов DS1923). Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе регистратора, и не доступно для внешней модификации.
Автономное ПО (программы iBDL_R) реализовано в виде файлов операционной системы и устанавливается на жестком диске персонального компьютера.
Для функционирования средства измерений «Комплекс iBDLR-#» необходимо наличие одной из встроенных частей ПО и автономной части ПО «iBDL_R».
Автономное и встроенное ПО транспортера данных iB-Transporter и считывателя iB-Flash осуществляет только функции копирования и передачи данных без изменения их параметров.
В регистраторах iBDL предусмотрена возможность использования паролей для защиты от несанкционированного чтения метрологических данных и изменения параметров (режимов) работы самого устройства. Установка паролей осуществляется пользователем на этапе предварительного программирования регистраторов iBDL с помощью программы iBDL_R.
В программе iBDL_R предусмотрена возможность сохранения считанных из памяти регистратора данных с помощью специальных аппаратных средств (адаптер ML94 или ML97), обеспечивающих их кодирование/декодирование в соответствии с алгоритмом SHA-1 (Secure Hash Algorithm 1)
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- «A» - для встроенной части ПО (Thermochron8k и Hygrochron). Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
- «С» - для автономной части ПО (iBDL_R). Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Автономное ПО не влияет на метрологические характеристики регистраторов.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
«Комплексы измерительные iBD |
L Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3)» | |||
Тип регистратора |
Идентификационное наименование программного обеспечения |
Номер версии (групповой код) программного обеспечения |
Цифровой идентификатор программного обеспечения (конфигурационный код) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
DS1922L |
Thermochron8k |
41H |
40H |
Чтение содержания конфигурационного регистра памяти 226h |
DS1922T |
Thermochron8k |
41H |
60H |
Чтение содержания конфигурационного регистра памяти 226h |
DS1922E |
Thermochron8k |
41H |
80H |
Чтение содержания конфигурационного регистра памяти 226h |
DS1923 |
Hygrochron |
41H |
20H |
Чтение содержания конфигурационного регистра памяти 226h |
Таблица 2 - Идентификационные данные автономного программного обеспечения
«Комплексы измерительные iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR- |
ГЕ, iBDLR-3)» | |||
Наименование программного обеспечения |
Обозначение программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
iBDL R |
iBDLdll |
2.2 |
DDF0 |
CRC-16 |
Лист № 5 Всего листов 8 Метрологические и технические характеристики
Основные технические характеристики комплексов iBDLR-# приведены в таблице 3. Таблица 3
Технические характеристики |
Значения |
Диапазон измеряемых температур, °C:
|
от минус 40 до плюс 85 от 0 до плюс 125 от плюс 15 до плюс 140 от минус 20 до плюс 85 |
Пределы допускаемой абсолютной погрешности при измерении температуры при 11-разрядном преобразовании и использовании программной коррекции, °C: Комплекс iBDLR-L в зависимости от диапазона измерения:
Комплекс iBDLR-T в зависимости от диапазона измерения:
Комплекс iBDLR-TE в зависимости от диапазона измерения:
Комплекс iBDLR-3: в зависимости от диапазона измерения:
где t - измеряемая температура |
±0,6 ±0,9 ±0,5 ±0,7 ±2,0 ±0,5 ±7,0 ±1,5 ±0,6 ±0,8 ±0,5 |
Разрешающая способность при измерении температуры, °C:
|
0,5 0,0625 |
Диапазон измерений относительной влажности, % (только для комплекса iBDLR-3): |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности при измерении относительной влажности при 11-разрядном преобразовании и использовании программной коррекции, % (только для комплекса iBDLR-3): |
±5 |
Разрешающая способность при измерении относительной влажности, %:
|
0,64 0,04 |
Программируемый интервал между измерениями температуры, мин |
от 0,017 до 16383 |
Программируемое время задержки старта регистрации, мин |
от 0 до 16777215 |
Объем памяти последовательных отсчетов |
8192 измерений |
Количество программируемых пределов |
один верхний и один нижний |
Объем дополнительной памяти хранения ярлыка, байт: |
512 |
Степень защиты, обеспечиваемая оболочкой (IP) |
IP56 |
Технические характеристики |
Значения |
Габаритные размеры регистратора iBDL, мм: |
017,3 х 5,9 |
Масса регистратора из состава комплекса, г: - DS1922L, DS1922T, DS1922Е |
3,3 |
- DS1923 |
5,0 |
Основные технические характеристики Транспортера данных iB-Transporter и считывателя данных iB-Flash приведены в Таблице 3.
Таблица 4 - Основные технические характеристики приборов iB-Transporter и iB-Flash
Технические характеристики |
Значения |
Максимальный ток потребления во включенном состоянии, мА: - iB-Transporter |
8 |
- iB-Flash |
3 |
Максимальный ток потребления в выключенном состоянии, мкА: - iB-Transporter |
10 |
- iB-Flash |
0,5 |
Минимальное напряжение источника питания, В: - iB-Transporter |
3,3 |
- iB-Flash |
2,8 |
Среднее время непрерывной работы от одного комплекта элементов питания без включения подсветки, ч: - iB-Transporter |
не менее 34 |
- iB-Flash |
не менее 20 |
Интервал времени между последней операцией, произведенной прибором и его автоматическим выключением, мин, не более |
6 |
Максимальное число информационных копий памяти регистраторов iBDL, сохраняемых в памяти прибора iB-Transporter |
500 |
Типы используемых карт памяти в приборе iB-Flash |
ММС, SD |
Степень защиты, обеспечиваемая оболочкой (IP): - iB-Transporter |
IP41 |
- iB-Flash |
IP41 |
Габаритные размеры, мм, не более: - iB-Transporter |
220х110х46 |
- iB-Flash |
65x110x27 |
Масса, г, не более: - iB-Transporter |
450 |
- iB-Flash |
250 |
Электропитание устройства (тип заменяемых батарей): - iB-Transporter |
тип АА (3шт.х1,5 В) |
- iB-Flash |
тип ААА (2шт.х1,5 В) |
Рабочие условия эксплуатации регистраторов iBDL:
Температура окружающей среды:
-
- для регистратора DS1922L.........................от минус 40 °С до плюс 85 °С;
-
- для регистратора DS1922Т .................................от 0 °С до плюс 125 °С;
-
- для регистратора DS1922E ........................от плюс 15 °С до плюс 140 °С;
-
- для регистратора DS1923 .......................... от минус 20 °С до плюс 85 °С;
Относительная влажность .................................... до 98 % при плюс 25 °С;
Атмосферное давление .............................................. от 86 до 106,7 кПа;
Ускорение при внешних вибрациях ................................. не более 9,8 м/с2.
Рабочие условия эксплуатации Транспортера данных iB-Transporter и Считывателя iB-Flash:
-
- температура окружающей среды для iB-Transporter...
от минус 20 °С до плюс 60 °С; от 0 °С до плюс 60 °С;
80 % при плюс 35 °С; от 84 до 106,7 кПа
-
- температура окружающей среды для iB-Flash...........
-
- относительная влажность
-
- атмосферное давление ...
Рабочие условия эксплуатации вспомогательных аппаратных средств:
температура окружающей среды
относительная влажность ...
атмосферное давление ......
от плюс 10 °С до плюс 35 °С;
80 % при плюс 25 °С;
от 84 до 106,7 кПа.
Знак утверждения типа наносится типографским способом на титульный лист (в правом верхнем углу) паспорта на комплексу, а также при помощи наклейки на корпуса приборов iBDLT и iB-Flash.
Комплектность средства измеренияКомплектность комплекса iBDLR-# приведена в таблице 5:
Таблица 5 - Состав комплекса измерительного iBDLR-#
Наименование |
Количество |
Регистраторы DS1922L, DS1922T, DS1922E или DS1923 в зависимости от типа комплекса iBDLR-# (iBDLR-L, iBDLR-T, iBDLR-ТЕ, iBDLR-3) |
1 шт.* |
Универсальные держатели для устройств iButton типа DS9093N |
1 шт. |
Адаптер ML94# для работы c компьютером через USB-порт с USB-удлинителем |
** 1 шт. |
Адаптер ML97# для работы с компьютером через COM-порт c альтернативным переходником COM-порта DB09-DB25 |
** 1 шт. |
Приемное устройство BlueDot |
1 шт. |
Программный пакет iBDL_R с руководством по эксплуатации измерительного комплекса на компакт-диске |
1 шт. |
Руководство по эксплуатации в печатном виде |
** 1 экз. |
Транспортер данных iB-Transporter |
** 1 шт. |
Считыватель iB-Flash |
** 1 шт. |
- по заявке потребителя допускается изменение количества поставляемых
единиц наименования;
**) - поставляются по дополнительному заказу.
Сведения о методиках (методах) измерений: приведены в соответствующем разделе Руководства по эксплуатации на комплексы.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3) ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 4211-002-75525306-10 Комплекс измерительный iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3). Технические условия;
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ИзготовительОбщество с ограниченной ответственностью «Научно-Техническая Лаборатория
Электронные Инструменты» (ООО «НТЛ «ЭлИн»)
ИНН 7704536376
Адрес места осуществления деятельности: 111397, г. Москва, пр-кт Зелёный, д. 20, помещ. I, этаж 7, комната 22
Телефон: +7 (909) 694-9587, +7 (916) 389-1861, +7 (985) 043-8251
E-mail: common@elin.ru
Web-сайт: www.elin.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Уникальный номер в государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» августа 2022 г. № 1982
Лист № 1 Регистрационный № 52808-13 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S
Назначение средства измеренийУстановки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S (далее по тексту — установки) предназначены для измерений поверхностной активности бета-излучающих радионуклидов и регистрации гамма-излучающих радионуклидов в режиме индикации.
Описание средства измеренийКонструктивно установки состоят из ленточного конвейера для непрерывной подачи измеряемых объектов, двух сцинтилляционных блоков детектирования, верхнего и нижнего, каждый из которых состоит из трех бета-детекторов и одного гамма-детектора, подъемного устройства верхнего блока детекторов, двух панелей управления и сигнализации, смонтированных в нижней передней части установки.
В основу работы установок положен принцип регистрации бета- и гамма- излучающих радионуклидов пластиковыми сцинтилляционными детекторами, расположенными над движущимся транспортером и под ним в световые импульсы, которые поступают на соответствующий данному детектору фотоэлектронный умножитель (ФЭУ). В случае превышения измеренной поверхностной активности (или скорости счета) заданных значений, оператор оповещается звуковым и визуальным сигналом, транспортер останавливается и загрязненная одежда возвращается для последующей дезактивации и очистки.
Внешний вид установки и схема пломбировки приведены на рисунках 1 и 2.

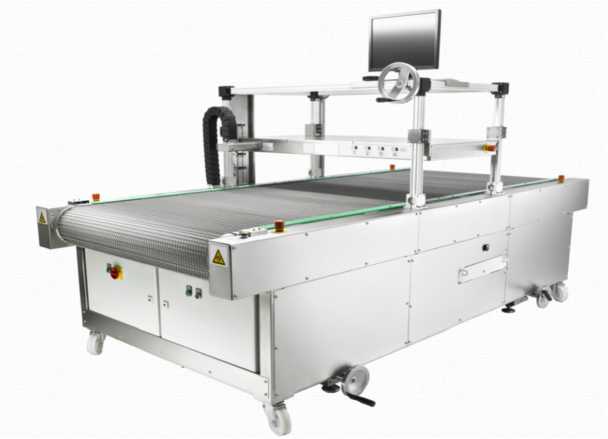

Рисунок 1 — Внешний вид установки Схема пломбировки от несанкционированного доступа, и оттисков клейм или размещения наклеек приведена на рисунке 2.
обозначение мест несения
поверки
Рисунок 2 — Схема пломбировки и обозначение мест наклеек
Основные функции программного обеспечения (ПО): обработка сигналов от детекторов, вычисление значений поверхностной активности, хранение данных калибровки, вывод результатов измерений на дисплей.
Идентификационные данные приведены в таблице 1.
Таблица 1 - Идентиф |
икационные данные ПО | |||
Наименование ПО |
Идентификационное наименование |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
QNX V6.4.1REV.8 |
- |
RTM750V5.05 |
- |
- |
ПО можно идентифицировать при включении установки. На дисплее, в разделе «Настройки», отображается номер версии ПО. Производителем не предусмотрен иной способ идентификации ПО. Обновление ПО в процессе эксплуатации установки не предусмотрено.
Метрологически значимая часть ПО реализована в микросхемах, которые устанавливаются при производстве и не могут быть изменены в процессе эксплуатации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические и технические характеристики установок приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
Наименование параметра |
Значение |
Диапазон измерений поверхностной активности 90Sr+90Y (в геометрии плоской поверхности с площадью не менее 875 см2, массовая толщина счетного образца не более 12 мг/см2, счетный образец на поверхности детектора), Бк^см’2 |
от 0,5 до 300 |
Пределы допускаемой относительной погрешности измерений поверхности активности 90Sr+90Y,%, (P =0,95) |
± 30 |
Диапазон энергий измеряемого бета-излучения, МэВ |
от 0,10 до 2,50 |
Чувствительность каждого бета-детектора к излучению радионуклидов 90Sr+90Y в геометрии 6СО (источник на поверхности детектора), (имп • с-1)/( Бк^см’2), не менее |
150 |
Неравномерность чувствительности по площади поверхности каждого детектора, % |
± 2 |
Фон каждого бета-детектора, имп • с’1, не более |
50 |
Диапазон энергий гамма-излучения в режиме индикации, МэВ |
от 0,06 до 3,0 |
Диапазон индикации скорости счета гамма-детектором, с’1 |
от 1 до 104 |
Питание осуществляется от сети переменного тока:
|
220^22 50 ± 1 1200 |
Время установления рабочего режима, мин, не более |
3 |
Время непрерывной работы, ч, не менее |
24 |
Средняя наработка на отказ, ч, не менее |
20000 |
Габаритные размеры (длина х ширина х высота), мм, не более: установки |
2700x 850x 1600 |
бета-детектора типа RBP 875 |
445 x 282 x 38 |
гамма-детектора типа RPD 11/34 |
1174 x 200 x 50 |
Масса, кг, не более |
750 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °C |
от 5 до 40 |
Наименование параметра |
Значение |
|
от 40 до 85 от 84,0 до 106,7 |
Знак утверждения типа
наносятся типографским способом на эксплуатационную документацию и методом шелкографии на установку.
Комплектность средства измеренийКомплект поставки установок приведен в таблице 3.
Таблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Кол-во |
Установки радиометрические поверхностной активности бета- и гамма- излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750 S |
RTM 750S |
1 |
Руководство по эксплуатации |
698140-016-46603608-12РЭ |
1 |
Методика поверки |
698140-016-46603608-12МП |
1 |
Формуляр |
698140-016-46603608-12ФО |
1 |
Свидетельство о поверке |
1 |
приведены в разделе 2 «Использование по назначению» документа 698140-016-46603608- 12РЭ «Установки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к установкам радиометрическим поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;
Установки радиометрические поверхностной активности бета- и гамма-излучающих радионуклидов для автоматической разбраковки спецодежды RTM 750S. Руководство по эксплуатации. 698140-016-46603608-12РЭ.
ИзготовительКомпания «Mirion Technologies (MGPI) SAS».
Адрес места осуществления деятельности: 174 Route d'Eyguieres, 13113 Lamanon, France тел. +33 4 90 595959, факс +33 4 90 59 60 60
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
141570, Московская обл., Солнечногорский р-н, г.п. Менделеево, ФГУП «ВНИИФТРИ», главный лабораторный корпус.
Уникальный номер в реестре аккредитованных лиц № 30002-08.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» августа 2022 г. № 1982
Лист № 1 Регистрационный № 56588-14 Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости Liquiline CM44x, Liquiline CM44xR, Liquiline CM14
Назначение средства измеренийАнализаторы жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14 предназначены для непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), содержания растворенного кислорода, удельной электрической проводимости, свободного хлора, химического потребления кислорода (ХПК), общего органического углерода (ООУ), мутности, содержания взвешенных веществ, нитратов, аммония, хлоридов, калия в водных растворах и установления показаний содержания диоксида хлора и общего хлора.
Описание средства измеренийАнализаторы жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14 (далее - анализаторы) конструктивно состоят из первичного измерительного преобразователя (датчика) и электронного блока (вторичного измерительного преобразователя Liquiline). Электронные блоки комплектуют различными типами датчиков в зависимости от определяемого компонента.
Для измерений рН применяют датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS341D, CPS34E, CPS471D, CPS441D, CPS91D, CPS91E, CPS491D, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS841D, CPS871D, CPS891D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, которые могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Предусмотрены электроды четырех типов: с тефлоновой диафрагмой и гелевым электролитом, с керамической диафрагмой и гелевым электролитом, с открытой диафрагмой и гелевым электролитом, с керамической диафрагмой и жидким электролитом. Датчики могут быть стеклянными, керамическими (ISFET), твердотельными и эмалированными. Все датчики для измерения рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемое напряжение в соответствующую величину рН, используя уравнение Нернста с учетом температурной компенсации.
Датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS92D, CPS92E, CPF82D, CPF82E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E используются для измерения окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерения ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.
Для измерений содержания растворенного кислорода в воде анализаторы комплектуют датчиками COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E, которые оснащены датчиками температуры.
Для определения содержания растворенного кислорода в воде используется амперометрический или оптический принципы измерений. Амперометрический принцип измерения основан на изменении электрохимического потенциала в результате течения окислительновосстановительной реакции под действием проникающего через полупроницаемую мембрану кислорода. Оптический принцип измерений основан на принципе флуоресценции, возникающей при взаимодействии чувствительных к кислороду маркеров в колпачке датчика под действием на них света.
Датчики CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E применяют для измерения удельной электрической проводимости. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондук-тивными (двух- или четырехэлектродными) или индуктивными.
Концентрацию свободного хлора измеряют с помощью датчиков CCS51D, CCS142D, общего хлора - CCS120D, диоксида хлора - CCS50D. Для определения содержания общего, свободного, диоксида хлора в воде используется амперометрический принцип измерений, основанный на изменении электрохимического потенциала в результате течения окислительновосстановительной реакции под действием проникающего через полупроницаемую мембрану хлора.
Массовую концентрацию нитратов, общего органического углерода (ООУ), химического потребления кислорода (ХПК) в питьевой, технологической и сточной воде измеряют фотометрическим датчиком CAS51D. Массовую концентрацию нитратов измеряют в диапазоне длин волн от 190 до 230 нм. Измерение ХПК или ООУ производят на длине волны 254 нм.
Для измерений массовой концентрации взвешенных веществ и мутности используются оптические датчики CUS51D, CUS52D, CUS50D.
Для измерений концентрации аммония, нитратов, калия или хлоридов используется ион-селективный датчик CAS40D, основанный на амперометрическом принципе. Основан на изменении электрохимического потенциала в результате течения окислительно-восстановительной реакции под действием проникающего через полупроницаемую мембрану измеряемого компонента.
Все датчики подключаются ко вторичному преобразователю по технологии Memosens. Технология Memosens позволяет преобразовывать аналоговый сигнал в цифровой сигнал непосредственно в датчике, сохраняя данные о калибровке и режимных параметрах процесса. Анализатор одновременно может измерять один (CM14), два (CM442/CM442R), четыре (CM444/CM444R) или восемь (CM448/CM448R) заявленных параметров.
У анализаторов Liquiline CM44х и Liquiline CM14 результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов, передаются с анализатора в персональный компьютер, контроллер, устройство индикации, регистрации. Результаты измерений анализаторов Liquiline CM44xR в виде аналоговых или цифровых сигналов передаются напрямую в персональный компьютер, контроллер, устройство индикации, регистрации и могут быть отображены на дисплее при его наличии.
Программное обеспечение анализаторов предусматривает диагностику состояния прибора.
Анализаторы могут быть укомплектованы системами автоматической промывки CHEMOCLEAN (состоящей из компонентов CPR3, 30, 31, 40, CYR10, CYC25, набор которых определяется условиями эксплуатации), AirClean, системами автоматического пробоотбора Liquistation CSF33, CSF48 и Liquiport CSP44.
Для настройки и диагностики анализатора могут быть использованы генераторы тестового сигнала MEMOCHECK (CYP01D, CYP02D, CYP03D) или специальное устройство диагности-ки/калибровки датчиков в лаборатории Memobase Plus CYZ71D.
Для анализаторов Liquiline CM44х возможно настенное и щитовое крепление, анализаторы Liquiline CM44xR монтируются на DIN-рейку, анализаторы Liquiline CM14 имеют щитовое исполнение. Корпус вторичного преобразователя изготовлен из пластика.
Анализаторы могут быть размещены на пластиковых или металлических панелях с проточными арматурами, отсечными вентилями, устройствами снижения температур и давления и электромагнитными клапанами.
Модификации анализаторов приведены в таблице 2 и различаются определяемыми компонентами и метрологическими характеристиками.
Общий вид анализаторов жидкости Liquiline CM44x, Liquiline CM44xR, Liquiline CM14 и датчиков представлен на рисунках 1, 2.
Пломбирование анализаторов жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14 не предусмотрено.
а) вторичный измерительный преобразователь Liquiline CM44х
б) вторичный измерительный преобразователь Liquiline CM44xR
в) вторичный измерительный преобразователь Liquiline CM14

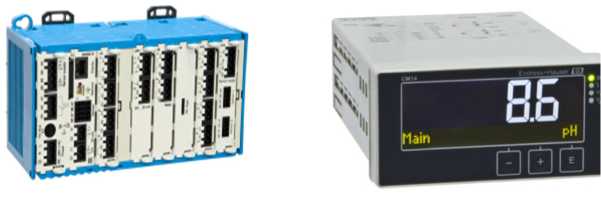

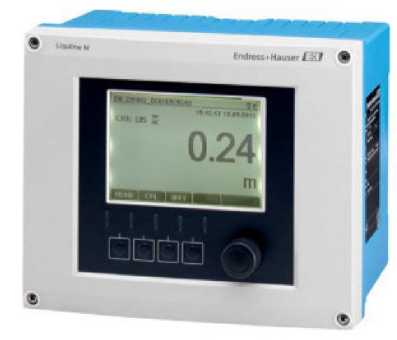

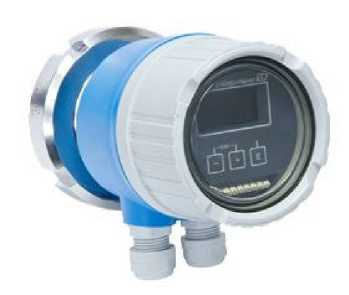

Рисунок 1 - Общий вид анализаторов жидкости
г)
д)
е)
ж)
а)
в)

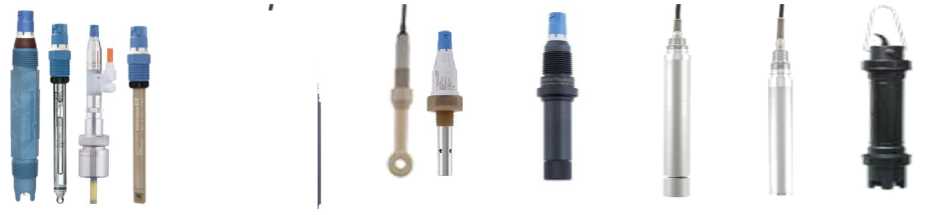

Рисунок 2 - Первичные измерительные преобразователи (датчики): а) датчики для измерения рН/ОВП; б) датчики для измерения содержания кислорода; в) датчики для измерения удельной электрической проводимости; г) датчики для измерения хлора; д) датчики для измерения концентрации нитратов, ХПК или ООУ; е) датчики для измерения концентрации взвешенных веществ (мутности); ж) датчик для измерения концентрации аммония и нитратов с компенсацией по калию или хлору
Программное обеспечениеАнализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений, обрабатываемых только метрологически значимым ПО. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики анализатора.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Liquiline Software | |
Идентификационное наименование ПО |
device 01-06-00.img |
Номер версии (идентификационный номер ПО) |
не ниже 01.06.00 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 2 - Метрологические характеристики анализаторов жидкости Liquiline CM44x, Liqui-line CM44xR с датчиками CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS341D, CPS34E, CPS471D, CPS441D, CPS91D, CPS91E, CPS491D, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS841D, CPS871D, CPS891D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E
Наименование характеристики |
Значение |
Диапазон измерений pН |
от 0 до 14 |
Пределы допускаемой абсолютной погрешности измерений, рН |
± 0,05 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS471D, CPS441D, CPS16D, CPS16E, CPS76D, CPS76E, CPS841D, CPS47D, CPS47E, CPS77D, CPS77E, CPS871D |
от -15 до +135 |
- датчики CPS491D, CPS891D, CPS97D, CPS97E |
от -15 до +110 |
- датчики CPS341D, CPS34E, CPS171D, CPS61E, CPS71D, CPS71E |
от 0 до +140 |
- датчик CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E |
от 0 до +110 |
- датчики CPS31D, CPS31E |
от 0 до +80 |
Максимальное давление анализируемой среды, МПа - датчики CPS11D, CPS11E, CPS16D, CPS16E |
1,6 |
- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E |
1,3 |
- датчики CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E CPS41D, CPS41E |
1,1 |
- датчики CPS441D, CPS471D, CPS491D, CPS841D, CPS871D, CPS891D, CPS71D, CPS71E, CPF81D, CPF81E |
1,0 |
- датчики CPS171D, CPS61E |
0,7 |
- датчики CPS341D, CPS34E |
0,6 |
- датчики CPS31D, CPS31E |
0,4 |
Таблица 3 - Метрологические характеристики анализаторов жидкости Liquiline CM14 с датчиками CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS91D, CPS91E, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS171D, CPS61E
Наименование характеристики |
Значение |
Диапазон измерений p4: | |
- датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, | |
CPS41E, CPS71D, CPS71E, CPS91D, CPS91E, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS171D, CPS61E |
от 0 до 14 |
Пределы допускаемой абсолютной погрешности, рН |
±0,05 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS16D, CPS16E, CPS76D, CPS76E |
от -15 до +135 |
- датчики CPS171D, CPS61E, CPS71D, CPS71E |
от 0 до +140 |
- датчик CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E |
от 0 до +110 |
- датчики CPS31D, CPS31E |
от 0 до +80 |
Максимальное давление анализируемой среды, МПа | |
- датчики CPS11D, CPS11E, CPS16D, CPS16E |
1,6 |
- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E |
1,3 |
- датчики CPS41D, CPS41E |
1,1 |
- датчики CPS41D, CPS41E, CPS71D, CPS71E, CPF81D, CPF81E |
1,0 |
- датчики CPS171D, CPS61E |
0,7 |
- датчики CPS31D, CPS31E |
0,4 |
Таблица 4 - Метрологические характеристики анализаторов жидкости Liquiline CM44х, Liqui-line CM44xR и Liquiline CM14 с датчиками CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E
Наименование характеристики, тип датчика |
Значение |
Диапазоны измерений окислительно-восстановительного потенциала (ОВП), мВ CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E |
от -1500 до +1500 |
Пределы допускаемой абсолютной погрешности ОВП, мВ |
±5 |
Диапазон компенсации температуры анализируемой среды, °С:
|
от -15 до +135 от 0 до +110 |
Максимальное давление анализируемой среды, МПа:
|
1,6 1,3 1,0 1,0 0,6 |
Таблица 5 - Метрологические характеристики анализаторов жидкости Liquiline CM44x, Liqui-line CM44xR с датчиками COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E
Наименование характеристики |
Значение |
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,001 до 2 |
- датчики COS51D, COS51E |
от 0,01 до 100 |
- датчики COS81D, COS81E |
от 0,004 до 30 |
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,01 до 2 от 0,01 до 20 |
- датчики COS51D, COS51E |
от 0,01 до 20 |
- датчики COS23D, COS61D, COS61E |
от 0,01 до 20 |
- датчики COS81D, COS81E |
от 0,01 до 20 |
Пределы допускаемой приведенной погрешности, %: - датчики COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E |
± 3 в диапазоне измерений от 0,01 до 2 мг/дм3 |
Пределы допускаемой относительной погрешности, %: - датчик COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E |
±3 в диапазоне измерений от 2 до 20 мг/дм3 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E, COS23D |
от -5 до +135 |
- датчики COS51D, COS51E, COS61D, COS61E |
от -5 до +50 |
- датчики COS81D, COS81E |
от -10 до +80 |
Максимальное давление анализируемой среды, Мпа - датчики COS22D, COS22E, COS23D |
1,2 |
- датчики COS51D, COS51E, COS61D, COS61E |
1,0 |
- датчики COS81D, COS81E |
1,3 |
Таблица 6 - Метрологические характеристики анализаторов жидкости Liquiline CM14 с датчиками COS22D, COS22E, COS23D, COS51D, COS51E
Наименование характеристики |
Значение |
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,001 до 2 от 0,01 до 20 |
- датчики COS51D, COS51E |
от 0,01 до 100 |
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,01 до 2 от 0,01 до 20 |
- датчики COS51D, COS51E |
от 0,01 до 20 |
- датчик COS23D |
от 0,01 до 20 |
Пределы допускаемой приведенной погрешности, %: - датчики COS22D, COS22E, COS23D, COS51D, COS51E |
±3 в диапазоне измерений от 0,01 до 2 мг/дм3 |
Пределы допускаемой относительной погрешности, %: - датчик COS22D, COS22E, COS23D, COS51D, COS51E |
±3 в диапазоне измерений от 2 до 20 мг/дм3 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E, COS23D |
от -5 до +135 |
- датчики COS51D, COS51E |
от -5 до +50 |
Максимальное давление анализируемой среды, МПа - датчики COS22D, COS22E, COS23D |
1,2 |
- датчики COS51D, COS51E |
1,0 |
Таблица 7 - Метрологические характеристики анализаторов жидкости Liquiline CM44x, Liqui-line CM44xR и Liquiline CM14 с датчиками CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E
Наименование характеристики |
Значение |
Диапазоны измерений удельной электрической проводимости (УЭП) См/м: - датчик CLS15D, CLS15E |
от 4^10’6 до 2-10-3 от 1-10'5 до 2-10'2 |
- датчик CLS16D, CLS16E |
от 4-10'6 до 5-10'2 |
- датчик CLS21D, CLS21E |
от 1-10'3 до 2 |
- датчик CLS50D, CLS50E, CLS54D, CLS54E |
от 2-10-4 до 200 |
- датчик CLS82D, CLS82E |
от 1-10'4 до 50 |
Пределы допускаемой приведенной погрешности, %: - датчики CLS15D, CLS15E, CLS16D, CLS16E |
±3 в диапазоне от 440'6 до 1 •Ю'4 См/м |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности, %: | |
- датчикиCLS15D, CLS15E |
±3 в диапазонах св.1 10-4 до 240'2 См/м св.140'4 до 240'3 См/м |
- датчикиCLS16D, CLS16E |
±3 в диапазоне от 1 • 10-4 до 540'2 См/м |
- датчики CLS21D, CLS21E |
±3 в диапазоне от 140'3 до 2 См/м |
- датчики CLS50D, CLS50E, CLS54D, CLS54E |
± 3 в диапазоне от 240'4 до 200 См/м |
- датчики CLS82D, CLS82E |
± 3 в диапазоне от 140'4 до 50 См/м |
Диапазон компенсации температуры анализируемой среды, °С: - датчик CLS15D, CLS15E |
от -20 до +140 |
- датчик CLS16D, CLS16E |
от -5 до +150 |
- датчик CLS21D, CLS21E |
от -20 до +135 |
- датчик CLS50D, CLS50E |
от -20 до +180 |
- датчик CLS54D, CLS54E |
от -10 до +150 |
- датчик CLS82D, CLS82E |
от -5 до +120 |
Максимальное давление анализируемой среды, МПа: - датчики CLS15D, CLS15E, CLS16D, CLS16E, CLS54D, CLS54E |
1,2 |
- датчик CLS21D, CLS21E, CLS82D, CLS82E |
1,6 |
- датчик CLS21D CLS82D, CLS82E |
1,7 |
- датчик CLS50D, CLS50E |
2,0 |
Таблица 8 - Метрологические характеристики анализаторов жидкости Liquiline CM44x, Liqui-line CM44xR с датчиком CAS51D
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм3: - датчик CAS51D-A2, размер кюветы 2 мм |
от 0,1 до 50 |
- датчик CAS51D-A1, размер кюветы 8 мм |
от 0,01 до 20 |
Пределы допускаемой погрешности: абсолютной, мг/дм3: - датчик CAS51D-A2 |
±0,2 в диапазоне от 0,1 до 10,0 мг/дм3 |
- датчик CAS51D-A1 |
±0,04 в диапазоне от 0,01 до 2,00 мг/дм3 |
Наименование характеристики |
Значение |
приведенной, %: - датчик CAS51D-A2 |
±2 в диапазоне св.10 до 50 мг/дм3 |
- датчик CAS51D-A1 |
±2 в диапазоне св.2,0 до 20,0 мг/дм3 |
Диапазон показаний химического потребления кислорода, мгО2/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,15 до 1,5 |
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 0,75 до 7,5 |
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 2,5 до 20 |
Диапазон измерений химического потребления кислорода, мгО2/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 1,5 до 75 |
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 7,5 до 370 |
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 20 до 1000 |
Пределы допускаемой приведенной погрешности, % |
±2 |
Диапазон показаний массовой концентрации общего органического углерода, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,06 до 0,6 |
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 0,3 до 3 |
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 0,9 до 8 |
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,6 до 30 |
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 3 до 150 |
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 8 до 410 |
Пределы допускаемой приведенной погрешности, % |
±2 |
Диапазон температуры анализируемой среды, °С |
от 5 до 50 |
Диапазон давления анализируемой среды, МПа |
от 0,05 до 1 |
Таблица 9 - Метрологические характеристики анализаторов жидкости Liquiline CM44x и Liqui-line CM44xR с датчиками CUS52D, CUS51D, CUS50D
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации взвешенных веществ (по каолину), г/дм3: - датчик CUS52D |
от 0 до 0,6 |
- датчики CUS51D, CUS50D |
от 0 до 4 |
Пределы допускаемой приведенной погрешности измерений массовой концентрации взвешенных веществ, % |
±8 в диапазоне от 0 до 0,6 г/дм3 |
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ по каолину, %: -датчики CUS51D, CUS50D |
±8 в диапазоне от 0,6 до 4 г/дм3 |
Наименование характеристики |
Значение |
Диапазон показаний мутности, ЕМФ: - датчик CUS51D |
от 0 до 10000 |
Диапазон измерений мутности, ЕМФ: - датчики CUS51D, CUS52D, CUS50D |
от 0 до 4000 |
Пределы допускаемой приведенной погрешности, %: - датчики CUS51D, CUS52D, CUS50D |
±4 в диапазоне от 0 до 10 ЕМФ |
Пределы допускаемой относительной погрешности, %: - датчик CUS51D, CUS52D, CUS50D |
±4 в диапазоне св.10 до 4000 ЕМФ |
Диапазон температуры анализируемой среды, °С: - датчик CUS52D, CUS50D |
от -20 до +85 |
- датчик CUS51D |
от -5 до +80 |
Диапазон давления анализируемой среды, МПа: - датчики CUS52D, CUS51D, CUS50D |
от 0,05 до 1 |
Таблица 10 - Метрологические характеристики анализаторов жидкости Liquiline CM44x и Liqui-line CM44xR с датчиком CAS40D
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации аммония в пересчете на азот (NH4-N), мг/дм3: |
от 0,1 до 1000 |
Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм3: |
от 0,1 до 1000 |
Диапазон измерений массовой концентрации ионов калия (K+), мг/дм3: |
от 1 до 1000 |
Диапазон измерений массовой концентрации хлорид-ионов (Cl-), мг/дм3: |
от 1 до 1000 |
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации ионов калия (K+) и хлорид-ионов (Cl-), % |
± 5 в диапазоне от 1 до 4 мг/дм3 включ. |
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации аммония (NH4-N) и нитратов (NO3-N), % |
± 5 в диапазоне от 0,1 до 4 мг/дм3 включ. |
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов калия (K+), хлорид-ионов (Cl-), аммония (NH4-N) и нитратов (NO3-N), % |
± 5 в диапазоне св. 1 до 1000 мг/дм3 |
Диапазон температуры анализируемой среды, °C |
от +2 до +40 |
Диапазон давления анализируемой среды, МПа |
0,1 |
Таблица 11 - Метрологические характеристики анализаторов жидкости Liquiline CM44x и Liquiline CM44xR с датчиками CCS51D, CCS142D, CCS120D, CCS50D.
Наименование характеристики |
Значение |
Диапазоны измерений массовой концентрации свободного хлора, мг/дм3: -датчик CCS142D-G |
от 0,01 до 5 |
Наименование характеристики |
Значение |
-датчик CCS142D-A |
от 0,05 до 20 |
- датчик CCS51-AD |
от 0 до 5 |
- датчик CCS51-BF |
от 0 до 20 |
- датчик CCS51-CJ |
от 0 до 200 |
Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, % -датчик CCS142D-A |
±10 в диапазоне от 0,02 до 0,2 мг/дм3 |
-датчик CCS142D-G |
±10 в диапазоне от 0,05 до 0,5 мг/дм3 |
- датчик CCS51D |
±10 в диапазоне от 0 до 0,2 мг/дм3 |
Пределы допускаемой относительной погрешности измерений содержания свободного хлора, % | |
-датчик CCS142D-A |
±10 в диапазоне св. 0,2 до 5 мг/дм3 включ. |
-датчик CCS142D-G |
±10 в диапазоне св. 0,5 до 5 мг/дм3 включ. ±5 в диапазоне св. 5 до 20 мг/дм3 включ. |
- датчик CCS51-AD |
±10 в диапазоне св. 0,2 до 5 мг/дм3 включ. |
- датчик CCS51-BF |
±5 в диапазоне св. 5 до 20 мг/дм3 включ. |
- датчик CCS51-CJ |
±5 в диапазоне св. 5 до 200 мг/дм3 включ. |
Диапазон компенсации температуры анализируемой среды, °C: -датчик CCS142D-G |
от +2 до +45 |
-датчик CCS142D-A |
от +2 до +45 |
- датчик CCS51D |
от 0 до +55 |
Максимально допустимое давление анализируемой среды, МПа |
0,1 |
Диапазоны показаний массовой концентрации общего хлора с датчиком CCS120D, мг/дм3: |
от 0,1 до 10 |
Диапазон температуры анализируемой среды, C |
от +5 до +45 |
Максимально допустимое давление, МПа |
0,1 |
Диапазоны показаний массовой концентрации диоксида хлора, мг/дм3: - датчик CCS50D-AD |
от 0 до 5 |
- датчик CCS50D-BF |
от 0 до 20 |
- датчик CCS50D-CJ |
от 0 до 200 |
Диапазон температуры анализируемой среды, °С |
от 0 до +55 |
Максимально допустимое давление, МПа |
0,1 |
Таблица 12 - Основные технические характеристики анализаторов жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14
Наименование характеристики |
Значение |
Напряжение электрического питания: - напряжение переменного тока, В |
220^ |
- напряжение постоянного тока, В |
24 |
- частота переменного тока, Гц |
50 ± 1 |
Условия эксплуатации: - температура окружающей среды, °C |
от -20 до +55 |
- относительная влажность (без конденсации), % |
от 10 до 95 |
- атмосферное давление, МПа |
от 0,05 до 0,1 |
Габаритные размеры, мм, не более: | |
- анализатор жидкости Liquiline СМ44х |
237x194x176 |
- анализатор жидкости Liquiline CM44хR |
220x114x100 |
- анализатор жидкости Liquiline CM14 |
96x48x152 |
Масса, кг, не более |
3 |
Средний срок службы, лет |
15 |
Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации анализаторов жидкости. |
наносится на корпус анализатора заводским способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 13 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор жидкости Liquiline СМ44х, Liquiline CM44xR и Liquiline CM14 |
1 шт. |
Датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS341D, CPS34E, CPS471D, CPS441D, CPS91D, CPS91E, CPS491D, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS841D, CPS871D, CPS891D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS92D, CPS92E, CPF82D, CPF82E, COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E, CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E, CCS51D, CCS142D, CCS120D, CCS50D, CAS51D, CUS51D, CUS52D, CUS50D, CAS40D. |
по заказу | |
Защитная арматура датчиков CCA250, CCA151, CPA111, CPA 140, CPA240, CPA250, CPA320, CPA441, CPA442, CPA842, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA477, CPA510, CPA530, CPA601, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, COA110, COA250, COA260, COA451, CUA120, CUA250, CUA451, CYA251, CYA611, CYH101, CYY101, CYY102, CYY105, CYY106, CYA112, CYH112 и монтажные принадлежности к ним |
по заказу | |
Модули для подключения датчиков и модули выходных сигналов AOR (71111053), 2R (71125375), 4R (71125376), 2AO (71135632), 4AO (71135633), 2DS (71135631), 2AI (71135639), DIO (71135638), 485 (71135634, 71140888, 71140889, 71140890) |
по заказу | |
Электронные модули питания и обновления 71135644, 71211434 |
по заказу | |
Кабельные вводы и электрические коннекторы 71101768, 71101770, 71101771, 71104942, 51517507, 71107456, 71140892, 71140893, 71092051 |
по заказу | |
Монтажные панели для анализаторов 71181042, 71180463, 71180999, 71180913, 71183415, 71181050, 71180867, 71209858, 71180833, 71180642,71180749,71180918,71180473, 71181056, 71180930, 71181041, 71179571, 71180979, 71180438, 71181042, 71180922, 71180887, 71180819, 71179559, 71181048, 71178418, 71180390, 71180672, 71185272, 71180385, 71185,814,71180583, 71180772, 71180889 |
по заказу |
Устройства подготовки пробы 71181119, 71180834, 71178791, 71180881, 71180908, 71180341 |
по заказу | |
Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81 c коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498 |
по заказу | |
Буферные калибровочные и рабочие растворы CPY3, CPY4, CPY20, CLY11, электролит для COS22D, CCY,COY, CAY40 |
по заказу | |
Системы промывки датчиков CHEMOCLEAN (с компонентами CPR3, 30, 31, 40, CYR10,10Z), AirClean (51504764), Clenfit Control CYC25 |
по заказу | |
Система автоматического пробоотбора Liquistation CSF48, CSF33, Liquiport CSP44 со специальной арматурой CSA420 |
по заказу | |
Сменные модули, запасные части, расходные материалы и растворы (согласно техническому описанию и руководству по эксплуатации) |
по заказу | |
Генераторы тестового сигнала MEMOCHECK CYP01D, CYP02D, CYP03D |
по заказу | |
Устройство для калибровки датчиков в лаборатории Memobase Plus CYZ71D, CLY421 |
по заказу | |
Карта памяти - формат SD (71127100) |
по заказу | |
Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием |
по заказу | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия;
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерения рН;
ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей;
Техническая документация фирмы-изготовителя «Endress+Hauser Conducta GmbH+Co.KG», Германия.
ИзготовительФирма Endress+Hauser Conducta GmbH+Co.KG, Германия
Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
E-mail: info.pcc@endress.com
Производственные площадки:
Endress+Hauser Conducta GmbH+Co.KG, Германия
Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай
Адрес: No. 31 Jiang Tian Li Lu, Suzhou Industrial Park, 215026, China
Тел.: +86 512 6258 9010
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru,
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» августа 2022 г. № 1982
Лист № 1 Регистрационный № 59272-14 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости промышленные Liquiline М CM42, Smartec CLD 18
Назначение средства измеренийАнализаторы жидкости промышленные Liquiline М CM42 (далее - анализаторы) предназначены для непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), содержания растворенного кислорода, удельной электрической проводимости.
Анализаторы жидкости промышленные Smartec CLD 18 (далее - анализаторы) предназначены только для измерений удельной электрической проводимости.
Описание средства измеренийАнализаторы жидкости промышленные Liquiline М CM42 состоят из первичного измерительного преобразователя (датчика) и электронного блока (вторичного измерительного преобразователя Liquiline). Электронные блоки комплектуют различными типами датчиков в зависимости от определяемого компонента.
Для измерений рН применяют датчики CPS11, CPS11D, CPS11E, CPS16D, CPS16E, CPS31, CPS31D, CPS31E, CPS41, CPS41D, CPS41E, CPS71, CPS71D, CPS71E, CPS76D, CPS76E, CPS91, CPS91D, CPS91E, CPS96D, CPS96E, CPF81, CPF81D, CPF81E, CPS471, CPS471D, CPS441, CPS441D, CPS491, CPS491D, CPS341D, CPS34E, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPF201, которые могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Предусмотрены электроды четырех типов: с тефлоновой диафрагмой и гелевым электролитом, с керамической диафрагмой и гелевым электролитом, с открытой диафрагмой и гелевым электролитом, с керамической диафрагмой и жидким электролитом. Датчики могут быть стеклянными, керамическими (ISFET), твердотельными и эмалированными. Все датчики для измерения рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Мембрана электрода подводит электрохимический потенциал, зависящий от рН среды. Этот потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемое напряжение в соответствующее значение рН, используя уравнение Нернста с учетом температурной компенсации.
Датчики CPS12, CPS12D, CPS12E, CPS42, CPS42D, CPS42E, CPS72, CPS72D, CPS72E, CPF82, CPF82D, CPF82E, CPS92, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E используются для измерений окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерения ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.
Для измерений содержания растворенного кислорода в воде анализаторы комплектуют датчиками COS22D, COS22E, COS51D, COS51E, COS81D, COS81E, которые оснащены датчиками температуры. Для определения содержания растворенного кислорода в воде используется амперометрический или оптический принципы измерений. Амперометрический принцип измерений основан на изменении электрохимического потенциала в результате протекания окислительно-восстановительной реакции под действием проникающего через полупроницаемую мембрану кислорода. Оптический принцип основан на измерении флуоресценции, возникающей при взаимодействии чувствительных к кислороду маркеров в колпачке датчика под действием на них света.
Анализаторы жидкости промышленные Liquiline М CM42 могут комплектоваться одним из следующих датчиков удельной электрической проводимости: CLS12, CLS13, CLS15, CLS15D, CLS15E, CLS16, CLS16D, CLS16E, CLS19, CLS21, CLS21D, CLS21E, CLS30, CLS50, CLS50D, CLS50E, CLS52, CLS54, CLS54D, CLS54E, CLS82D, CLS82E. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.
Датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS341D, CPS34E, CPS171D, CPS61E, CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E, COS22D, COS22E, COS51D, COS51E, COS81D, COS81E, изготовлены по технологии Memosens.
Технология Memosens преобразовывает обычный датчик в цифровой со встроенным хранением данных. Все данные о калибровке и процессе хранятся в этом датчике. Memosens - бесконтактная технология передачи значений от датчика к трансмиттеру. Преимущества применения технологии Memosens для измерений: отсутствие проблемы окисления и коррозии контактов; возможность разнести датчик и преобразователь на расстояние до 100 и более метров; возможность калибровать цифровой датчик в лабораторных условиях.
Анализатор жидкости промышленный Smartec CLD 18 представляет собой компактный прибор для индуктивных измерений электропроводности при производстве продуктов питания и напитков. Принцип действия анализатора заключается в создании встроенным генератором переменного магнитного поля в основной катушке, которое в свою очередь индуцирует ток в анализируемой среде. Сила индуцированного тока зависит от электропроводности и, следовательно, от концентрации ионов в анализируемой среде. Возникший электрический ток в среде создает другое магнитное поле во вторичной катушке. Индуцированный в катушке результирующий ток измеряется приемником и преобразуется в значение электропроводности.
Преимущества индуктивного измерения электропроводности: отсутствие электродов и, следовательно, поляризации; точное измерение в средах или растворах с высокой степенью загрязненности и тенденцией к образованию отложений; полная гальваническая изоляция измерений и среды. Датчик изготовлен из химически, механически и термостойкого полиэфироэфи-рокетона (PEEK). В конструкции отсутствуют соединения или швы, поэтому прибор является безопасным с гигиенической точки зрения. В состав анализатора входит встроенный датчик температуры Pt 1000. Он обеспечивает экономически эффективное определение границ разделения фаз при различных и быстро меняющихся рабочих температурах. Датчик температуры встроен в корпус из PEEK.
У анализаторов жидкости промышленных Liquiline M CM42 результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются с анализатора в персональный компьютер, контроллер, устройство индикации, регистрации. Программное обеспечение анализаторов предусматривает диагностику состояния прибора.
Общий вид анализаторов жидкости промышленных Liquiline M CM42, Smartec CLD 18 представлен на рисунке 1 и 2.
Пломбирование анализаторов жидкости промышленных Liquiline M CM42, Smartec CLD 18 не предусмотрено.
Рисунок1 - Общий вид анализатора жидкости Рисунок 2 - Общий вид анализатора жидкости промышленного Smartec CLD 18. промышленного Liquiline M CM42.
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений, обрабатываемых только метрологически значимым ПО. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Liquiline Software Package 13(P13) или выше | |
Идентификационное наименование ПО |
FTCDAT 0x-05100001.dat |
Номер версии (идентификационный номер ПО) |
не ниже 13.0x.0y-00zz |
Цифровой идентификатор ПО |
- |
Smartec Software | |
Идентификационное наименование ПО |
Device 01-0y-0z.img |
Номер версии (идентификационный номер ПО) |
не ниже 01.0x.0y-00zz |
Таблица 2 - Метрологические характеристики анализаторов жидкости промышленных Liquiline
М CM42 с датчиками CPS11, CPS11D, CPS11E, CPS16D, CPS16E, CPS41, CPS41D, CPS41E, CPS71, CPS71D, CPS71E, CPS76D, CPS76E, CPS91, CPS91D, CPS91E, CPS96D, CPS96E, CPF81, CPF81D, CPF81E, CPS471, CPS471D, CPS441, CPS441D, CPS491, CPS491D, CPS171D, CPS61E,
CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPF201, CPS341D, CPS34E, CPS31,
CPS31D, CPS31E
Наименование характеристики |
Значение |
Диапазон измерений рН |
от 0 до 14 |
Пределы допускаемой абсолютной погрешности измерений рН |
± 0,05 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS11, CPS11D, CPS11E, CPS41, CPS41D, CPS41E, CPS76D, CPS76E, CPS16D, CPS16E, CPS471, CPS471D, CPS441, CPS441D, CPS47D, CPS47E, CPS77D, CPS77E |
от -15 до +135 |
- датчики CPS171D, CPS61E, CPS71, CPS71D, CPS71E, CPS341D, CPS34E |
от 0 до +140 |
- датчики CPS91, CPS91D, CPS91E, CPS96D, CPS96E, CPF81, CPF81D, CPF81E |
от 0 до +110 |
- датчики CPS97D, CPS97E, CPS491, CPS491D |
от -15 до +110 |
- датчик CPF201 |
от +2 до +75 |
- датчики CPS31, CPS31D, CPS31E |
от 0 до +80 |
Максимальное давление анализируемой среды, МПа: - датчики CPS11, CPS11D, CPS11E, CPS16D, CPS16E |
1,6 |
- датчики CPS91, CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E |
1,3 |
- датчики CPS41, CPS41D, CPS41E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E |
1,1 |
- датчики CPS71, CPS71D, CPS71E, CPS441, CPS471, CPS491, CPS441D, CPS471D, CPS491D, CPF81, CPF81D, CPF81E |
1,0 |
- датчики CPS171D, CPS61E |
0,7 |
- датчики CPS341D, CPS34E |
0,6 |
- датчики CPS31, CPS31D, CPS31E, CPF201 |
0,4 |
Таблица 3 - Метрологические характеристики анализаторов жидкости промышленных Liquiline М CM42 с датчиками CPS12, CPS12D, CPS12E, CPS42, CPS42D, CPS42E, CPS72, CPS72D,
CPS72E, CPF82, CPF82D, CPF82E, CPS92, CPS92D, CPS92E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E
Наименование характеристики |
Значение |
Диапазон измерений окислительно-восстановительного потенциала (ОВП), мВ |
от-1500 до +1500 |
Пределы допускаемой абсолютной погрешности ОВП, мВ |
±5 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS12, CPS12D, CPS12E, CPS42, CPS42D, CPS42E, CPS72, CPS72D, CPS72E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E |
от -15 до +135 |
- датчики CPF82, CPF82D, CPF82E, CPS92, CPS92D, CPS92E |
от 0 до +110 |
Максимальное давление анализируемой среды, МПа: - датчики CPS12, CPS12D, CPS12E |
0,6 |
- датчики CPS42, CPS42D, CPS42E, CPS72, CPS72D, CPS72E, CPF82, CPF82D, CPF82E |
1,0 |
- датчики CPS92, CPS92D, CPS92E, CPS76D, CPS76E, CPS96D, CPS96E |
1,3 |
- датчик CPS16D, CPS16E |
1,6 |
Таблица 4 - Метрологические характеристики анализаторов жидкости промышленных Liquiline
М CM42 с датчиками COS22D, COS22E, COS51D, COS51E, COS81D, COS81E
Наименование характеристики |
Значение |
Диапазон показаний содержания растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,001 до 2 |
- датчики COS51D, COS51E |
от 0,01 до 100 |
- датчики COS81D, COS81E |
от 0,004 до 30 |
Диапазон измерений содержания растворенного кислорода, мг/дм3: | |
- датчики COS22D, COS22E |
от 0,01 до 2 от 0,01 до 20 |
- датчики COS51D, COS51E |
от 0,01 до 20 |
- датчики COS81D, COS81E |
от 0,01 до 20 |
Пределы допускаемой приведенной погрешности, %: - датчики COS22D, COS22E, COS51D, COS51E, COS81D, COS81E |
±3 в диапазоне измерений от 0,01 до 2 мг/дм3 |
Пределы допускаемой относительной погрешности, %: - датчики COS51D, COS51E, COS81D, COS81E |
±3 в диапазоне измерений от 2 до 20 мг/дм3 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E |
от -5 до +135 |
- датчики COS51D, COS51E |
от -5 до +50 |
- датчики COS81D, COS81E |
от -10 до +80 |
Максимальное давление анализируемой среды, МПа - датчики COS22D, COS22E |
1,2 |
- датчики COS51D, COS51E |
1,0 |
- датчики COS81D, COS81E |
1,3 |
Таблица 5 - Метрологические характеристики анализаторов жидкости промышленных Liquiline
М CM42 с датчиками CLS12, CLS13, CLS15, CLS15D, CLS15E, CLS16, CLS16D, CLS16E, CLS19, CLS21, CLS21D, CLS21E, CLS30, CLS50, CLS50D, CLS50E, CLS52, CLS54, CLS54D,
CLS54E, CLS82D, CLS82E и анализатора жидкости промышленного Smartec CLD 18
Наименование характеристики |
Значение |
Диапазон измерений удельной электрической проводимости (УЭП), См/м: анализатор жидкости промышленный Liquiline М CM42: - датчики CLS12, CLS13, CLS19, CLS15, CLS15D, CLS15E |
от 4^10’6 до 2^10’3 от 1 •IO-5 до 2-10-2 |
- датчики CLS16, CLS16D, CLS16E |
от 4-10-6 до 5-10-2 |
- датчики CLS21, CLS21D, CLS21E |
от 1-10-3 до 2 |
- датчик CLS30 |
от 1-10-2 до 20 |
- датчики CLS50, CLS50D, CLS50E, CLS52, CLS54, CLS54D, CLS54E |
от 2-10-4 до 200 |
- датчики CLS82D, CLS82E |
от 1-10-4 до 50 |
анализатор жидкости промышленный Smartec CLD 18 |
от 2-10-2 до 100 |
Пределы допускаемой приведенной погрешности, %: - датчики CLS12, CLS13, CLS19, CLS15, CLS15D, CLS15E, CLS16, CLS16D, CLS16E |
±3 в диапазоне 4-10-6 до 1 • 10-4 См/м |
Пределы допускаемой относительной погрешности, %: анализатор жидкости промышленный Liquiline М CM42: - датчики CLS12, CLS13, CLS19, CLS15, CLS15D, CLS15E |
±3 в диапазонах св.1-10-4 до 2-10-2 См/м св.1-10-4 до 2-10-3 См/м |
- датчики CLS16, CLS16D, CLS16E |
±3 в диапазоне от 1-10-4 до 5-10-2 См/м |
- датчики CLS21, CLS21D, CLS21E |
±3 в диапазоне от 1-10-3 до 2 См/м |
- датчик CLS30 |
±3 в диапазоне от 1-10-2 до 20 См/м |
- датчики CLS50, CLS50D, CLS50E, CLS52, CLS54, CLS54D, CLS54E |
±3 в диапазоне от 2-10-4 до 200 См/м |
- датчики CLS82D, CLS82E |
±3 в диапазоне от 1-10-4 до 50 См/м |
анализатор жидкости промышленный Smartec CLD 18 |
±3 в диапазоне от 2-10-2 до 100 См/м |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Диапазон компенсации температуры анализируемой среды, °С: анализатор жидкости промышленный Liquiline М CM42: - датчик CLS12 |
от - 30 до +160 |
- датчик CLS13 |
от -20 до +250 |
- датчики CLS15, CLS15D, CLS15E, CLS52 |
от -20 до +140 |
- датчики CLS16, CLS16D, CLS16E |
от -5 до +150 |
- датчики CLS19 |
от -10 до +60 |
- датчики CLS21, CLS21D, CLS21E |
от -20 до +135 |
- датчики CLS50, CLS50D, CLS50E |
от -20 до +180 |
- датчики CLS54, CLS54D, CLS54E |
от -10 до +150 |
- датчик CLS30 |
от -5 до +125 |
- датчики CLS82D, CLS82E |
от -5 до +120 |
анализатор жидкости промышленный Smartec CLD 18 |
от -10 до +130 |
Максимальное давление анализируемой среды, МПа: анализатор жидкости промышленный Liquiline М CM42: - датчики CLS12, CLS13 |
4 |
- датчик CLS19 |
0,6 |
- датчики CLS15, CLS15D, CLS15E, CLS16, CLS16D, CLS16E, CLS54, CLS54D, CLS54E |
1,2 |
- датчики CLS21, CLS21D, CLS21E, CLS30, CLS52 |
1,6 |
- датчики CLS50, CLS50D, CLS50E |
2,0 |
- датчики CLS82D, CLS82E |
1,7 |
анализатор жидкости промышленный Smartec CLD 18 |
1,2 |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая мощность, Вт, не более: анализатор жидкости промышленный Liquiline М CM42 |
7,5 |
анализатор жидкости промышленный Smartec CLD 18 |
3,0 |
Габаритные размеры, мм, не более: анализатор жидкости промышленный Liquiline М CM42: - высота |
174 |
- ширина |
150 |
- длина |
150 |
анализатор жидкости промышленный Smartec CLD 18: - высота |
85 |
- ширина |
80 |
- длина |
248 |
Масса, кг, не более: анализатор жидкости промышленный Liquiline М CM42: - в пластиковом корпусе |
1,5 |
- в стальном корпусе |
2,1 |
анализатор жидкости промышленный Smartec CLD 18: - в пластиковом корпусе |
1,07 |
- в стальном корпусе |
1,87 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +55 |
- относительная влажность (без конденсации), % |
от 10 до 95 |
- атмосферное давление, кПа |
от 0,05 до 1 |
наносится на корпус анализатора заводским способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор жидкости промышленный |
Smartec CLD 18 или Liquiline М CM42 |
1 шт. |
Датчики |
CPS11, CPS11D, CPS11E, CPS16D, CPS16E, CPS31, CPS31D, CPS31E, CPS41, CPS41D, CPS41E, CPS71, CPS71D, CPS71E, CPS76D, CPS76E, CPS91, CPS91D, CPS91E, CPS96D, CPS96E, CPF81, CPF81D, CPF81E, CPS471, CPS471D, CPS441, CPS441D, CPS491, CPS491D, CPS341D, CPS34E, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPF201, CPS12, CPS12D, CPS12E, CPS42, CPS42D, CPS42E, CPS72, CPS72D, CPS72E, CPF82, CPF82D, CPF82E, CPS92, CPS92D, CPS92E, COS22D, COS22E, COS51D, COS51E, COS81D, COS81E, CLS12, CLS13, CLS15, CLS15D, CLS15E, CLS16, CLS16D, CLS16E, CLS19, CLS21, CLS21D, CLS21E, CLS30, CLS50, CLS50D, CLS50E, CLS52, CLS54, CLS54D, CLS54E, CLS82D, CLS82E |
по заказу |
Защитная арматура датчиков |
CPA111, CPA 140, CPA240, CPA250, CPA320, CPA441, CPA442, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA477, CPA510, CPA530, CPA601, CPA640, CPA842, CPA871, CPA875, CLA111, CLA140, COA110, COA250, COA260, COA451, CUA120, CUA250, CUA451, CYA251, CYA611, CYH101, CYY101, CYY102, CYY105, CYY106, CYA112, CYH112 и монтажные принадлежности к ним |
по заказу |
Продолжение таблицы 7
Наименование |
Обозначение |
Количество |
Модули для подключения |
71001361, 71123799, 51517464, |
по заказу |
датчиков и модули выходных |
71023000, 71035183, 51518002, | |
сигналов |
51517465, 51518003, 71075226, 51517466, 51517467, 51517468, 51517469, 51518004, 51518005, 51518006, 51518007, 51517481, 51517482, 51517487, 51517489, 51517490, 51517491, 51517498 | |
Электронный модуль обнов- |
по заказу | |
ления ПО |
CY42 | |
Кабельные вводы и электри- |
71101768, 71101770, 71101771, |
по заказу |
ческие коннекторы |
71104942, 51517507, 71107456, 71140892, 71140893, 71092051 | |
Монтажные панели для ана- |
71180887, 71180819, 71179559, |
по заказу |
лизаторов |
71181048, 71187418, 71180390, 71180672, 71185272, 71180385, 71185814, 71200879, 71180908, 71180341 | |
Измерительные кабели: |
CYK10, CYK11, CYK12, CYK20, CYK71, CYK81 |
по заказу |
c коммутационными коробка- |
50003993, 50005276, 51518610, |
по заказу |
ми |
51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498 | |
Буферные калибровочные и |
CPY1, CPY2, CPY3, |
по заказу |
рабочие растворы |
CPY4, CPY20, CLY11, электролит для COS22D, CCY, COY, CAY40 | |
Сменные модули, запасные части, расходные материалы и растворы (согласно техническому описанию и руководству по эксплуатации) |
по заказу | |
Генераторы тестового сигнала |
MEMOCHECK CYP01D, CYP02D, CYP03D |
по заказу |
Устройство для калибровки датчиков в лаборатории |
Memobase Plus CYZ71D, CLY421 |
по заказу |
Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием |
по заказу | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости промышленным Liquiline M CM42, Smartec CLD 18ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия;
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерения рН;
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия;
Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»;
Техническая документация фирмы-изготовителя "Endress+Hauser Conducta GmbH+Co.KG", Германия.
ИзготовительФирма Endress+Hauser Conducta GmbH+Co.KG, Германия
Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
E-mail: info.pcc@endress.com
Производственные площадки:
Endress+Hauser Conducta GmbH+Co.KG, Германия
Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай
Адрес: No. 31 Jiang Tian Li Lu, Suzhou Industrial Park, 215026, China
Тел.: +86 512 6258 9010
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru,
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» августа 2022 г. № 1982
Регистрационный № 70433-18
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные WST Ревизор
Назначение средства измеренийКомплексы измерительные WST Ревизор (далее по тексту - комплексы WSTR) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности беспроводных систем WST.
Описание средства измеренийПринцип действия комплексов WSTR основан на измерении и преобразовании в автономных тегах-регистраторах Wireless Sensor Tags (далее по тексту теги WST-#) данных в кодовые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки в менеджерах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации данных на удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте НТЛ «ЭлИн» по адресу http://www.elin.ru/wst/), при доступе к которому пользователь получает возможность полномасштабной поддержки по анализу и выводу данных в беспроводных системах мониторинга WST.
Комплексы измерительные WST Ревизор выпускаются в модификациях: WSTR-13, WSTR-Pro, WSTR-Pro-ALS.
Комплексы WSTR позволяют формировать и переконфигурировать системы WST, а также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров в части изменения их установочных параметров, контролировать текущие значения основных параметров системы, извлекать результаты мониторинга из облачной базы данных, а также выполнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование для дальнейшей обработки.
Каждый комплекс WSTR состоит из:
- тегов WST-# модификаций: WST-13, WST-Pro, WST-Pro+, WST-Pro-ALS, WST-Pro-ALS+;
- менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);
- удалённого сервера, защищённого паролем (http://www.elin.ru/wst/), с установленным специализированным программным обеспечением.
Все автономные теги WST-# обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их среды.
В Таблице 1 приведён перечень комплексов WSTR с входящими в них модификациями тегов WST-#.
Таблица 1
Тип комплекса WSTR |
Тип тега WST-# |
Модификация тега WST-# |
Встроенная память результатов |
Наличие датчика для индикации движения |
Наличие датчика для индикации освещённости |
Наличие защиты от пыли и брызг |
WSTR-13 |
WST- 13 |
WST-13 |
нет |
есть |
нет |
нет |
WSTR-Pro |
WST- Pro |
WST-Pro |
8192 отсчётов |
есть |
нет |
нет |
WST-Pro+ |
8192 отсчётов |
есть |
нет |
есть | ||
WSTR-Pro-ALS |
WST-Pro-ALS |
WST-Pro-ALS |
5460 отсчётов |
нет |
есть |
нет |
WST-Pro-ALS+ |
5460 отсчётов |
нет |
есть |
есть |
Конструктивно каждый тег типа WST-# представляет собой миниатюрное автономное устройство, размещённое в плоском разъёмном корпусе-футляре. Внутри корпуса расположена многослойная печатная плата с электронной схемой тега, на которой установлена сменная литиевая батарея питания тега CR2032.
Электронная схема любого тега содержит встроенный микроконтроллер, датчик температуры и датчик относительной влажности, пьезозуммер и светодиод, которые могут генерировать соответственно звуковой и световой сигналы.
Схемы тегов модификаций WST-13, WST-Pro и WST-Pro+ содержат датчик движения, который может также исполнять функцию индикатора контроля положения дверей. Схема тегов модификаций WST-Pro-ALS и WST-Pro-ALS+ содержит фотоэлектрический датчик освещённости.
Показания датчиков движения и датчиков освещённости тегов WST-# не нормируются и используются в качестве индикатора наличия/отсутствия движения и индикатора наличия/ отсутствия освещённости, соответственно.
Схемы тегов модификаций WST-Pro, WST-Pro+, WST-Pro-ALS и WST-Pro-ALS+ в отличие от схемы тега модификации WST-13, имеют дополнительный узел оперативной памяти для хранения значений температуры, влажности и освещённости, накапливаемых при потере радиосвязи с менеджером WST-ETM.
Теги модификаций WST-Pro+ и WST-Pro-ALS+ отличаются от тегов модификаций WST-Pro и WST-Pro-ALS только повышенной пылевлагозащитой.
Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-# по радиоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI через Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить его к проводному Интернету.
Условное обозначение изделия при заказе и в конструкторской документации в зависимости от типа используемого в нём тега WST-# и степени защиты тега (группа IP) по ГОСТ 14254-2015 выполняется следующим образом:
Комплекс измерительный WSTR-## ТУ 4211-003-75525306-17
Тип используемых тегов WST-#:---------------------Г
WST-13....................................13
WST-Pro......................................Pro
WST-Pro-ALS..............................Pro-ALS
Степень защиты, обеспечиваемая корпусом тегов (IP):
IP41..............................................символ отсутствует
IP54................................................символ ‘+'
На рисунках 1, 2 представлен общий вид комплексов измерительных WST Ревизор.

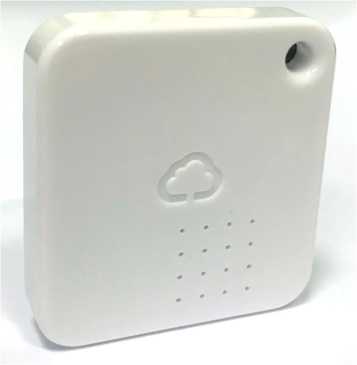

Рисунок 1 - Общий вид тегов WST-#

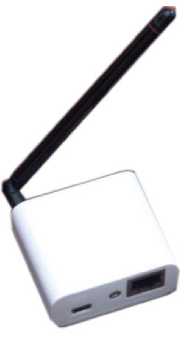

Рисунок 2 - Общий вид менеджера тегов WST-ETM
Пломбирование WST-# и WST-ETM не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Программное обеспечениеПрограммное обеспечение комплексов измерительных WST Ревизор предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО тегов WST-# и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого менеджера и не доступно для внешней модификации.
Внешнее ПО комплексов измерительных WST Ревизор реализовано в виде веб-сервиса WST_WebUI, размещено на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно по адресу http://www.elin.ru/wst/.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО тегов WST-# представлены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MyTagList.Tag |
Номер версии (идентификационный номер) ПО, не ниже |
2 |
Цифровой идентификатор программного обеспечения |
13 (для тегов типа WST-13) 21 (для тегов типа WST-Pro) 26 (для тегов типа WSTR-Pro-ALS) |
Идентификационные данные встроенного ПО менеджеров WST-ETM представлены в таблице 3.
Таблица 3
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MyT agLi st. ethAccount+TagManagerEntry |
Номер версии (идентификационный номер) ПО, не ниже |
7 |
Цифровой идентификатор программного обеспечения |
По номеру версии |
Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор
представлены в таблице 4.
Таблица 4
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
WST WebUI |
Номер версии (идентификационный номер) ПО, не ниже |
1612.02 |
Цифровой идентификатор программного обеспечения |
По номеру версии |
Метрологические и технические характеристики тегов WST-#, входящих в состав комплексов измерительных WST Ревизор приведены в таблице 5.
Таблица 5
Наименование характеристики |
Значения |
Диапазон измерений температуры, °C |
от -40 до +85 |
Пределы допускаемой абсолютной погрешности при измерении температуры в зависимости от диапазона измерения, °C |
±1,2 (от -40 до -30 °C включ.) ±1,0 (св. -30 до -15 °C включ.) ±0,8 (св. -15 до 0 °C включ.) ± 0,5 (св. 0 до +65 °C включ.) ± 0,9 (св. +65 до +85 °C) |
Разрешающая способность при измерении температуры, °C |
0,02 |
Диапазон показаний относительной влажности, % |
от 0 до 100 |
Диапазон измерений относительной влажности, % |
от 3 до 98 |
Пределы допускаемой абсолютной погрешности при измерении относительной влажности, % |
±5,0 |
Разрешающая способность при измерении относительной влажности, % |
0,12 |
Программируемый интервал между измерениями, мин |
0,5; 1; 2; 5; 10; 15; 30; 60; 240 |
Количество накопленных результатов температуры и влажности при отсутствии радиосвязи с менеджером, шт. - WST-13 - WST-Pro, WST-Pro+ - WST-Pro-ALS, WST-Pro-ALS+ |
нет 8192 5460 |
Количество программируемых пределов при контроле температур/влажности/освещенности |
один верхний и один нижний |
Диапазон частот, используемый при радиообмене, МГц |
от 431,04 до 439,36 |
FCC-идентификатор модели беспроводного устройства |
ZGW005 |
Предельная дальность связи с менеджером при прямой видимости и настройках по умолчанию, м |
200 |
Степень защиты, обеспечиваемая корпусом по ГОСТ 14254-2015:
|
IP41 IP54 |
Электропитание |
Батарея CR2032 |
Габаритные размеры, не более, мм (длина х ширина х высота) |
44x41x8,5 |
Масса, не более, г |
15 |
Средняя наработка до отказа, ч, не менее |
40 000 |
Средний срок службы, лет, не менее |
6 |
Технические характеристики менеджеров WST-ETM, входящих в состав комплексов измерительных WST Ревизор приведены в таблице 6.
Таблица 6
Наименование характеристики |
Значения |
Диапазон частот, используемый при радиообмене, МГц |
от 431,04 до 439,36 |
Максимальная мощность передатчика, мВт |
1 |
Максимальное число тегов WST-#, обслуживаемых одним менеджером |
40 |
FCC-идентификатор модели беспроводного устройства |
ZGW004 |
Тип Ethernet-порта |
10Base-T (Сервер DHCP, порты: 80 и 6667) |
Входное напряжение питания, В |
от 4,5 до 5,5 |
Максимальный ток потребления, не более, мА |
300 |
Температура окружающего воздуха, °С |
от +10 до +35 |
Относительная влажность воздуха, не более, % |
80 |
Габаритные размеры, мм (длина х ширина х высота) |
48x55x22 |
Масса без сетевого адаптера и кабелей питания и подключения, г |
55 |
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные WST Ревизор типографским способом, а также на корпуса менеджеров и тегов посредством наклейки соответствующих номерных этикеток.
Лист № 6
Всего листов 6 Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
Наименование |
Количество |
Тег модификации WST-13, или WST-Pro / WST-Pro+, или WST-Pro ALS / WST-Pro-ALS+ в зависимости от типа комплекса WST Ревизор (WSTR-13, WSTR-Pro, WSTR-Pro-ALS) |
1 шт. (по дополнительному заказу допускается изменение количества поставляемых единиц наименования) |
или WST-Pro ALS / WST-Pro-ALS+ |
1 шт. |
Менеджер WST-ETM |
1 шт. |
Сетевой адаптер питания с USB-выходом |
1 шт. |
Кабель USB/mini USB |
1 шт. |
Ethernet-пачкорд |
1 шт. |
Паспорт |
1 экз. |
«Комплексы измерительные WST Ревизор. Руководство по эксплуатации» (в электронном виде) |
1 экз. |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным WST РевизорГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 4211-003-75525306-2017 Комплексы измерительные WST Ревизор. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-Техническая Лаборатория
Электронные Инструменты» (ООО «НТЛ «ЭлИн»)
ИНН 7704536376
Адрес места осуществления деятельности: 111397, г. Москва, пр-кт Зелёный, д. 20, помещ. I, этаж 7, комната 22
Телефон: +7 (909) 694-9587, +7 (916) 389-1861, +7 (985) 043-8251
E-mail: common@elin.ru
Web-сайт: www.elin.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» августа 2022 г. № 1982
Лист № 1
Всего листов 4
Регистрационный № 74437-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные iBDL Ревизор (iBDLR-5L)
Назначение средства измеренийКомплексы измерительные iBDL Ревизор (iBDLR-5L) (далее по тексту - комплексы iBDLR-5L) предназначены для измерений, регистрации и мониторинга температуры.
Описание средства измеренийПринцип действия комплексов iBDLR-5L основан на преобразовании кодовых сигналов от автономных регистраторов температуры, сохраняемых в цифровой форме в их энергонезависимой памяти, в данные для визуализации и представления результатов измерений в форме таблиц, графиков и отчётных документов.
Основой комплексов измерительных iBDL Ревизор (iBDLR-5L) являются автономные регистраторы DS1925L-F5 (далее - регистраторы iBDL), которые обеспечивают измерение и мониторинг температуры окружающей их среды. Электронная схема регистраторов включает в себя датчик температуры, часы реального времени, узел энергонезависимой памяти, литиевый элемент питания и управляющий микроконтроллер. Каждый регистратор представляет собой автономный программируемый самописец, фиксирующий температуру окружающей среды в течение заданного пользователем промежутка времени. Считывание информации, накопленной в регистраторах, и запись в них новых установочных параметров производится с помощью персонального компьютера по интерфейсу 1-Wire.
Конструктивно регистраторы размещены в герметичных миниатюрных корпусах, изготовленных из нержавеющей стали, что позволяет использовать их в агрессивных средах, в условиях механических воздействий и в электромагнитных полях.
Условное обозначение изделия при заказе и в конструкторской документации выполняется следующим образом:
Комплекс iBDLR-5L-U ТУ 4211-004-75525306-18
Тип используемых регистраторов: DS1925L-F5
Тип адаптера:
U (ML94 для USB-порта)
На рисунке 1 представлен общий вид комплекса iBDLR-5L и входящих в его состав компонентов.
Рисунок 1 - Общий вид комплекса iBDLR-5L и входящих в его состав компонентов
Пломбирование комплексов измерительных iBDL Ревизор (iBDLR-5L) не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Программное обеспечениекомплексов измерительных iBDL Ревизор (iBDLR-5L) предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО находится в ПЗУ, размещённом в неразборном корпусе регистраторов DS1925L-F5, и недоступно для внешней модификации.
Автономное ПО комплекс iBDLR-5L реализовано в виде файлов операционной системы и устанавливается на жёстком диске персонального компьютера.
В регистраторах DS1925L-F5 предусмотрена возможность использования паролей для защиты от несанкционированного чтения метрологических данных и изменения параметров (режимов) работы самого устройства. Установка паролей осуществляется пользователем на этапе предварительного программирования регистраторов DS1925L-F5 с помощью программы iBDL_R.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов DS1925L-F5 представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Thermochron |
Номер версии ПО, не ниже |
53Н |
Цифровой идентификатор программного обеспечения |
5 3 xxxxxxxxxxxxyy(*) |
Примечание: (*) где: 53 - групповой код (фиксированный для всех регистраторов); xxxxxxxxxxxx - индивидуальный идентификационный код регистраторов; yy - контрольная сумма 14-ти предыдущих разрядов, состоящих из группового кода и индивидуального идентификационного кода регистраторов. |
Идентификационные данные автономного ПО комплексов измерительных iBDL Ревизор (iBDLR-5L) представлены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
iBDLdll |
Номер версии (идентификационный номер) ПО, не ниже |
4.1 |
Цифровой идентификатор программного обеспечения |
B1368979 |
Метрологические и технические комплексов измерительных iBDL Ревизор (iBDLR-5L) приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значения |
Диапазон измерений температуры, °C |
от -40 до +85 |
Пределы допускаемой абсолютной погрешности при измерении температуры при 8-разрядном преобразовании, °C |
±1,0 |
Пределы допускаемой абсолютной погрешности при измерении температуры при 11-разрядном преобразовании, °C |
±0,5 |
Разрешающая способность при измерении температуры, °C:
|
0,5 0,0625 |
Программируемый интервал между измерениями температуры, мин |
от 3 до 16383 |
Программируемое время задержки старта регистрации, мин |
от 0 до 16777215 |
Объем памяти последовательных отсчетов, измерений:
|
125440 62720 |
Количество программируемых пределов |
2 |
Объем дополнительной памяти хранения ярлыка, байт |
512 |
Габаритные размеры регистраторов DS1925L-F5, мм:
|
17,3 5,9 |
Масса регистраторов DS1925L-F5, г |
3,3 |
Рабочие условия эксплуатации регистраторов DS1925L-F5:
|
от -40 до +85 не более 98 (при температуре +25 °С) от 86 до 106,7 |
Рабочие условия эксплуатации вспомогательных аппаратных средств:
|
от +10 до +35 не более 80 (при температуре +25 °С) от 86 до 106,7 |
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные iBDL Ревизор (iBDLR-5L) типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Количество |
Примечание |
Комплексы измерительные iBDL Ревизор (iBDLR-5L) в составе:
|
1 шт. 1 шт. 1 шт. 1 шт. |
В соответствии с заказом В соответствии с заказом |
Программный пакет iBDL R в электронном виде |
1 шт. |
- |
Паспорт |
1 экз. |
На комплекс в комплекте с регистраторами в кол-ве не более 20 шт. |
Комплекс измерительный iBDL Ревизор (iBDLR-5L). Руководство по эксплуатации. (в электронном виде) |
1 экз. |
- |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным iBDL Ревизор (iBDLR-5L)ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 4211-004-75525306-18 Комплексы измерительные iBDL Ревизор (iBDLR-5L). Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»)
ИНН 7704536376
Адрес места осуществления деятельности: 111397, г. Москва, пр-кт Зелёный, д. 20, помещ. I, этаж 7, комната 22
Телефон: +7 (909) 694-9587, +7 (916) 389-1861, +7 (985) 043-8251 E-mail: common@elin.ru
Web-сайт: www.elin.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» августа 2022 г. № 1982
Лист № 1 Регистрационный № 76253-19 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA
Назначение средства измеренийАнализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA предназначены для непрерывных измерений массовой концентрации кремния, карбоната кальция (жесткости), растворенного кислорода, общего и свободного хлора, общего органического углерода (ООУ), нитратов, pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, химического потребления кислорода (ХПК), мутности, содержания взвешенных веществ и установления показаний содержания диоксида хлора.
Описание средства измеренийАнализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA представляют собой пластиковый или металлический шкаф, в котором размещены фотометр и контроллер, сосуд для сбора пробы (опция), вентиляционное отверстие для охлаждения реагентов и продления срока их годности (опция), лоток, на котором установлены бутыли для реагентов, очистителя и стандартных растворов.
Принцип действия анализаторов Liquiline System CA80SI и Liquiline System CA80HA основан на спектрофотометрическом измерении содержания исходного компонента. Подготовленный образец поступает в реакционную камеру, где при добавлении соответствующего реактива в результате химической реакции меняется цвет раствора. Интенсивность поглощения светового потока, пропорциональная концентрации измеряемого компонента в пробе, измеряется спектрофотометром. Чтобы компенсировать влияние мутности и других загрязнений, а также износ и старение светодиодов, перед анализом пробы выполняют холостой опыт, результат которого учитывают при обработке результатов измерений. Постоянная температура спектрофотометра поддерживается системой контроля температуры.
Анализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA могут комплектоваться системами пробоподготовки Liquiline System CAT810, Liquiline System CAT820, Liquiline System CAT860.
Система Liquiline System CAT860 предназначена для отбора и фильтрации пробы при входном контроле на предприятиях по очистке сточных вод. В системе Liquiline System CAT860 предусмотрена автоматическая функция обратной промывки моющим раствором и сжатым воздухом для удаления жира и белков, чтобы предотвратить блокирование керамического фильтра. Система Liquiline System CAT860 комплектуется керамическим мембранным фильтром с размером пор 0,1 мкм.
Связь систем фильтрации с анализатором жидкости осуществляется по протоколу Memosens, управление - через анализатор.
Система Liquiline System CAT820 предназначена для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод. Эта система пробо-подготовки может комплектоваться различными фильтрами и устройствами очистки, адаптированными к различным видам проб. Связь с анализатором жидкости с помощью протокола Memosens, управление через анализатор. Система Liquiline System CAT820 снабжена функцией обратной продувки сжатым воздухом (версия с технологией Memosens).
Система Liquiline System CAT810 используется для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод или после отбора из трубопровода, находящегося под давлением, благодаря малому мертвому объему, система отражает процесс изменения оперативно и сокращает время отклика. Система оснащена сетчатым фильтром с поперечным потоком, чтобы избежать забивки.
Результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются с анализатора в персональный компьютер, контроллер, устройство индикации, регистрации.
Программное обеспечение анализаторов предусматривает диагностику состояния прибора.
Анализаторы Liquiline System CA80SI и Liquiline System CA80HA могут комплектоваться различными типами датчиков (до четырех) в зависимости от аналитической задачи: датчиками для определения pH, окислительно-восстановительного потенциала (ОВП), содержания растворенного кислорода, удельной электрической проводимости, общего, свободного, диоксида хлора, химического потребления кислорода (ХПК), общего органического углерода (ООУ), мутности, содержания взвешенных веществ, нитратов.
Для измерений рН применяют датчики CPS11D, CPS11E, CPS16D, CPS16E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS341D, CPS34E, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Все датчики для измерений рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Измеряемое напряжение преобразуется в соответствующее значение рН, в соответствии с уравнением Нернста с учетом температурной компенсации.
Датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E используются для измерений окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерений ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.
Для измерений содержания растворенного кислорода в воде анализаторы комплектуют электрохимическими COS22D, COS22E, COS51D, COS51E и оптическими COS61D, COS61E, COS81D, COS81E датчиками, которые оснащены температурными сенсорами.
Анализаторы жидкости промышленные Liquiline System CA80SI и Liquiline System CA80HA могут комплектоваться одним из следующих датчиков удельной электрической проводимости: CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.
Массовую концентрацию нитратов, общего органического углерода (ООУ), химического потребления кислорода (ХПК) в питьевой, технологической и сточной воде измеряют фотометрическим датчиком CAS51D. Массовую концентрацию нитратов измеряют в диапазоне длин волн от 190 до 230 нм. Измерение ХПК или ООУ производят на длине волны 254 нм.
Для измерений мутности и массовой концентрации взвешенных веществ используются датчики CUS51D, CUS52D, CUS50D.
Концентрацию свободного хлора измеряют с помощью датчиков CCS51D, CCS142D, общего хлора - CCS120D, диоксида хлора - CCS50D. Для определения содержания общего, свободного, диоксида хлора в воде используется амперометрический принцип измерений, основанный на изменении электрохимического потенциала в результате течения окислительно-восстановительной реакции под действием проникающего через полупроницаемую мембрану хлора.
Все датчики подключаются к анализатору жидкости по технологии Memosens, позволяющей преобразовывать аналоговый сигнал в цифровой с системой хранения данных о калибровке и режимных параметрах процесса. Применение технологии Memosens для измерений дает возможность избежать окисления и коррозии контактов; разнести датчик и преобразователь на расстояние 100 и более метров; калибровать цифровой датчик в лабораторных условиях.
Общий вид анализаторов жидкости промышленных Liquiline System CA80SI и Liqui-line System CA80HA представлен на рисунке 1.
Пломбирование анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA не предусмотрено.
а) Liquiline System CA80HA
Рисунок 1 - Общий вид анализаторов жидкости промышленных.
б) Liquiline System CA80SI
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень C). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Liquiline Software | |
Идентификационное наименование ПО |
device 01-06-00.img |
Номер версии (идентификационный номер ПО) |
не ниже 01.06.00 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 2 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI
Наименование характеристик |
Значение |
Диапазон показаний SiO2, мкг/дм3 |
от 0,5 до 10 |
Диапазон измерений SiO2, мкг/дм3: CA80SI AAAH |
от 10 до 200 |
CA80SI AAAJ |
от 50 до 5000 |
Пределы допускаемой приведенной погрешности, % |
±5 в диапазонах измерений от 10 до 100 мг/дм3 включ. св. 50 до 100 мг/дм3 включ. |
Пределы допускаемой относительной погрешности, % |
±5 в диапазонах измерений от 100 до 200 мг/дм3 включ. св. 100 до 5000 мг/дм3 включ. |
Диапазон температуры анализируемой среды, °С |
от +5 до +45 |
Максимальное давление анализируемой среды, МПа |
0,5 |
Таблица 3 - Метрологические характеристики анализаторов жидкости промышленных
Liquiline System CA80HA
Наименование характеристики |
Значение |
Диапазон измерений CaCO3 ( жесткости воды)*, мг/дм3 |
от 0,3 до 80 |
Пределы допускаемой приведенной погрешности, % |
±3 |
Диапазон температуры анализируемой среды, °С |
от +4 до +40 |
Максимальное давление анализируемой среды, МПа |
0,5 |
Примечание - *Пересчет массовой концентрации CaCO3 в ° Ж по ГОСТ 52029-2003. |
Таблица 4 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками CPS11D, CPS11E, CPS16D, CPS16E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS341D, CPS34E, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E
Наименование характеристики |
Значение |
Диапазон измерений p4: - датчики CPS11D, CPS11E, CPS16D, CPS16E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS341D, CPS34E, CPS31D, CPS31E |
от 0 до 14 |
Пределы допускаемой абсолютной погрешности, рН |
±0,05 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS76D, CPS76E, CPS16D, CPS16E |
от -15 до +135 |
- датчики CPS171D, CPS61E |
от 0 до +140 |
- датчики CPS91D, CPS91E, CPS96D, CPS96E |
от 0 до +110 |
- датчики CPS71D, CPS71E, CPS341D, CPS34E |
от 0 до +140 |
- датчики CPF81D, CPF81E, CPS441D, CPS471D, CPS491D |
от 0 до +110 |
- датчики CPS97D, CPS97E |
от -15 до +110 |
- датчики CPS47D, CPS47E, CPS77D, CPS77E |
от -15 до +135 |
- датчики CPS31D, CPS31E |
от 0 до +80 |
Максимальное давление анализируемой среды, МПа: - датчики CPS11D, CPS11E, CPS16D, CPS16E |
1,6 |
- датчики CPS71D, CPS71E, CPS441D, CPS471D, CPS491D, CPF81D, CPF81E |
1,0 |
- датчики CPS31D, CPS31E |
0,4 |
- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E |
1,3 |
- датчик CPS341D, CPS34E |
0,6 |
- датчики CPS171D, CPS61E |
0,7 |
- датчики CPS41D, CPS41E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E |
1,1 |
Таблица 5 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E
Наименование характеристики |
Значение |
Диапазоны измерений ОВП с датчиками CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E, мВ |
от -1500 до +1500 |
Пределы допускаемой абсолютной погрешности, мВ: | |
- датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E |
±5 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E |
от -15 до +135 |
- датчики CPF82D, CPF82E, CPS92D, CPS92E |
от 0 до +110 |
Максимальное давление анализируемой среды, МПа: - датчики CPS12D, CPS12E |
0,6 |
- датчики CPS42D, CPS42E |
1 |
- датчики CPS72D, CPS72E |
1,0 |
- датчики CPS92D, CPS92E, CPS76D, CPS96D, CPS96E |
1,3 |
- датчики CPF82D, CPF82E |
1,0 |
Таблица 6 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками COS22D, COS22E, COS51D, COS51E, COS81D, COS81E, COS61D, COS61E
Наименование характеристики |
Значение |
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,001 до 2 от 0,01 до 20 |
- датчики COS51D, COS51E |
от 0,01 до 100 |
- датчики COS61D, COS61E |
от 0,01 до 20 |
- датчики COS81D, COS81E |
от 0,004 до 30 |
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,01 до 2 от 0,01 до 20 |
- датчики COS51D, COS51E |
от 0,01 до 20 |
- датчики COS61D, COS61E |
от 0,01 до 20 |
- датчики COS81D, COS81E |
от 0,01 до 20 |
Пределы допускаемой приведенной погрешности, %: - датчики COS22D, COS22E, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E |
±3 в диапазоне измерений от 0,01 до 2 мг/дм3 |
Пределы допускаемой относительной погрешности, %: - датчик COS22D, COS22E, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E |
±3 в диапазоне измерений |
Наименование характеристики |
Значение от 2 до 20 мг/дм3 |
Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E |
от -5 до +135 |
- датчики COS51D, COS51E, COS61D, COS61E |
от -5 до +50 |
- датчики COS81D, COS81E |
от -10 до +80 |
Максимальное давление анализируемой среды, МПа: - датчики COS22D, COS22E |
1,2 |
- датчики COS51D, COS51E, COS61D, COS61E |
1,0 |
- датчики COS81D, COS81E |
1,3 |
Таблица 7 - Метрологические характеристики анализаторов жидкости промышленных
Liquiline System CA80SI и Liquiline System CA80HA с датчиками CLS15D, CLS15E,
CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E | |
Наименование характеристики |
Значение |
Диапазоны измерений удельной электрической проводимости (УЭП) См/м: - датчики CLS15D, CLS15E |
от 4-10-6 до 2-10-3 от 1-10-5 до 2-10-2 |
- датчики CLS16D, CLS16E |
от 4-10-6 до 5-10-2 |
- датчики CLS21D, CLS21E |
от 1-10-3 до 2 |
- датчики CLS50D, CLS50E, CLS54D, CLS54E |
от 2-10-4 до 200 |
- датчики CLS82D, CLS82E |
от 1-10-4 до 50 |
Пределы допускаемой приведенной погрешности, %: - датчики CLS15D, CLS15E |
±3 в диапазоне от 4-10-6 до 1-10-4 См/м |
- датчики CLS16D, CLS16E |
±3 в диапазоне от 4-10-5 до 1-10-4 См/м |
Пределы допускаемой относительной погрешности, %: - датчики CLS15D, CLS15E |
±3 в диапазонах (св. 1-10-4 до 2-10-2 включ.) См/м (св. 1-10-4 до 2-10-3 включ.) См/м |
- датчики CLS21D, CLS21E |
±3 в диапазоне от 1-10-3 до 2 См/м |
- датчики CLS50D, CLS50E, CLS54D, CLS54E |
± 3 в диапазоне от 2-10-4 до 200 См/м |
- датчики CLS82D, CLS82E |
± 3 в диапазоне от 1 -10-4 до 50 См/м |
Диапазон компенсации температуры анализируемой среды, °С: - датчики CLS15D, CLS15E |
от -20 до +140 |
- датчики CLS16D, CLS16E |
от -5 до +150 |
- датчики CLS21D, CLS21E |
от -20 до +135 |
- датчики CLS50D, CLS50E |
от -20 до +180 |
- датчики CLS54D, CLS54E |
от -10 до +150 |
- датчики CLS82D, CLS82E |
от -5 до +120 |
Максимальное давление анализируемой среды, МПа: - датчики CLS15D, CLS15E, CLS16D, CLS16E, CLS54D, CLS54E |
1,2 |
- датчики CLS21D, CLS21E, CLS82D, CLS82E |
1,6 |
- датчики CLS50D, CLS50E |
2,0 |
Таблица 8 - Метрологические характеристики анализаторов жидкости промышленных
Liquiline System CA80SI и Liquiline System CA80HA с датчиком CAS51D
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм3: - датчик CAS51D-A2, размер кюветы 2 мм |
от 0,1 до 50 |
- датчик CAS51D-A1, размер кюветы 8 мм |
от 0,01 до 20 |
Пределы допускаемой погрешности: абсолютной, мг/дм3: - датчик CAS51D-A2 |
±0,2 в диапазоне от 0,1 до 10,0 мг/дм3 |
- датчик CAS51D-A1 |
±0,04 в диапазоне от 0,01 до 2,00 мг/дм3 |
приведенной, %: - датчик CAS51D-A2 |
±2 в диапазоне св. 10 до 50 мг/дм3 включ. |
- датчик CAS51D-A1 |
±2 в диапазоне св. 2,0 до 20,0 мг/дм3 включ. |
Диапазон показаний химического потребления кислорода, мгО2/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,15 до 1,5 |
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 0,75 до 7,5 |
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 2,5 до 20 |
Диапазон измерений химического потребления кислорода, мгО2/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 1,5 до 75 |
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 7,5 до 370 |
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 20 до 1000 |
Пределы допускаемой приведенной погрешности, % |
±2 |
Диапазон показаний массовой концентрации общего органического углерода, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,06 до 0,6 |
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 0,3 до 3 |
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 0,9 до 8 |
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,6 до 30 |
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 3 до 150 |
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 8 до 410 |
Пределы допускаемой приведенной погрешности, % |
±2 |
Диапазон температуры анализируемой среды, °С |
от 5 до 50 |
Диапазон давления анализируемой среды, МПа |
от 0,05 до 1 |
Таблица 9 - Метрологические характеристики анализаторов жидкости промышленных
Liquiline System CA80SI и Liquiline System CA80HA с датчиками CUS52D, CUS51D, CUS50D
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации взвешенных веществ (по каолину), г/дм3: - датчик CUS52D |
от 0 до 0,6 |
- датчики CUS51D, CUS50D |
от 0 до 4 |
Пределы допускаемой приведенной погрешности измерений массовой концентрации взвешенных веществ, % |
±8 в диапазоне от 0 до 0,6 г/дм3 |
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ по каолину, %: -датчики CUS51D, CUS50D |
±8 в диапазоне от 0,6 до 4 г/дм3 |
Диапазон показаний мутности, ЕМФ: - датчик CUS51D |
от 0 до 10000 |
Диапазон измерений мутности, ЕМФ: - датчики CUS51D, CUS52D, CUS50D |
от 0 до 4000 |
Пределы допускаемой приведенной погрешности, %: | |
- датчики CUS51D, CUS52D, CUS50D |
±4 в диапазоне от 0 до 10 ЕМФ |
Пределы допускаемой относительной погрешности, %: - датчики CUS51D, CUS52D, CUS50D |
±4 в диапазоне св. 10 до 4000 ЕМФ включ. |
Диапазон температуры анализируемой среды, °С: - датчик CUS52D |
от 0 до +55 |
- датчик CUS51D |
от -5 до +50 |
- датчик CUS50D |
от -20 до +85 |
Диапазон давления анализируемой среды, МПа: - датчики CUS52D, CUS51D, CUS50D |
от 0,05 до 1 |
Таблица 10 - Метрологические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA с датчиками CCS51D, CCS142D, CCS120D, CCS50D
Наименование характеристики |
Значение |
Диапазоны измерений массовой концентрации свободного хлора, мг/дм3: - датчик CCS142D-G |
от 0,01 до 5 |
- датчик CCS142D-A |
от 0,05 до 20 |
- датчик CCS51D 11 AD |
от 0 до 5 |
- датчик CCS51D 11 BF |
от 0 до 20 |
- датчик CCS51D 11 CJ |
от 0 до 200 |
Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, % -датчик CCS'1420-А |
±10 в диапазоне от 0,02 до 0,2 мг/дм3 |
- датчик CCS142D-G |
±10 в диапазоне от 0,05 до 0,5 мг/дм3 |
|
±10 в диапазоне от 0 до 0,2 мг/дм3 |
Пределы допускаемой относительной погрешности измерений содержания свободного хлора, % | |
- датчик CCS142D^ |
±10 в диапазоне св. 0,2 до 5 мг/дм3 включ. |
- датчик CCS142D-G |
±10 в диапазоне св. 0,5 до 5 мг/дм3 включ. ±5 в диапазоне cb. 5 до 20 мг/дм3 включ. |
- датчик CCS51D 11 AD |
±10 в диапазоне св. 0,2 до 5 мг/дм3 включ. |
- датчик CCS51D 11 BF |
±5 в диапазоне св. 5 до 20 мг/дм3 включ. |
- датчик CCS51D 11 CJ |
±5 в диапазоне св. 5 до 200 мг/дм3 включ. |
Диапазон компенсации температуры анализируемой среды, °С: - датчик CCS142D-G |
от +2 до +45 |
- датчик CCS142D-A |
от +2 до +45 |
- датчик CCS51D |
от 0 до +55 |
Максимально допустимое давление анализируемой среды, МПа |
0,1 |
Диапазоны показаний массовой концентрации диоксида хлора, мг/дм3: - датчик CCS50D-**AD |
от 0,0007 до 5 |
- датчик CCS50D-**BF |
от 0,004 до 20 |
- датчик CCS50D-**CJ |
от 0,025 до 200 |
Диапазон компенсации температуры анализируемой среды, °С |
от 0 до +55 |
Максимально допустимое давление анализируемой среды, МПа |
0,1 |
Наименование характеристики |
Значение |
Диапазоны измерений массовой концентрации свободного хлора, мг/дм3: - датчик CCS142D-G |
от 0,01 до 5 |
- датчик CCS142D-A |
от 0,05 до 20 |
- датчик CCS51D 11 AD |
от 0 до 5 |
- датчик CCS51D 11 BF |
от 0 до 20 |
- датчик CCS51D 11 CJ |
от 0 до 200 |
Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, % -датчик CCS'1420-А |
±10 в диапазоне от 0,02 до 0,2 мг/дм3 |
- датчик CCS142D-G |
±10 в диапазоне от 0,05 до 0,5 мг/дм3 |
|
±10 в диапазоне от 0 до 0,2 мг/дм3 |
Пределы допускаемой относительной погрешности измерений содержания свободного хлора, % | |
- датчик CCS142D^ |
±10 в диапазоне св. 0,2 до 5 мг/дм3 включ. |
- датчик CCS142D-G |
±10 в диапазоне св. 0,5 до 5 мг/дм3 включ. ±5 в диапазоне cb. 5 до 20 мг/дм3 включ. |
- датчик CCS51D 11 AD |
±10 в диапазоне св. 0,2 до 5 мг/дм3 включ. |
- датчик CCS51D 11 BF |
±5 в диапазоне св. 5 до 20 мг/дм3 включ. |
- датчик CCS51D 11 CJ |
±5 в диапазоне св. 5 до 200 мг/дм3 включ. |
Диапазон компенсации температуры анализируемой среды, °С: - датчик CCS142D-G |
от +2 до +45 |
- датчик CCS142D-A |
от +2 до +45 |
- датчик CCS51D |
от 0 до +55 |
Максимально допустимое давление анализируемой среды, МПа |
0,1 |
Диапазоны показаний массовой концентрации общего хлора с датчиком CCS120D, мг/дм3 |
от 0,1 до 10 |
Диапазон температуры анализируемой среды, °С |
от +5 до +45 |
Максимально допустимое давление, МПа |
0,1 |
Таблица 11 - Основные технические характеристики анализаторов жидкости промышленных Liquiline System CA80SI и Liquiline System CA80HA
Наименование характеристики |
Значение |
Напряжение электрического питания:
|
220^ 24 |
- частота переменного тока, Гц |
50 ± 1 |
Условия эксплуатации: - температура окружающей среды, °C |
от 5 до 40 |
- относительная влажность (без конденсации) при температуре +25 ОС, % |
от 10 до 95 |
- атмосферное давление, МПа |
от 0,05 до 0,1 |
Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации анализаторов жидкости. |
наносится на корпус анализатора заводским способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализаторы жидкости пр омышленные |
Liquiline System CA80SI, Liquiline System CA80HA |
по заказу |
Системы пробоподготовки |
Liquiline System CAT810, Liquiline System CAT820, Liquiline System CAT860 |
по заказу |
Датчики |
CPS11D, CPS11E, CPS16D, CPS16E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS76D, CPS76E, CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E, CPS471D, CPS441D, CPS491D, CPS341D, CPS34E, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, COS22D, COS22E, COS51D, COS51E, COS81D, COS81E, COS61D, COS61E, CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E, CCS51D, CCS142D, CCS120D, CCS50D, CUS51D, CUS52D, CUS50D, CAS51D |
по заказу |
Продолжение таблицы 12
Наименование |
Обозначение |
Количество |
Защитная арматура датчиков CCA250, CCA151, CPA111, CPA 140, CPA240, CPA250, CPA442, CPA842, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA530, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, COA250, COA451, CUA120, CUA250, CUA451, CYA251, CYA112, CYH112 и мон тажные принадлежности к ним |
по заказу | |
Модули для подключения датчиков и модули выходных сигналов |
71001361, 71123799, 51517464, 71023000, 71035183, 51518002, 51517465, 51518003, 71075226, 51517466, 51517467, 51517468, 51517469, 51518004, 51518005, 51518006, 51518007, 51517481, 51517482, 51517487, 51517489, 51517490, 51517491, 51517498 |
по заказу |
Растворы для проведения калориметрической реакции и калибровки анализатора CY80XX, вода для калибровки анализатора CA80SI с содержанием SiO2 0 мкг/л код заказа CY80SI-AH+TA, вода для калибровки анализатора CA80HA с содержанием СаСО3 0 мкг/л, код заказа CY80HA--22+TA |
- |
по заказу |
Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81c коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498 |
- |
по заказу |
Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием |
- |
- |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости промышленным Liquiline System CA80SI и Liquiline System CA80HA.ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия;
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерения рН;
Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»;
Техническая документация фирмы-изготовителя "Endress+Hauser Conducta GmbH+Co.KG", Германия.
ИзготовительФирма Endress+Hauser Conducta GmbH+Co.KG, Германия
Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
E-mail: info.pcc@endress.com
Производственные площадки:
Endress+Hauser Conducta GmbH+Co.KG, Германия
Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай
Адрес: No. 31 Jiang Tian Li Lu, Suzhou Industrial Park, 215026, China
Тел.: +86 512 6258 9010
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495)437-5577, факс: +7 (495) 437-5666
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» августа 2022 г. № 1982
Лист № 1 Регистрационный № 76563-19 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T
Назначение средства измеренийКомплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T (далее по тексту - комплексы WSTR) предназначенны для измерений, регистрации и мониторинга температуры и относительной влажности, а также организации беспроводных систем мониторинга WST.
Описание средства измеренийПринцип действия комплексов WSTR основан на измерении и преобразовании в автономных тегах-регистраторах Wireless Sensor Tags (далее по тексту теги WST-#) данных в кодовые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки в менеджерах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации данных на удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте НТЛ «ЭлИн» по адресу https://elin.ru/wst/), при доступе к которому пользователь получает возможность полномасштабной поддержки по анализу и выводу данных в беспроводных системах мониторинга WST.
Комплексы WSTR позволяют формировать и переконфигурировать системы WST, а также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров в части изменения их установочных параметров, контролировать текущие значения основных параметров системы, извлекать результаты мониторинга из облачной базы данных, а также выполнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование для дальнейшей обработки.
Каждый комплекс WSTR состоит из:
-

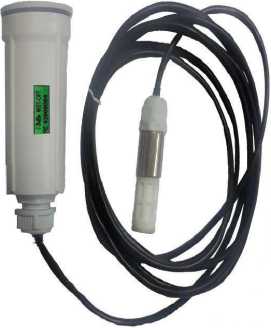

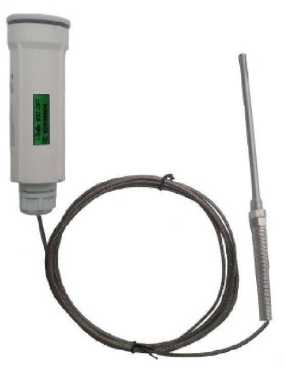

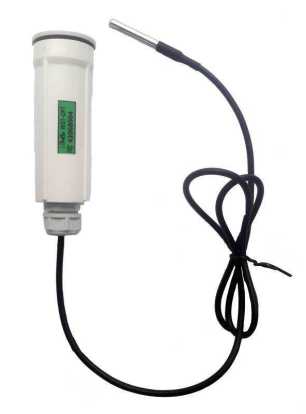

- тегов WST-# модификаций: WST-OPB-B, WST-OPB-S, WST-OPT-B, WST-OPT-T.
-
- менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);
-
- удалённого сервера, защищённого паролем (https://elin.ru/wst/), с установленным специализированным программным обеспечением.
Все автономные теги WST-# обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их среды.
В Таблице 1 приведён перечень комплексов WSTR с входящими в них модификациями тегов WST-#.
Таблица 1
Тип комплекса WSTR |
Тип тега WST-# |
Встроенная память результатов |
Наличие датчика для измерения температуры зонда |
Наличие датчика для измерения температуры корпуса тега |
Наличие датчика для измерения влажности среды зонда |
WSTR-OPB-B |
WST-OPB-B |
16384 отсчёта |
есть |
нет |
нет |
WSTR-OPB-S |
WST-OPB-S |
8192 отсчётов |
есть |
нет |
есть |
WSTR-OPT-B |
WST-OPT-B |
8192 отсчётов |
есть |
есть |
нет |
WSTR-OPT-T |
WST-OPT-T |
8192 отсчётов |
есть |
есть |
нет |
Конструктивно каждый тег WST-# состоит из корпуса тега и выносного зонда. Тег представляет собой автономное устройство, размещённое в герметичном цилиндрическом корпусе-футляре с установленным на нём кабельным вводом, через который наружу выведен кабель зонда. Внутри корпуса расположена многослойная печатная плата с электронной схемой тега, на которой также установлен клеммник или разъём для подключения зонда и сменная литий-ионхлоридная батарея питания тега ER14250.
Каждый из тегов WST-# обеспечивает измерение температуры среды, в которой находится их выносной зонд, теги модификаций WST-OPT-B и WST-OPT-T дополнительно измеряют температуру корпуса, а теги модификации WST-OPB-S дополнительно обеспечивают измерение влажности среды, в которой находится их выносной зонд. Тэги WST-OPB-B и WST-OPT-T имеют исполнения отличающиеся длиной соединительного кабеля.
Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-# по радиоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI через Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить его к проводному Интернету.
Условное обозначение изделия при заказе и в конструкторской документации в зависимости от типа используемого в нём тега WST-# и степени защиты тега (группа IP) по ГОСТ 14254-2015 выполняется следующим образом:
Комплекс измерительный WSTR-###-# ТУ 4211-005-75525306-19
Тип используемых тегов WST-#: -----------------—I
WST-OPT....................................OPT
WST-OPB........................................OPB
Тип используемого зонда:
B......................................................зонд с датчиком DS18B20
S.......................................................зонд с датчиком SHT20
T..............................................термопарный зонд
На рисунках 1-4 представлен общий вид компонентов комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T.
Рисунок 1 - Общий вид тегов
WST-OPB-B и WST-OPT-B
Рисунок 2 - Общий вид тегов
WST-OPB-S
Рисунок 3 - Общий вид те
гов WST-OPT-T
Рисунок 4 - Общий вид менеджера тегов WST-ETM
Пломбирование WST-# и WST-ETM не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Программное обеспечениеПрограммное обеспечение комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО тегов WST-# и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого менеджера и не доступно для внешней модификации.
Внешнее ПО комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T реализовано в виде веб-сервиса WST_WebUI, размещено на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно по адресу https://elin.ru/wst/.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО тегов WST-# представлены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MyTagList.Tag |
Номер версии (идентификационный номер) ПО, не ниже |
4 |
Цифровой идентификатор программного обеспечения |
42 |
Идентификационные данные встроенного ПО менеджеров WST-ETM представлены в таблице 3.
Таблица 3
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MyT agLi st.ethAccount+ T agManagerEntry |
Номер версии (идентификационный номер) ПО, не ниже |
7 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T представлены в таблице 4.
Таблица 4
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
WST WebUI |
Номер версии (идентификационный номер) ПО, не ниже |
1904.01 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Метрологические и основные технические характеристики тегов WST-#, входящих в состав комплексов измерительных WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T приведены в таблице 5.
Таблица 5
Наименование характеристики |
Значения |
Диапазон измерений температуры внешним зондом, °C
|
от -50 до +125 от -40 до +125 от -80 до +300 |
Пределы допускаемой абсолютной погрешности при измерении температуры внешним зондом в зависимости от диапазона измерения для WST-OPB-B, WST-OPT-B, °C |
±0,5 (от -10 до +85 °С включ.) ±2,0 (от -50 до +125 °С включ.) |
Пределы допускаемой абсолютной погрешности при измерении температуры зонда в зависимости от диапазона измерения для WST-OPB-S, °C |
±1,2 (от -40 до -30°C включ.) ±1,0 (св. -30 до -15°C включ.) ±0,8 (св. -15 до 0°C включ.) ±0,5 (св. 0 до +65°C включ.) ±1,0 (св. +65 до +85°C включ.) ±1,8 (св. +85 до +125°C включ.) |
Пределы допускаемой абсолютной погрешности при измерении температуры внешним зондом для WST-OPT-T, °C |
±3,5 (от -80 до -60 °С включ.) ±2,5 (св. -60 до -50 °С включ.) ±2,0 (св. -50 до +100 °С включ.) ±2,5 (св. +100 до +200 °С включ.) ±3,0 (св. +200 до +300 °С) |
Разрешающая способность при измерении температуры внешним зондом, °C - WST-OPB-B, WST-OPT-B |
0,0625 |
- WST-OPB-S |
0,01 |
- WST-OPT-T |
0,03125 |
Диапазон измерений температуры корпуса для WST-OPT-B и WST-OPT-T, °C |
от -40 до +85 |
Пределы допускаемой абсолютной погрешности при измерении температуры корпуса для WST-OPT-B и WST-OPT-T, °C |
±0,5 |
Разрешающая способность при измерении температуры корпуса для WST-OPT-B и WST-OPT-T, °C |
0,03125 |
Диапазон измерений относительной влажности для WST-OPB-S, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности | |
при измерении относительной влажности в зависимости от диапазона измерения для WST-OPB-S, %: | |
- от 0 до 15 % включ. |
±8 |
- св.15 до 85 % включ. |
±5 |
- св. 85 % |
±8 |
Разрешающая способность при измерении относительной влажности для WST-OPB-S, % |
0,04 |
Программируемый интервал между измерениями, мин |
0,5; 1; 2; 5; 10; 15; 30; 60; 240 |
Количество накопленных результатов температуры зонда | |
при отсутствии радиосвязи с менеджером, шт. - WST-OPB-B |
16384 |
- WST-OPB-S, WST-OPT-B, WST-OPT-T |
8192 |
Количество программируемых пределов при контроле температуры зонда |
один верхний и один нижний |
Количество программируемых пределов при контроле влажности для WST-OPB-S |
один верхний и один нижний |
Количество программируемых пределов при контроле температуры корпуса для WST-OPT-B и WST-OPT-T |
отсутствуют |
Диапазон частот, используемый при радиообмене, МГц |
от 431,04 до 439,36 |
FCC-идентификатор модели беспроводного устройства |
ZGW11 |
Предельная дальность связи с менеджером при прямой видимости и настройках по умолчанию, м |
200 |
Степень защиты, обеспечиваемая корпусом по ГОСТ 14254-2015 |
IP68 |
Электропитание |
батарея ER14250, 3,6 В, 1/2АА |
Габаритные размеры корпуса тега, не более, мм (длина х диаметр) |
120x38 |
Габаритные размеры датчика зонда, не более, мм (длина х диаметр) - WST-OPB-B, WST-OPT-B |
50x6 |
- WST-OPB-S |
73x17 |
- WST-OPT-T |
125x12 |
Длина соединительного кабеля, не более, м |
3 |
Масса корпуса тега, не более, г |
63 |
Средняя наработка до отказа, ч, не менее |
40 000 |
Средний срок службы, лет, не менее |
6 |
Технические характеристики менеджеров WST-ETM, входящих в состав комплексов измерительных WST Ревизор приведены в таблице 6.
Таблица 6
Наименование характеристики |
Значения |
Диапазон частот, используемый при радиообмене, МГц |
от 431,04 до 439,36 |
Максимальная мощность передатчика, мВт |
1 |
Максимальное число тегов WST-#, обслуживаемых одним менеджером |
40 |
FCC-идентификатор модели беспроводного устройства |
ZGW004 |
Тип Ethernet-порта |
10Base-T (Сервер DHCP, порты: 80 и 6667) |
Входное напряжение питания, В |
от 4,5 до 5,5 |
Максимальный ток потребления, не более, мА |
300 |
Температура окружающего воздуха, °С |
от +10 до +35 |
Относительная влажность воздуха, не более, % |
80 |
Габаритные размеры, мм (длина х ширина х высота) |
48x55x22 |
Масса без сетевого адаптера и кабелей питания и подключения, г |
55 |
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные WST Ревизор типографским способом, а также на корпуса менеджеров и тегов посредством наклейки соответствующих номерных этикеток.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
Наименование |
Количество |
Комплекс измерительный в составе: тег модификации WST-OPB-B, WST-OPB-S, WST-OPT-B, WST-OPT-T в зависимости от типа комплекса WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T |
1 шт. (по дополнительному заказу допускается изменение количества поставляемых единиц наименования) |
Менеджер WST-ETM |
1 шт. |
Сетевой адаптер питания с USB-выходом |
1 шт. |
Кабель USB/mini USB |
1 шт. |
Ethemet-пачкорд |
1 шт. |
Паспорт |
1 экз. |
«Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T. Руководство по эксплуатации» (в электронном виде) |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 4211-005-75525306-19 Комплексы измерительные WST Ревизор моделей WSTR-OPB-B, WSTR-OPB-S, WSTR-OPT-B, WSTR-OPT-T. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-Техническая Лаборатория Электронные Инструменты» (ООО «НТЛ «ЭлИн»)
ИНН 7704536376
Адрес места осуществления деятельности: 111397, г. Москва, пр-кт Зелёный, д. 20, помещ. I, этаж 7, комната 22
Телефон: +7 (909) 694-9587, +7 (916) 389-1861, +7 (985) 043-8251
E-mail: common@elin.ru
Web-сайт: www.elin.ru
