Номер по Госреестру СИ: 61311-15
61311-15 Счетчики-расходомеры массовые кориолисовые
(ROTAMASS мод. RCCS31-RCCF31)
Назначение средства измерений:
Счетчики-расходомеры массовые кориолисовые ROTAMASS модификации RCCS31-RCCF31 предназначены для измерений массового расхода, массы жидкостей и газов.
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 1
Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152303
ID в реестре СИ - 374703
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ROTAMASS мод. RCCS31-RCCF31,
Производитель
Изготовитель - Фирма "Rota Yokogawa GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В разработке
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 803 дн.
Приказы РСТ, где упоминается данный тип СИ
№2303 от 2021.10.18 Об утверждении типов средств измерений
№911 от 2015.08.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Счетчики-расходомеры массовые кориолисовые (ROTAMASS мод. RCCS31-RCCF31)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rota Yokogawa GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17669-09 01.01.2015 |
Счетчики-расходомеры электромагнитные, Admag мод. AXF, AXR, СA, SE Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
22136-01 |
Ротаметр газовый, Rota Yokogawa 2061 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
27053-04 01.06.2009 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
27053-09 01.01.2015 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
27054-04 01.06.2009 |
Счетчики-расходомеры массовые кориолисовые, Rotamass мод. RCCS, RCCT, RCCF Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
27054-09 01.10.2014 |
Счетчики-расходомеры массовые кориолисовые, Rotamass мод. RCCT, RCCS/RCCF, RCCS/RCCR Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
27054-14 24.10.2019 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года; 1 год при поверке на месте эксплуатации (при использовании в составе СИКН) |
|
43718-10 |
Счетчик-расходомер массовый кориолисовый эталонный, ROTAMASS мод. RCCT 38 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49862-12 10.03.2027 |
Ротаметры, RAGK, RAGL, RAGN, RAQN Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
50010-12 10.03.2027 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56067-13 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS мод. RCCS34-RCCF31 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59435-14 02.10.2024 |
Счетчики-расходомеры электромагнитные, ADMAG (мод. AXF, AXR, CA, AXW) Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
61311-15 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS мод. RCCS31-RCCF31 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
17675-09 27.11.2024 |
Расходомеры-счетчики вихревые объемные, YEWFLO DY Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
75394-19 21.06.2024 |
Расходомеры-счетчики массовые кориолисовые, Rotamass мод. RC Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
76785-19 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
79595-20 20.11.2025 |
Счетчики-расходомеры электромагнитные, ADMAG Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Кто поверяет Счетчики-расходомеры массовые кориолисовые (ROTAMASS мод. RCCS31-RCCF31)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики-расходомеры массовые кориолисовые (ROTAMASS мод. RCCS31-RCCF31)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 9138 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12591 | 9138 |
|
ФБУ Мурманский ЦСМ Мурманская область |
3391 | 9138 |
Программное обеспечение
Программное обеспечение счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF3 приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии (идентификационный номер) ПО |
Не ниже V 1.01.01 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Предусмотрено механическое опломбирование счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31.
Программное обеспечение не влияет на метрологические характеристики счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпус первичного преобразователя, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений содержится в руководстве по эксплуатации на счетчики-расходомеры массовые кориолисовых ROTAMASS модификации RCCS31-RCCF31
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам массовым кориолисовым ROTAMASS модификации RCCS31-RCCF31
1 Техническая документация фирмы «ROTA YOKOGAWA GmbH&Co.KG», Германия
Поверка
Поверкаосуществляется по документу МП 0262-1-2015 «Инструкция. ГСИ. Счетчики-расходомеры массовые кориолисовые ROTAMASS модификации RCCS31-RCCF31. Методика поверки», утвержденному ЦИ СИ ФГУП «ВНИИР» 05.05.2015 г.
Средства поверки:
- рабочий эталон единиц массы и массового расхода жидкости 2-го разряда с диапазоном воспроизведения расхода от 0,01 т/ч до 0,05 т/ч, пределы допускаемой относительной погрешности при измерении массы и массового расхода равны ± 0,3 %.
Изготовитель
Фирма «ROTA YOKOGAWA GmbH&Co.KG», Германия
Rheinstr.8, 79664 Wehr, Germany, Tel.: +49 7761 567-159, +49 7761 567-126
Заявитель
Общество с ограниченной ответственностью «ИМС Индастриз» (ООО «ИМС Индастриз»).
Адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп.15, тел.: (495) 221-10-50, тел/факс (495)
221-10-51, e-mail: ims@imsholding.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт расходометрии". (ФГУП "ВНИИР").Юридический, почтовый адрес: 420088 Россия, Республика Татарстан, г. Казань,
ул. 2-я Азинская, 7 "а".
Тел. +7 (843) 272-70-62, факс: +7 (843) 272-00-32, e-mail: office@vniir.org.
Принцип действия счетчиков-расходомеров массовых ROTAMASS модификации RCCS31-RCCF31 основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу.
Вторичный преобразователь обрабатывает по принятому алгоритму сигналы с первичного преобразователя расхода, индицирует измеренные параметры на дисплее, и передает их по аналоговым и импульсным выходным сигналам, протоколам HART, FOUNDATION Fieldbus, modbus.
Расходомеры имеют раздельное конструктивное исполнение (вторичный преобразователь выносится до 300 м от первичного преобразователя расхода).
Общий вид счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 приведен на рисунке 1.

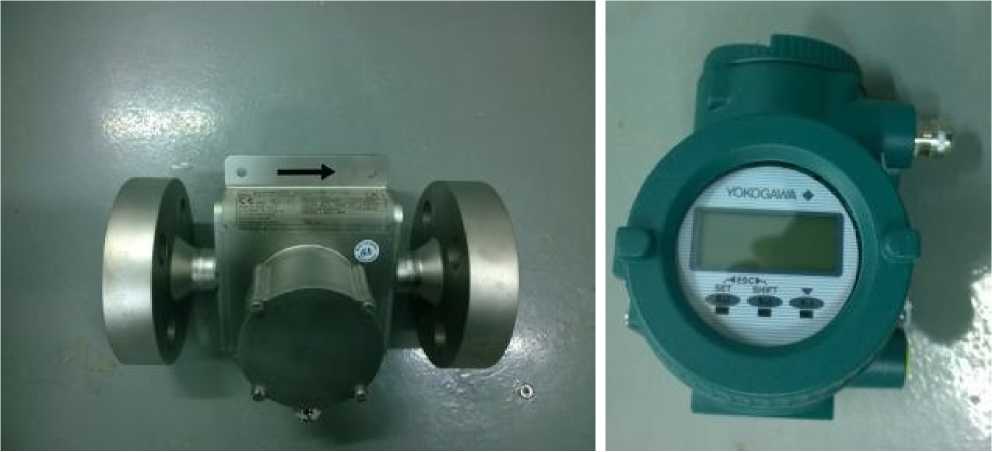

Рисунок 1 - Общий вид счетчиков-расходомеров массовых кориолисовых
ROTAMASS модификации RCCS31-RCCF31
Пломбирование счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 осуществляется с помощью наклейки-стикера. Схема пломбирования счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 приведена на рисунке 2.

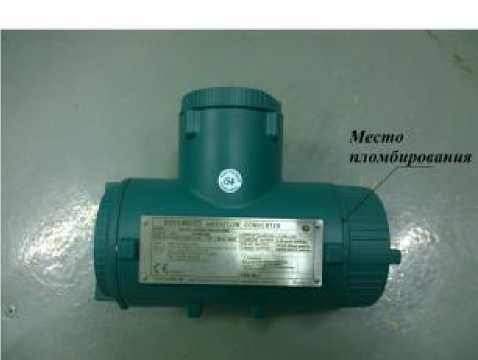

Рисунок 2 - Схема пломбирования счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31
счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 в представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Номинальный диаметр |
DN 25 |
|
Диапазон расходов: наименьший, q^™ , т/ч 1 |
0,01 2 |
|
наибольший, днаиб ,т/ч |
0,05 |
|
Измеряемая среда |
жидкость, газ |
|
Пределы допускаемой относительной погрешности, %, при измерении массового расхода и массы:
|
± 0,9 ± 4,5 |
|
Температура измеряемой среды, оС: |
от минус 50 до плюс 150 |
|
Максимальное рабочее давление измеряемой среды, МПа, не более |
35 |
|
Масса, кг, не более: первичный преобразователь расхода: вторичный преобразователь: |
13,3 5,5 |
|
Габаритные размеры, мм, не более первичный преобразователь расхода: вторичный преобразователь: |
240х126х210 266х148х305 |
|
Напряжение питания: переменный ток частотой (50±3) Гц, В постоянный ток, В |
от 90 до 264 от 20,5 до 28,8 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Условия эксплуатации: первичный преобразователь расхода: о
вторичный преобразователь: о
|
от минус 50 до плюс 80 95 от минус 20 до плюс 55 95 |
|
Средняя наработка на отказ, ч, не менее |
36000 |
|
Средний срок службы, лет, не менее |
20 |
|
Степень защиты |
IP66/67 |
|
Маркировка взрывозащиты: первичный преобразователь расхода: вторичный преобразователь: |
Ex ib ПС Т1...Т6 1 Exd [ib] 11СТ6 Х |
