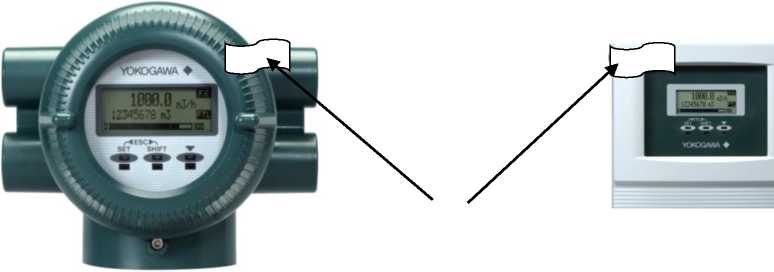

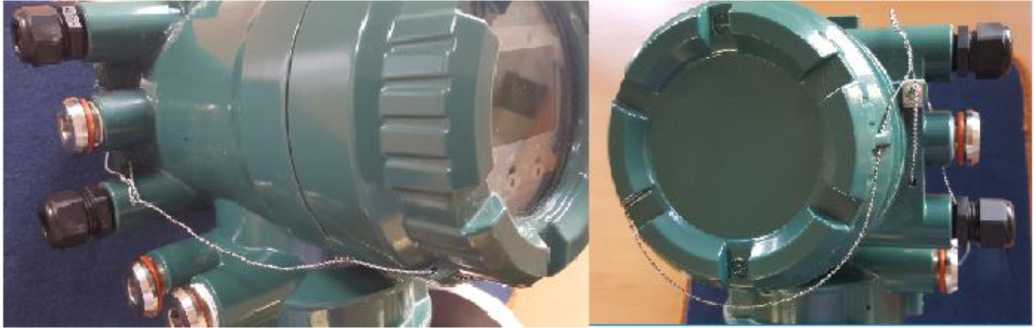

Идентификационные данные (признаки)

Значение

Основное ПО

ПО сенсора

ПО индикатора

Идентификационное наименование ПО

Main software

Sensor software

Indicator software

Номер версии (идентификационный номер) ПО

не ниже

R1.01.01

не ниже

R1.01.01

не ниже

R1.01.01

Цифровой идентификатор ПО

-

-

-

Идентификационные данные (признаки)

Значение для моделей

AXF, AXR

AXW

CA

Идентификационное наименование ПО

Software

Номер версии

(идентификационный номер) ПО

не ниже

R1.01.01

не ниже

R1.01.01

не доступна для отображения

Цифровой идентификатор ПО

-

-

-

Наименование

Обозначение

Количество

Примечание

Счетчик-расходомер электромагнитный ADMAG

-

1

Модификация и исполнение по заказу

Комплект ЗИП

-

1

В соответствии с заказом

Руководство по эксплуатации

01E22A01-01RU

IM 01E24A01-01RU

1

При заказе партии количество в соответствии с контрактом

Методика поверки

МП 208-20-2020

1

При заказе партии количество в соответствии с контрактом

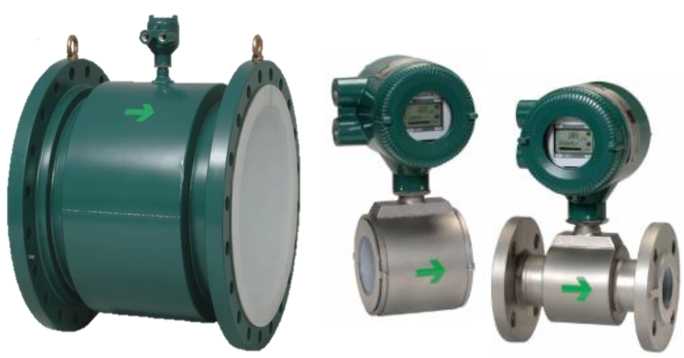

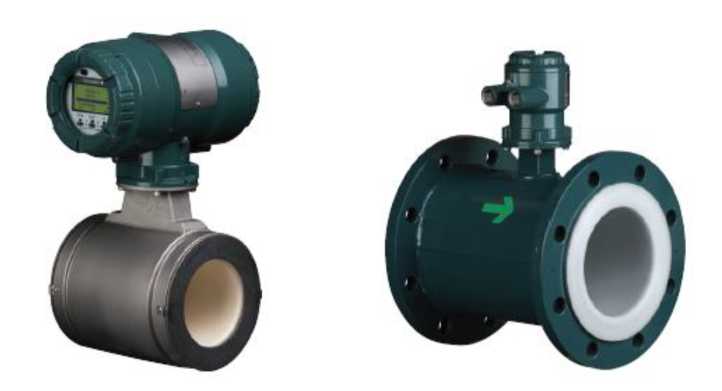

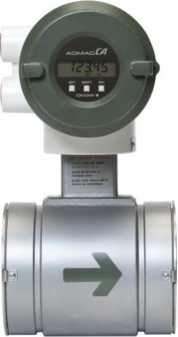

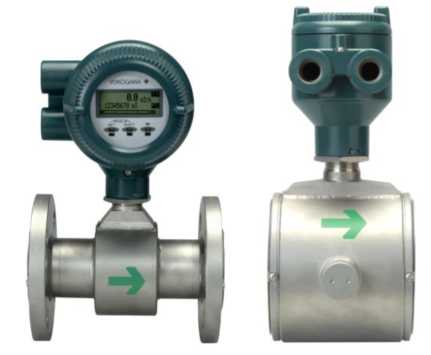

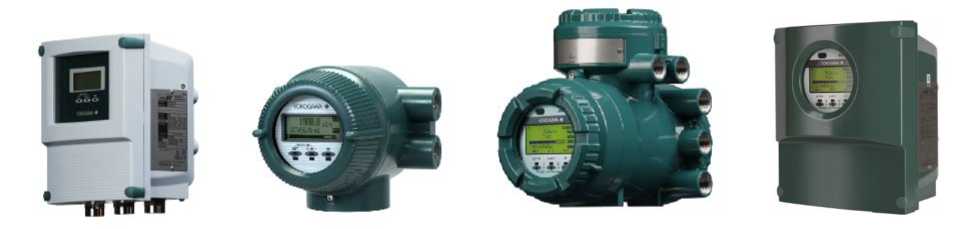

Наименование характеристики

Значение

Модификация

AXF

AXR

СA

AXW

AXG

Диаметр    условного

прохода DN

от 2,5 до 400

от 25 до

200

от 15 до

200

от 25 до

1800

от 2,5 до

500

Максимальный измеря-

от 0,1767 до

от 17,671

от 6,361

от 17,671

от 0,05 до

емый расход м³/час

4523

до 1130,9

1130,9

до 91608

7068

Наименование характеристики

Значение

Модификация

AXF

AXR

СА

AXW

AXG

Минимальная удельная электрическая проводимость        среды,

мкСм/см

1²)

10

0,1¹⁾ (индикация от

0,01)

1²)

1²)

Температура измеряемой среды, ⁰С

от -40 до +180

от -40 до +130

от -10 до +120

от -10 до +130

от -40 до +180

Диапазоны избыточного давления измеряемой среды, МПа

от -0,10 до 4,00 (опционально

9.92)

от -0,1 до 4,0

от -0,10 до

9,92

Пределы допускаемой погрешности

приведены в таблице 4

Примечания

• ¹⁾ Только для DN от 15 до 100 включительно

• ²⁾ В зависимости от DN и длины соединяющих кабелей, при проводимости среды от 1 до 5 мкСм/см, дополнительная погрешность измерения расхода оставляет ±1,0 % Q^m .

Код точ-нос-ти

Диаметр условного прохода DN

Диапазон измеряемого расхода

Пределы допускаемой абсолютной погрешности измерения расхода для расходомеров с внутренним покрытием измерительной трубки из ¹⁾

керамики

полиурета-на/натурального мягкого каучука

B

от 2,5 до

15

^)изм<0,03 • ^)макс

±0,01 %^макс

-

^0,03 • ^Qмакс<^Qизм<^Qмакс

±0,35 %^изм

от 25 до

200

Q^m<0,0 15Qмакс

±0,005 %^макс

0,01 5 •Qмакс<Qизм<Qмакс

±0,35 %^изм

от 250 до 400

Q^m<0,0 15 • Qмакс

±0,005 %^макс

0,015 • Qмакс<Qизм<Qмакс

±0,35 %^изм

от 25 до

400

^)изм<0,03 • ^^макс

-

±0,01 %^макс

^0,03 • ^Qмакс<^Qизм<^Qмакс

±0,35 %^изм

C

от 25 до

200

Qизм<0,015•Qмакс

±0,005 %^макс

-

0,015 ^макс^изм

<0,1^макс

± (0,18 %• Q™+0,002 %• Qmx)

^0,1 •^Qмакс <^Qизм<^Qмакс

±0,2 %^изм

¹⁾ При поверке с помощью рабочего эталона 3 -го разряда пределы допускаемой относительной погрешности составляют ±3 % для значений расхода свыше 0,1^макс

Испол

нение

Диаметр условного прохода DN

Диапазон установки Qд

Пределы допускаемой абсолютной погрешности измерения расхода¹⁾

при Ризм < кРд

при Ризм > кРд

Общее

от 25 до 100

0,03 • Рмакс <Рд< 0,1^макс²⁾

±0,025 %• Рмакс

±(0,4 +0,01 • Рмакс/ Рд) % • ^Ризм

0,1'Рмакс < Рд <0,2 •Рмакс³

±0,2 %^Рд

±0,5 %^Ризм

0,2'Рмакс < Рд < Рмакс⁴⁾

±0,16 %-Рд

±0,5 % •Ризм

от 150 до 200

0,03^ Рмакс <Рд< 0,1^макс²⁾

±0,03 %• Рмакс

±^(0,3+

0,02 • Рмакс/ Рд) % • Ризм

0,1'Рмакс < Рд <0,2^макс³⁾

±0,3 %^Рд

±0,5 %^Ризм

0,2 • Рмакс < Рд < Рмакс⁴⁾

±0,16 %-Рд

±0,5 %^Ризм

Взрывозащищенное

от 25 до 100

0,03 • Рмакс <Рд< 0,1^макс²⁾

±0,03 %• Рмакс

±^(0,3+

0,02 •Ртах/ Рд) % •Ризм

0,1'Рмакс < Рд <0,2^макс³⁾

±0,3 %'Р

±0,5 %^Ризм

0,2'Рмакс < Рд < Рмакс⁴⁾

±0,16 %-Рд

±0,5 %^Ризм

от 150 до 200

0,03^ Рмакс <Рд< 0,1^макс²⁾

±0,05 %^Рмакс

±(0,05 • Рмакс/ Рд) % • Ризм

0,1'Рмакс < Рд <0,2'Рмакс

±0,45 %<),^,!

±0,5 %^Ризм⁵⁾

±0,25 %-Рд (0,3 • Рд<Ризм < 0,45 •Рд)

0,2'Рмакс < Рд < Рмакс³⁾

±0,24 %-Рд

±0,5 %^Ризм

HART

от 25 до 200

0,03'Рмакс <Рд< 0,1'Рмакс

±(0,4 %^Рд +0,03 %• Рмакс)

0,1'Рмакс < Рд <0,2'Рмакс

±0,5 %^Рд

0,2 • Рмакс < Рд <Рмакс

±0,25 %-Рд

±0,5 %^Ризм

Диаметр условного прохода DN

Диапазон установки Рд

Пределы допускаемой абсолютной погрешности измерения расхода⁰

при Ризм < 0,5 •Рд

при Ризм > 0,5 •Рд

15

0,05 •Рмакс < Qд < 0,1 •Рмакс

±1

,0 %^Рд

^0,1 • ^Рмакс < ^Qд < ^Qмакс

±0,5 %^Рд

±1,0 %• Ризм

от 25 до 100

0,05 •Рмакс < Qд < 0,1 •Рмакс

±0,5%^Рд

^0,1 • ^Рмакс < ^Рд < ^Qмакс

±0,25 %-Рд

±0,5 %^Ризм

150, 200

0,05 •Рмакс < Qд < 0,1 •Рмакс

±

1,0%^Рд

^0,1 • ^Рмакс < ^Qд < ^Qмакс

±0,5 %^Рд

±1,0 %^Ризм

Диаметр условного прохода DN

Диапазон измеряемого расхода

Пределы допускаемой абсолютной погрешности измерения расхода¹⁾

^^изм < 0,03 Qмакс

±0,01 %^макс

от 25 до 400

0,03 •Qмакс < Qизм < Qмакс

±0,35 %^изм

от 500 до

^^изм < 0,03 Qmax

±0,02 % ^макс

1000

^0,03 •^Qмакс < ^зм < ^Qмакс

±(0,35 %<)„., + 0,01 %^макс)

от 1100 до

1 2ПП

^^изм < 0,03 Qmax

±0,03 %^макс

0,03 ^макс — Qизм < 0,1 ^макс

±(0,4 %^изм +0,018 %^макс)

1800

^0,1 • ^Qмакс < ^Qизм < ^Qмакс

±(0,5 %^изм +0,01 %^макс)

¹⁾ При поверке с помощью рабочего эталона 3 -го разряда пределы допускаемой отно-

сительной погрешности составляют ±3 % для значений расхода свыше 0,1^макс

Код точ-нос-ти

Диаметр условного прохода DN

Диапазон измеряемого расхода

Пределы допускаемой абсолютной погрешности измерения расхода¹⁾

ВП модификации AXG4A, AXG1A

ВП модификации AXAF11

B

от 2,5 до

15

Qизм<0,03• Qмакс

±0,01 %^макс

±0,01 %^макс

0,03 • Qмакс<Qизм—Qмакс

±0,3 %^изм

±0,35 %^изм

от 25 до

400

Qизм—0,015 • Qмакс

±0,005 %^макс

±0,005 %^макс

0,01 5 •Qмакс<Qизм—Qмакс

±0,3 %^изм

±0,35 %^изм

500

Qизм—0,03•Qмакс

±0,02 %^макс²⁾

±0,02 %^макс

0,03 • Qмакс<Qизм—Qмакс

±(0,35 %^изм+

0,01 %^макс) ²⁾

±(0,35 %^изм+

0,01 %^макс)

C

от 25 до

200

Qизм<0,015•Qмакс

±0,005 % Qмакс

±0,005 % Qмакс

0,015 ^макс^изм

<0,1'Р_макс

±(0,18 %Qизм+

0,002 %С)м,кс)

±(0,18 %Qизм+

0,002 %С)м,кс)

^0,1 •^Qмакс <^Qизм<^Qмакс

±0,15 % Qизм

±0,2 % Qизм

Наименование характери стики

Значение

Модификация

AXF

AXR

СА

AXW

AXG

Температура   окру

жающей среды, °С

от -40 до +60

от -40 до +55

от -20 до

+50

от -40 до

+60

от -40 до +60

Относительная влажность, %

от 0 до 100

Наименование характери стики

Значение

Модификация

AXF

AXR

СA

AXW

AXG

Напряжение питания,

В:

- постоянного тока

от 20,4 до

28,8

от 90 до 130

от 14,7 до 42

от 20,4 до 28,8

от 100 до 130

от 80 до 264

от 20,4 до 28,8

от 90 до 130

-переменного тока

от 20,4 до

28,8

от 80 до 264

от 20,4 до 28,8

от 80 до 264

Масса (без учета веса фланцев, крепежных деталей и т.д.), кг

от 1,9 до 187

от 3,6 до 80,2

от 4,6 до 35,9

от 2,2 до

3000

от 2,7 до

247

Выходы:

• - токовый, мА

• - импульсный (перенастраиваемый), кГц

• - цифровой

от 4 до 20

от 0 до 12,5

Foundation Fieldbus, BRAIN, HART 5/7, Profibus, MODBUS

Степень защиты по

ГОСТ 14254-2015

IP66, IP67, IP68
