МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

26 июня 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

• 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    Е.Р.Лазаренко

f                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»___июня__2024 г. № 15__

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июня 2024 г. № 1521

Регистрационный № 73609-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тензорезисторы ВВА, BBQ, BBF, BBAB

Тензорезисторы ВВА, BBQ, BBF, BBAB предназначены для измерений деформации.

Принцип действия тензорезисторов ВВА, BBQ, BBF, BBAB (далее - тензорезисторы) основан на тензорезистивном эффекте, т.е. на свойстве изменения электросопротивления проводника в результате его деформации.

Тензорезисторы выпускаются двух классов А и В, которые отличаются значениями метрологических характеристик и состоят из чувствительного элемента, подложки и выводов.

Модификации, исполнения и типоразмеры тензорезисторов различают по материалу подложки, конфигурации чувствительной решетки, нормированным значениям метрологических характеристик и габаритным размерам.

В зависимости от материала подложки выпускаются следующие модификации тензорезисторов: BBF, BBQ, BBA, ВВАВ. Модификация тензорезисторов BBQ дополнительно выпускается в исполнении BBQZ.

В зависимости от формы чувствительного элемента и количества чувствительных элементов на одной подложке тензорезисторы предназначены:

• - для измерения одноосевой деформации - одиночные и двухкомпонентные;

• - для определения величины и направления деформаций при сложнонапряженном состоянии объектов: двух-, трех-, четырех- и многокомпонентные;

• - для измерения деформации мембран - мембранные;

• - для исследования распределения деформации в зоне концентрации напряжения -тензорезисторные цепочки.

Пример формирования условного обозначения тензорезистора

I - тип материала подложки:

F - на фенольной пленочной подложке (фенолоформальдегидная смола);

Q - на бумажной подложке (QZ - бумажная подложка, пропитанная высокотемпературным составом);

A - на полиамидной пленочной подложке (полиамидный лак);

АВ - на полиамидной пленочной подложке, армированной стекловолокном.

II - Номинальное сопротивление, Ом, согласно таблице 3.

Ш - Номинальная база (длина чувствительной решетки), мм, согласно таблице 3.

• IV - Код конфигурации чувствительной решетки, согласно таблице 3.

• V - Расстояние между центрами решеток, мм: L6 = 6,0; L7 = 7,0; L68 = 6,8; L0 = 10,5 (указывается в случае многокомпонентных тензорезисторов).

• VI - Предельная рабочая температура (°С), температура ниже 80 °С не маркируется.

• VII - Код термокомпенсации или код компенсации модуля упругости:

2 - композитные материалы;

9 - сплав титана;

11 - сплав стали, мартенситная нержавеющая сталь и электролитическое напыление нержавеющей стали;

16 - аустенитная нержавеющая сталь и материал на основе меди;

23 - сплав алюминия;

27 - сплав магния;

65 - пластики.

• VIII - Код компенсации ползучести (Т5, Т3, Т1, Т8, Т6, Т4, Т2, ТО, N2, N4, N6, N8, N0, N1, N3, N5, N7, N9), указывается при необходимости.

• IX - Исполнение контактов тензорезистора:

С - открытые контактные площадки;

D - луженые контактные площадки, влагозащита покровной пленкой;

F - полностью открытые, без выводов, без влагозащиты;

H - полностью открытые, без выводов, в стальном корпусе;

U - полностью открытые с выводными проводниками;

M - без выводов с клеевым покрытием;

S - открытые контактные площадки, контурная тара;

ВХ30 - плоские выводные проводники прямоугольного сечения длиной 30 мм, влагозащита;

Х** - стандартные выводные проводники, влагозащита;

Q** - выводные проводники в лаковой изоляции, влагозащита;

G** - выводные проводники в высокотемпературной изоляции, влагоизоляция;

Р** - выводные проводники в ПВХ изоляции, влагозащита;

где ** - длина выводных проводников.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Обозначение модификации тензорезистора и серийного номера, состоящие из арабских цифр и латинских букв, наносятся на упаковку типографским методом.

Пломбирование тензорезисторов не предусмотрено. Конструкция тензорезисторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

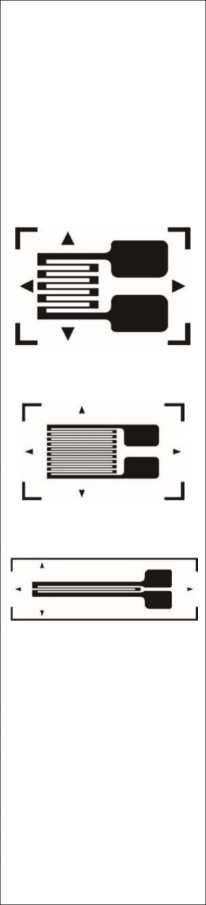

Общий вид тензорезисторов, обозначение места нанесения серийных номеров и цифровых обозначений модификаций представлен на рисунке 1.

73609-19

Место нанесения

знака производителя

vt

- (

WaS/Tel: (0916) 2386146 2336148 W^/Fax: (0916) 2316639 2316669 aaszpost Code 723007

E-mail:admin@>zemic.co(ncn httpy/wwwzemic.com.cn

Обозначения модификации и серийного номера наносятся на упаковку тензорезисторов

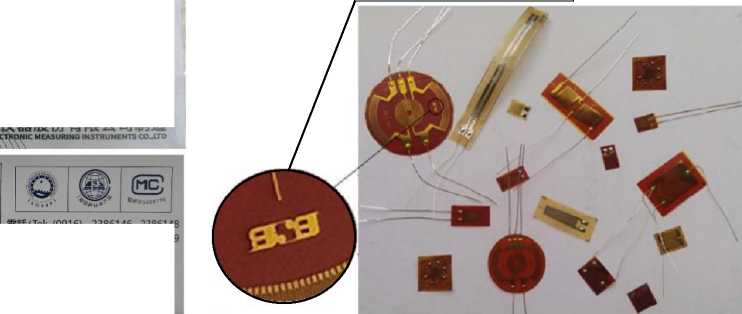

Рисунок 1 - Общий вид тензорезисторов, обозначение мест нанесения серийных номеров, цифровых обозначений модификаций, знака производителя и знака утверждения типа

Метрологические и технические характеристики

Таблица 2 - Основные технические характеристики тензорезисторов

Ширина

от 2,2 до 2,3 от 4,7 до 8,1

Длина

Ширина

14,7

Длина

Ширина

8,4

10,0

Примечание - фактическое значение электрического сопротивления указывают на упаковке группы тензорезисторов (по заявке заказчика тензорезисторы могут иметь параметры базы и электрического сопротивления, отличные от указанных в таблице)

наносится типографским способом на титульный лист технического паспорта, на партию тензорезисторов и на лицевой стороне упаковки группы тензорезисторов.

Таблица 4 - Комплектность средства измерений

приведены в п. 4 «Измерение и обработка результатов» технического паспорта на тензорезисторы BBA, BBQ, BBF, BBAB компании ZEMIC.

Нормативные документы, устанавливающие требования к средству измерений Техническая документация фирмы «Zhonghang Electronic Measuring Instruments Co, LTD (ZEMIC)», Китай;

ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации.

«Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай Адрес: № 66 Zhongyuan Road, Puzhen, Hanzhong, 723007, Shaanxi, China

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июня 2024 г. № 1521

Регистрационный № 21064-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы хроматографические газовые «Хромос ГХ-1000»

Комплексы хроматографические газовые «Хромое ГХ-1000» (далее - комплексы) предназначены для качественного и количественного анализа органических и неорганических газообразных, жидких и некоторых твёрдых проб различных объектов природного и промышленного происхождения.

Комплексы состоят из газового хроматографа, персонального компьютера, программного обеспечения (для управления хроматографом, а также сбора и обработки хроматографической информации), дополнительных устройств, дополнительного оборудования и программного обеспечения для специализированных расчетов.

Хроматограф выполнен в виде моноблока и содержит следующие основные составные части:

• - блок аналитический с термостатом колонок;

• - устройства ввода пробы;

• - детекторы для регистрации определяемых компонентов;

• - источник питания (трансформатор), обеспечивающий необходимыми питающими напряжениями составные части хроматографа;

• - центральная плата управления (далее ЦПУ), обеспечивающая: связь хроматографа с персональным компьютером (ПК) через интерфейсы RS-232, USB, Ehternet; управление системами автоматического регулирования температуры в термостатируемых зонах; управление регуляторами расхода и давления газов, усилителями и другими дополнительными устройствами; контроль исправности устройств хроматографа;

• - платы усилителей и питания детекторов, платы управления устройствами;

• -  электронные регуляторы потоков газа-носителя, водорода и воздуха, обеспечивающие измерения, формирование необходимых расходов и давлений газов в различных режимах;

• - фильтры для очистки газов, питающих хроматограф;

• - панель управления (ПУ), обеспечивающая отображение информации о параметрах работы хроматографа, запуск и остановку анализа.

Детектирование осуществляется сменными детекторами следующих типов:

1.

2.

3.

4. (ДТП).

5.

Детектор по теплопроводности микрообъемный (микро-ДТП). Детектор по теплопроводности микрообъемный «Valco» (микро-ДТП «Valco»). Термоионный детектор (ТИД).

Электронно-захватный детектор (ЭЗД). Пламенно-фотометрический детектор (ПФД-S). Фото-ионизационный детектор (ФИД). Термохимический детектор (ТХД). Пульсирующий разрядный детектор (ПРД). Пульсирующий пламенно-фотометрический детектор (ППФД). Хемилюминесцентный детектор (ХЛД-S). Плазменно-эмиссионный детектор (ПЭД). Масс-спектрометрический детектор (МСД). Галоген-селективный детектор (ГСД). Разрядно-ионизационный детектор (РИД).

В основу комплекса положена многопроцессорная модульная схема. Каждый модуль оснащен микропроцессором, в котором хранятся рабочие настройки. Модули комплекса и центральный процессор объединены во информацией и управление модулями производится по цифровой шине. Неизменность протокола обмена ПО нижнего уровня обеспечивает взаимозаменяемость модулей прибора разных лет выпуска. Наличие датчиков расхода и давления в регуляторах газовых потоков и индикаторов состояния электронных модулей позволяет получить информацию о состоянии хроматографа, о действиях персонала и диагностировать неисправности без использования дополнительного оборудования. По каждому электронному модулю ведётся постоянная регистрация всех рабочих параметров с момента его включения. По данной информации можно проанализировать работу любого электронного модуля.

Заводской номер комплекса в формате цифрового или буквенно-цифрового обозначения наносится печатным способом на информационную табличку (шильд), расположенную на нижней части задней панели комплекса. Также заводские номера комплекса и входящих в его состав детекторов указываются в формуляре средства измерений.

Общий вид комплекса, место нанесения знака утверждения типа и заводского номера приведены на рисунках 1-2.

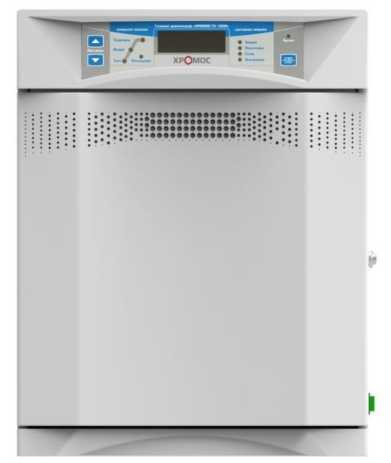

Рисунок 1 - Общий вид комплекса хроматографического газового «Хромое ГХ-1000»

Место нанесения знака утверждения типа

ООО «ХРОМОС инжиниринг» Комплекс хроматографический газовый

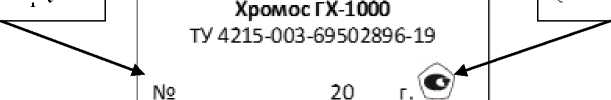

Рисунок 2 - Общий вид информационной таблички (шильда) с обозначением мест нанесения знака утверждения типа и заводского номера

Пломбирование комплексов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Для управления работой комплекса, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».

Программное обеспечение имеет функцию сбора, обработки и передачи результатов измерений в системы АСУТП предприятий системы ЛИМС.

Возможно использовать программное обеспечение для управления работой и диагностикой прибора в режиме удаленного доступа с использованием сети Интернет.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики комплекса, указанные в таблице 2, нормированы с учетом программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Для удаленной диагностики комплекса в программном обеспечении «Хромос» предусмотрен журнал событий, содержащий информацию о следующих параметрах: входные и выходные давления газов, заданные и текущие температуры, напряжения сети, ошибки в работе прибора и другие параметры.

Основные метрологические характеристики приведены в таблице 2, дополнительные метрологические характеристики приведены в таблицах 3 и 3а, основные технические характеристики приведены в таблице 4.

Таблица 2 - Основные

Таблица 3 - Дополнительные метрологические характеристики

Таблица 3 а - Соотношение сигнал/шум и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (для детектора МСД).

Таблица 4 - Основные технические

Наименование характеристики

*Гарантируется нормальная эксплуатация комплекса при значениях напряжения электрической сети от 187 до 253 В и частоте (50 ± 1) Гц.

** Указана мощность в установившемся режиме. При выходе на режим не более 2,5 кВ^А

Примечания:

• 1) Хроматографы изготавливаются с термостатами объемом 18,9 л; 14,2 л; 5,3 л.

• 2) Возможно задание любого начального значения температуры термостата от (Токр +2) до +450 °С с дискретностью задания 0,01 °С.

наносится методом сетчатой печати на шильд, расположенный на задней панели хроматографа, и на титульные листы эксплуатационной документации методом лазерной печати.

Таблица 5 - Комплектность

ПИД

ПИД, повышенной чувствительности

ПИД с метанатором

ДТП проточный

ДТП проточный, повышенной чувствительности

ДТП полудиффузионный

ДТП микрообъемный

ДТП микрообъемный «Valco»

ТИД

ЭЗД

ПФД-S

ФИД

ТХД

ПРД

ХЛД-S

ППФД

ПЭД

МСД

ГСД

РИД

Испаритель насадочный

Испаритель капиллярный

Испаритель программируемый

Кран 3-х портовый газовый

Кран 4-х портовый газовый

Кран 6-ти портовый газовый

Кран 8-ми портовый газовый

Кран 10-ти портовый газовый

Кран 14-ти портовый газовый

Краны для ввода жидких проб (с исполнениями) Термодесорбер (ТД)

Дозатор равновесного пара (ДРП)

Устройство дозирования сжиженных газов (УДСГ) Дозатор проб высокого давления

Клапан электромагнитный

Клапан пневматический

Устройство для контроля водорода Система криоконцентрирования

Модуль переключения капиллярных колонок Метанатор

Устройство для отбора газовых проб шприцем Устройство для анализа трансформаторного масла Устройство для достижения равновесия Система охлаждения термостата колонок

приведены в разделах 1.2 «Описание и работа составных частей комплекса» и 2 «Использование комплекса по назначению» эксплуатационного документа ХАС 1.550.001 РЭ.

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4215-003-69502896-19 с изменением 3. Комплекс хроматографический газовый «Хромос ГХ-1000». Технические условия.

Общество с ограниченной ответственностью (ООО«ХРОМОС Инжиниринг») ИНН 5249111131

Адрес: 606000, Нижегородская область, г.о. город Дзержинск, г. Дзержинск, ул. Лермонтова, д. 16

Тел./факс: (8313) 249-200, 249-300, 348-255

E-mail: mail@has.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. 8(800) 200-22-14

E-mail: mail@nncsm.гu

Web-сайт: http://www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июня 2024 г. № 1521

Регистрационный № 62187-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

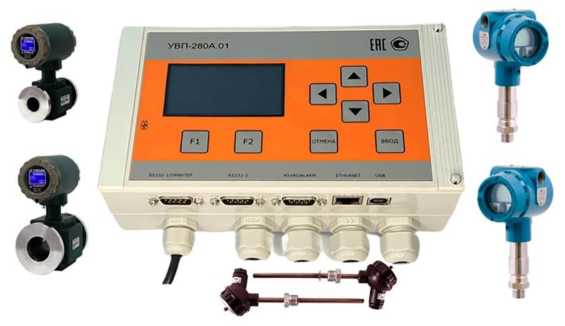

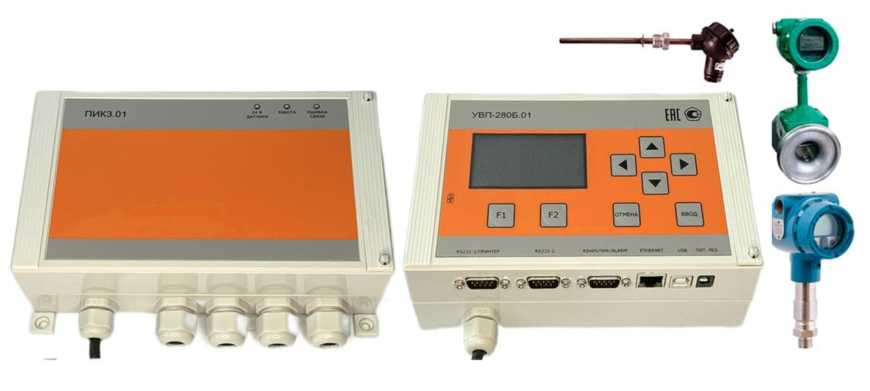

Счетчики УВП-281

Счетчики УВП-281 (далее - счетчики) предназначены для измерения количества тепловой энергии воды и пара в открытых и закрытых системах теплоснабжения, количества воды, пара и газов.

Принцип работы счетчика состоит в измерении сигналов, поступающих от первичных преобразователей расхода, разности давлений, температуры, давления, их преобразовании в значения физических величин и вычисления расхода, количества измеряемой среды и количества тепловой энергии.

Счетчики выпускаются в исполнениях УВП-281В1, УВП-281В2, УВП-281П, УВП-281Г, отличающихся измеряемой средой (вода, перегретый пар, газы) и/или погрешностью измерений. Счетчик может совмещать несколько исполнений.

В состав счетчика могут входить следующие средства измерений, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений:

• - вычислитель УВП-280 (Регистрационный № 53503-13) модификации УВП-280А.01 или УВП-280Б.01;

• - первичные преобразователи (далее - ПП) температуры, абсолютного/избыточного давления, разности давления, расхода (количества).

В качестве ПП могут применяться средства измерений со следующими выходными сигналами:

• - ПП расхода (количества) с частотным или число-импульсным выходным сигналом с частотой следования импульсов до 10 кГц, с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании в составе счетчика контроллера КР-HART.M2 или KP-HART-MUX8.M3), с цифровыми интерфейсами по протоколу Modbus;

• - ПП температуры с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании контроллера KP-HART.M2 или KP-HART-MUX8.M3), с цифровыми интерфейсами по протоколу Modbus или термопреобразователи сопротивления класса АА, А или В по ГОСТ 6651-2009;

• - ПП давления, разности давлений с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании в составе счетчика контроллера КР-HART.M2 или KP-HART-MUX8.M3), с цифровыми интерфейсами по протоколу Modbus.

В качестве ПП расхода могут использоваться объемные и массовые ПП, стандартные сужающие устройства по ГОСТ 8.586.2-2005, ГОСТ 8.586.3-2005, ГОСТ 8.586.4-2005 и МИ 3152-2008, диафрагмы серий «Rosemount 405» и «Rosemount 1595» по МИ 3416-2013, осредня-ющие напорные трубки ANNUBAR по МИ 2667-2011 и ITABAR по МВИ ФР.1.29.2004.01005.

В составе счетчиков могут также использоваться барьеры искрозащиты, не вносящие погрешности в измерительный канал, или зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений.

Счетчик обеспечивает измерения:

• - тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с уравнениями измерений по МИ 2412-97, МИ 2451-98, МИ 2714-2002;

• - объема газов при стандартных условиях по ГОСТ 2939-63;

• - текущего значения объемного и массового расхода измеряемой среды в трубопроводах;

• - текущего значения температуры измеряемой среды в трубопроводах;

• - текущего значения абсолютного/избыточного давления измеряемой среды в трубопроводах;

• - текущего значения разности температур измеряемой среды в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;

• - суммарных с нарастающим итогом значений объема и массы измеряемой среды, протекающего по трубопроводам;

• - суммарного с нарастающим итогом значения потребленного/отпущенного количества тепловой энергии;

• - времени работы при поданном напряжении питания;

• - времени работы без превышения измеряемыми параметрами допустимых пределов;

• - времени работы с превышением измеряемыми параметрами допустимых пределов;

• - времени работы с остановкой измерений.

В энергонезависимом архиве счетчика для каждого измерительного канала тепловой энергии накапливается:

• - масса и объем измеряемой среды, протекшей за каждые час, сутки, месяц;

• - потребленное/отпущенное количество тепловой энергии за каждые час, сутки, отчетный период;

• - средние значения температур измеряемой среды в трубопроводах за каждые час, сутки;

• - средние значения измеряемых давлений измеряемой среды в трубопроводах за каждые час, сутки;

• - условно-постоянные значения контролируемых параметров, введенные в память вычислителя;

• - интервалы времени, в которых счетчик функционировал без превышения измеряемыми параметрами допустимых пределов;

• - интервалы времени, в которых измеряемый расход измеряемой среды выходил за пределы измерений;

• - интервалы времени, в которых разность температур в подающем и обратном трубопроводах была меньше допустимого (установленного) значения;

• - интервалы времени, в которых электропитание счетчика было отключено;

• - интервалы времени работы с остановкой измерений.

Счетчик обеспечивает измерение количества измеряемой среды в трубопроводах (до 14-ти трубопроводов), в тепловых системах (до 4-х систем).

Счетчик также обеспечивает хранение в энергонезависимой памяти измеренных и вычисленных параметров, а также архива нештатных ситуаций. Глубина архива счетчика для каждого трубопровода составляет:

• - месячного архива - не менее 3

• - суточного архива - не менее 6

• - часового архива - не менее 60

• - архива нештатных ситуаций -

При отключении электропитания счетчик обеспечивает хранение накопленной информации и работу часов реального времени в течение не менее 1 года.

Фотографии общего вида счетчиков приведены на рисунках 1-3.

Рисунок 1. Общий вид счетчика исполнений УВП-281В1, УВП-281В2 (с вычислителем УВП-

280А.01)

Рисунок 2. Общий вид счетчика исполнения УВП-281П (с вычислителем УВП-280А.01)

Рисунок 3. Общий вид счетчика исполнений УВП-281Г (с вычислителем УВП-280Б.01)

Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа вычислителя и первичных преобразователей в составе счетчиков.

Заводской номер счетчика в цифровом формате наносится на наклейку, размещаемую на боковой стороне корпуса вычислителя УВП-280, и указывается в паспорте счетчика. Нанесение знака поверки на средство измерений не предусмотрено.

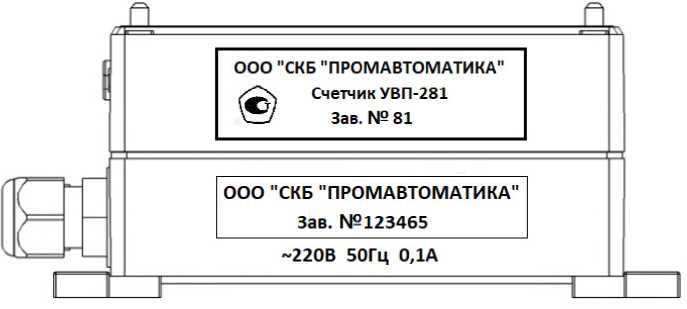

Внешний вид таблички с заводским номером счетчика изображен на рисунке 4.

Рисунок 4. Внешний вид таблички с заводским номером счетчика

В вычислителе в составе счетчиков применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Программное обеспечение предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давлений, вычислений расхода и количества измеряемых сред, тепловой энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменений в настройках счетчика в архивах, формирования выходных сигналов, настройки и проведения диагностики счетчиков, выбора параметров, сохраняемых в архивах.

Набор функциональных возможностей счетчика определяется версией программного обеспечения вычислителя УВП-280.

Счетчики имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.

В счетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи пломбируемой защитной планки на лицевой панели вычислителя и многоуровневой системы паролей.

Таблица 1 -

обеспечения счетчиков

данные

Вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство счетчика (вычислителя) не проводится.

Защита ПО счетчиков (вычислителей) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО счетчика (вычислителя) и измеренных (вычисленных) данных.

Таблица 2 - Метрологические характеристики

_____________________Параметр______________________ Пределы допускаемой относительной погрешности при измерении времени, %______________________________________

Примечания:

• 1. При применении стандартных сужающих устройств погрешность измерений расхода и количества измеряемой среды рассчитывается по ГОСТ 8.586.5-2005 и МИ 3152-2008; при применении осредняющих напорных трубок ANNUBAR - по МИ 2667-2011; при применении осредня-ющих напорных трубок ITABAR - по МВИ ФР.1.29.2004.01005; при применении счетчиков газа - по ГОСТ Р 8.740-2023, ГОСТ 8.611-2013, ГОСТ Р 8.995-2023, ГОСТ Р 8.1028-2023.

• 2. Пределы допускаемой относительной погрешности при измерении тепловой энергии горячей воды в открытой системе теплоснабжения рассчитываются по МИ 2553-99 или по методике, утвержденной в установленном порядке.

Таблица 3 - Основные технические

наносится типографским способом на титульные листы эксплуатационных документов и на корпус вычислителя УВП-280 в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность

Методики измерений приведены в разделе 2.4 руководства по эксплуатации КГПШ 407376.001 РЭ.

КГПШ 407376.001 ТУ «Счетчики УВП-281. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»)

ИНН 7735079338

Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский пр-кт, д. 5, эт. 5, помещ.1, ком.78 тел. (495) 221-91-65

E-mail: root@skbpa.ru

Web-site: www.skbpa.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июня 2024 г. № 1521

Регистрационный № 90884-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная автоматизированная РУ-300

Установка поверочная автоматизированная РУ-300 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в массового расхода жидкости и/или объемного расхода жидкости.

объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и избыточного давления жидкости, автоматизированной системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.

Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, одного или нескольких измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

В качестве средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости в составе установки применяются весовые устройства производства АО «ИПФ СибНА», расходомеры электромагнитные ADMAG AXG (регистрационный номер 79595-20), счетчики-расходомеры массовые ЭЛМЕТРО-ФЛОМАК (регистрационный номер 47266-16).

В качестве средств измерений температуры жидкости в составе установки применяются термопреобразователи универсальные ТПУ 0304 (регистрационный номер 50519-17).

В качестве средств измерений избыточного давления жидкости в составе установки применяются преобразователи давления измерительные АИР-20/М2 (регистрационный номер 63044-16), преобразователи давления измерительные АИР-10L (регистрационный номер 3165419).

В качестве средств измерений параметров окружающей среды в составе установки применяются измерители влажности и температуры ИВТМ-7 H (регистрационный номер 71394-18).

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений избыточного давления и температуры жидкости. Жидкость посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки и проходит через поверяемое средство измерений. Далее, в зависимости от метода измерений, жидкость направляется через расходомеры установки в систему хранения и подготовки жидкости или через переключения потока на весовое устройство. Автоматизированная система управления и контроля управляет работой установки, собирает, обрабатывает и значения, полученные по показаниям поверяемых средств измерений и средств установки.

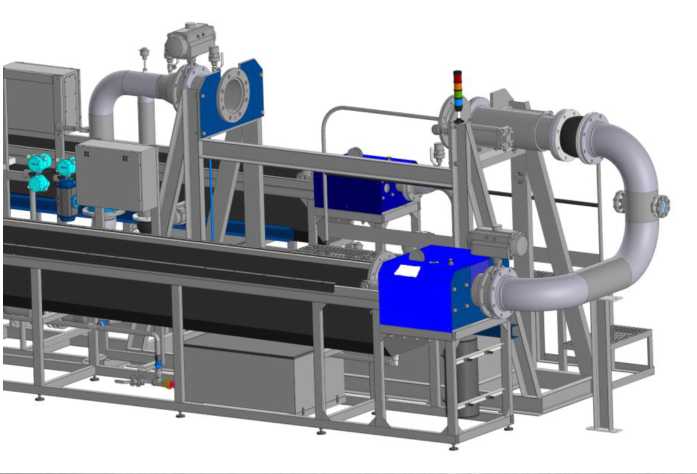

Общий вид установки представлен на рисунке 1.

Рисунок 1 - Общий вид установки

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

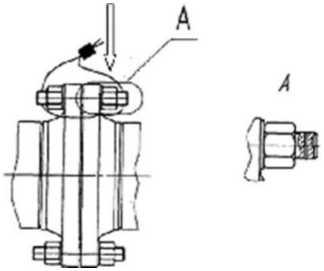

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер установки наносится в цифровом формате на маркировочную табличку, закрепленную на измерительной линии возле зажимного устройства лазерным способом.

Обозначение места нанесения заводского номера представлено на рисунке 3.

2

Диапазон расходов, т/ч (м /ч) от 0,1 до 300

Заводской номер 003

Рисунок 3 - Обозначение места нанесения заводского номера

Программное обеспечение установки встроенное

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем хранения и подготовки жидкости, создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения. Программное обеспечение разделено на метрологически значимую часть (DLL) и метрологически незначимую часть - пользовательский интерфейс (EXE).

Таблица 1 - Идентификационные данные метрологически значимой части программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится на руководство по эксплуатации типографским способом.

Таблица 4 - Комплектность

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ СибНА»)

ИНН 7203069360

Юридический адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8 Тел.: +7 (3452) 689-555, 393-455

E-mail: sibna@sibna.ru

Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ СибНА»)

ИНН 7203069360

Адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8 Тел.: +7 (3452) 689-555, 393-455

E-mail: sibna@sibna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
