Номер по Госреестру СИ: 49862-12
49862-12 Ротаметры
(RAGK, RAGL, RAGN, RAQN)
Назначение средства измерений:
Ротаметры RAGK, RAGL, RAGN, RAQN (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов в напорных трубопроводах.
Аналитический паспорт типа средства измерений
49862-12 — Ротаметры
RAGK, RAGL, RAGN, RAQN
Фирма "Rota Yokogawa GmbH & Co. KG"
ГЕРМАНИЯ
МПИ: 5 лет
Действует
19
организаций14
владельцев2
версий282
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
19
Организаций-поверителей
эффективное число: 4.8
14
Владельцев СИ
эффективное число: 6.4
86
Экземпляров СИ
по агрегатам владельцев / организаций
10.6%
Периодические поверки
первичные: 20.9%
1.42%
Непригодность
4 извещений
31.6%
Поверки юрлиц
доля в общем объёме
3 626 ₽
Средневзвешенная цена
медиана: 2 437 ₽
100%
Покрытие ценами
расчётный известный объём: 69 160 ₽
2 019,6 лет
Средний возраст парка
взвешено по годовому объёму
1 825 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 086
Концентрация поверителей
HHI; доля топ-5: 74.8%
1 555
Концентрация владельцев
HHI; доля топ-5: 76.7%
61
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
17
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 282 поверок; пик пришёлся на 2018 год (67).
- Последний завершённый год показал рост на 100% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 19 организациями; концентрация умеренная (HHI 2086), доля топ-5 — 74.8%.
- В базе найдено 14 владельцев и 86 экземпляров СИ; доля пяти крупнейших владельцев — 76.7%.
- Средневзвешенная цена поверки — 3 626 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 69 160 руб.
- Доля извещений о непригодности составляет 1.42% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 825 дней; средний возраст парка по агрегатам организаций — 2 019,6 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2018 — 67
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 1 632–9 000 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 24 | 24 | 1,00 |
| ООО «Иокогава Электрик СНГ» | Юридические лица | 17 | 17 | 1,00 |
| юридическое лицо | Юридические лица | 11 | 11 | 1,00 |
| АО "МСЗ" | Юридические лица | 7 | 7 | 1,00 |
| ООО "ПРОММАШ ТЕСТ" | Юридические лица | 7 | 7 | 1,00 |
| Общество с ограниченной ответственностью "НОВАТЭК-УСТЬ-ЛУГА" | Юридические лица | 5 | 5 | 1,00 |
| Филиал ООО «ЛЛК-Интернешнл» в Тюмени | Юридические лица | 4 | 4 | 1,00 |
| ЛЛК-ИНТЕРНЕШНЛ ООО | Юридические лица | 4 | 4 | 1,00 |
| ООО "ИНЖЕНЕРНАЯ СМАЗОЧНАЯ КОМПАНИЯ "МИСКОМ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Газпром переработка" Филиал Астраханский АГПЗ ЦЗЛ | Юридические лица | 1 | 6 | 6,00 |
| ООО "СПЕЦЛАБКОМПЛЕКТ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 1 | 1 | 1,00 |
| ООО "САРАНСККАБЕЛЬ" | Юридические лица | 1 | 1 | 1,00 |
| Публичное акционерное общество "СЛАВНЕФТЬ-ЯРОСЛАВНЕФТЕОРГСИНТЕЗ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d4a7b1a4-850e-9ccb-e93e-672d1ab0a408 | 49862-12 | 2021-11-20 | — | актуальная |
| 896d2ad1-1335-0da8-ae80-eac2244754c5 | 49862-12 | 2020-05-07 | 2021-11-20 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

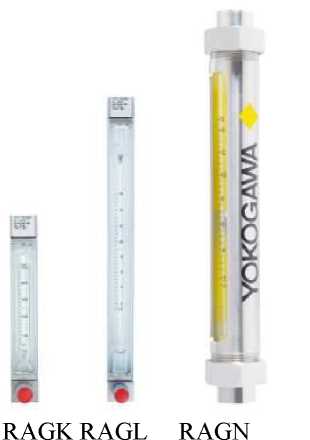

Внешний вид.
Ротаметры
Рисунок № 1

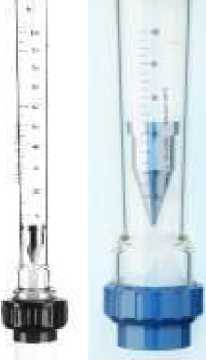

Внешний вид.
Ротаметры
Рисунок № 2
Общие сведения
Дата публикации - 20.11.2021
Срок свидетельства - 10.03.2027
Номер записи - 139182
ID в реестре СИ - 361582
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RAGN01-G0SS-L742-TTCLN/L13, нет модификации, RAGL41-T0SS-SSSAE-M742G-SSCLN, RAGK41, нет данных, RAGK41-T0SS-SSSAA-M747A-GLDGN/BG/QA, RAGL41-T0SS-SSSBE-L632A-SSBLN, RAGK41-T0SS-SSSBE-K637G-SSBGN, исполнение RAGN, RAGK41-T0SS-SSSV2-K751G-SSDLN/BG/VR, RAGK41-T0SS-SSNNN-M744G-SSDLN, RAGK, мод.RAGK41-TOSS-SSSDE-M747G-TTDGN/QR1, RAGK42-T0SS-SSNNN-M357G-SS33N, RAGK41-R0SS-SSSV2-M747G-SSDLN/P3/QB, RAGK41-TOSS-SSSAA-M747G-SSDGN, RAGN02-G0SS-P263-SS23N, RAGN01-T0SS-L737-TTCLN/BG, RAGK, RAGL41-T0SS-SSSBE-L623G-TTAGN, исполнение RAGL
Производитель
Изготовитель - Фирма "Rota Yokogawa GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 282
Выдано извещений - 4
Кол-во периодических поверок - 30
Кол-во средств измерений - 111
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№504 от 2017.03.10 О продлении срока действия свидетельств (44 позиции)
№2578 от 2021.11.17 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
Наличие аналогов СИ: Ротаметры (RAGK, RAGL, RAGN, RAQN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rota Yokogawa GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17669-09 01.01.2015 |
Счетчики-расходомеры электромагнитные, Admag мод. AXF, AXR, СA, SE Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
22136-01 |
Ротаметр газовый, Rota Yokogawa 2061 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
27053-04 01.06.2009 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
27053-09 01.01.2015 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
27054-04 01.06.2009 |
Счетчики-расходомеры массовые кориолисовые, Rotamass мод. RCCS, RCCT, RCCF Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
27054-09 01.10.2014 |
Счетчики-расходомеры массовые кориолисовые, Rotamass мод. RCCT, RCCS/RCCF, RCCS/RCCR Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
27054-14 24.10.2019 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года; 1 год при поверке на месте эксплуатации (при использовании в составе СИКН) |
|
43718-10 |
Счетчик-расходомер массовый кориолисовый эталонный, ROTAMASS мод. RCCT 38 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49862-12 10.03.2027 |
Ротаметры, RAGK, RAGL, RAGN, RAQN Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
50010-12 10.03.2027 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56067-13 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS мод. RCCS34-RCCF31 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59435-14 02.10.2024 |
Счетчики-расходомеры электромагнитные, ADMAG (мод. AXF, AXR, CA, AXW) Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
61311-15 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS мод. RCCS31-RCCF31 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
17675-09 27.11.2024 |
Расходомеры-счетчики вихревые объемные, YEWFLO DY Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
75394-19 21.06.2029 |
Расходомеры-счетчики массовые кориолисовые, ROTAMASS модели RC Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
76785-19 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
79595-20 20.11.2025 |
Счетчики-расходомеры электромагнитные, ADMAG Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Ротаметры (RAGK, RAGL, RAGN, RAQN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 34 | 20 | 0 | 0 | 20 | 20 | 0 | ||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 2 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 8 | 0 | 2 | 0 | 8 | 0 | 2 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 22 | 22 | 0 | 0 | 22 | 22 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ООО "ЭНЕРГЕТИЧЕСКАЯ МЕТРОЛОГИЧЕСКАЯ КОМПАНИЯ" (РОСС RU.0001.310101) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 117 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 0 | 8 | 4 | 8 | 0 | 8 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Ротаметры (RAGK, RAGL, RAGN, RAQN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9000 | 4624 |
|
ФБУ Пензенский ЦСМ Пензенская область |
2867 | 4624 |
|
ФБУ Тюменский ЦСМ Тюменская область |
2006 | 4624 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в руководстве по эксплуатации ротаметра.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ротаметрам RAGK, RAGL, RAGN, RAQN-
1. ГОСТ 13045-81 "Ротаметры. Общие технические условия".
-
2. Техническая документация фирмы.
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail: office@vniims.ru
Ротаметр состоит из стеклянной или пластмассовой измерительной трубки и поплавка.
Расход измеряется по положению поплавка относительно шкалы, закрепленной на корпусе прибора. Шкала отградуирована в единицах расхода.
Принцип действия ротаметров основан на измерении расхода среды, протекающей через измерительную коническую трубку, в которой находится вертикально перемещающийся поплавок. Положение поплавка в измерительной трубке служит мерой расхода при равновесии силы его веса в измеряемой среде и силы сопротивления движущемуся потоку, действующей навстречу. В зависимости от назначения, диапазонов расходов, способа присоединения к трубопроводу и условий применения ротаметры имеют несколько исполнений - RAGK; RAGL; RAGN; RAQN. Внешний вид ротаметров представлен на рис 1 и 2.
RAQN
|
Наименование параметра |
Модель ротаметра | |||
|
RAGK |
RAGL |
RAGN |
RAQN | |
|
Диаметр условного прохо да, мм |
10; 17; 28 |
10; 17 |
10.81 |
32.63 |
|
Диапазон расходов при измерении, л/ч: |
0,0002 - 10М03 |
1 - 10103 | ||
|
воды |
0,0002 - 630 |
0,0002 - 110 | ||
|
воздуха |
0,02 - 6300 |
0,01 - 3500 |
0,01 - 160 403 |
16 - 250М03 |
|
Диапазон измерений в зависимости от Qмакс, %: | ||||
|
стандартный |
50 ... |
100 | ||
|
расширенный |
10... |
100 | ||
|
Наименование параметра |
Модель ротаметра | |||
|
RAGK |
RAGL |
RAGN |
RAQN | |
|
Пределы приведенной погрешности в зависимости от Рмакс, %: - в диапазоне 0,5Рмакс ... Рмакс |
±6/4/2,5 |
±6/4/2,5/1,6 |
±2,5/1,6 |
±4/2,5 |
|
- в диапазоне 0,^макс |
±(6/4/2,5- |
±(6/4/2,5/1,6- |
±(2,5/1,6- |
±(4/2,5- |
|
.. ,0,5()макс |
0,5()макс ()изм) |
0,5()макс ()и-;м) |
0,5()макс ()и-;м) |
0,5Qмакс/Qизм) |
|
Длина измерительной |
75; 150 |
75; 150; 300 |
300; 375; 425 |
350; 366; 370; |
|
трубки (в зависимости от |
372; 400; 410; | |||
|
исполнения), мм |
418 | |||
|
Максимальное рабочее давление, МПа |
1,6 |
1,0 | ||
|
Диапазон температуры из- |
-25. |
+100 |
- 25.+ 100 |
-10.+60 (для |
|
меряемой среды, °С |
(+130 с прокладкой из витона) |
трубки из поли- | ||
|
(+80 с прокладкой из полипропиле- |
амида) | |||
|
на) |
-10.+120 (для | |||
|
трубки из поли- | ||||
|
сульфона) | ||||
|
Материал измерительной |
стекло |
стекло |
стекло |
Полиамид или |
|
трубки |
полисульфон | |||
|
Тип датчика выходного | ||||
|
сигнала: | ||||
|
- индуктивный кольцевой; |
+ |
+ |
+ |
- |
|
- релейный |
+ |
- |
+ |
+ |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
-25.+70 |
-25.+70 |
-25...+100 |
-10...+70 |
|
- относительная влажность | ||||
|
окружающего воздуха, % |
до 100 |
до 100 |
до 100 |
до 100 |
|
Условия эксплуатации при | ||||
|
наличии датчиков выход- | ||||
|
ных сигналов: | ||||
|
- температура окружающего воздуха, °С |
-25.+70 |
-25.+70 |
-25.+70 |
-10...+70 |
|
- относительная влажность |
до 100 |
до 100 |
до 100 |
до 100 |
|
окружающего воздуха, % | ||||
|
Параметры питания: • напряжение постоянного тока, В |
4,5.15 | |||
|
1.2,2 | |||
|
менное (постоянное) на- |
115±10%, 220±10%, (24±25%) | |||
|
пряжение, В • макс. ток, А |
4 | |||
|
Монтажная длина, мм |
100.360 |
100.325 |
356.500 |
400.418 |
|
Масса в зависимости от исполнения, кг, не более |
0,3.1,2 |
0,3.1,3 |
1,7.11,1 |
0,4...2,1 |
|
Срок службы, лет, не менее |
10 |
10 |
10 |
10 |
Qmax - полное значение шкалы;
QU3M - измеренное значение расхода.
