Номер по Госреестру СИ: 56067-13
56067-13 Счетчики-расходомеры массовые кориолисовые
(ROTAMASS мод. RCCS34-RCCF31)
Назначение средства измерений:
Счетчики-расходомеры массовые кориолисовые ROTAMASS модификации RCCS34-RCCF31 (далее - СРМ) предназначены для измерений массового расхода и массы водометанольного раствора (далее - метанола) в составе системы измерений количества метанола с Уренгойского и Добровольского месторождений ООО «НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ».

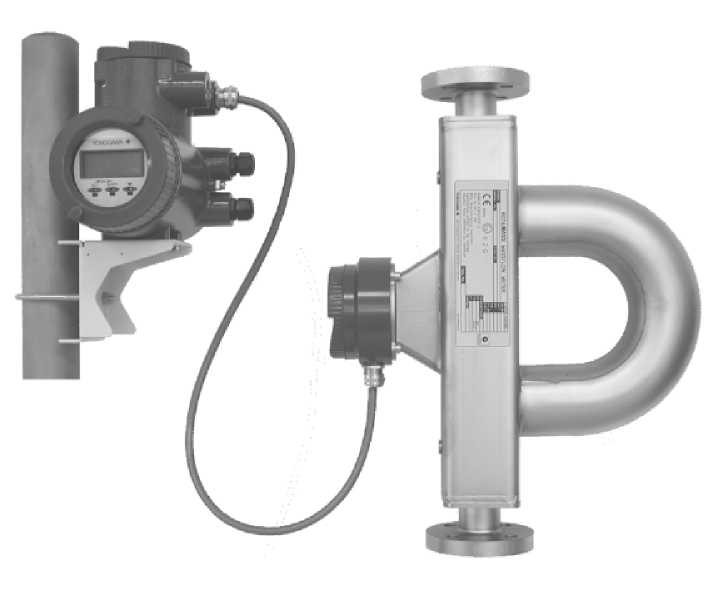

Внешний вид.
Счетчики-расходомеры массовые кориолисовые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 146325
ID в реестре СИ - 368725
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Нет данных, Rotamass RCCS34/RCCF31,
Производитель
Изготовитель - Фирма "Rota Yokogawa GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1352 от 2015.11.13 Об утверждении эталонов единиц величин
№1409 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа
№1850 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оценка соответствия" (ТК 079)
Наличие аналогов СИ: Счетчики-расходомеры массовые кориолисовые (ROTAMASS мод. RCCS34-RCCF31)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rota Yokogawa GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17669-09 01.01.2015 |
Счетчики-расходомеры электромагнитные, Admag мод. AXF, AXR, СA, SE Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
22136-01 |
Ротаметр газовый, Rota Yokogawa 2061 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
27053-04 01.06.2009 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
27053-09 01.01.2015 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
27054-04 01.06.2009 |
Счетчики-расходомеры массовые кориолисовые, Rotamass мод. RCCS, RCCT, RCCF Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
27054-09 01.10.2014 |
Счетчики-расходомеры массовые кориолисовые, Rotamass мод. RCCT, RCCS/RCCF, RCCS/RCCR Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
27054-14 24.10.2019 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года; 1 год при поверке на месте эксплуатации (при использовании в составе СИКН) |
|
43718-10 |
Счетчик-расходомер массовый кориолисовый эталонный, ROTAMASS мод. RCCT 38 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49862-12 10.03.2027 |
Ротаметры, RAGK, RAGL, RAGN, RAQN Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
50010-12 10.03.2027 |
Ротаметры, RAMC, RAKD Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56067-13 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS мод. RCCS34-RCCF31 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59435-14 02.10.2024 |
Счетчики-расходомеры электромагнитные, ADMAG (мод. AXF, AXR, CA, AXW) Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
61311-15 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS мод. RCCS31-RCCF31 Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
17675-09 27.11.2024 |
Расходомеры-счетчики вихревые объемные, YEWFLO DY Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
75394-19 21.06.2029 |
Расходомеры-счетчики массовые кориолисовые, ROTAMASS модели RC Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
76785-19 |
Счетчики-расходомеры массовые кориолисовые, ROTAMASS Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
79595-20 20.11.2025 |
Счетчики-расходомеры электромагнитные, ADMAG Фирма "Rota Yokogawa GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Кто поверяет Счетчики-расходомеры массовые кориолисовые (ROTAMASS мод. RCCS34-RCCF31)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики-расходомеры массовые кориолисовые (ROTAMASS мод. RCCS34-RCCF31)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 7411 |
|
ФБУ Мурманский ЦСМ Мурманская область |
3391 | 7411 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку СРМ методом шелкографии и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерения описан в Руководстве по эксплуатации фирмы «Rota Yokogawa GmbH & Co.KG.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикам-расходомерам массовым кориолисовым ROTAMASS модификации RCCS34-RCCF31
ГОСТ 8.142-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода жидкости в диапазоне V10-3 2-103 кг/с
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей
Техническая документация фирмы «Rota Yokogawa GmbH & Co.KG», Германия Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение государственных учетных операций.
Поверка
Поверкаосуществляется по документу МП 47-30151-2013 «ГСИ. Счетчик-расходомер массовый кориолисовый ROTAMASS модификации RCCS34-RCCF31. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 26 июля 2013 г.
Перечень основных средств поверки (эталонов): установки поверочные с весоизмерительным устройством с пределами допускаемой относительной погрешности в режиме измерения массы и массового расхода ±0,04 %;
Изготовитель
Фирма «Rota Yokogawa GmbH & Co.KG»
Rheinstrass 8, D-79660 Wehr, Germany
Телефон: + 49 (0) 77-61-56-7124, Факс: + 49 (0) 77-61-56-7126
Заявитель
ЗАО НИЦ «ИНКОМСИСТЕМ»
420029, г. Казань, ул. Пионерская, 17
Телефон: (843)273-97-07
Испытательный центр
ГЦИ СИ ООО «Метрологический центр СТП»
Регистрационный номер №30151-11
420107, г. Казань, ул. Петербургская, д. 50
Телефон: (843)214-20-98, Факс: (843)227-40-10
e-mail: office@ooostp.ru
Принцип действия СРМ основан на использовании сил Кориолиса. Эти силы возникают в колебательной системе расходомеров, в которой одновременно имеет место поступательное и вращательное движения. Фазовый сдвиг между частотами колебаний двух трубок зависит от массового расхода рабочей среды, а частота колебаний трубок - от плотности жидкости.
Сигналы с первичного преобразователя RCCS34-MZZZZZZ/KS1/BG/P8/QR1/Z (далее - ПП) поступают на вторичный преобразователь RCCF31-AH2M/KF1/BG/PS/QR1 (далее -ВП), где обрабатываются по принятому алгоритму и индицируются в виде измеренных параметров на дисплее ВП и передаются по импульсным выходным сигналам, протоколам HART, Fieldbus.
ВП имеет 8 разрядный жидкокристаллический дисплей, который программно настраивается на индикацию одновременно 4 измеренных параметров.
Энергонезависимое программируемое ПЗУ сохраняет настроечные данные ППР и ВП в случае сбоя в подаче электроэнергии любой продолжительности.
Расходомеры имеют разделенное конструктивное исполнение (ВП выносится до 300 м от ППР).
Программное обеспечение отсутствует.
Лист № 2 всего листов 3
Таблица 4
|
Наименование |
Количество |
|
Счетчик-расходомер массовый кориолисовый ROTAMASS модификации RCCS34-RCCF31, зав.№ D1N402878/D1N402876 |
1 экз. |
|
Счетчик-расходомер массовый кориолисовый ROTAMASS модификации RCCS34-RCCF31, зав.№ D1N402879/D1N402877 |
1 экз. |
|
Наименование |
Количество |
|
Комплект эксплуатационной документации фирмы «Rota Yokogawa GmbH & Co.KG», Германия |
1 экз. |
|
МП 47-30151-2013 ГСИ. Счетчики-расходомеры массовые кориолисовые ROTAMASS модификации RCCS34-RCCF31. Методика поверки |
1 экз. |
Таблица 3
|
Наименование |
СРМ |
|
Рабочая среда |
метанол |
|
Диапазон измерения массового расхода метанола, кг/ч |
от 15 до 900 |
|
Пределы допускаемой относительной погрешности СРМ зав.№ D1N402878/D1N402876 при измерениях массового расхода и массы метанола, %:
|
±1,8 ±0,25 |
|
Пределы допускаемой относительной погрешности СРМ зав.№ D1N402879/D1N402877 при измерениях массового расхода и массы метанола, %:
|
±1,0 ±0,2 |
|
Частота выходного частотно-импульсного сигнала, Гц |
от 20 до 10000 |
|
Условия эксплуатации СРМ:
температура для ПП, °С температура для ВП, °С относительная влажность, %, не более
температура, °С давление, МПа, не более |
от минус 50 до 80 от минус 40 до 55 90 от минус 40 до 21 28,5 |
|
Маркировка взрывозащиты:
|
EEx ib ПС1...Т6 EEx d(e) [ib] IIC T6 |
|
Пылевлагозащита |
IP67 |
|
Параметры электропитания:
|
от 90 до 264 от 47 до 63 |
|
Потребляемая мощность, В^А, не более |
25 |
|
Габаритные размеры, мм, не более:
|
370х337х116 272х204х147 |
|
Масса, кг, не более:
|
|
|
Средний срок службы, лет, не менее |
20 |
