Номер по Госреестру СИ: 60719-15
60719-15 Датчики весоизмерительные тензорезисторные
(SP, AC, CS)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные SP, AC, CS (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый или цифровой электрический сигнал.

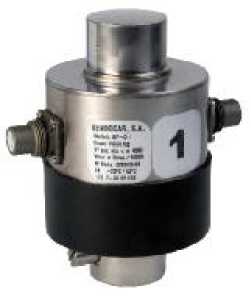

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1

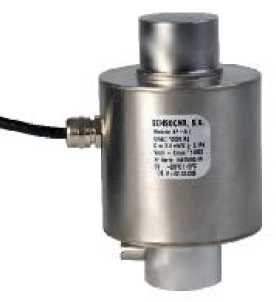

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2

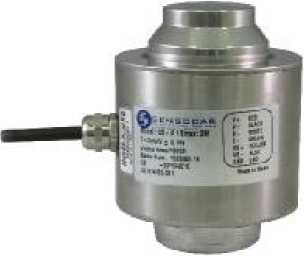

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 5
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 6
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 7
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку, расположенную на датчике и типографским способом на титульный лист руководства по эксплуатации или паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПаспорт «Датчики весоизмерительные тензорезисторные SP, AC, CS».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным SP, AC, CS1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
Поверка
ПоверкаОсуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной
Лист № 5 Всего листов 5 погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Изготовитель
«SENSOCAR, S.A.», ИспанияC/ Gёmiшs (Pol.Ind. Can Parellada) N°. 77
08228 TERRASSA, BARCELONA
CIF.: ESA61097911
Tel: 937804499
Испытатель Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail: Office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Конструктивно датчики состоят из упругого элемента, наклеенных на него
тензорезисторов, соединенных в мостовую схему и присоединительных элементов. Конструкция датчиков обеспечивает герметичность измерительного элемента. Вид нагрузки датчиков SP, AC, CS - сжатие. Датчики изготавливаются из нержавеющей стали.
SP-A
SP-DC
AC-1A; АС- 1DP
AC-2A; АС- 2DP
SP-DP
AC-3A; АС- 3DP
CS
Рисунок 1 - Общий вид датчиков SP, AC, CS
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией датчика.
Датчики с индексом «А» имеют аналоговый выход, с индексом «D» - цифровой.
Обозначение модификаций датчиков имеет вид Т - Y X1 X2 Х3 где:
Т - обозначение типа датчиков (SP, AC-1, AC-2, AC-3, CS)
Y - вид выходного сигнала (А - аналоговый, DP - один дискретный выход, DC - два дискретных выхода);
X1 - обозначение класса точности;
X2 - обозначение максимального числа поверочных интервалов;
X3 - максимальная нагрузка (Emax) в кг.
На маркировочной табличке датчиков указывают:
-
- торговую марку производителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- максимальную нагрузку Emax;
-
- диапазон рабочих температур.
датчиков приведены в таблицах 1, 2, 3, 4
Таблица 1
Модель |
SP-A |
SP-DP, SP-DC | |
10; 15; 20; | |||
Максимальная нагрузка Emax, т |
10; 15; 20; 25; 30; 35; 40; 50 |
10; 15; 20; 25; 30; 35; 40; 50 | |
25; 30; 35; | |||
40; 50 | |||
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
C4 |
Максимальное число поверочных интервалов, Птах (Етах/п) |
3000 |
4000 |
4000 |
3,33; 5; 6,67; |
2,5; 3,75; 5; | ||
Значение поверочного интервала, n, кг |
8,33; 10; |
6,25; 7,5; |
2,5; 3,75; 5; 6,25; 7,5; |
11,67; 13,33; |
8,75; 10; |
8,75; 10; 12,5 | |
16,67 |
12,5 | ||
Минимальный поверочный интервал, nmin |
Етах / 14000 |
Етах / 15000 | |
Минимальная статическая нагрузка, (E-minX т |
0 | ||
Номинальный выходной сигнал при Emax, мВ/В |
2 | ||
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | ||
Классификация по влажности |
CH | ||
Напряжение питания, В |
5 ... |
15 | |
Входное сопротивление, Ом |
800 ± 3 | ||
Выходное сопротивление, Ом |
700 ± 3 |
Модель |
SP-A SP-DP, SP-DC |
Диапазон рабочих температур, °C |
От - 20 до +40 |
Габаритный размер,мм |
d= 90 h= 150 |
Масса, кг, не более |
2,900 |
Таблица 2
Модель |
AC-1A; AC-2A; AC-3A |
AC -1DP; AC-1DC; AC-2DP; AC-2DP; AC-3DP; AC-3DP | |
Максимальная нагрузка Emax, т |
15; 20; 25; 30; |
15; 20; 25; 30; |
15; 20; 25; 30; 35; |
35; 40; 50; 75 |
35; 40; 50; 75 |
40; 50; 75 | |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
C4 |
Максимальное число поверочных интервалов, 11|ш1х (Emax/n) |
3000 |
4000 |
4000 |
Значение поверочного интервалам, кг |
5; 6,67; 8,33; |
3,75;5;6,25;7, |
3,75;5;6,25;7,5;8,75; 10; 12,5; 18,75 |
10; 11,67; |
5;8,75;10; | ||
13,33; 16,67; 25 |
12,5; 18 | ||
Минимальная статическая нагрузка, (E-minX т |
0 | ||
Минимальный поверочный интервал, |
Emax / 10000 | ||
nmin | |||
Номинальный выходной сигнал при Emax, мВ/В |
2 | ||
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | ||
Классификация по влажности |
CH | ||
Напряжение питания, В |
5 ... 15 | ||
Входное сопротивление, Ом |
800 ± 3 | ||
Выходное сопротивление, Ом |
700 ± 3 | ||
Диапазон рабочих температур, °C |
От - 20 до +40 | ||
SP-1 d= 114 h= 142 | |||
Габаритный размер,мм |
d= 90 h= 150 |
SP-2 d= 114 h= 127 | |
SP-3 d= 141 h= 1178 | |||
Масса, кг, не более |
2,9 |
1,38 |
Таблица 3
Модель |
CS | |
Максимальная нагрузка Emax, т |
10; 15; 20; 25; 30; 35; 40; 50 |
10; 15; 20; 25; 30; 35; 40; 50 |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
Максимальное число поверочных интервалов, nmax (Emax/n) |
3000 |
4000 |
Значение поверочного интервалам, кг |
3,33; 5; 8,33; 10; 11,67; 13,33; 16,67 |
2,5; 3,75; 5; 6,25; 7,5; 8,75; 10; 12,5 |
Минимальная статическая нагрузка, (E-minX т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 18000 | |
Номинальный выходной сигнал при Emax, мВ/В |
2 | |
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 |
Модель |
CS |
Классификация по влажности |
CH |
Напряжение питания, В |
5 ... 15 |
Входное сопротивление, Ом |
800 ± 3 |
Выходное сопротивление, Ом |
700 ± 3 |
Диапазон рабочих температур, °C |
От - 20 до + 40 |
Габаритный размер,мм |
d= 89; h= 118,5 |
Масса, кг, не более |
3,000 |
Таблица 4
Модель |
CS | |
Максимальная нагрузка Emax, т |
10; 15; 20; 25; 30; 35; 40; 50 |
10; 15; 20; 25; 30; 35; 40; 50 |
Класс точности по ГОСТ Р 8.726-2010 |
C5 |
C6 |
Максимальное число поверочных интервалов, Птах (Emax/n) |
5000 |
6000 |
Значение поверочного интервалам, кг |
2; 3; 4; 5; 6; 7; 8; 10 |
1,67; 2,5; 3,33; 4,17; 5; 5,83; 6,67; 8,33 |
Минимальная статическая нагрузка, (E-minX т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 18000 | |
Номинальный выходной сигнал при Emax, мВ/В |
2 | |
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | |
Классификация по влажности |
CH | |
Напряжение питания, В |
5 ... 15 | |
Входное сопротивление, Ом |
800 ± 3 | |
Выходное сопротивление, Ом |
700 ± 3 | |
Диапазон рабочих температур, °C |
От -20 до +40 | |
Г абаритный размер, мм |
d= 89; h= 118,5 | |
Масса, кг, не более |
3,000 |
