Номер по Госреестру СИ: 60720-15
60720-15 Датчики весоизмерительные тензорезисторные
(FX, CO, TA)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные FX, CO, TA (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический сигнал.

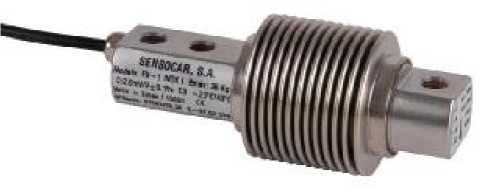

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1

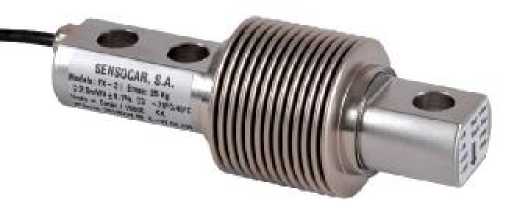

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2

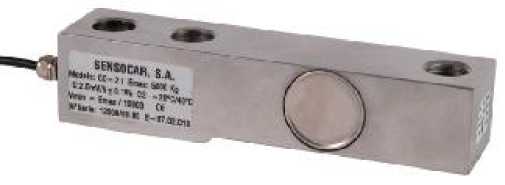

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3

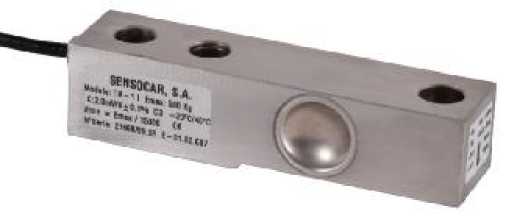

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4

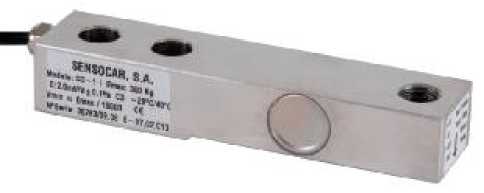

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 5

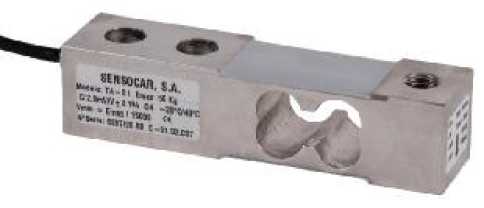

Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Паспорт «Датчики весоизмерительные тензорезисторные FX, CO, TA».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным FX, CO, TA
-
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
Поверка
ПоверкаОсуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
-
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
-
- вольтметр или компаратор напряжений класса точности 0,005.
Изготовитель
«SENSOCAR, S.A.», ИспанияC/ Gёmiшs (Pol.Ind. Can Parellada) N°. 77 08228 TERRASSA, BARCELONA
CIF.: ESA61097911
Tel: 937804499
Испытатель Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail: Office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков FX, CO, TA - изгиб. Датчики изготавливаются из нержавеющей стали.
FX-1
FX-2
CO-1
CO-2
TA-0 TA-1
Рисунок 1 - Общий вид датчиков FX, CO, TA
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.
Обозначение модификаций датчиков имеет вид T X1 X2 X3, где:
T - обозначение типа датчиков ;
Xi - обозначение класса точности;
X2 - обозначение максимального числа поверочных интервалов;
X3 - максимальная нагрузка (Emax) в кг.
На маркировочной табличке датчиков указывают:
-
- торговую марку производителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- максимальную нагрузку Emax
-
- диапазон рабочих температур.
-
1. Датчик ............................................................................................................................1 шт.
-
2. Паспорт ...........................................................................................................................1экз.
датчиков приведены в таблицах i, 2, 3, 4. Таблица i
Модель |
FX-1 | |
Максимальная нагрузка Emax, кг |
10, 15, 25, 50, 100, 150, 200 |
10, 15, 25, 50, 100, 150, 200 |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
Максимальное число поверочных интервалов, nmax (Етах/п) |
3000 |
4000 |
Значение поверочного интервала, n, кг |
0,0033, 0,005; 0,0083; 0,017; 0,033; 0,05; 0,067 |
0,0025; 0,00375; 0,00625; 0,0125; 0,025; 0,0375; 0,05 |
Минимальная статическая нагрузка, (Emjn), т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 15000 | |
Номинальный выходной сигнал при Етах, мВ/В |
2 | |
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | |
Классификация по влажности |
CH | |
Напряжение питания, В |
5 ... 15 | |
Входное сопротивление, Ом |
350 ± 3 | |
Выходное сопротивление, Ом |
350 ± 3 | |
Диапазон рабочих температур, °C |
От - 20 до + 40 | |
Г абаритный размер, мм |
d= 50, h= 120 | |
Масса, кг, не более |
0,456 |
Таблица 2
Модель |
FX-2 | |
Максимальная нагрузка Emax, кг |
10; 15; 25; 50; 100; 150; |
10; 15; 25; 50; 100; |
200 |
150; 200 | |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
Максимальное число поверочных интервалов, nmax (Emax/n) |
3000 |
4000 |
0,0033, 0,005; 0,0083; 0,017; 0,033; 0,05; 0,067 |
0,0025; 0,00375; | |
Значение поверочного интервала, n, кг |
0,00625; 0,0125; 0,025; | |
0,0375; 0,05 | ||
Минимальная статическая нагрузка, (Emin), т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 15000 | |
Номинальный выходной сигнал при Emax, мВ/В |
2 | |
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | |
Классификация по влажности |
CH |
Модель |
FX-2 |
Напряжение питания, В |
5 ... 15 |
Входное сопротивление, Ом |
350 ± 3 |
Выходное сопротивление, Ом |
350 ± 3 |
Диапазон рабочих температур, °C |
От - 20 до + 40 |
Габаритный размер,мм |
d= 50, h=136,5 |
Масса, кг, не более |
0,552 |
Таблица 3
Модель |
FX-2 | |
Максимальная нагрузка Emax, кг |
250; 300; 500; 750; |
250; 300; 500; 750; |
1000; 1500 |
1000; 1500 | |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
Максимальное число поверочных интервалов, nmax (Emax/n) |
3000 |
4000 |
Значение поверочного интервала, п, кг |
0,083; 0,1; 0,16; 0,25; |
0,063; 0,075; 0,125; |
0,033; 0,5 |
0,19; 0,25; 0,38 | |
Минимальная статическая нагрузка, (Emin), т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 15000 | |
Номинальный выходной сигнал при Emax, мВ/В |
2 | |
Доля от пределов допускаемой погрешности |
0,7 | |
весов (Plc) | ||
Классификация по влажности |
CH | |
Напряжение питания, В |
5 .. |
15 |
Входное сопротивление, Ом |
350 ± 3 | |
Выходное сопротивление, Ом |
350 ± 3 | |
Диапазон рабочих температур, °C |
От - 20 до + 40 | |
Габаритный размер,мм |
d= 50, h=136,5 | |
Масса, кг, не более |
0,552 |
Таблица 4
Модель |
CO-1 | |
Максимальная нагрузка Emax, кг |
300; 500; 750; 1000; |
300; 500; 750; 1000; |
2000 |
2000 | |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
Максимальное число поверочных интервалов, nmax (Emax/n) |
3000 |
4000 |
Значение поверочного интервала, п, кг |
0,1; 0,16; 0,25; 0,033; |
0,075; 0,125; 0,1875; |
0,67 |
0,25; 0,5 | |
Минимальная статическая нагрузка, (Emin), т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 15000 | |
Номинальный выходной сигнал при Emax, мВ/В |
2 | |
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | |
Классификация по влажности |
CH | |
Напряжение питания, В |
5 . |
. 15 |
Входное сопротивление, Ом |
350 ± 3 | |
Выходное сопротивление, Ом |
350 ± 3 | |
Диапазон рабочих температур, °C |
От - 20 до + 40 | |
Г абаритный размер, мм |
136x31x24 | |
Масса, кг, не более |
0,720 |
Таблица 5
Модель |
CO-2 | |
Максимальная нагрузка Emax, кг |
2000; 3000; 4000; 5000 |
2000; 3000; 4000; 5000 |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
Максимальное число поверочных интервалов, nmax (Етах/п) |
3000 |
4000 |
Значение поверочного интервала, n, кг |
0,67; 1; 1,33; 1,67 |
0, 5; 0,75; 1; 1,25 |
Минимальная статическая нагрузка, (Ema), т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 10000 | |
Номинальный выходной сигнал при Етах, мВ/В |
2 | |
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | |
Классификация по влажности |
CH | |
Напряжение питания, В |
5 ... 15 | |
Входное сопротивление, Ом |
350 ± 3 | |
Выходное сопротивление, Ом |
350 ± 3 | |
Диапазон рабочих температур, °C |
От - 20 до + 40 | |
Г абаритный размер, не бллее,мм |
200x45x41 | |
Масса, кг, не более |
2,550 |
Таблица 6
Модель |
TA-0 | |
Максимальная нагрузка Emax, кг |
30; 50; 75; 100; 150; |
30; 50; 75; 100; 150; |
200; 250; 300 |
200; 250; 300 | |
Класс точности по ГОСТ Р 8.726-2010 |
C4 |
C6 |
Максимальное число поверочных интервалов, nmax (Emax/n) |
4000 |
6000 |
0,0075; 0,0125; 0,01875; |
0,005; 0,0083; 0,0125; | |
Значение поверочного интервала, n, кг |
0,025; 0,0375; 0,05; |
0,0125; 0,025; 0,033; |
0,0625; 0,075 |
0,042; 0,05 | |
Минимальная статическая нагрузка, (Emin), т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 15000 | |
Номинальный выходной сигнал при Emax, мВ/В |
2 | |
Доля от пределов допускаемой погрешности |
0,7 | |
весов (Plc) | ||
Классификация по влажности |
CH | |
Напряжение питания, В |
5 .. |
15 |
Входное сопротивление, Ом |
350 ± 3 | |
Выходное сопротивление, Ом |
350 ± 3 | |
Диапазон рабочих температур, °C |
От - 20 до + 40 | |
Габаритный размер,мм |
130 x 31,5 x 31,5 | |
Масса, кг, не более |
0,840 |
Таблица 7
Модель |
TA-1 | |
Максимальная нагрузка Emax, кг |
500; 550; 750; 1000; |
500; 550; 750; 1000; |
1100;1500; 1760 |
1100;1500; 1760 | |
Класс точности по ГОСТ Р 8.726-2010 |
C3 |
C4 |
Максимальное число поверочных интервалов, nmax (Emax/n) |
3000 |
4000 |
Модель |
TA-1 | |
Значение поверочного интервала, n, кг |
0,166; 0,18; 0,25; 0,33; 0,37; 0,5; 0,59 |
0,125; 0,1375; 0,1875; 0,25; 0,275; 0,375; 0,44 |
Минимальная статическая нагрузка, (Emjn), т |
0 | |
Минимальный поверочный интервал, nmin |
Emax / 15000 | |
Номинальный выходной сигнал при Етах, мВ/В |
2 | |
Доля от пределов допускаемой погрешности весов (Plc) |
0,7 | |
Классификация по влажности |
CH | |
Напряжение питания, В |
5 .. |
15 |
Входное сопротивление, Ом |
350 ± 3 | |
Выходное сопротивление, Ом |
350 ± 3 | |
Диапазон рабочих температур, °C |
От - 20 до + 40 | |
Г абаритный размер, мм |
130 x 31,5 x 31,5 | |
Масса, кг, не более |
0,888 |
