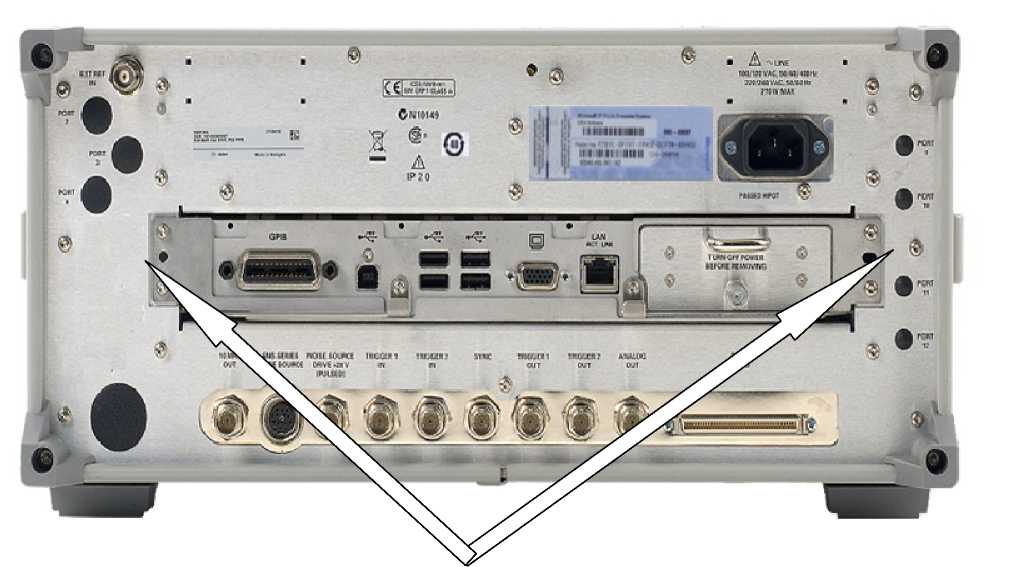

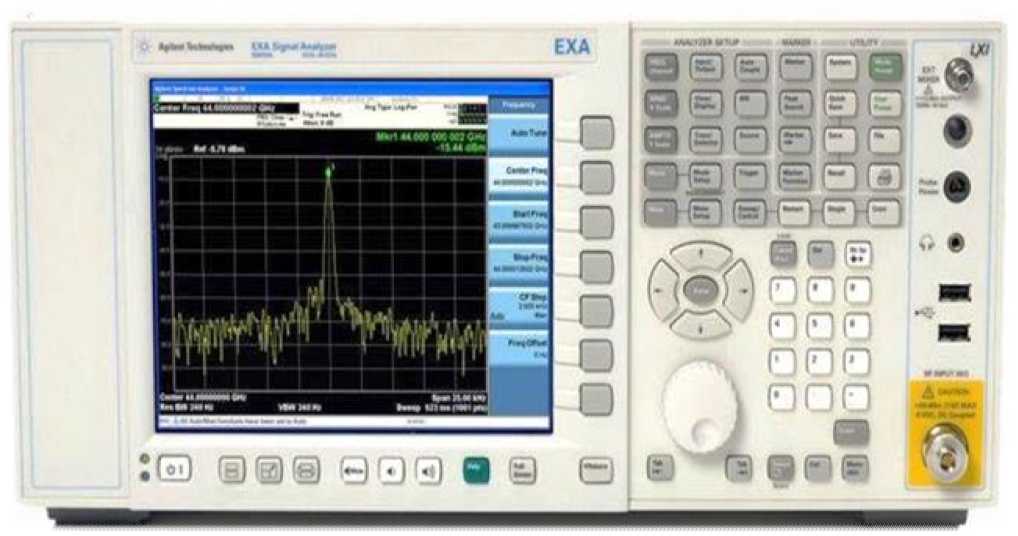

Модель

Опция

Функциональное назначение

N9010A, N9020A, N9000A

503

Частотный диапазон от 10 Гц до 3,6 ГГц

N9010A, N9000A

507

Частотный диапазон от 10 Гц до 7 ГГ ц

N9020A, N9038A

508

Частотный диапазон от 10 Гц до 8,4 ГГц

N9010A, N9020A, N9000A

513

Частотный диапазон от 10 Гц до 13,6 ГГц

N9010A, N9020A,

N9038A, N9000A

526

Частотный диапазон от 10 Гц до 26,5 ГГц

N9010A

532

Частотный диапазон от 10 Гц до 32 ГГц

N9010A, N9038A

544

Частотный диапазон от 10 Гц до 44 ГГ ц

N9010A, N9020A,

N9038A, N9000A

В25

Полоса анализа 25 МГц

N9010A, N9020A

В40

Полоса анализа 40 МГц

N9020A

BBA

Аналоговые входы IQ модуляции

N9000A

С75

Соединитель на задней панели N-типа, 75 Ом, рабочий частотный диапазон от 1 МГц до 1,5 ГГц

N9010A, N9020A, N9000A

CR3

Соединитель на задней панели, второй выход ПЧ

N9010A, N9020A, N9000A

CRP

Соединитель на задней панели, программируемый выход ПЧ

N9010A, N9020A, N9000A

DP2

Цифровой процессор с памятью сбора данных 2 Гбайт (только для опций 503, 507, 513 и 526)

N9010A, N9020A, N9000A

EDP

Набор    расширенных    функций    отображения

(спектрограмма, увеличение графика, ширина зоны)

N9010A, N9020A

EA3

Электронный аттенюатор от 9 кГц до 3,6 ГГц

N9010A, N9020A, N9000A

EMC

Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМС

N9010A

EXM

Опция для работы с внешними преобразователями частоты

N9010A, N9020A,

N9038A, N9000A

ESC

Управление внешним источником

N9010A, N9000A

FSA

Точный ступенчатый аттенюатор

N9010A, N9020A, N9000A

MLP

Переход с 50 на 75 Ом с минимальными потерями

N9010A, N9020A, N9000A

МРВ

Обход микроволнового преселектора

N9010A, N9020A, N9000A

Р03

Предусилитель, 3,6 ГГц

N9010A, N9000A

Р07

Предусилитель, 7 ГГц

N9020A, N9038A

Р08

Предусилитель, 8,4 ГГц

N9020A, N9000A

Р13

Предусилитель, 13,6 ГГц

N9020A, N9038A, N9000A

Р26

Предусилитель, 26,5 ГГц

Модель

Опция

Функциональное назначение

N9010A

Р32

Предусилитель, 32 ГГц

N9010A

Р44

Предусилитель, 44 ГГц

N9010A

PC4

Двухъядерный процессор, съемный НЖМД

N9010A, N9020A, N9000A

PFR

Прецизионный опорный генератор 10 МГц

N9020A

RT1

Анализатор спектра реального времени ч полосой обзора 85 МГц

N9020A

RT2

Анализатор спектра реального времени ч полосой обзора 160 МГц

N9038A

С35

Соединитель типа N заменен на соединитель 3,5 мм (только для опции 526)

N9010A, N9020A,

N9038A, N9000A

SSD

Дополнительный съемный твердотельный накопитель

N9000A

T03

Следящий генератор, частотный диапазон от 9 кГц до 3 ГГц

N9000A

Т06

Следящий генератор, частотный диапазон от 9 кГц до 6 ГГц

N9010A, N9020A, N9038A

YAS

Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели

N9010A, N9020A

N6141A

Приложение для ЭМС измерений

N9010A, N9020A

N6149A

Измерительное приложение для iDEN/WiDEN/MotoTalk

N9010A, N9020A

N6152A

Измерительное приложение для цифрового кабельного телевидения

N9010A, N9020A

N6153A

Измерительное приложение для DVB-T/H с T2

N9010A, N9020A

N6155A

Измерительное приложение для ISDB-T/Tmm

N9010A, N9020A

N6156A

Измерительное приложение для DTMB (CTTB)

N9010A, N9020A

N6158A

Измерительное приложение для CMMB

N9010A, N9020A, N9000A

N9051A

Программа для измерения параметров импульсов

N9010A, N9020A

N9061A

Приложение для обеспечения  совместимости с

анализаторами 856xE/EC, 8566/68

N9010A, N9020A

N9062A

Измерительное   приложение   для   обеспечения

совместимости по командам SCPI

N9010A, N9020A, N9038A

N9063A

Измерительное приложение для анализа аналоговой модуляции

N9010A, N9020A

N9064A

Измерительное приложение VXA для векторного анализа сигналов

N9010A, N9020A, N9038A

N9068A

Приложение для измерения фазового шума

N9010A, N9020A, N9038A

N9069A

Приложение для измерения коэффициента шума

N9010A, N9020A

N9071A

Измерительное приложение для GSM/EDGE/EDGE

Evolution

N9010A, N9020A

N9072A

Измерительное приложение для cdma2000/cdmaOne

N9010A, N9020A

N9073A

Измерительное      приложение      для      W-

CDMA/HSPA/HSPA+

N9010A, N9020A

N9074A

Измерительное приложение для сетей  WiMAX

фиксированного доступа

Модель

Опция

Функциональное назначение

N9010A, N9020A

N9075A

Измерительное приложение для систем беспроводной связи 802.16 OFDMA

N9010A, N9020A

N9076A

Измерительное приложение для 1xEV-DO

N9010A, N9020A

N9077A

Измерительное приложение для WLAN

N9010A, N9020A

N9079A

Измерительное приложение для TD-SCDMA/HSPA

N9010A, N9020A

N9080A

Измерительное приложение для LTE FDD

N9010A, N9020A

N9081A

Измерительное приложение для Bluetooth®

N9010A, N9020A

N9082A

Измерительное приложение для LTE TDD

N9010A, N9020A

N9083A

Измерительное приложение для многостандартного радио (MSR)

N9000A

W6141A

Приложение для ЭМС измерений

N9000A

W6152A

Измерительное приложение для цифрового кабельного телевидения

N9000A

W6153A

Измерительное приложение для DVB-T/H с T2

N9000A

W6155A

Измерительное приложение для ISDB-T/Tmm

N9000A

W6156A

Измерительное приложение для DTMB (CTTB)

N9000A

W6158A

Измерительное приложение для CMMB

N9000A

W9062A

Измерительное   приложение   для   обеспечения

совместимости по командам SCPI

N9000A

W9063A

Измерительное приложение для анализа аналоговой демодуляции

N9000A

W9064A

Измерительное приложение VXA для векторного анализа сигналов

N9000A

W9068A

Приложение для измерения фазового шума

N9000A

W9069A

Приложение для измерения коэффициента шума

N9000A

W9071A

Измерительное приложение для GSM/EDGE/EDGE Evolution

N9000A

W9072A

Измерительное приложение для cdma2000/cdmaOne

N9000A

W9073A

Измерительное      приложение      для      W-

CDMA/HSPA/HSPA+

N9000A

W9075A

Измерительное приложение для сетей WiMAX фиксированного доступа

N9000A

W9076A

Измерительное приложение для 1xEV-DO

N9000A

W9077A

Измерительное приложение для WLAN

N9000A

W9079A

Измерительное приложение для TD-SCDMA/HSPA

N9000A

W9080A

Измерительное приложение для LTE FDD

N9000A

W9081A

Измерительное приложение для Bluetooth®

N9000A

W9082A

Измерительное приложение для LTE TDD

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

Частотный диапазон

- опция 503

от 10 Гц до 3,6 ГГц

от 10 Гц до 3,6 ГГц

от 9 кГц до 3,6 ГГц

- опция 507

от 10 Гц до 7,0 ГГц

-

-

от 9 кГц до 7,0 ГГц

- опция 508

-

от 10 Гц до 8,4 ГГц

от 20 Гц до 8,4 ГГц

-

- опция 513

от 10 Гц до 13,6 ГГц

от 10 Гц до 13,6 ГГц

-

от 9 кГц до 13,6 ГГц

- опция 526

от 10 Гц до 26,5 ГГц

от 10 Гц до 26,5 ГГц

от 20 Гц до 26,5 ГГц

от 9 кГц до 26,5 ГГц

- опция 532

от 10 Гц до 32,0 ГГц

-

-

-

- опция 544

от 10 Гц до 44,0 ГГц

-

от 20 Гц до 44,0 ГГц

-

Вход 2

-

-

от 20 Гц до 1 ГГц

-

Пределы        допускаемой

относительной погрешности воспроизведения     частоты

опорного генератора (5_ог) за

год:

± 1 ^.10^-6

± 1 ^.10^-6

_±1 ^.₁₀^-7

± 1 ^.10^-6

- стандартное исполнение

- опция PFR

± Г10^-7

± 1-10^-7

± 1-10^-7

Пределы         допускаемой

относительной погрешности

калибровки (5k)

± 1,_.4^.1_-0₈^-6

± 1 ,_.4 ^. 1_-0₈ ^-6

± 1 ,_.4 ^. 1_-0₈ ^-6

- стандартное исполнение

-

- опция PFR

± 4’10^-8

± 4’10^-8

± 4’10^-8

± 4’10^-8

Температурная нестабильность

^(vt⁾

-стандартное исполнение

± 2_.^.10^-_-⁶₈

± 2_.^.10^-_-⁶₈

± 5^.10^-8

± 2_.^.10^-_-⁶₈

- опция PFR:

± 5^.1_.0^-8_-8

± 5^.1_.0^-8_-8

± 1,5’10^-8

± 5^.1_.0^-8_-8

при температуре от 20 до 30 ^оС

± 1,5’10^-8

± 1,5’10^-8

± 1,5’10^-8

Пределы         допускаемой

± [(T • 5ог) + vt + 5k],

± [(T • 5ог) + vt + 5k]

± [(T • 5ог) + vt + 5k]

± [(T • 5ог) + vt + 5k]

относительной    погрешности

установки частоты:

где Т - период времени от момента калибровки (лет)

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

Пределы        допускаемой

относительной   погрешности

измерений частоты (F): где ПО - полоса обзора;

КТ - количество точек ПО;

ПЧ   -   промежуточная

частота

-

-

± [F • бог + 0,0025 +

0,05 • ПЧ +

2 Гц + 0,5 • ПО/(КТ-1)]

-

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

от 1 до 340⁶ (с шагом 10 % от установленного значения); 440⁶; 540⁶; 640⁶ и 8-10⁶

Пределы         допускаемой

относительной    погрешности

при измерении мощности из-за переключения          полос

пропускания от 10 Гц до 3 МГц, относительно 1 кГц, дБ (%) от 1 Гц до 750 кГц от 820 кГц до 1,2 МГц (при Fbk < 3,6 ГГц) от 1,3 кГц до 2 МГц (при Fbk < 3,6 ГГц) от 2,2 кГц до 3 МГц (при Fbk < 3,6 ГГц) от 4 кГц до 8 МГц (при Fbk < 3,6 ГГц)

± 0,044

± 0,088

± 0,07

± 0,15

± 0,25

± 0,044 (± 1,0)

± 0,088 (± 2,0)

± 0,07

± 0,15

± 0,25

± 0,044

±0,088

± 0,044 (± 1,0)

± 0,088 (± 2,0)

± 0,07

± 0,15

± 0,25

Диапазон ослаблений входного аттенюатора:

• - стандартное исполнение (от 10 Гц до 26,5 ГГц)

• - опция FSA (от 10 Гц до 26,5 ГГц)

от 0 до 60 дБ с шагом 10 дБ от 0 до 60 дБ с шагом 2 дБ

от 0 до 70 дБ с шагом 2 дБ от 0 до 24 дБ с шагом 1 дБ

от 0 до 70 с шагом

2 дБ

-

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

- опция EA3 (электронный

от 0 до 24 дБ

-

-

аттенюатор) (от 10 Гц до 3,6

ГГц)

с шагом 1 дБ

- полный диапазон ослабления

от 0 до 84 дБ

от 0 до 94 дБ

-

-

(механический + электронный аттенюаторы)

- опции 503, 507

стандартное исполнение

с шагом 1 дБ

с шагом 1 дБ

-

от 0 до 70 дБ с шагом 10 дБ

опция FSA

- опции 513, 526

_-

от 0 до 70 дБс шагом 2 дБ

стандартное исполнение

от 0 до 50 дБ с шагом 10 дБ

опция FSA

от 0 до 50 дБ с шагом 2 дБ

Мощность собственных шумов (Реш) при ослаблении входного аттенюатора 0 дБ, при температуре     окружающего

воздуха от 20 до 30 °С, дБ относительно 1 мВт (дБм)

опции 503, 507

Опции 503, 507, 513, 526

(предусилитель выключен)/

Предусилитель

опции P03, P08,

опции 503, 507, Р03, Р07

выключен/включен

20 Гц¹ ₁

P13, P26

преселектор выключен

(предусилитель включен)

-/-

-/-

минус 97/-

-/-

100 Гц₁ ¹

-/-

-/-

минус 106/-

-/-

1 кГц¹

-/-

-/-

минус 118/-

-/-

9 кГц

-/-

-/-

минус 119/-

-/-

100 кГц

-/-

-/-

минус 131/минус 144

-/-

1 МГц

-/-

-/-

минус 150/минус 162

-/-

от 1 до 10 МГц

минус 147/-

минус 150/минус 161

-/-

минус 130/минус 149

от 10 МГц до 1,5 ГГц

-/-

-/-

-/-

минус 148/минус 161

от 10 МГц до 2,1 ГГц

минус 148/минус 161

минус 151/минус 163

минус 150/минус 163

от 1,5 до 2,2 ГГц

-/-

-/-

-/-

минус 144/минус 160

от 2,2 до 3,0 ГГц

-/-

-/-

-/-

минус 140/минус 158

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

от 2,1 до 3,6 ГГц

минус 147/минус 160

минус 149/минус 162

минус 148/минус 161

-/-

от 3,0 до 4,5 ГГц

-/-

-/-

-/-

минус 137/минус 155

от 3,6 до 7 ГГц

минус 147/минус 160

-/-

-/-

-/-

от 3,5 до 8,4 ГГц

-/-

-/-

минус 148/минус 164

-/-

от 3,6 до 8,4 ГГц

-/-

минус 149/минус 162

-/-

-/-

от 4,5 до 6,0 ГГц

-/-

-/-

-/-

минус 133/минус 152

от 6 до 7,5 ГГц

-/-

-/-

-/-

минус 128/минус 148

от 8,3 до 13,6 ГГц

-/-

-/-

минус 147/минус 162

-/-

от 8,4 до 13,6 ГГц

-/-

минус 148/минус 162

-/-

-/-

от 7 до 13,6 ГГц

минус 143/-

-/-

-/-

-/-

от 13,5 до 17,1 ГГц

-/-

-/-

минус 141/минус 160

-/-

от 13,6 до 17,1 ГГц

минус 137/-

минус 144/минус 159

-/-

-/-

от 17,0 до 20,0 ГГц

-/-

минус 143/минус 157

минус 142/минус 158

-/-

от 17,1 до 20 ГГц

-/-

-/-

-/-

-/-

от 17,1 до 22 ГГц

минус 137/-

-/-

-/-

-/-

от 20 до 26,5 ГГц

-/-

минус 136/минус 152

минус 135/минус 155

-/-

от 22 до 26,5 ГГц

минус 134/-

-/-

-/-

-/-

от 26,4 до 34,5 ГГц

-/-

-/-

минус 141/минус 156

-/-

от 34,4 до 44 ГГц

-/-

-/-

минус 135/минус 150

-/-

Предусилитель выключен/включен 20 Гц¹ ₁

100 Гц₁ ¹

Опция 532, 544 -/-

-/-

преселектор включен минус 92/

опции 513, 526 (предусилитель выключен)/ опции 513, 526, Р03, Р08, Р13, Р26 (предусилитель включен)

-/-

-/-

-/-

минус 101/

-/-

1 кГц₁¹

9 кГц¹

-/-

-/-

минус 114/минус 119

-/-

-/-

-/-

минус 118/минус 143

-/-

100 кГц

-/-

-/-

минус 130/минус 154

-/-

от 100 кГц до 1 МГц

-/ минус 145

-/-

-/-

-/-

от 1 до 2 МГц

-/-

-/-

-/минус 166

-/-

от 1 до 3 МГц

-/-

-/-

минус 147/-

-/-

от 1 до 10 МГц

-/-

-/-

-/-

минус 143/минус153

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

от 2 до 30 МГц

-/-

-/-

-/минус 158

-/-

от 3 до 30 МГц

-/-

-/-

минус 150/-

-/-

от 10 МГц до 1,5 ГГц

-/-

-/-

-/-

минус 147/минус 160

от 30 до 300 МГц

-/-

-/-

минус 151/-

-/-

от 30 до 600 МГц

-/-

-/-

-/минус 159

-/-

от 300 до 600 МГц

-/-

-/-

минус 153/-

-/-

от 600 до 800 МГц

-/-

-/-

-/минус 157

-/-

от 600 МГц до 1 ГГц

-/-

-/-

минус 151/-

-/-

от 800 МГц до 1 ГГц

-/-

-/-

-/минус 158

-/-

от 1 МГц до 1,2 ГГц

минус 152/минус 164

-/-

-/-

-/-

от 1 до 2 ГГц

-/-

-/-

минус 150/минус 156

-/-

от 1,2 до 2,1 ГГц

минус 151/минус 163

-/-

-/-

-/-

от 1,5 до 6 ГГц

-/-

-/-

-/-

минус 143/минус 158

от 2 до 2,5 ГГц

-/-

-/-

минус 152/-

-/-

от 2 до 2,75 ГГц

-/-

-/-

-/минус 160

-/-

от 2,1 до 3,6 ГГц

минус 149/минус 162

-/-

-/-

-/-

от 2,5 до 3 ГГц

-/-

-/-

минус 151/-

-/-

от 2,75 до 3,6 ГГц

-/-

-/-

-/минус 157

-/-

от 3 до 3,6 ГГц

-/-

-/-

минус 148/-

-/-

от 3,5 до 4,2 ГГц

минус 144/-

-/-

-/-

-/-

от 3,5 до 7,0 ГГц

-/минус 160

-/-

-/-

-/-

от 3,5 до 8,4 ГГц

-/-

-/-

минус 148/минус 164

-/-

от 4,2 до 8,4 ГГц

минус 145/-

-/-

-/-

-/-

от 6,0 до 7,5 ГГц

-/-

-/-

-/-

минус 141/минус 155

от 7,0 до 20 ГГц

-/минус 160

-/-

-/-

-/-

от 7,7 до 13,6 ГГц

-/-

-/-

-/-

минус 139/минус 155

от 8,3 до 13,6 ГГц

минус 147/-

-/-

минус 147/минус 162

-/-

от 13,5 до 17,1 ГГц

-/-

-/-

минус 141/минус 160

-/-

от 13,5 до 20,0 ГГц

минус 145/-

-/-

-/-

-/-

от 13,6 до 20,0 ГГц

-/-

-/-

-/-

минус 134/минус 153

от 17,0 до 20,0 ГГц

-/-

-/-

минус 142/минус 158

-/-

от 20,0 до 24,0 ГГц

-/-

-/-

-/-

минус 132/минус151

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

от 20,0 до 26,5 ГГц

минус 142/минус 158

-/-

минус 135/минус 155

-/-

от 24,0 до 26,5 ГГц

-/-

-/-

-/-

минус 124/минус 142

от 26,5 до 32,0 ГГц

-/минус 156

-/-

-/-

-/-

от 26,4 до 34,0 ГГц

минус 140/-

-/-

-/-

-/-

от 26,4 до 34,5 ГГц

-/-

-/-

минус 141/минус 156

-/-

от 32,0 до 34,0 ГГц

-/минус 156

-/-

-/-

-/-

от 33,9 до 40,0 ГГц

-/минус 153

-/-

-/-

-/-

от 34,0 до 44,0 ГГц

минус 135/-

-/-

-/-

-/-

от 34,4 до 44 ГГц

-/-

-/-

минус 135/минус 150

-/-

от 40,0 до 44,0 ГГц

-/минус 149

-/-

-/-

-/-

¹ - Нормируется для приборов, если серийный номер имеет префикс MY/SG5213 или выше. Характеристика не нормируется для раннее

выпущенных приборов.

Диапазон измерений мощности,

от Рсш до 30

опции 503, 507

дБм

предусилитель

выключен/включен - 20/15

опции 513, 526 - 23

Неравномерность амплитудно-

Опции 503, 507, 513,

от 20 Гц до 10 МГц

Предусилитель и

Предусилитель выключен

частотной характеристики (А)

526

± 0,6

преселектор выключены

опции 503 и 507,

относительно опорной частоты

от 9 кГц - 10 МГц

от 10 МГц до 3,6 ГГц

от 20 кГц до 10 МГц ±0,6

от 9 кГц до 10 МГц

50     МГц,     настроенном

± 0,8

± 0,45

от 10 МГц до 3,6 ГГц ±0,65

± 0,6

преселекторе, на частотах, дБ

от 10 МГц до 3,6 ГГц

от 3,5 до 8,4 ГГц

от 3,5 до 8,4 ГГц ±1,5

от 10 МГц до 3,0 ГГц

При   ослаблении   входного

± 0,6

± 1,5

от 8,3 до 13,6 ГГц ±1,5

± 0,75

аттенюатора    10    дБ    и

от 3,5 до 7,0 ГГц

от 8,3 до 13,6 ГГц

от 13,5 до 17,1 ГГц ±1,5

от 3,0 до 5,25 ГГц

выключенном предусилителе

± 2,0

± 2,0

от 17,0 до 18,0 ГГц ±1,5

± 1,45

от 6,9 до 13,6 ГГц

от 13,5 до 22,0 ГГц

от 18,0 до 22,0 ГГц ±1,7

от 5,25 до 7,0 ГГц

± 2,5

± 2,0

от 22,0 до 26,5 ГГц ±1,7

± 1,65

от 13,5 до 22,0 ГГц

от 22,0 до 26,5 ГГц

от 26,4 до 34,5 ГГц ±2,5

Предусилитель выключен

± 3,0

± 2,5

от 34,4 до 44,0 ГГц ± 3,2

опции 513 и 526

от 22,0 до 26,5 ГГц

предусилитель

предусилитель включен

от 9 кГц до 10 МГц

± 3,2

включен

преселектор выключен

± 0,8

Опции 532, 544

(ослабление 0 дБ)

(ослабление 0 дБ)

от 10 МГц до 3 ГГц

от 9 кГц до 10 МГц

от 100 Гц до 3,6 ГГц

от 100 Гц до 3,6 ГГц ± 0,75

± 0,65

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

± 0,6

от 10 до 50 МГц ± 0,45

от 50 МГц до 3,6 ГГц ± 0,45

от 5,2 до 8,4 ГГц ± 1,7

от 3,5 до 5,2 ГГц ± 1,5

от 8,3 до 13,6 ГГц

± 2,0 от 13,5 до 17,1 ГГц

± 2,0 от 17,0 до 22,0 ГГц

± 2,0 от 22,0 до 34,5 ГГц

± 2,5

от 34,4 до 44 ГГц ± 3,2

± 0,75

от 3,5 до 8,4 ГГц

± 2,0 от 8,3 до 13,6 ГГц

± 2,3 от 13,5 до 17,1 ГГц

± 2,5 от 17,0 до 22,0 ГГц

± 2,5 от 22,0 до 26,5 ГГц

± 3,5

от 3,5 до 8,4 ГГц ± 1,85 от 8,3 до 13,6 ГГц ±1,95 от 13,5 до 17,1 ГГц ±1,8 от 17,0 до 18,0 ГГц ± 2,0 от 18,0 до 22,0 ГГц ±2,85 от 22,0 до 26,5 ГГц ± 2,6 от 26,4 до 34,5 ГГц ±3,0 от 34,4 до 44,0 ГГц ± 4,1 Предусилитель выключен преселектор включен (ослабление 0 дБ)

от 20 Гц до 300 МГц ± 0,65

от 300 МГц до 1 ГГц

± 0,65

от 1 до 3,6 ГГц ± 0,85 от 3,5 до 8,4 ГГц ± 1,5 от 8,3 до 13,6 ГГц ± 1,5 от 13,5 до 17,1 ГГц ± 1,5 от 17,0 до 18,0 ГГц ± 1,5 от 18,0 до 22,0 ГГц ± 1,7 от 22,0 до 26,5 ГГц ± 1,7 от 26,4 до 34,5 ГГц ±2,5 от 34,4 до 44,0 ГГц ± 3,2 Предусилитель и преселектор включены (ослабление 0 дБ)

от 1 кГц до 30 МГц ± 0,8 от 30 до 300 МГц ± 0,7 от 300 МГц до 1 ГГц ± 0,65

от 1 до 2,75 ГГц ± 0,95

от 3,0 до 7,5 ГГц

± 1,5

от 7,5 до 13,6 ГГц

± 2,0

от 13,6 до 19,0 ГГц

± 2,0

от 19,0 до 26,5 ГГц

± 2,5 предусилитель включен опции 503, 507, Р03, Р07 от 100 кГц до 3,0 ГГц

± 0,70

от 3,0 до 5,25 ГГц

± 0,85 от 5,25 до 7,0 ГГц

± 1,35 предусилитель включен опции 513, 526, Р03, Р07, Р13,

Р26

от 100 кГц до 3,0 ГГц

± 0,70

от 3,0 до 13,6 ГГц

± 1,0

от 13,6 до 19,0 ГГц

± 1,1

от 19,0 до 26,5 ГГц

± 2,5

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

от 2,75 до 3,6 ГГц ± 1,15 от 3,5 до 8,4 ГГц ± 1,85 от 8,3 до 13,6 ГГц ± 1,95 от 13,5 до 17,1 ГГц ± 1,8 от 17,0 до 18,0 ГГц ± 2,0 от 18,0 до 22,0 ГГц ± 2,85 от 22,0 до 26,5 ГГц ± 2,6 от 26,4 до 34,5 ГГц ±3,0 от 34,4 до 44,0 ГГц ± 4,1

Пределы         допускаемой

абсолютной      погрешности

измерений         мощности

(внутренний аттенюатор 10 дБ, значения входного сигнала от минус 10 до минус 50 дБм, промежуточная частота от 1 Гц до 1 МГц), дБ:

на опорной частоте 50 МГц весь частотный диапазон от 9 кГц до 3,6 ГГц

от 100 кГц до 3,6 ГГц (предусилитель      включен)

(опции Р03, Р07, Р32, Р44) весь   частотный   диапазон

(предусилитель      включен)

(опции Р03, Р08, Р13, Р26) Вход 2 (до 1 ГГц) на опорной частоте 50 МГц весь частотный диапазон

± 0,4

± (0,4 дБ + А) ± 0,27

± (0,39 дБ + А)

± 0,33 ± (0,33 дБ + А)

± (0,39 дБ + А)

± 0,33

± (0,33 дБ + А)

± 0,36

± (0,36 дБ + А)

± 0,40

± (0,40 дБ + А)

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

Пределы         допускаемой

погрешности       измерений

мощности, на опорной частоте 50 МГц относительно 10 дБ и выключенного предусилителя, при изменении ослабления входного аттенюатора более 2 дБ, дБ

± 0,20

± 0,32

Пределы         допускаемой

абсолютной погрешности при измерении         мощности,

относительно 30 кГц, из-за переключения          полос

пропускания, дБ:

от 1 Гц до 1,5 МГц от 1,5 Гц до 3 МГц

от 1 Гц до 3 МГц

4; 5; 6; 8 МГц

± 0,10

± 1,0

± 0,05

± 0,10

± 1,0

± 0,15

± 1,0

Неравномерность      шкалы

дисплея    при    значениях

входного сигнала смесителя во всем частотном диапазоне, дБ: от минус 10 до минус 80 дБм более 15 дБм

± 0,15

± 0,10

± 0,15

± 0,30

Наименование характеристики

Значение

N9010A

N9020A              N9038A

N9000A

КСВН входа (только для модели

N9038A)

преселектор выключен, предусилитель включен и выключен

преселектор выключен, предусилитель включен и выключен

входной

аттенюатор 0 дБ

входной аттенюатор

> 10 дБ

входной аттенюатор 0 дБ

входной аттенюатор

> 10 дБ

DC-режим

от 1,0 до 18,0 ГГц от 18,0 до 26,5 ГГц от 26,5 до 40,0 ГГц от 40,0 до 44,0 ГГц

AC-режим

от 1,0 до 18,0 ГГц от 18 до 26,5 ГГц

3,0 :

3,0 :

3,0 :

3,7 :

3,0 :

3,0 :

1

1

1

1

1

1

2,0 : 1

2,0 : 1

• 2.5 : 1

• 3.5 : 1

2,0 : 1

2,4 : 1

DC-режим

от 9,0 кГц до 1,0 ГГц от 1,0 до 26,5 ГГц от 26,5 до 40,0 ГГц от 40,0 до 44,0 ГГц AC-режим

от 50,0 МГц до 1,0 ГГц от 1,0 до 18,0 ГГц от 18 до 26,5 ГГц

2,0 : 1

3,0 : 1

3,0 : 1

3,7 : 1

2,0 : 1

3,0 : 1

3,0 : 1

1,2 : 1

2,0 : 1

• 2.5 : 1

• 3.5 : 1

1,2 : 1

2,0 : 1

2,4 : 1

Уровень фазового шума для центральной частоты 1 ГГц (при отстройке частоты) при температуре     окружающего

воздуха от 20 до 30 °С, дБн/Гц: 100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

Опции 503, 507,513, 526 100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

Опции 532, 544 100 Гц

10 кГц

минус 84

минус 99 минус 112 минус 132

минус 84 минус 103

минус 84

минус 103 минус 115 минус 135

опции 503, 507

минус 94

минус 99

минус 102

минус 120

опции 513, 526

минус 98

минус 102

минус 108

минус 130

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

100 кГц

1 МГц

минус 115

минус 135

-

-

Гармонические искажения, дБн

Не нормируются

предусилитель выключен от 10 МГц до 1,25 ГГц 45 от 1,25 до 1,8 ГГц 41

от 1,75 до 7 ГГц

65

от 7,0 до 11 ГГц

55

от 11 до 13,25 ГГц

50 предусилитель включен (опции P03,

P08, P13, P26)

от 10 МГц до 1,8 ГГц 33

от 1,8 до 13,25 ГГц

10

Преселектор и предусилитель выключены от 10 МГц до 1,25 ГГц 45 от 1,25 до 1,8 ГГц 41 от 1,75 до 7 ГГц 65 от 7,0 до 11 ГГц 55 от 11 до 13,5 ГГц 50 от 13,2 до 22,0 ГГц 51 преселектор включен, предусилитель выключен от 10 до 30 МГц 47 от 30 до 500 МГц 57 от 500 МГц до 1 ГГц 46 от 1 до 1,6 ГГц 58 от 1,6 до 1,8 ГГц 46 от 1,75 до 6,5 ГГц 65 от 6,5 до 11 ГГц 55 от 11 до 13,25 ГГц 50 от 13,2 до 22,0 ГГц 51

опции 503, 507, 513, 526 от 10 МГц до 3,5 ГГц

42

опции 513, 526 от 3,5 до 13,25 ГГц

54

Интермодуляционные искажения третьего порядка, дБм

при двух тонах минус 30 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, предусилитель выключен опции 503, 507, 513, 526

от 100 до 400 МГц 10 от 400 МГц до 1,7 ГГц

при двух тонах минус 30 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, предусилитель выключен от 10 Гц до 100 МГц

12

от 100 до 400 МГц 15 от 400 МГц до 1,7 ГГц

при двух тонах минус

14 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ преселектор и предусилитель выключены от 10 до 150 МГц 12

от 100 до 400 МГц 15 от 400 МГц до 1,7 ГГц

16

от 1,7 до 3,6 ГГц 16

при двух тонах минус 30 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, предусилитель выключен опции 503, 507

от 10 Гц до 400 МГц 10 от 400 МГц до 3,0 ГГц 13 от 3 до 7,5 ГГц 13 опции 513, 526 от 10 Гц до 500 МГц 11

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

11

от 1,7 до 3,6 ГГц 13 от 3,6 до 5,1 ГГц 11 от 5,1 до 7,0 ГГц 13 от 7,0 до 13,6 ГГц 11 от 13,6 до 26,5 ГГц 9 Опции 532, 544 от 10 до 100 МГц 12 от 100 МГц до 3,95 ГГц 15

от 3,95 до 8,4 ГГц 15 от 8,4 до 13,6 ГГц 15 от 13,5 до 17,1 ГГц 11 от 17,0 до 26,5 ГГц 10

16

от 1,7 до 3,6 ГГц 16

от 3,6 до 8,4 ГГц 15

от 8,4 до 13,6 ГГц 15 от 13,6 до 26,5 ГГц

10

от 3,5 до 8,4 ГГц 15 от 8,3 до 13,6 ГГц 15 от 13,6 до 26,5 ГГц 10 преселектор включен, предусилитель выключен

от 10 до 30 МГц 12 от 30 МГц до 1,0 ГГц 12,5

от 1 до 1,5 ГГц 12,5

от 1,5 до 3,6 ГГц 14,5

от 3,5 до 8,4 ГГц 15

от 8,3 до 13,6 ГГц 15

от 13,5 до 26,5 ГГц 10

от 500 до 2 ГГц 12

от 2 до 3 ГГц 11

от 3 до 7,5 ГГц 12

от 7,5 до 13,6 ГГц 11

от 13,5 до 26,5 ГГц 10

Коэффициент усиления встроенного предусилителя (только для модели N9010A, дБ:

опция Р03 в частотном диапазоне от 100 кГц до 3,6 ГГц  20

опция Р07 в частотном диапазоне от 100 кГц до 7 ГГц   35

опция Р32 в частотном диапазоне от 100 кГц до 32 ГГц  40

опция Р44 в частотном диапазоне от 100 кГц до 44 ГГц  40

Пределы допускаемой относительной погрешности при измерении мощности (только для модели N9038A, W-CDMA или IS95 (при внешних условиях температуры от 20 до 30 °С, ослабление 10 дБ)                                                               ± 0,85 дБ

Опция - трекинг генератор (только для модели №000А)

Частотный диапазон: опция Т03 опция Т06

от 9 кГц до 3 ГГц от 9 кГц до 6 ГГц

Диапазон выходной мощности, дБ (исх. 1 мВт)

от минус 50 до 0

Разрешающая способность установки выходной мощности, дБ

0,1

Наименование характеристики

Значение

N9010A

N9020A

N9038A

N9000A

Пределы допускаемой абсолютной погрешности установки выходной мощности на 50 МГц (при минус 10 дБ (исх. 1 мВт) при температуре окружающего воздуха от 20 до 30 °С), дБ

± 0,55

Неравномерность амплитудно-частотной характеристики относительно 50 МГц (при минус 10 дБ (исх. 1 мВт) при температуре окружающего воздуха от 20 до 30 °С), дБ

от 9 кГц до 100 кГц

от 100 кГц до 3 ГГц

от 3 до 6 ГГц

± 1,5

± 1,2

± 1,5

Гармонические искажения (при 0 дБм), дБн, не более от 100 кГц до 3 ГГц

от 3 до 6 ГГц

минус 35

минус 30

Негармонические искажения (при 0 дБм) в диапазоне от 10 МГц до 6 ГГц, дБн, не более

минус 35

Габаритные размеры (длина х ширина х высота), мм, не более

426 х 368 х 177

535 х 431 х 177

426 х 368 х 177

Масса (без опций), кг, не более

16

24

15,4

Напряжение питания от сети переменного тока, В:

частотой 50, 60, 400 Гц частотой 50, 60 Гц

от 100 до 120

от 220 до 240

Потребляемая мощность, В • А, не более

350

390                     450

390

Рабочие условия эксплуатации: температура   окружающего

воздуха, °С

относительная влажность при температуре     окружающего

воздуха 40 °С, %

атмосферное давление, кПа

от 5 до 50

95

от 96 до 104
