Номер по Госреестру СИ: 57572-14
57572-14 Измерители коэффициента шума
(N8973A, N8974A, N8975A)
Назначение средства измерений:
Измерители коэффициента шума N8973A, N8974A, N8975A (далее по тексту измерители N897XA) предназначены для измерений коэффициента шума (КШ) и коэффициента передачи (КП) радиотехнических устройств.

Внешний вид.
Измерители коэффициента шума
Рисунок № 1

Внешний вид.
Измерители коэффициента шума
Рисунок № 2

Внешний вид.
Измерители коэффициента шума
Рисунок № 3
Программное обеспечение
Измеритель N897XA работает под управлением встроенного программного обеспечения (ПО) Noise Figure Analyzers Firmware, который проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений. При помощи интерфейса GPIB IEEE-488 обеспечивается связь с персональным компьютером. Персональный компьютер не входит в комплект поставки.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификато ра ПО |
Программное обеспечение для измерителей коэффициента шума |
Noise Figure Analyzers Firmware |
Версия не ниже A.01.13 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерители коэффициента шума N8973A, N8974A, N8975A. Руководство по
эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям коэффициента шума N8973A, N8974A, N8975A
-
1 МИ 2171 - 91 Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 - 178,3 ГГц.
-
2 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 651-14-02 МП «Измерители коэффициента шума N8973A, N8974A, N8975A. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в апреле 2014 г.
Основные средства поверки:
стандарт частоты рубидиевый FS 725 (рег. № 31222-06): выход 5 и 10 МГц, пределы допускаемой погрешности устоновки частоты за 20 лет не более ± 540-9; фазовые шумы -130 дБн/Гц при отстройке 10 Гц;
частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 540-6;
генератор сигналов Е8257D (рег. № 53941-13): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,540-8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ;
векторный анализатор цепей N5222A (рег. № 53568-13): диапазон частот от 10 МГц до 26,5 ГГц; динамический диапазон 127 дБ; ширина полосы ПЧ от 1 Гц до 15 МГц. Погрешность измерения коэффициента отражения и коэффициента передачи от 1 до 5 %;
мультиметр Agilent 3458A (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10^-D + 0,3-10^-E) в диапазоне от 0,1 до 1 В, ± (0,540-6О + 0,05-10^-E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений;
генератор шума N4000A (рег. № 37180-08): пределы допускаемой погрешности установки уровня спектральной плотности шумового радиоизлучения в диапазоне от 4,5 до 6,5 дБ, дБ:
от 0,01 до 1,5 ГГц от 1,5 до 3,0 ГГц от 3,0 до 7,0 ГГц
± 0,16
± 0,15
± 0,15
± 0,18
от 7,0 до 18,0 ГГц
генератор шума N4001A (рег. № 37180-08): пределы допускаемой погрешности установки уровня спектральной плотности шумового радиоизлучения диапазоне от 14 до 16 дБ, дБ:
от 0,01 до 1,5 ГГц от 1,5 до 3,0 ГГц от 3,0 до 7,0 ГГц от 7,0 до 18,0 ГГц |
± 0,14 ± 0,13 ± 0,14 ± 0,16 |
генератор шума N4002 (рег. № 37180-08): пределы допускаемой погрешности установки уровня спектральной плотности шумового радиоизлучения, дБ:
от 0,01 до 1,5 ГГц от 1,5 до 3,0 ГГц от 3,0 до 7,0 ГГц от 7,0 до 18,0 ГГц от 18,0 до 26,5 ГГц |
± 0,15; ± 0,13; ± 0,14; ± 0,15; ± 0,30. |
аттенюатор программируемый ВМ-577А (рег. № 10040-85): диапазон установки
ослабления от 0 до 125 дБ, пределы допускаемой погрешности установки ослабления ± 0,15 дБ.
Изготовитель
Фирма «Agilent Technologies», Малайзия.
Адрес: Bayan Lepas Free Industrial Zone.
Заявитель
Общество с ограниченной ответственностью «Аджилент Текнолоджиз»
(ООО «Аджилент Текнолоджиз»), г. Москва.
Адрес: 115054, г. Москва, Космодамианская наб., 52, строение 1.
Юридический адрес: 115054, г. Москва, Космодамианская наб., 52, строение 1.
Телефон: (495) 797-39-00
Факс: (495) 797-39-01
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, п/о
Менделеево.
Почтовый адрес:141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон: +7(495) 526-63-00, факс +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Принцип действия измерителя N897XA основан на сравнении шумов исследуемого объекта с шумами известной интенсивности, создаваемым измерительным генератором шума (ГШ) и характеризуемым избыточной относительной шумовой температурой (ИОШТ).
Измеритель предназначен для измерения коэффициента шума (КШ) и коэффициента передачи (КП) радиотехнических устройств и используется в комплекте с ГШ для градуировки и в качестве источника сигнала.
Измерители N897XA представляет собой панорамный супергетеродинный измерительный приемник. Измерение коэффициента шума объекта в требуемом диапазоне рабочих частот выполняется в два этапа:
-
- на вход измерителя подсоединяется ГШ и измерения проводятся методом Y-фактора (измерение уровней сигнала при включенном и выключенном состоянии ГШ). По результатам этих измерений вычисляется собственный коэффициент шума измерителей N897XA (калибровка);
-
- между выходом ГШ и входом измерителей N897XA включается исследуемый объект и вновь N897XA методом Y-фактора измеряются и запоминаются уровни шума на выходе измерителя (измерение КШ и КП).
В измерителях N897XA предусмотрены возможности запоминания результатов измерений на магнитный носитель и вывод их на печать.
Измерители N897XA отличаются диапазоном частот, типом входного соединителя и наличием опции 1D5.
Конструктивно измерители N897XA выполнены в виде моноблока.
Внешний вид измерителя N897XA приведен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.

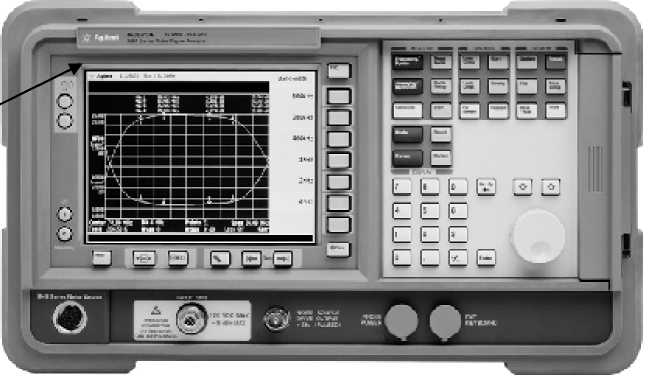

знака утверждения типа
Место нанесения


Рисунок 1. - Внешний вид измерителей N897XA. Передняя панель

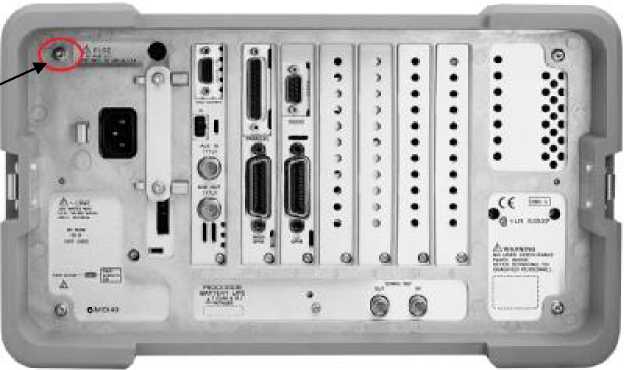

Место пломбировки от несанкционированного доступа

Рисунок 2. - Внешний вид измерителей N897XA. Задняя панель
измерителей N897XA приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц N8973A N8974A N8975A |
от 0,01 до 3,0 от 0,01 до 6,7 от 0,01 до 26,5 |
Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора за год (ref):
|
± 2,040"6 ± 0,140"6 |
Наименование характеристики |
Значение |
КСВН входа «INPUT 50Q», не более | |
от 10 до 500 МГц |
1,5 |
от 500 МГц до 1,5 ГГц |
1,7 |
от 1,5 до 3,0 ГГц |
1,8 |
от 3,0 до 6,7 ГГц |
1,3 |
от 6,7 до 20,0 ГГц |
2,1 |
от 20,0 до 26,5 ГГц |
2,4 |
Собственный коэффициент шума измерителя (при температуре | |
окружающей среды от 20 до 26 °С) при частотах измерений | |
F (МГц), дБ, не более | |
от 10 до 500 МГц |
4,4 + (0,0025-F); |
от 500 МГц до 2,3 ГГц |
5,9 + (0,00135-F) |
от 2,3 до 3,0 ГГц |
2,9 + (0,0015<F) |
от 3,0 до 13,2 ГГц |
10,5 |
от 13,2 до 26,5 ГГц |
12,5 |
Собственный коэффициент шума измерителя (при температуре | |
окружающей среды от 0 до 20 °С и от 26 до 55 °С) при частотах | |
измерений F (МГц), дБ, не более: | |
от 10 до 500 МГц |
4,9 + (0,0025-F) |
от 500 МГц до 2,3 ГГц |
7,4 + (0,00135-F) |
от 2,3 до 3,0 ГГц |
4,9 + (0,0015-F) |
от 3,0 до 13,2 ГГц |
12,0 |
от 13,2 до 26,5 ГГц |
16,0 |
Пределы допускаемой абсолютной погрешности измерений | |
частоты F (МГц) при полосе пропускания селективного фильтра | |
4 МГц, кГц: | |
от 10 МГц до 3 ГГц |
± (100 + F403^ref) |
от 3 ГГц до 26,5 ГГц |
± (400 + F403^ref) |
Пределы допускаемой абсолютной погрешности измерений | |
частоты F (МГц) при полосе пропускания селективного фильтра (В) | |
менее 4 МГц, кГц: | |
от 10 МГц до 3 ГГц |
± (20 + F403^ef) |
от 3 ГГц до 26,5 ГГц |
± (B-0,2 + F403^ref) |
Диапазон измерений коэффициента шума, дБ: | |
при ИОШТ ГШ от 4 до 7 дБ |
от 0 до 20 |
при ИОШТ ГШ от 12 до 17 дБ |
от 0 до 30 |
при ИОШТ ГШ от 20 до 22 дБ |
от 0 до 35 |
Пределы допускаемой абсолютной погрешности измерений | |
коэффициента шума в частотном диапазоне от 10 МГц до 3 ГГц, | |
дБ: | |
при ИОШТ ГШ от 4 до 7 дБ |
± 0,05 |
при ИОШТ ГШ от 12 до 17 дБ |
± 0,05 |
при ИОШТ ГШ от 20 до 22 дБ |
± 0,1 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений коэффициента шума в частотном диапазоне от 3 ГГц до 26,5 ГГц, дБ: при ИОШТ ГШ от 4 до 7 дБ |
± 0,15 |
при ИОШТ ГШ от 12 до 17 дБ |
± 0,15 |
при ИОШТ ГШ от 20 до 22 дБ |
± 0,2 |
Диапазон измерений коэффициента передачи, дБ |
от минус 20 до 40 |
Пределы допускаемой абсолютной погрешности измерений коэффициента передачи в динамическом диапазоне от минус 20 до 40 дБ, дБ |
±0,171) |
Среднеквадратичное отклонение результата измерения 5 дБ Y-фактора, дБ, не более |
0,1 |
Напряжения питания ГШ, В: | |
во включенном состоянии |
28,0 ± 0,1 |
в выключенном состоянии, не более |
1,0 |
Габаритные размеры (длинахширинахвысота), мм, не более (без ручек для переноски) |
222х410х375 |
Масса (без опции), кг, не более: N8973A |
15,5 |
N8974A |
17,5 |
N8975A |
17,5 |
Напряжение питания от сети переменного тока, В: частота от 47 до 440 Гц |
от 90 до 132 |
частота от 47 до 66 Гц |
от 195 до 250 |
Потребляемая мощность, В •А, не более |
300 |
Рабочие условия применения: температура окружающего воздуха, °С |
от 0 до 55 |
относительная влажность воздуха при температуре 40°С, % |
до 95 |
атмосферное давление, кПа |
от 96 до 104 |
1) - При измерении с полосой пропускания селективного фильтра менее 4 МГц и интервалом | |
между точками менее 3 МГц пределы допускаемой абсолютной коэффициента увеличиваются до ± 0,7 дБ |
погрешности измерений |
