Сведения о средстве измерений: 49412-12 Генераторы сигналов

Номер по Госреестру СИ: 49412-12
49412-12 Генераторы сигналов
(E8663D)

Назначение средства измерений:
Генератор сигналов E8663D (далее по тексту - генератор) предназначен для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 100 кГц до 9 ГГц, а также сигналов с различными видами аналоговой и цифровой модуляции.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид. Генераторы сигналов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 02.04.2017
Номер записи - 138662
ID в реестре СИ - 361062
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, Е8663D, E8663D, 1E1, 1EH, 1EU, 503, UNT, UNW, UNY, E8663D, 1E1, 1EH, 1EU, 503, U04, UNT, UNY, E8663D, E8663B с опцией 503, E8663B, 8663D,

Производитель

Изготовитель - Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 68
Выдано извещений - 3
Кол-во периодических поверок - 68
Кол-во средств измерений - 3
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 420 дн.

Наличие аналогов СИ: Генераторы сигналов (E8663D)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
49412-12
02.04.2017
Генераторы сигналов, E8663D
Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год
56192-14
17.01.2019
Осциллографы, DSA-X 92004Q, DSA-X 92504Q, DSA-X 93304Q, DSA-X 95004Q, DSA-X 96204Q, DSO-X 92004Q, DSO-X 92504Q, DSO-X 93304Q, DSO-X 95004Q, DSO-X 96204Q
Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год
56409-14
05.02.2019
Источники питания постоянного тока, N6900, N7900
Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
2 года
56557-14
20.02.2019
Анализаторы спектра, N9010A, N9020A, N9038A, N9000A
Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год
57572-14
04.06.2019
Измерители коэффициента шума, N8973A, N8974A, N8975A
Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год
57974-14
23.07.2019
Преобразователи измерительные термисторные, 478A, 8478B
Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год
58125-14
18.08.2019
Генераторы сигналов, N5181А, N5182А
Фирма "Agilent Technologies", Малайзия; Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ )
ОТ
МП
1 год

Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Генераторы сигналов (E8663D)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ"
(RA.RU.310579)
  • E8663D, 1E1, 1EH, 1EU, 503, U04, UNT, UNY
  • E8663D, 1E1, 1EH, 1EU, 503, UNT, UNW, UNY
  • 2 0 2 0 2 0 2
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • E8663D
  • 2 0 2 0 2 0 2
    АО "РЯЗАНСКИЙ РАДИОЗАВОД"
    (0772)
  • E8663D
  • 2 0 2 0 2 0 2
    АО "КОНЦЕРН "СОЗВЕЗДИЕ"
    (RA.RU.311789)
  • 8663D
  • E8663D
  • Е8663D
  • 6 0 6 1 0 0 0
    АО "КОРПОРАЦИЯ "КОМЕТА"
    (RA.RU.311848)
  • E8663D
  • 4 0 4 0 2 0 2
    ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД"
    (RA.RU.311784)
  • E8663D
  • 5 0 5 2 4 0 4
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • E8663D
  • 3 0 3 0 3 0 3
    АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ"
    (РОСС СОБ 3.00141.2013)
  • E8663D
  • 4 0 4 0 4 0 4
    ООО "НПО "РАДАР"
    (РОСС RU.0001.310153)
  • E8663D
  • 3 0 3 0 3 0 3
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • E8663D
  • E8663B с опцией 503
  • E8663B
  • 14 1 0 14 0 6 0 6
    АО "ОНИИП"
    (RA.RU.311954)
  • нет модификации
  • 18 3 0 18 0 18 0 18
    ПАО "НПО "АЛМАЗ"
    (RA.RU.311894)
  • E8663D
  • 1 1 0 1 0 1 0 1
    АО "ЦНИРТИ ИМ. АКАДЕМИКА А.И. БЕРГА"
    (РОСС СОБ 3.00088.2013)
  • E8663D
  • 1 1 0 1 0 0 0 0
    АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД"
    (RA.RU.311784)
  • E8663D
  • 2 0 2 0 2 0 2
    АО "ПРИСТ"
    (RA.RU.312058)
  • E8663D
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Генераторы сигналов (E8663D)

    Организация, регион Стоимость, руб Средняя стоимость
    Коломенский филиал ФБУ Ростест-Москва
    Московская область
    10800 9970
    Клинский филиал ФБУ Ростест-Москва
    Московская область
    10800 9970
    Сергиево-Посадский филиал ФБУ Ростест-Москва
    Московская область
    10800 9970
    Серпуховский филиал ФБУ Ростест-Москва
    Московская область
    10800 9970
    Менделеевский филиал ФБУ Ростест-Москва
    Московская область
    10800 9970

    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в Руководстве для пользователя.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к генератору сигналов E8663D

    Техническая документация фирмы «Agilent Technologies».

    Поверка

    Поверка

    осуществляется в соответствии методикой поверки МП 49412-12 «Генератор сигналов E8663D. Методика поверки», утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 28декабря 2011 г.

    Перечень эталонов, применяемых при поверке, приведен в таблице 16. Таблица 16

    Наименование и тип средства поверки

    Основные технические характеристики средств измерений

    Частотомер электронносчетный 53132А

    Диапазон частот от 0 до 12,4 ГГц, Погрешность ± 440-6

    Стандарт частоты рубидиевый

    FS725

    Частота 10 МГц

    Погрешность ± 5 • 10-10

    Измеритель мощности Е4419В с первичным измерительным преобразователем Е9304А

    Диапазон частот от 9 кГц до 6 ГГц, уровень входной мощности от - 60 до - 20 дБм: от -60 до -10 дБм, погрешность ± 6,0%;

    от -10 до 0 дБм, погрешность ± 5,0%;

    от 0 до 20 дБм, погрешность ± 4,0%

    Ваттметр NI9I4A с преобразователем 8485

    Диапазон частот от 10 ГГц до 26,5 ГГц,

    уровень входной мощности от от - 30 до +20 дБм, погрешность ± 5,0 %

    Установка для измерения ослабления и фазового сдвига ДК1-16

    Диапазон частот от 10-4 до 17,85 ГГц, диапазон измерений ослабления от 0 до 140 дБ в диапазоне частот до 8,2 ГГц, от 0 до 120 дБ в диапазоне частот до 17,85 ГГц, погрешность измерения ослабления ± (от 0,01 до 0,16) дБ

    Анализатор спектра Е4448А

    Диапазон частот от 3 Гц до 40 ГГц, динамический диапазон от - 155 до + 30 дБм, погрешность измерения уровня ± 4 дБ, уровень гармонических искажений не более 82 дБ

    Анализатор источников сигналов Е5052В с СВЧ преобразователем частоты Е5053 А

    Диапазон частот от 10 до 26500 МГц, диапазон отстройки от несущей от 1 Гц до 40 МГц, погрешность измерения фазового шума ± (2 - 4) дБ

    Г енератор сигналов произвольной формы 33250А

    Диапазон частот от 1мкГц до 80 МГц; погрешность ± 1х10-6. Напряжение от 10 мВ до 10В.

    Измеритель модуляции вычислительный СК3-45 с блоком преобразования частоты Я4С-103

    Диапазон частот от 0,1 до 10000 МГц, пределы измерения девиации фазы от 1 до 100 рад

    Осциллограф специальный

    С9-9

    Полоса пропускания 18 ГГц, диапазон напряжений от 10 мВ до 1 В, погрешность измерения временных интервалов ± (0,2 + (0,5Dp/Dx)), при Dx от 5 нс до 100 мкс, где Dx-длительность измеряемого импульса, Dp-длительность развертки


    Изготовитель

    Фирма «Agilent Technologies», Малайзия,
    Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.

    Заявитель

    ООО «Аджилент Технолоджиз», г. Москва
    115054, Москва, Космодамианская наб., д.52, строение 1

    Испытательный центр


    Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ГЦИ СИ ФБУ «Нижегородский ЦСМ»). 603950, Россия, г. Нижний Новгород, ул. Республиканская, д.1,
    тел. (831) 428-78-78, факс (831) 428-57-48, электронная почта E-mail: mail@nncsm.ru.

    Принцип действия генератора основан на использовании метода косвенного синтеза, заключающегося в применении фазовой автоподстройки частоты по сигналу встроенного кварцевого генератора частотой 10 МГц.

    Конструктивно генератор выполнен в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов AM, ЧМ, ФМ, ИМ, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание частоты сигнала в заданном частотном диапазоне.

    Генератор обеспечивает воспроизведение стабильных по частоте и выходному уровню немо-дулированных колебаний; воспроизведение сигналов с различными видами аналоговой, импульсной и цифровой модуляцией; управление всеми режимами работы и параметрами генератора осуществляется как вручную, так и дистанционно от внешнего компьютера; автоматическое тестирование и самодиагностику.

    Функциональные возможности генератора определяются составом опций, входящих в комплект генератора. Состав опций, их функциональные возможности приведены в таблице 1.

    Таблица 1

    Опция

    Функциональное назначение

    503

    Частотный диапазон от 100 кГц до 3,2 ГГц

    509

    Частотный диапазон от 100 кГц до 9,0 ГГц

    007

    Аналоговая линейная развёртка

    008

    Съёмный компактный флэш-модуль 8 Гбайт

    063

    Набор опций для обратной совместимости с E8663B (1EU, 1E1, 1EH, UNX, UNT)

    UNX

    Сверхнизкий фазовый шум

    UNY

    Улучшенные характеристики сверхнизкого фазового шума

    UNT

    Амплитудная модуляция, частотная, фазовая модуляция и низкочастотный выход

    UNW

    Модуляция короткими импульсами (обеспечивает все функциональные возможности опции UNU)

    1Е1

    Ступенчатый аттенюатор: 0 дБ, от 5 дБ до 115 дБ с шагом 10 дБ

    1ЕН

    Пониженные нелинейные искажения ниже 2 ГГц

    1ЕМ

    Переносит все соединители с передней панели на заднюю панель

    1Еи

    Высокая выходная мощность

    1SM

    Обеспечивает улучшенные рабочие характеристики в режиме экспоненциальной (логарифмической) амплитудной модуляции

    С09

    Переносит все соединители с передней панели на заднюю панель за исключением ВЧ разъема

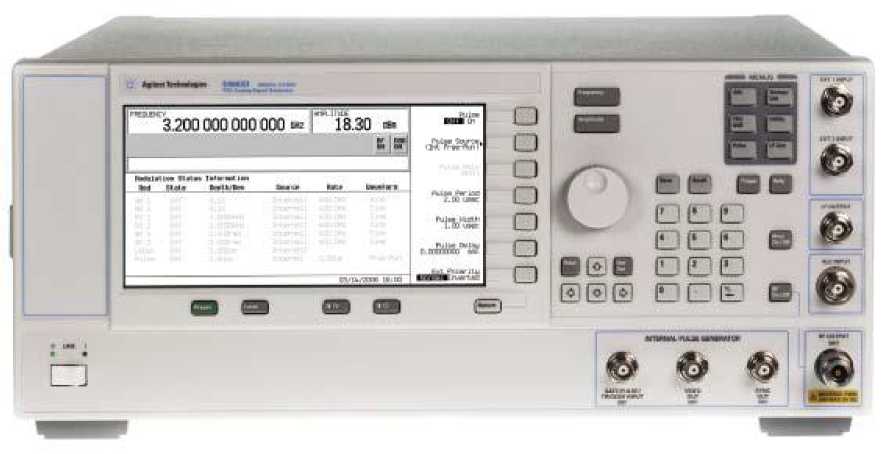

    Общий вид генератора приведен на рисунке 1.

    Внешний вид. Генераторы сигналов (E8663D), http://oei-analitika.ru

    Рисунок 1 Общий вид генератора.

    Выполнение алгоритма функционирования генератора осуществляется программным обеспечением.

    Встроенное программное обеспечение имеет идентификационные характеристики, приведенные в таблице 2.

    Таблица 2

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма)

    Алгоритм вычисления цифрового идентификатора   про

    граммного обеспечения

    ПО для генераторов сигналов серии PSG E8663D

    E8257D/E8257N/

    E8267D/E8663D

    PSG Signal Generator Firmware

    Версия C.06.10

    5F8ABFAF3D3D

    D105AB42E2C52

    5223EF8

    MD5

    Метрологические характеристики нормированы с учетом влияния программного обеспечения.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

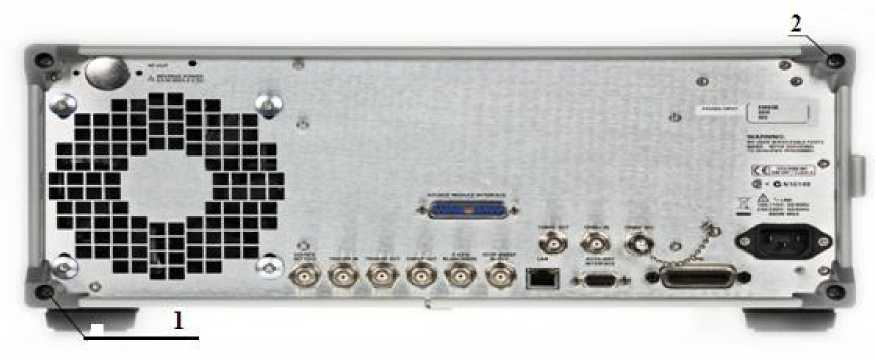

    Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

    Позиции 1; 2 на схеме - места для нанесения оттисков клейм.

    Частотные характеристики Диапазон рабочих частот для генератора:

    • - с опцией 503.....................................................................................от 100 кГц до 3,2 ГГц.

    • - с опцией 509.....................................................................................от 100 кГц до 9,0 ГГц.

      Полосы частот

      Диапазон частот

      N

      1

      От 100 кГц до 250 МГц

      1/8

      2

      > 250 МГц до 500 МГц

      1/16

      3

      > 500 МГц до 1 ГГц

      1/8

      4

      > 1 ГГц до 2 ГГц

      1/4

      5

      > 2 ГГц до 3,2 ГГц

      1/2

      6

      > 3,2 ГГц до 9 ГГц

      1

      N - нормирующий коэффициент, используемый Для определения ряДа метрологических характеристик

    Внешний вид. Генераторы сигналов (E8663D), http://oei-analitika.ru

    Рисунок 2 Схема пломбировки генератора.


    Частота опорного кварцевого генератора..............................................................10 МГц.

    Пределы допускаемой относительной погрешности установки частоты.........± 840"8.

    Параметры выходной мощности

    Минимальный устанавливаемый уровень выходной мощности для генератора:

    • - стандартного исполнения..............................................................................минус 20 дБм;

    • - с опцией 1Е1....................................................................................................минус135 дБм.

    Максимальный уровень выходной мощности, дБм, в диапазоне частот для генератора: - без опции UNY, приведен в таблице 3

    Таблица 3

    Диапазон частот

    Установленные опции

    Стандартное исполнение

    1EU

    1E1

    1E1+1EU

    от 10 до 250 МГц (1ЕН фильтр включен)

    +12

    +12

    +12

    +12

    > 0,25 до 2 ГГц (1ЕН фильтр включен)

    +14

    +14

    +14

    +14

    от 100 кГц до 250 кГц

    +10

    +10

    +10

    +10

    > 250 кГц до 10 МГц

    +12

    +12

    +12

    +12

    > 10 до < 60 МГц

    +14

    +14

    +14

    +14

    от 60 МГц до 250 МГц

    +15

    +19

    +15

    +19

    > 250 МГц до 400 МГц

    +15

    +20

    +15

    +20

    > 0,4 до 3,2 ГГц

    +15

    +21

    +15

    +21

    > 3,2 до 9 ГГц

    +15

    +22

    +14

    +21

    - с опцией UNY, приведен в таблице 4

    Таблица 4

    Диапазон частот

    У становленные опции

    Стандартное исполнение

    1EU

    1E1

    1E1+1EU

    Режим низких фазовых шумов включен

    от 10 до 250 МГц (1ЕН фильтр включен)

    +11

    +11

    +11

    +11

    от 1 до 250 МГц (1ЕН фильтр выключен)

    +15

    +16

    +15

    +16

    Режим низких фазовых шумов выключен

    от 10 до 250 МГц (1ЕН фильтр включен)

    +15

    +15

    +15

    +15

    > 0,25 до 2 ГГц (1ЕН фильтр включен)

    +15

    +16

    +15

    +16

    от 100 кГц до 250 кГц

    +10

    +10

    +10

    +10

    > 250 кГц до 10 МГц

    +14

    +14

    +14

    +14

    > 10 до <60 МГц

    +15

    +16

    +15

    +16

    > 60 МГц до 400 МГц

    +15

    +20

    +15

    +20

    > 0,4 до 3,2 ГГц

    +15

    +21

    +15

    +21

    > 3,2 до 9 ГГц

    +15

    +22

    +14

    +21

    Пределы допускаемой погрешности установки уровня выходной мощности, дБ, в диапазоне частот для генератора:

    - без опции 1 Е 1, приведены в таблице 5 Таблица 5

    Частота

    Установленный уровень выходной мощности, дБм

    >20

    от 20 до 16

    от 16 до 10

    от 10 до 0

    от 0 до - 10

    от - 10 до - 20

    От 250 кГц до 2 ГГц1

    ± 0,8

    ± 0,8

    ± 0,6

    ± 0,6

    ± 0,6

    ± 1,2

    > 2 ГГц до 9 ГГц

    ± 1,0

    ± 0,8

    ± 0,8

    ± 0,8

    ± 0,8

    ± 1,2

    - с опцией 1Е1, приведены в таблице 6

    Таблица 6

    Частота

    Установленный уровень выходной мощности, дБм

    >20

    от 20 до 16

    от 16 до 10

    от 10 до 0

    от 0 до-10

    от - 10 до -70

    от -70 до -90

    От 250 кГц до 2 ГГц1

    ±0,8

    ±0,8

    ±0,6

    ±0,6

    ±0,6

    ±0,7

    ±0,8

    > 2 ГГц до 9 ГГц

    ±1,0

    ±0,8

    ±0,8

    ±0,8

    ±0,8

    ±0,9

    ±1,0

    Примечание: 1 -с опцией 1ЕН, выключенным ФНЧ на 2 ГГц, пределы допускаемой погрешности являются типовым значением ± 2 дБ.

    Дискретность установки мощности ...................................................................................0,01 дБ.

    Полное выходное сопротивление.......................................................................................50 Ом.

    Спектральные характеристики

    Уровень гармонических составляющих относительно основного немодулированного сигнала в диапазоне частот приведен в таблице 7

    Таблица 7

    Частота

    Уровень гармонических составляющих, дБ, не более

    от 1 до< 10 МГц

    -25

    от 10 до <60 МГц

    -28

    от 10 до <60 МГц с опцией 1ЕН, фильтр включен

    -45

    от 0,06 до <2 ГГц

    -30

    от 0,06 до 2 ГГц с опцией 1ЕН, фильтр включен

    -55

    > 2 до 9 ГГц

    -55

    лист № 5 всего листов 9 Уровень негармонических составляющих относительно основного немодулированного сигнала в диапазоне частот приведен в таблице 8.

    Таблица 8

    Частота

    Уровень негармонических искажений, дБ, не более

    Отстройка от несущей более 3 кГц (стандартное исполнение)

    Отстройка от несущей более 300 Гц (опция UNX или UNY)

    Отстройка от несущей более 3 кГц (опция UNY)

    от 250 кГц до 250 МГц

    -58

    -58

    -58

    от 1 до 250 МГц2

    -

    -80

    -80

    > 250 МГц до 1 ГГц

    -80

    -80

    -80

    > 1 ГГц до 2 ГГц

    -74

    -74

    -80

    > 2 ГГц до 3.2 ГГц

    -68

    -68

    -80

    > 3,2 ГГц до 9 ГГц

    -62

    -62

    -70

    Примечание: 2 - с опцией UNX или UNY в режиме низких фазовых шумов.

    Уровень фазовых шумов в диапазоне частот, дБ/Гц, для генератора:

    - стандартного исполнения, приведен в таблице 9 Таблица 9

    Частота

    Уровень фазовых шумов при отстройке от несущей на 20 кГц

    от 250 кГц до 250 МГц

    -130

    > 250 МГц до 500 МГц

    -134

    > 500 МГц до 1 ГГц

    -130

    > 1 ГГц до 2 ГГц

    -124

    > 2 ГГц до 3,2 ГГц

    -120

    > 3,2 ГГц до 9 ГГц

    -110

    - с опцией UNX, приведен в таблице 10 Таблица 10

    Частота

    Уровень фазовых шумов при отстройке от несущей на

    1 Гц

    10 Гц

    100 Гц

    1 кГц

    10 кГц

    100 кГц

    от 250 кГц до 250 МГц

    -58

    -87

    -104

    -121

    -128

    -130

    > 250 МГц до 500 МГц

    -61

    -88

    -108

    -125

    -132

    -136

    > 500 МГц до 1 ГГц

    -57

    -84

    -101

    -121

    -130

    -130

    > 1 ГГц до 2 ГГц

    -51

    -79

    -96

    -115

    -124

    -124

    > 2 ГГц до 3,2 ГГц

    -46

    -74

    -92

    -111

    -120

    -120

    > 3,2 ГГц до 9 ГГц

    -37

    -65

    -81

    -101

    -110

    -110

    Режим низких фазовых шумов включен

    10 МГц

    -90

    -125

    -130

    -143

    -155

    -155

    100 МГц

    -70

    -97

    -119

    -130

    -140

    -140

    - с опцией UNY, приведены в таблице 11

    Таблица 11

    Частота

    Уровень фазовых шумов при отстройке от несущей на

    1 Гц

    10 Гц

    100 Гц

    1 кГц

    10 кГц

    100 кГц

    от 250 кГц до 250 МГц

    -64

    -92

    -115

    -123

    -138

    -141

    > 250 МГц до 500 МГц

    -67

    -93

    -111

    -125

    -138

    -142

    > 500 МГц до 1 ГГц

    -62

    -91

    -105

    -121

    -138

    -138

    > 1 ГГц до 2 ГГц

    -57

    -86

    -100

    -115

    -133

    -133

    > 2 ГГц до 3,2 ГГц

    -52

    -81

    -96

    -111

    -128

    -128

    > 3,2 ГГц до 9 ГГц

    -43

    -72

    -85

    -101

    -120

    -120

    Частота              Уровень фазовых шумов при отстройке от несущей на

    1 Гц

    10 Гц

    100 Гц

    1 кГц

    10 кГц

    100 кГц

    Режим низких фазовых шумов включен

    1 МГц

    -116

    -140

    -153

    -160

    -160

    -160

    10 МГц

    -96

    -126

    -140

    -155

    -155

    -155

    100 МГц

    -80

    -105

    -120

    -138

    -150

    -150

    250 МГц

    -68

    -100

    -114

    -133

    -144

    -144

    Характеристики частотной модуляции (опция UNT)

    Максимальная девиация частоты для генератора:

    - стандартного исполнения, приведена в таблице 12 Таблица 12

    Частота

    Максимальное значение девиации

    от 250 кГц до 250 МГц

    2 МГц

    > 250 до 500 МГц

    1 МГц

    > 500 до 1 ГГц

    2 МГц

    > 1 ГГц до 2 ГГц

    4 МГц

    > 2 ГГц до 3,2 ГГц

    8 МГц

    > 3,2 до 9 ГГц

    16 МГц

    - с опцией UNX или UNY (режим низких фазовых шумов включен), приведена в таблице 1.13

    Таблица 1.13

    Частота

    Максимальное значение девиации

    > 0,98 до 1,953 МГц

    3,906 кГц

    > 1,953 до 3,906 МГц

    7,8125 кГц

    > 3,906 до 7,813 МГц

    15,625 кГц

    > 7,813 до 15,63 МГц

    31,25 кГц

    > 15,63 до 31,25 МГц

    62,5 кГц

    > 31,25 до 62,5 МГц

    125 кГц

    > 62,5 до 125 МГц

    250 кГц

    > 125 до 250 МГц

    500 кГц

    Пределы допускаемой относительной погрешности установки девиации частоты (частота модуляции 1 кГц, девиация < №800 кГц)......................................± (3,5 % от установленной

    девиации + 20 Гц).

    Дискретность установки девиации частоты (наибольшее значение)................0,1 % или 1 Гц.

    Характеристики фазовой модуляции (опция UNT)

    Максимальная девиация фазы в режиме ФМ для генератора:

    - стандартного исполнения или с опцией UNX, приведена в таблице 14 Таблица 14

    Частота

    Максимальное значение девиации фазы, режим полосы пропускания 100 кГц, рад

    Максимальное значение девиации фазы, режим полосы пропускания 1 МГц, рад

    от 250 кГц до 250 МГц

    20

    2

    > 250 до 500 МГц

    10

    1

    > 500 до 1 ГГц

    20

    2

    > 1 ГГц до 2 ГГц

    40

    4

    > 2 ГГц до 3,2 ГГц

    80

    8

    > 3,2 до 9 ГГц

    160

    16

    - с опцией UNY,приведена в таблице 15 Таблица 15

    Частота

    Максимальное значение девиации фазы, режим полосы пропускания 1 МГц, рад

    Максимальное значение девиации фазы, режим полосы пропускания 10 МГц, рад

    от 250 кГц до 250 МГц

    2

    0,2

    > 250 до 500 МГц

    1

    0,1

    > 500 до 1 ГГц

    2

    0,2

    > 1 ГГц до 2 ГГц

    4

    0,4

    > 2 ГГц до 3,2 ГГц

    8

    0,8

    > 3,2 до 9 ГГц

    16

    1,6

    Дискретность установки девиации фазы.......................................0,1 %-от установленной

    девиации.

    Характеристики импульсной модуляции (опция UNW)

    Отношение уровней в импульсе/паузе....................................................................80 дБ.

    Длительность фронта/среза импульсного модулирующего сигнала, не более:

    • - в диапазоне частот от 50 до 400 МГц............................................................15 нс;

    • - в диапазоне частот свыше 400 МГц...............................................................10 нс.

    Длительность импульсов, не менее:

    • - при включенной АРМ.........................................................................................1 мкс;

    • - при выключенной АРМ:

    • - в диапазоне частот от 50 до 400 МГц............................................................30 нс;

    • - в диапазоне частот свыше 400 МГц...............................................................20 нс.

    Пределы допускаемой погрешности установки уровня мощности сигнала (относительно несущей) при импульсной модуляции (АРМ включена).........................................± 0,5 дБ.

    Габаритные размеры: ширинах высотахглубина (без креплений).........(178x426x515) мм.

    Масса прибора не более............................................................................................22 кг.

    Напряжение питающей сети переменного тока:

    частотой (50 ± 0,5) или (400 ± 10) Гц.................................................................от 110 до 120 В;

    частотой (50 ± 0,5) Гц...........................................................................................от 220 до 240 В.

    Мощность, потребляемая прибором от сети питания при номинальном напряжении не более........................................................................................................................450 Вт.

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С.....................................................от 0 до 55;

    • - относительная влажность воздуха при 30 °С, %..................................до 90;

    • - атмосферное давление, кПа (мм рт. ст.)..............................................от 84 до 106,7

    (от 630 до 795)


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
