Номер по Госреестру СИ: 57974-14
57974-14 Преобразователи измерительные термисторные
(478A, 8478B)
Назначение средства измерений:
Преобразователи измерительные термисторные 478А, 8478В (далее - преобразователи измерительные) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах совместно с блоками измерительными ваттметра термисторного.
![Внешний вид. Преобразователи измерительные термисторные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2014-57974-14_files/2014-57974-14-1.jpg)
Внешний вид.
Преобразователи измерительные термисторные
Рисунок № 1
![Внешний вид. Преобразователи измерительные термисторные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2014-57974-14_files/2014-57974-14-2.jpg)
Внешний вид.
Преобразователи измерительные термисторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Agilent Technologies. Термисторная головка 478А. Руководство по эксплуатации и техническому обслуживанию.
Agilent Technologies. Термисторная головка 8478B. Руководство по эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным термисторным 478А, 8478В
-
1. ГОСТ 13317 - 89. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
-
2. Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 57974-14 «Инструкция. Преобразователи измерительные термисторные 478А, 8478В. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 20 декабря 2013 г.
Основные средства поверки:
-
- генератор сигналов E8257D с опцией 520 (рег. № 36797-08): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10-8, шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ исх. 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ исх. 1 мВт;
-
- генератор сигналов произвольной формы 33250А (рег. № 26209-08): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;
-
- анализатор электрических цепей векторный Е5071С с опциями 280 или 480, 2К5 или 4К5 (рег. № 45992-10): диапазон рабочих частот от 9 кГц до 20 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г), в диапазоне частот от 10 МГц до 2 ГГц ± (0,006 + 0,016 • Г), в диапазоне частот от 2 до 6 ГГц ± (0,032|Г| + 0,013), в диапазоне частот от 6 до 20 ГГц ± (0,613|Г| + 0,017), где Г - измеренное значение модуля коэффициента отражения;
- набор мер коэффициентов передачи и отражения 85054B (рег . № 53566-13): пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм, пределы допускаемых значений погрешности воспроизведения глубины погружения контакта ± 0,0762 мм, пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5° до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3° до ± 2°, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм;
- вольтметр переменного тока В 3-63 (рег . № 10908-87): диапазон частот от 10 Гц до 1,5 ГГц, диапазон измерений среднеквадратического значения напряжения от 10 мВ до 100 В, пределы допускаемой абсолютной погрешности измерений ± (0,05 - 2) %;
-
- мультиметр цифровой 34410А (рег. № 43805-11), диапазон измерений постоянного напряжения до 1 кВ, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,00005 • Uu + 0,000035 • ип) в диапазоне измеряемых значений напряжения до 100 мВ, ± (0,000035 • Uu + 0,000007 • ип) в диапазоне измеряемых значений напряжения до 1 В, ± (0,00003 • Uu + 0,000005 • ип) в диапазоне измеряемых значений напряжения до 10 В, ± (0,00004 • Uu + 0,000006 • ип) в диапазоне измеряемых значений напряжения до 1000 В, где ии - измеренное значение, ип - предел измерений, диапазон измерений сопротивления постоянному току до 1000 МОм, пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току ± (0,0001 • Ru + 0,00004 • Rn) в диапазоне значений до 100 Ом, ± (0,00012 • Ru + 0,00001 • Rn) в диапазоне значений до 1 МОм, где Ru - результат измерений, Rn - предел измерений;
-
- источник питания постоянного тока 6614С (рег. № 39237-08), диапазон устанавливаемых напряжений постоянного тока на выходе до 100 В, пределы допускаемой погрешности установки выходного напряжения ± (0,0005 • иуст + 50 мВ), где иуст -устанавливаемое значение напряжения;
-
- блок измерительный ваттметра термисторного N432A;
-
- ваттметр поглощаемой мощности М3-54 (рег. № 7058-79), с преобразователями измерительными аттестованными в качестве рабочего эталона с погрешностью аттестации по коэффициенту калибровки не более 0,7 - 1,5 %.
Изготовитель
Фирма «Agilent Technologies», Малайзия, Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
Заявитель
ООО «Аджилент Текнолоджиз», Российское представительство, г. Москва, Космодамианская наб. 52, стр. 1, 113054.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений » (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия преобразователя измерительного основан на изменении сопротивления рабочего термистора, установленного в преобразователе в качестве поглощающей СВЧ мощность нагрузки, при воздействии мощности электромагнитных колебаний. В корпусе преобразователя также установлен опорный термистор, предназначенный для компенсации влияния температуры преобразователя на результаты измерений и экранированный от СВЧ сигнала. При работе совместно с блоком измерительным термисторы подключаются в плечи самобалансирующихся резистивных мостов, напряжение с которых подвергается дальнейшему аналого-цифровому преобразованию, цифровой обработке и измерению в блоке измерительном ваттметра термисторного.
Конструктивно преобразователи измерительные представляют собой моноблоки цилиндрической формы без органов управления и дисплея. На передней стенке корпуса измерительного преобразователя расположен коаксиальный соединитель, на задней -электрический соединитель для подключения кабеля к блоку измерительному. Внутри корпуса установлена металлическая конструкция с установленными на ней рабочим и компенсационным термисторами, печатная плата со вспомогательными элементами и элементы крепления составных частей преобразователя. Преобразователи измерительные 478А выпускаются с опциями: 478А-Н13, 478А-Н55, 478А-Н63, 478А-Н72, 478А-Н73, 478А-Н75, 478А-Н76, 478А-Н83, 478А-Н93, преобразователи измерительные 8478В - с опциями: 8478В-Н01, 8478В-Н27, 8478В-11. Опции преобразователей отличаются диапазоном рабочих частот и допустимыми значениями КСВН по диапазону частот. Опция 8478B-11 отличается типом коаксиального соединителя (APC-7).
Внешний вид преобразователей измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1 и 2.
![Внешний вид. Преобразователи измерительные термисторные (478A, 8478B), http://oei-analitika.ru](../kurilka/type_si_html/2014-57974-14_files/2014-57974-14-1.jpg)
***

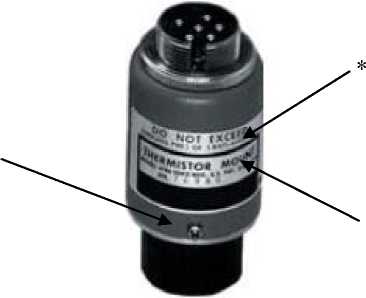

Рисунок 1 - Вид преобразователей измерительных 478А
![Внешний вид. Преобразователи измерительные термисторные (478A, 8478B), http://oei-analitika.ru](../kurilka/type_si_html/2014-57974-14_files/2014-57974-14-2.jpg)

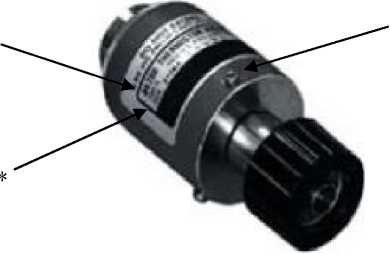

Рисунок 2 - Вид преобразователей измерительных 8478В * - место пломбировки;
** - место нанесения знака об утверждении типа;
*** - место нанесения маркировки.
Преобразователи измерительные термисторные 478А и 8478В совместимы с блоками измерительными N432A.
Комплект поставки включает:
-
- преобразователь измерительный термисторный 478A или 8478B - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.
преобразователей измерительных
приведены в таблицах 1-2.
Таблица 1
Наименование характеристики |
Значение характеристики | |
Тип преобразователя измерительного |
478А |
8478В |
Тип коаксиального | ||
соединителя по ГОСТ 13317- |
N-тип | |
89 | ||
Диапазон рабочих частот, | ||
ГГц |
от 0,01 до 10 |
от 0,01 до 18 |
опция Н13 |
от 0,0001 до 1 | |
опция Н55 |
от 0,001 до 1 | |
опция Н63 |
от 0,0001 до 1 | |
опция Н72 |
от 0,001 до 1 | |
опция Н73 |
от 0,001 до 0,1 | |
опция Н75 |
от 0,001 до 1 | |
опция Н76 |
от 0,001 до 1 | |
опция Н83 |
от 0,001 до 1 | |
опция Н93 |
от 0,001 до 1 | |
опция Н01 |
- |
от 0,01 до 18 |
опция Н27 |
- |
от 0,01 до 18 |
Диапазон измеряемых | ||
значений мощности, дБ исх. |
от минус 30 до 10 | |
1 мВт |
Наименование характеристики |
Значение характеристики | ||
Пределы допускаемой относительной погрешности коэффициента калибровки, %, на частоте 10 МГц |
± 2,0 | ||
100 МГц |
± 2,0 |
- | |
1 ГГц |
± 3,0 |
- | |
2 ГГц |
± 2,0 |
± 2,60 | |
3 ГГц |
± 2,2 |
± 2,60 | |
4 ГГц |
± 2,2 |
± 2,70 | |
5 ГГц |
± 2,2 |
± 2,70 | |
6 ГГц |
± 2,2 |
± 2,70 | |
7 ГГц |
± 2,6 |
± 2,70 | |
8 ГГц |
± 2,5 |
± 3,10 | |
9 ГГц |
± 2,6 |
± 3,3% | |
10 ГГц |
± 3,0 |
± 3,40 | |
11 ГГц |
± 3,60 | ||
12 ГГц |
± 3,70 | ||
13 ГГц |
± 3,70 | ||
14 ГГц |
± 4,00 | ||
15 ГГц |
± 4,00 | ||
16 ГГц |
± 4,40% | ||
17 ГГц |
± 5,20 | ||
18 ГГц |
± 5,10 | ||
Рабочее сопротивление термистора, Ом |
200 | ||
Масса, кг |
0,14 |
Таблица 2
КСВН входа преобразователя измерительного | ||
Тип и наименование |
Диапазон частот |
КСВН, не более |
опции | ||
478A |
от 10 до 25 МГц |
1,75 |
от 25 МГц до 7ГГц |
1,3 | |
от 7 до 10 ГГц |
1,5 | |
478А-Н13 |
300 кГц |
1,8 |
1 ГГц |
1,3 | |
478А-Н55 |
от 1 МГц до 1 ГГц |
1,3 |
478А-Н63 |
300 кГц |
1,8 |
1 ГГц |
1,3 | |
478А-Н72 |
от 1 МГц до 1 ГГц |
1,2 |
478А-Н73 |
от 1 до 100 МГц |
1,1 |
50 МГц |
1,05 | |
478А-Н75 |
от 1 МГц до 1 ГГц |
1,3 |
50 МГц |
1,05 | |
478А-Н76 |
от 1 МГц до 1 ГГц |
1,3 |
50 МГц |
1,05 | |
478А-Н83 |
от 1 МГц до 1 ГГц |
1,3 |
50 МГц |
1,05 |
Продолжение таблицы 2
478А-Н93 |
от 1 МГц до 1 ГГц 50 МГц |
1,3 1,05 |
8478В |
от 10 до 30 МГц |
1,75 |
от 30 до 100 МГц |
1,35 | |
от 100 МГц до 1 ГГц |
1,1 | |
от 1 до 12,4 ГГц |
1,35 | |
от 12,4 до 18 ГГц |
1,6 | |
8478В-Н01 |
50 МГц |
1,05 |
Условия эксплуатации преобразователей измерительных приведены в таблице 3. Таблица 3
Условия эксплуатации |
Температура: от 0 до 55 °С; Относительная влажность воздуха не более 95 % при 40 °С; |
