• 1 Принцип действия

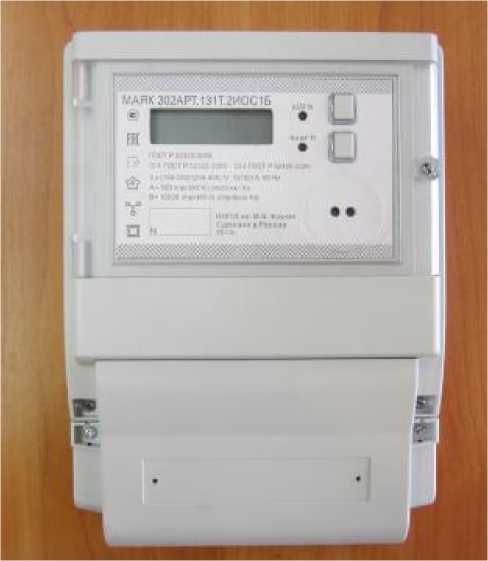

Счетчики МАЯК 301АРТ являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсных выходов измерительной микросхемы. Управление всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК счетчиков по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока, производит вычисление усредненных значений активной и реактивной мощности. МК выполняет функции вычисления измеренной энергии и формирование импульсов телеметрии.

Измерительная часть счетчиков выполнена на основе специализированной микросхемы измерителя электрической энергии ADE7758, которая выполняет функции вычисления измеренной энергии и формирование импульсов телеметрии. Вычисление значения потребляемой мощности производится процессором на интервале времени 360 миллисекунд.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным (через RS-485 и/или оптический порт) или телеметрическим цепям системы энергоучета (АСКУЭ).

Счетчики предназначены для эксплуатации внутри закрытых помещений.

• 2 Варианты исполнения

Счетчики МАЯК 301АРТ имеют несколько модификаций, отличающихся классом точности, базовым (номинальным), максимальным током, вариантом подключения к сети (непосредственного включения или включаемых через трансформатор), отсутствием или наличием одного или двух интерфейсов связи (RS-485). Варианты исполнения счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков

Условное обозначение счетчиков при заказе и в конструкторской документации другой продукции состоит из:

-  наименования счетчика «Счетчик электрической энергии трехфазный статический »;

-  обозначения модификации МАЯК 301АРТ.ХХХХ. ХХХХХХХ, где цифры и буквы

ХХХХ.ХХХХХХХ зависят от варианта исполнения:

• 1) первая цифра определяет напряжение:

наличие цифры 1: (3x(120-230)/(208-400)) В, наличие цифры 2: (3x57,7/100) В.

• 2) вторая цифра определяет ток: наличие цифры 1: базовый (максимальный) ток 5(60) А; наличие цифры 3: базовый (максимальный) ток 5(100) А; наличие цифры 5: номинальный (максимальный) ток 5(10) А.

• 3)  третья цифра определяет класс точности : наличие цифр 1: соответствует классу точности 1/2; наличие цифры 3: соответствует классу точности 0,5S/1.

• 4) наличие буквы Т в следующей позиции условного обозначения указывает на то, что в качестве датчика используется токовый трансформатор;

• 5) наличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что в качестве индикатора для снятия информации со счётчика используется ЖКИ ;

• 6) наличие буквы И: указывает на наличие импульсных выходов;

следующий набор букв в условном обозначении указывает на тип интерфейса и на количество интерфейсов в счётчике:

Лист № 3 Всего листов 9

• 7) наличие буквы П: указывает на наличие интерфейса RS-485 (ПП - наличие двух интерфейсов RS-485);

• 8) наличие буквы О: указывает на наличие оптопорта.

• 9) наличие цифры 2 в предпоследней позиции свидетельствует об управлении нагрузкой сигналом;

• 10) наличие буквы Б: об отсутствии возможности подключения к внешнему источнику питания.

- номера ТУ.

Пример условного обозначения: "Счетчик электрической энергии трехфазный статический МАЯК 301АРТ.253Т.2ИППО2Б МНЯК.411152.004ТУ".

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3х57,7 В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7, 63,5 В. Счетчики с номинальным напряжением 3х(120-230)/(208-400) В могут использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

• 3 Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в четырех тарифных зонах, по восьми типам дней в двенадцати сезонах. В счётчиках задается начало первой и второй зоны, а третья и четвёртая зоны задаются началом и продолжительностью. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:

• - значений учтенной активной и реактивной энергии нарастающим итогом с момента изготовления по всем тарифам;

• - значений учтенной активной и реактивной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;

• - значений учтенной активной и реактивной энергии, а также максимальной активной и реактивной мощности каждого получаса месяца в течение двух месяцев.

• 4 Профили мощности нагрузки

Счетчики ведут четырехканальный профиль мощности с временем интегрирования 30 минут для активной и реактивной энергии и максимальных активной и реактивной мощности.

• 5 Импульсные выходы

В счетчиках функционируют два изолированных импульсных выхода - активный и реактивный, которые могут конфигурироваться для формирования импульсов телеметрии или поверки.

Активный импульсный выход (канал 0) может дополнительно конфигурироваться:

• - для формирования сигнала индикации превышения программируемого порога мощности;

• - для формирования сигнала контроля точности хода встроенных часов;

• - для формирования сигнала управления нагрузкой по программируемым критериям.

• 6 Управление нагрузкой

Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом импульсном выходе (канал 0) по различным программируемым критериям.

Лист № 4 Всего листов 9 7 Журналы

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала /окончания следующих событий:

- время включения/отключения питания (32 события );

- время открытия и закрытия канала на запись (32 события);

- время и дата до и после коррекции (32 события);

- время и дата открытия и закрытия крышки клеммной колодки (32 события ).

• 8 Устройство индикации

Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин и две кнопки управления режимами индикации.

Счетчики обеспечивают циклическое отображение следующей информации:

- текущего значения энергии по каждому тарифу (1 цикл);

- суммарного значения накопленной энергии (1 цикл);

- текущего времени (1 цикл);

- текущей даты (1 цикл);

-текущей измеряемой активной мощности (2 цикл);

- суммарного значения активной мощности (2 цикл);

- текущей измеряемой реактивной мощности (2 цикл);

- суммарного значения реактивной мощности (2 цикл);

-фазного напряжения (2 цикл);

- фазного тока (2 цикл);

- частоты (2 цикл);

-тарифного расписания текущего месяца (3 цикл);

-значения накопленной энергии за месяц по тарифам (4 цикл);

- потребляемой активной энергии в текущем получасе (5 цикл);

- максимальной активной мощности в текущем получасе (5 цикл); -потребляемой реактивной энергии в текущем получасе (5 цикл); -максимальной реактивной мощности в текущем получасе (5 цикл).

• 9 Интерфейсы связи

Счетчики, в зависимости от модификации, имеют равноприоритетные независимые интерфейсы связи: оптический интерфейс и один или два интерфейса RS-485 по ГОСТ Р МЭК 61107-2001, которые поддерживают ASCII символьный протокол.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «Schetchik_ART» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

Скорость обмена по последовательному порту, бод (бит/сек):

- RS-485: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200;

- оптический порт - 9600.

Возможно одновременное подключение к RS-485 и оптическому порту. Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

• 10 Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода - изготовителя и организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

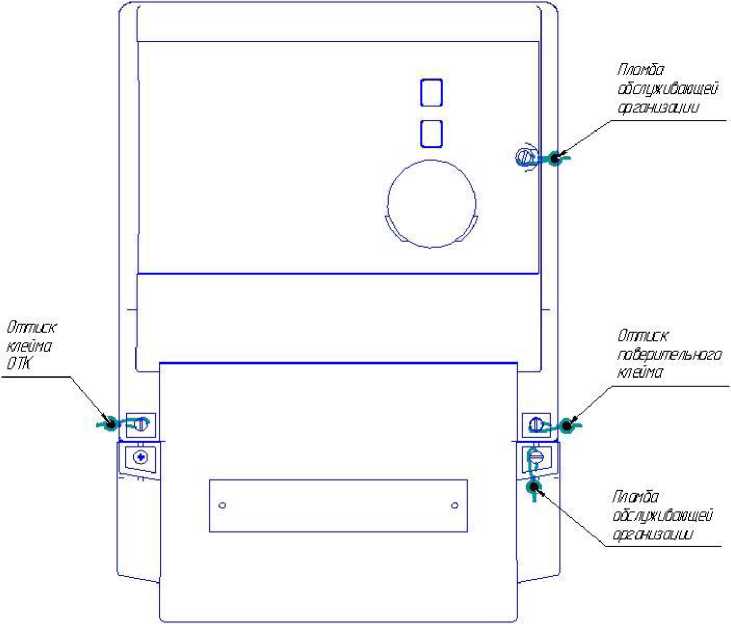

Схема опломбирования счетчиков приведена на рисунке 2.

Лист № 5 Всего листов 9 Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки клеммной колодки. Электронная пломба работает во включенном состоянии счетчика. При этом факт и время вскрытия крышки фиксируется в соответствующих журналах событий «Открытие/закрытие защитной крышки», без возможности инициализации журналов.

Комплект поставки приведен в таблице 4.

Таблица 4

приведены в таблице 3.

Таблица 3
