Номер по Госреестру СИ: 23347-12
23347-12 Ваттметры поглощаемой мощности
(М3-104, М3-105, М3-106)
Назначение средства измерений:
Ваттметры поглощаемой мощности М3-104, М3-105, М3-106 (далее - ваттметры) предназначены для измерения мощности непрерывных и импульсно-модулированных сигналов (среднее значение) в диапазоне частот от 50 Гц до 1600 МГц (М3-106 - от 50 Гц до 1200 МГц).
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 1
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 2
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 3
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 4
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 5
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 6
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 7
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 8
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 9
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель ваттметров методом шелкографии и типографским методом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации ИЛГШ.411151.001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Ваттметрам поглощаемой мощности М3-104, М3-105, М3-106
1 ГОСТ 13605-91 Ваттметры СВЧ. Основные технические требования и методы испытаний.
2 Ваттметры поглощаемой мощности М3-104, М3-105, М3-106. Технические условия ИЛГШ.411151.001ТУ.
Поверка
Поверкаосуществляется в соответствии с разделом 6 «Поверка прибора» Руководства по эксплуатации ИЛГШ.411151.001РЭ, утвержденном руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 19 марта 2012 г.
Перечень эталонов, применяемых при поверке, приведен в таблице 6.
Таблица 6 - Перечень эталонов, применяемых при поверке
Наименование СИ |
Тип СИ |
Используемые основные технические характеристики СИ |
Примечание |
Установка для измерения ослабления и фазового сдвига образцовая |
ДК1-16 |
Диапазон рабочих частот от 250 до 1600 МГц; пределы измерения ослабления до 60 дБ; систематическая погрешность измерения ± 0,08 дБ | |
Генератор сигналов низкочастотный |
Г3-112 |
Диапазон частот от 0,05 до 1000 кГц; погрешность установки частоты ± (2 + 30/f) %, где f - установленная частота, Гц; выходное напряжение до 5 В (50 Ом) | |
Генератор сигналов высокочастотный |
Г4-76А |
Диапазон частот от 0,4 от 1,2 ГГц; основная погрешность установки частоты ±1 %; выходное напряжение от 0,1 до 100 мВ; основная погрешность установки напряжения ± 1 дБ | |
Генератор сигналов высокочастотный |
Г4-78 |
Диапазон частот от 1,16 до 1,6 ГГц; основная погрешность установки частоты ±1 %; выходное напряжение от 0,1 до 100 мВ; основная погрешность установки напряжения ± 2 дБ |
2 шт. |
Генератор сигналов высокочастотный |
Г4-164 |
Диапазон частот от 250 от 640 МГц; основная погрешность установки частоты ±1 %; выходное напряжение от 0,1 до 100 мВ; основная погрешность установки напряжения ± 1 дБ | |
Генератор сигналов высокочастотный |
Г4-176 |
Диапазон частот от 250 от 1020 МГц; основная погрешность установки частоты ±1 %; выходное напряжение от 0,1 до 100 мВ; основная погрешность установки напряжения ± 1 дБ | |
Генератор |
R&S |
Диапазон частот от 250 до 1600 МГц; | |
сигналов |
SMB100A (опция В103) |
максимальная выходная мощность 0,2 Вт | |
Частотомер электронносчетный |
Ч3-66 |
Диапазон измеряемых частот от 250 до 1600 МГц; основная погрешность измерения ± 0,05 % |
Продолжение таблицы 6
Наименование СИ |
Тип СИ |
Используемые основные технические характеристики СИ |
Примечание |
Измеритель |
М3-22 |
Пределы измерения мощности от 0,5 до | |
мощности термисторный |
(измерительный блок) |
10 мВт | |
Измеритель комплексных коэффициентов передачи |
Р2-73 |
Рабочий диапазон частот от 10 до 1250 МГц; пределы измерения КСВН от 1,05 до 2,0; диапазон измерения модуля коэффициента передачи от минус 20 до минус 50 дБ; тракт 50 Ом | |
Измеритель комплексных коэффициентов передачи |
Р2-78 |
Рабочий диапазон частот от 1250 до 1600 МГц; пределы измерения КСВН от 1,05 до 2,0; диапазон измерения модуля коэффициента передачи от минус 20 до минус 50 дБ; тракт 50 Ом | |
Преобразователь |
Я2М-23 |
Диапазон рабочих частот от 1000 до |
С доп. |
падающей |
1600 МГц; пределы входной мощности от |
аттестацией | |
мощности |
0,5 до 10 мВт; основная погрешность калибровки ± 2,5 % |
на частоте 1600 МГц | |
Преобразователь падающей мощности |
Я2М-24 |
Диапазон рабочих частот от 250 до 1000 МГц; пределы входной мощности от 0,5 до 10 мВт; основная погрешность калибровки ± 2,5 % | |
Источник постоянного напряжения |
Б5-70 |
Выходное напряжение до 50 В; максимальный выходной ток 1 А |
2 шт. |
Вольтметр переменного тока диодный компенсационный |
В3-49 |
Диапазон частот от 20 Гц до 10 МГц; диапазон измерения напряжения от 10 мВ до 10 В; погрешность измерения ± (0,2 + 0,08/UK) %, где UK - измеренное напряжение | |
Вольтметр универсальный цифровой |
В7-34А |
Пределы измерения постоянного напряжения от 10 мВ до 10 В; основная погрешность измерения напряжения ± (0,02 + 0,02UK/UX) %, где UK - предел измерения, Ux - измеренное напряжение, В; пределы измерения сопротивления от 10 до 100 Ом; основная погрешность измерения ± 0,5 % | |
Вольтметр эффективных значений |
Ф5303 |
Диапазон измеряемых напряжений до 300 В; основная погрешность измерения на частоте 1000 Гц ± (0,5 UK/Ux),%, где UK - предел измерения, В, Ux - измеренное напряжение, В | |
Фильтр |
Ф-1 |
Ослабление сигнала на частоте 1 МГц не более 6 дБ; ослабление второй гармоники не менее 20 дБ |
Продолжение таблицы 6
Наименование СИ |
Тип СИ |
Используемые основные технические характеристики СИ |
Примечание |
Комплект для измерения соединителей коаксиальных Комплект для измерения соединителей коаксиальных |
КИСК-7 КИСК-16 |
Изготовитель
Открытое акционерное общество «Нижегородское научно-производственное объединение имени М. В. Фрунзе» (ОАО «ННПО имени М. В. Фрунзе»).603950, Россия, г. Нижний Новгород, пр. Гагарина, д. 174, тел. (831) 465-15-87, факс (831) 466-66-00, электронная почта E-mail:frunze@nzif,ru.
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ГЦИ СИ ФБУ «Нижегородский ЦСМ»). 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1,тел. (831) 428-78-78, факс (831) 428-57-48, электронная почта E-mail: mail@nncsm.ru.
Принцип действия ваттметров основан на отборе части энергии синусоидального или импульсно-модулированного сигнала, преобразовании ее в постоянное напряжение, пропорциональное средней мощности сигнала, усилении постоянного напряжения, масштабировании и индикации результата измерения на жидкокристаллическом индикаторе. Основная часть энергии, поступающая на вход ваттметров, преобразуется в тепловую энергию и рассеивается.
Ваттметры состоят из трех блоков: аттенюатора-нагрузки, преобразователя, который конструктивно встроен в аттенюатор-нагрузку, и устройства индикации.
Аттенюатор-нагрузка включает в себя аттенюатор и устройство управления.
Резистивный аттенюатор имеет два выхода, один из которых предназначен для подключения к нему преобразователя, а другой используется для подключения других приборов (например, частотомера). Если этот выход не используется, то к нему подключается сопротивление нагрузочное 50 Ом из комплекта ЗИП-О ваттметров. Аттенюатор по обоим выходам обеспечивает ослабление 30 дБ (входящий в состав ваттметра М3-104) и 40 дБ (входящий в состав ваттметров М3-105 и М3-106).
Устройство управления осуществляет управление работой охлаждающих вентиляторов для обеспечения необходимых тепловых режимов нагрузки и индикацию аварийной ситуации. Конструктивно устройство управления для ваттметров М3-104 и М3-105 выполнено в несущем корпусе, в ваттметре М3-106 устройство управления конструктивно входит в состав аттенюатора-нагрузки.
Преобразователь служит для преобразования среднего значения поглощаемой мощности в постоянное напряжение, пропорциональное средней мощности сигнала. Он состоит из металлического корпуса с конструктивной вилкой и заделанным внутрь корпуса соединительным шнуром, на другом конце которого расположена розетка, служащая для подключения к устройству индикации.
Устройство индикации предназначено для преобразования постоянного напряжения, поступающего с выхода преобразователя, в цифровую форму и индикации соответствующей этому напряжению мощности. Питание устройства индикации осуществляется от электрических батарей, помещенных внутри корпуса.
Отличие ваттметров М3-106, М-105 от ваттметра М3-104 состоит в использовании более мощного аттенюатора-нагрузки.
Рабочие условия применения соответствуют требованиям, установленным для приборов группы 4 ГОСТ 22261-94 с диапазоном рабочих температур окружающей среды от минус 10 до плюс 50 °С.
Фотографии общего вида ваттметров приведены на рисунках 1-3.
Рисунок 1 - Общий вид ваттметра М3-104
Рисунок 2 - Общий вид ваттметра М3-105
Рисунок 3 - Общий вид ваттметра М3-106
Схемы пломбировки ваттметров М3-104, М3-105, М3-106 и их узлов от несанкционированного доступа в соответствии с рисунками 4-10.

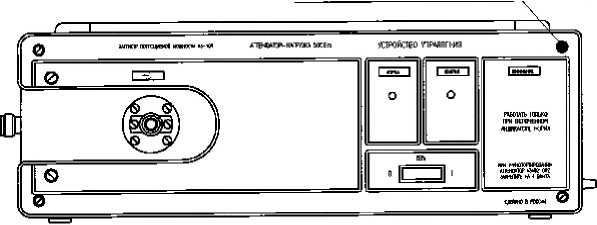

Рисунок 4 - Схема пломбировки аттенюатора-нагрузки ваттметра М3-104
Место пломбирования
1-=——------ о |
--- о |
||о о о|| |
0 |
г IV ги> О |
0 ---—— |
М е сто г л ом би ро Ь о 1 ия

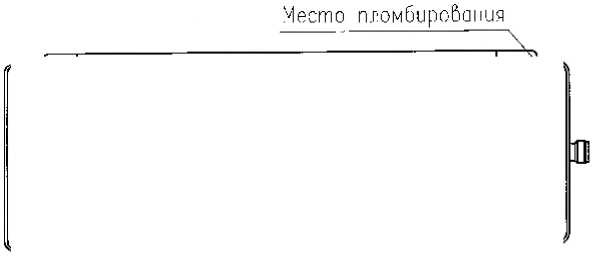

Рисунок 6 - Схема пломбировки аттенюатора ваттметра М3-104
Место пломоиэсбания
Место пломбироЗония

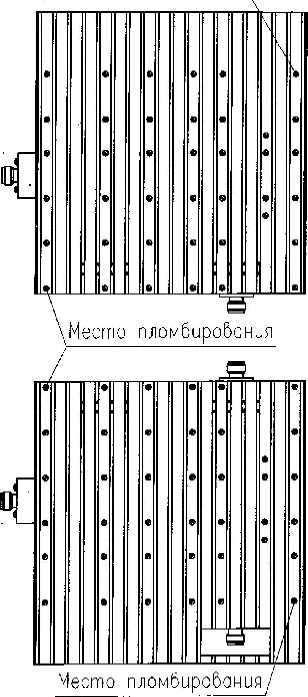

Рисунок 8 - Схема пломбировки аттенюатора-нагрузки ваттметра М3-106

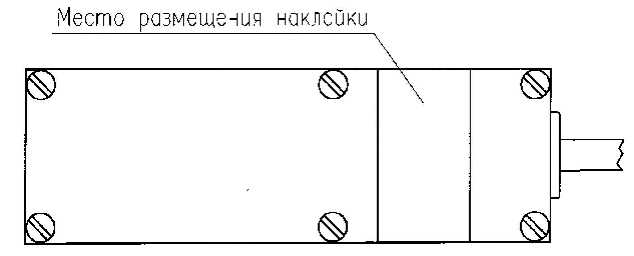

Рисунок 9 - Схема пломбировки преобразователя ваттметров М3-104, М3-105, М3-106

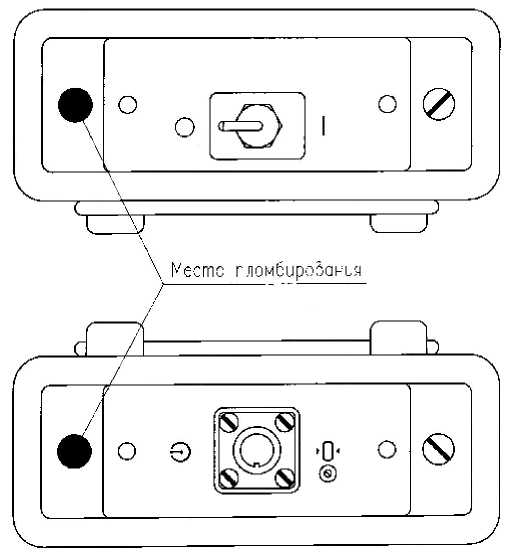

Рисунок 10 - Схема пломбировки устройства индикации ваттметров М3-104, М3-105, М3-106
Комплекты поставки ваттметров М3-104, М3-105, М3-106 приведены в таблицах 3-5 соответственно.
