Счетчики МАЯК Т301АРТ являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы. Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется токовый трансформатор, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

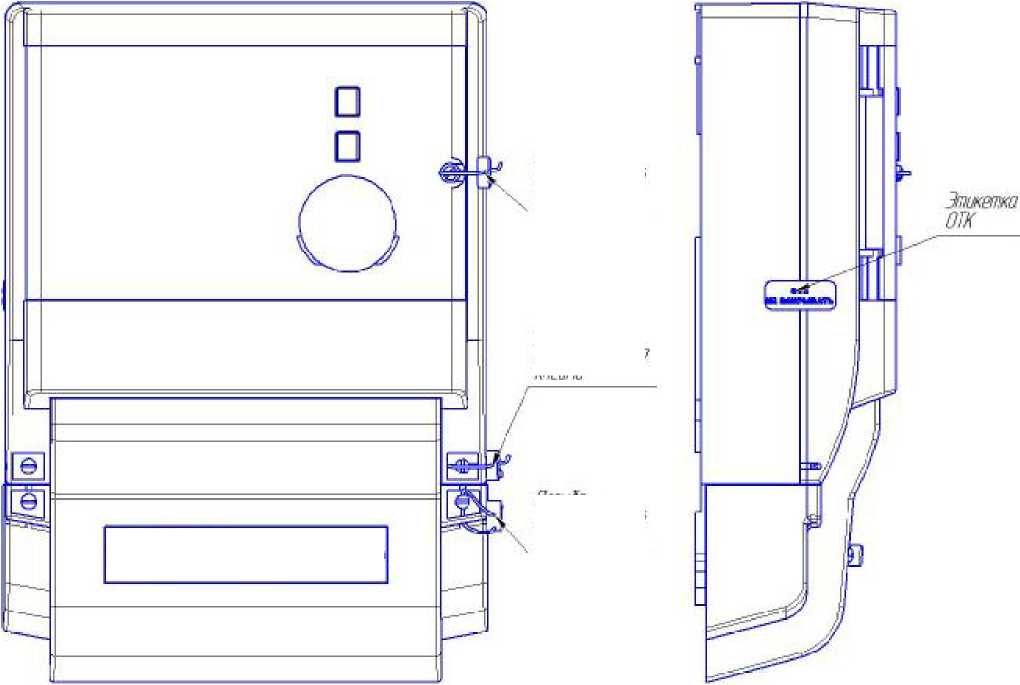

Внешний вид счетчика МАЯК Т301АРТ с закрытой клеммной крышкой приведён на рисунке 1.

Рисунок 1 - Внешний вид счетчика с закрытой клеммной крышкой

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Микроконтроллер счетчика преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по оптическому порту.

Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным (через оптический порт) или телеметрическим цепям системы энергоучета (АСКУЭ).

В счетчиках установлены две электронных пломбы :

• - для фиксации времени вскрытия клеммной крышки;

• - для фиксации времени вскрытия крышки счетчика.

Счетчики предназначены для эксплуатации внутри закрытых помещений.

2 Варианты исполнения

Счетчики МАЯК Т301АРТ имеют несколько вариантов исполнения, отличающиеся классом точности; током базовым (номинальным), максимальным; вариантом подключения к сети (непосредственного подключения или включаемых через трансформатор); наличием или отсутствием интерфейса связи (RS-485); постоянной счетчика.

Варианты исполнения счетчиков приведены в таблице 1. Таблица 1

Условное обозначение счетчиков при заказе и в конструкторской документации другой продукции состоит из:

- наименования счетчика «Счетчик электрической энергии трехфазный статический»;

- обозначения модификации МАЯК Т 301 АРТ . ХХХХ . ХХХХХ, где цифры и буквы ХХХХ.ХХХХХ зависят от варианта исполнения:

первая цифра определяет напряжение:

наличие цифры 1: 3х(120 - 230)/(208 -400)В,

наличие цифры 2: (3х57,7/100)В.

вторая цифра определяет ток :

наличие цифры 1: базовый (максимальный) ток 5(60) А;

наличие цифры 3: базовый (максимальный) ток 5(100) А;

наличие цифры 5: номинальный (максимальный) ток 5(10) А. третья цифра определяет класс точности:

наличие цифры 2 соответствует классу точности 1/1;

наличие цифры 3 соответствует классу точности 0,5S/1.

наличие буквы Т в следующей позиции условного обозначения указывает на то, что в качестве датчика используется токовый трансформатор;

наличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что в качестве индикатора для снятия информации со счётчика используется ЖКИ;

следующий набор букв в условном обозначении указывает на тип интерфейса и на количество интерфейсов в счётчике:

наличие буквы И указывает на наличие импульсного выхода;

наличие буквы П указывает на наличие интерфейса RS-485;

наличие буквы О указывает на наличие оптопорта;

наличие цифры 2 в предпоследней позиции свидетельствует об управлении нагрузкой сигналом;

наличие буквы Б в последней позиции свидетельствует об отсутствии резервного питания;

- номера ТУ .

Пример условного обозначения:  "Счетчик электрической энергии трехфазный

статический МАЯК Т301АРТ.253Т.2ИПО2Б МНЯК.411152.018ТУ".

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3^57,7 В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7, 63,5 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

3 Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в четырех тарифных зонах, по восьми типам дней в двенадцати сезонах. В счётчиках задается начало первой и второй зоны, а третья и четвёртая зоны задаются началом и продолжительностью. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:

• - значений учтенной активной и реактивной энергии нарастающим итогом с момента изготовления по всем тарифам;

• - значений учтенной активной и реактивной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;

• - значений учтенной активной и реактивной энергии, а также максимальной активной и реактивной мощности каждого получаса месяца в течение двух месяцев.

Лист № 4 Всего листов 9 4 Журналы

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала/ окончания следующих событий :

- время включения / отключения питания (32 события);

- время открытия и закрытия канала на запись (32 события);

- время и дата до и после коррекции (32 события);

- время и дата открытия и закрытия крышки клеммной колодки (32 события);

- время и дата открытия и закрытия крышки счетчика (32 события).

• 5 Профили мощности нагрузки

Счетчики ведут четырехканальный профиль мощности с временем интегрирования 30 минут для активной и реактивной энергии и максимальных активной и реактивной мощности.

• 6 Импульсные выходы

В счетчиках функционируют два изолированных импульсных выхода - активный и ре -активный, которые могут конфигурироваться для формирования импульсов телеметрии или поверки.

Активный импульсный выход может дополнительно конфигурироваться:

- для формирования сигнала индикации превышения программируемого порога мощности;

- для формирования сигнала контроля точности хода встроенных часов (канал 0);

- для формирования сигнала управления нагрузкой по программируемым критериям .

• 7 Устройство индикации

В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ) с подсветкой, осуществляющие индикацию:

- текущее значение энергии по каждому тарифу (1 цикл );

- суммарное значение накопленной энергии (1 цикл );

- текущее время (1 цикл );

- текущая дата (1 цикл );

- текущая измеряемая активная мощность (2 цикл );

- суммарное значение активной мощности (2 цикл);

- текущая измеряемая реактивная мощность (2 цикл );

- суммарное значение реактивной мощности (2 цикл);

- фазное напряжение (2 цикл);

- фазный ток (2 цикл );

- частота (2 цикл );

- потребляемая активная энергия в текущем получасе (3 цикл );

- потребляемая реактивная энергия в текущем получасе (3 цикл ).

Счетчики имеют кнопки для управления режимами индикации.

Счетчики с током 1б(1_маКс) равным 5(100) А обеспечивают отображение информации о накопленной энергии на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт^ч (квар^ч), седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт^ч (квар^ч) соответственно.

Счетчики с током 1_б(1_макс) равным 5(60) А и с током 1_ном(1_макс) равным 5(10) А обеспечивают отображение информации о накопленной энергии на ЖКИ в виде семиразрядных чисел, пять старших разрядов дают показания в кВт^ч (квар^ч), шестой и седьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт^ч (квар^ч) соответственно.

Счетчики, в зависимости от модификации, имеют равноприоритетные независимые интерфейсы связи: оптический интерфейс и интерфейс RS-485 по ГОСТ Р МЭК 61107-2001, которые поддерживают ASCII символьный протокол.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «Schetchik_ART» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

Скорость обмена по последовательному порту, бод (бит/сек):

- RS-485: 9600;

• - оптический порт - 9600.

Возможно одновременное подключение к RS-485 и оптическому порту.

Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

Комплект поставки приведен в таблице 4

Таблица 4

* Поставляется на партию счетчиков и по отдельному заказу организациям , проводящим поверку и эксплуатацию счетчиков.

приведены в таблице 3.

Таблица 3
