Номер по Госреестру СИ: 55306-13
55306-13 Трансформатор напряжения емкостной
(OTCF 550)
Назначение средства измерений:
Трансформатор напряжения емкостный OTCF 550 (далее по тексту - трансформатор) предназначен для измерения высокого напряжения переменного тока промышленной частоты до 500 кВ и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в электрических установках.
Внешний вид.
Трансформатор напряжения емкостной
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 145464
ID в реестре СИ - 367864
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Без модификации,
Производитель
Изготовитель - Фирма "ALSTOM Grid Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1575 от 2016.10.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1006 от 2017.05.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
Наличие аналогов СИ: Трансформатор напряжения емкостной (OTCF 550)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ALSTOM Grid Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48527-11 15.12.2016 |
Трансформаторы напряжения емкостные, OTCF Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49733-12 |
Трансформаторы напряжения емкостные, OTCF 252 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49734-12 |
Трансформаторы напряжения емкостные, OTCF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49996-12 |
Трансформаторы тока, OSKF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
50464-12 09.07.2017 |
Трансформаторы напряжения емкостные, OTCF Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
55306-13 |
Трансформатор напряжения емкостной, OTCF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65668-16 |
Трансформаторы напряжения емкостные, OTCF 126 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65671-16 |
Трансформаторы напряжения емкостные, OTCF 363 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65672-16 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65674-16 |
Трансформаторы напряжения емкостные, OTCF 362 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
Кто поверяет Трансформатор напряжения емкостной (OTCF 550)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Трансформатор напряжения емкостной (OTCF 550)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформатору напряжения емкостному OTCF 550
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».Основные средства поверки: трансформатор напряжения измерительный эталонный NVOS (номинальное первичное напряжение от 220/^3 до 500/^3. пределы допускаемой основной относительной погрешности ±0,01 %, пределы допускаемой основной абсолютной угловой погрешности ±1'); прибор сравнения КНТ-03. погрешность напряжения ± (0.001+0.03^А) %. угловая погрешность ±(0.1+0.03^А) мин. где А - значения измеряемой погрешности; магазин нагрузок МР3025 (± 4 %).
Изготовитель
Фирма ALSTOM Grid Inc. США.
Адрес: One Ritz Avenue, Waynesboro, GA, 30830, США
Тел. 602-331-8000
Факс 602-861-1822
http://www.alstom.com
Заявитель
ООО «Корпорация ЭССС», г. Москва
Адрес: 121500, г. Москва, 60 км МКАД, д. 4-А, офис 204.
Тел.: 8 (4922) 36-43-27, 8 (4922) 33-81-51,
Факс: 8 (4922) 42-44-93
E-mail: ess@essp.vladinfo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@,vniims. ru
Принцип действия трансформатора основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформатор состоит из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор, и смонтирован в виде колонны из трех секций.
ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка электромагнитного трансформатора секционирована для коррекции коэффициента трансформации.
ЭМУ имеет три вторичных обмотки и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя
На боковой части бака находится контактная коробка вторичных выводов (на рис.1 видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.

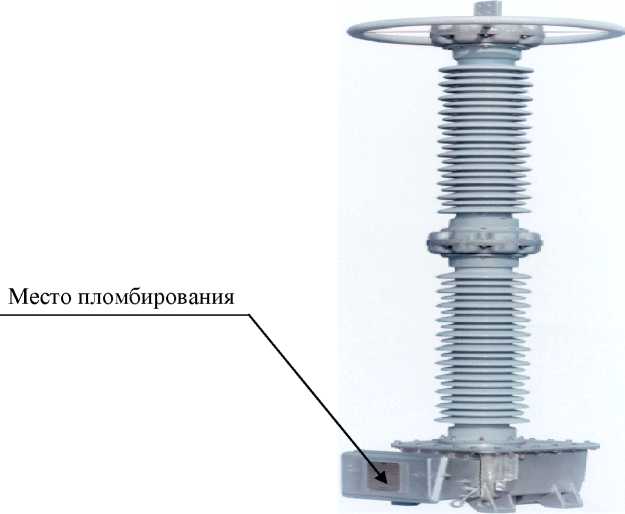

Рис. 1 - Внешний вид трансформаторов напряжения емкостного OTCF 550
Лист № 2 Всего листов 3
-
1. Трансформатор напряжения емкостный OTCF 550 - 1 шт.
(зав. № 696439109)
-
2. Паспорт - 1 экз.
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - трансформатора
напряжения емкостного OTCF 550
|
Характеристики |
Значения |
|
Наибольшее рабочее напряжение. кВ |
550 |
|
Номинальное напряжение первичной обмотки. кВ |
500/^3 |
|
Номинальные вторичные напряжения. В
|
100/^3 100 |
|
Класс точности:
|
0.2 3Р |
|
Номинальная мощность. В •А:
|
20. 200 100 |
|
Емкость. пФ |
от 2250 до 5400 |
|
Номинальная частота. Гц |
50 ± 0.5 |
|
Масса. не более. кг |
955 |
|
Габаритные размеры. не более. мм (длина х ширина х высота) |
до 5672х 419х 292 |
