Номер по Госреестру СИ: 49733-12
49733-12 Трансформаторы напряжения емкостные
(OTCF 252)
Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 252 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 220 кВ.

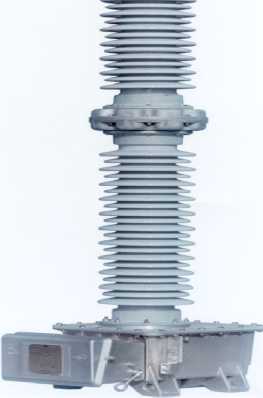

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 139036
ID в реестре СИ - 361436
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "ALSTOM Grid Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF 252)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ALSTOM Grid Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48527-11 15.12.2016 |
Трансформаторы напряжения емкостные, OTCF Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49733-12 |
Трансформаторы напряжения емкостные, OTCF 252 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49734-12 |
Трансформаторы напряжения емкостные, OTCF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
49996-12 |
Трансформаторы тока, OSKF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
50464-12 09.07.2017 |
Трансформаторы напряжения емкостные, OTCF Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
55306-13 |
Трансформатор напряжения емкостной, OTCF 550 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65668-16 |
Трансформаторы напряжения емкостные, OTCF 126 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65671-16 |
Трансформаторы напряжения емкостные, OTCF 363 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65672-16 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
65674-16 |
Трансформаторы напряжения емкостные, OTCF 362 Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Трансформаторы напряжения емкостные (OTCF 252)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения емкостные (OTCF 252)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 252
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия"; ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки";
Техническая документация фирмы ALSTOM Grid Inc. США.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- «осуществление торговли и товарообменных операций...»;
-
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
Поверка
Поверкаосуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/V3; 220/\3. класс точности 0,01);
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;
-
- Магазин нагрузок МР3025 (± 4 %).
Интервал между поверками - 8 лет.
Изготовитель
ALSTOM Grid Inc. СШААдрес: One Ritz Avenue, Waynesboro, GA, 30830, США
Заявитель
ООО «Прософт-Системы»,Юридический адрес: 620062 г. Екатеринбург, пр. Ленина д. 95, кв.16. Фактический адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а.
Тел.: (343) 376-28-20, факс (343) 376-28-30
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС». Номер аттестата аккредитации 30004-08 от 27.06.2008 г. Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Трансформаторы напряжения емкостные OTCF 252 состоят из делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из двух секций. ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет три вторичных обмоток, которые заключены в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов (на снимке видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Трансформатор напряжения емкостные OTCF 252 6 шт.
(Зав. №№ 711708201, 711708202, 711708203, 711708204, 711708206, 711708207).
Паспорт 6 экз.
Таблица 1 - Характеристики трансформаторов напряжения емкостных OTCF 252
|
Характеристики |
Значения |
|
Наибольшее рабочее напряжение, кВ |
252 |
|
Номинальное напряжение первичной обмотки, кВ |
220/^3 |
|
Номинальные напряжения - основной вторичной обмотки, В |
100/^3; |
|
- дополнительной вторичной обмотки, В |
100 |
|
Класс точности/ нагрузка/ В^А - основной вторичной обмотки |
0,2/50; 0,5/100; |
|
- дополнительной вторичной обмотки |
3Р/100 |
|
Емкость, пФ |
5000 |
|
Номинальная частота, Гц |
50 |
|
Масса, кг |
411 |
|
Габаритные размеры: - высота, мм |
2988 |
|
- ширина, мм |
419 |
|
- глубина, мм |
292 |
Климатическое исполнение У1 по ГОСТ 15150-69.
