Сведения о средстве измерений: 65674-16 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 65674-16
65674-16 Трансформаторы напряжения емкостные
(OTCF 362)

Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 362 (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157067
ID в реестре СИ - 379467
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

OTCF 362,

Производитель

Изготовитель - Фирма "ALSTOM Grid Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF 362)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ALSTOM Grid Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48527-11
15.12.2016
Трансформаторы напряжения емкостные, OTCF
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49733-12

Трансформаторы напряжения емкостные, OTCF 252
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49734-12

Трансформаторы напряжения емкостные, OTCF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49996-12

Трансформаторы тока, OSKF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
50464-12
09.07.2017
Трансформаторы напряжения емкостные, OTCF
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
55306-13

Трансформатор напряжения емкостной, OTCF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65668-16

Трансформаторы напряжения емкостные, OTCF 126
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65671-16

Трансформаторы напряжения емкостные, OTCF 363
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65672-16

Трансформаторы напряжения емкостные, OTCF 123
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65674-16

Трансформаторы напряжения емкостные, OTCF 362
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения емкостные (OTCF 362)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
(RA.RU.311380)
РСТ
  • OTCF 362
  • 3 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы напряжения емкостные (OTCF 362)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 362

    • 1 ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия;

    • 2 ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ.

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • 1 Трансформатор напряжения измерительный эталонный 4820spez (Рег. № 28982-05);

    • 2 Прибор сравнения КНТ-05 (Рег. № 37854-08);

    • 3 Магазин нагрузок МР 3025 (Рег. № 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в виде наклейки со штрих-кодом на крышку контактной коробки и на свидетельство о поверке в виде оттиска клейма поверителя.


    Изготовитель


    Фирма «ALSTOM Grid Inc», США
    Адрес: One Ritz Avenue, Waynesboro, GA, 30830

    Заявитель


    Общество с ограниченной ответственностью «Стройэнергетика» (ООО «Стройэнергетика»)
    ИНН 7716809275
    Адрес: 129337, г. Москва, ул. Красная Сосна, д. 20, стр. 1, комн. 4
    Тел.: +7 (926) 786-90-40; E-mail: Stroyenergetika@gmail. com

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: 8 (495) 437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru

    Принцип действия трансформаторов основан на методе емкостного деления высокого напряжения с последующим преобразованием посредством электромагнитной индукции переменного тока.

    Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитые маслом фарфоровые изоляторы, и смонтированы в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, две основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

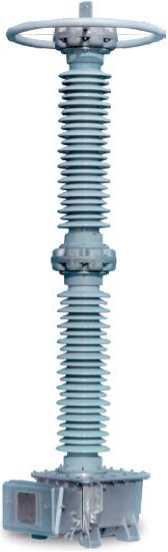

    Внешний вид средства измерений приведен на рисунке 1.

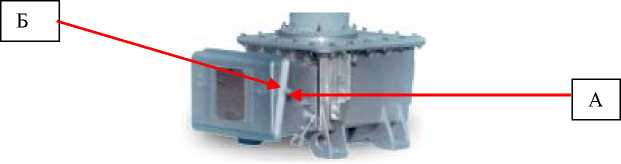

    Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
