Сведения о средстве измерений: 48527-11 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 48527-11
48527-11 Трансформаторы напряжения емкостные
(OTCF)

Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока с номинальной частотой 50 Гц.

сертификация программного обеспечения

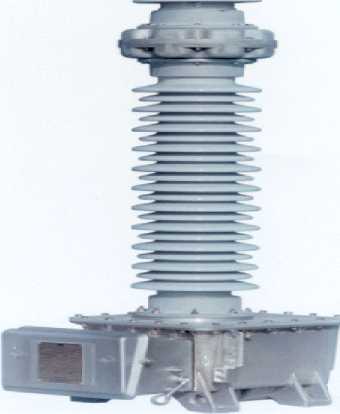

Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

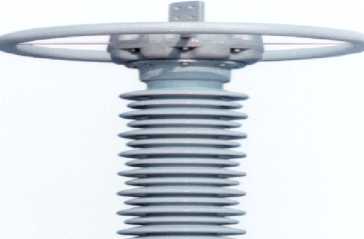

Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 2
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 15.12.2016
Номер записи - 137616
ID в реестре СИ - 360016
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

нет данных , OTSF_362, OTSF_123, OTCF, мод. OTCF 245, OTCF 362,

Производитель

Изготовитель - Фирма "ALSTOM Grid Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 15
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 2922 дн.

Приказы РСТ, где упоминается данный тип СИ

№656 от 2018.04.09 О переоформлении свидетельства об утверждении типа средства измерений № 51617 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности АИИС КУЭ "Южноуральской ГРЭС-2" и внесении изменений в описание типа

№484 от 2018.03.16 О переоформлении свидетельства об утверждении типа средства измерений № 59397/1 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ОАО "Сургутнефтегаз" с Изменениями № 1, № 2, № 3" и внесении изменений в описание типа

№2821 от 2018.12.29 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии ОАО "Сургутнефтегаз" с Изменениями №1, №2, №3

№6379 от 2011.12.14 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 48490-11,30598-11,48491-11 по 48509-11,918-89,32478-11,31157-11,31545-11, 48510-11 по 48513-11,21163-11,48514-11 по 48517-11,37908-11,48518-11 по 48525-11, 20176-06,48526-11,48527-11,20644-11,48528-11 по 48534-11,27121-11,33786-07,48535-11 по 48543-11,30951-11,48544-11 по 48561-11,48576-11 по 48580-11)

№2564 от 2021.11.16 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ALSTOM Grid Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48527-11
15.12.2016
Трансформаторы напряжения емкостные, OTCF
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49733-12

Трансформаторы напряжения емкостные, OTCF 252
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49734-12

Трансформаторы напряжения емкостные, OTCF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49996-12

Трансформаторы тока, OSKF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
50464-12
09.07.2017
Трансформаторы напряжения емкостные, OTCF
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
55306-13

Трансформатор напряжения емкостной, OTCF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65668-16

Трансформаторы напряжения емкостные, OTCF 126
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65671-16

Трансформаторы напряжения емкостные, OTCF 363
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65672-16

Трансформаторы напряжения емкостные, OTCF 123
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65674-16

Трансформаторы напряжения емкостные, OTCF 362
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы напряжения емкостные (OTCF)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311494)
РСТ
  • OTCF, мод. OTCF 245
  • 6 0 0 0 0 0 0
    АО "КОНЦЕРН РОСЭНЕРГОАТОМ"
    (1744)
  • OTCF 362
  • 9 0 9 0 9 0 9
    ФБУ «Кемеровский ЦСМ»
    (72)
    РСТ
  • нет данных
  • 12 0 0 0 0 0 0
    ООО "НПП Марс-Энерго"
    (РОСС RU.0001.310115)
  • OTSF_362
  • OTSF_123
  • 24 0 0 0 0 0 0

    Стоимость поверки Трансформаторы напряжения емкостные (OTCF)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на эксплуатационную документацию типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения емкостные OTCF» фирмы ALSTOM Grid Inc. США


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF

    ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

    ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    • - осуществление торговли и товарообменных операций;

    • - выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки".

    Основные средства поверки:

    -Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/Д 220/Д класс точности 0,01), NUES (номинальное первичное напряжение 330/93; 500/Д 750/Д класс точности 0,05).

    • - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.


    Изготовитель

    ALSTOM Grid Inc. США
    Адрес: One Ritz Avenue, Waynesboro, GA, 30830, США

    Заявитель


    ЗАО «АЛЬСТОМ Грид», Юридический адрес: 117335, г. Москва, ул. Вавилова, д. 91, к. 2. Почтовый адрес: 107023, г. Москва, ул. Электрозаводская, д.32а

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года. Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел. (495) 437 55 77, факс (495) 437 56 66, e-mail: office@vniims.ru

    Трансформаторы напряжения емкостные OTCF состоят из делителя напряжения и

    электромагнитного устройства (ЭМУ).

    Внешний вид. Трансформаторы напряжения емкостные (OTCF), http://oei-analitika.ru
    Внешний вид. Трансформаторы напряжения емкостные (OTCF), http://oei-analitika.ru
    Внешний вид. Трансформаторы напряжения емкостные (OTCF), http://oei-analitika.ru

    Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из одной, двух, трех или четырех секций.

    ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного       трансформатора      и подключается к выходу делителя.

    Первичная      обмотка      электромагнитного

    трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет до четырех вторичных обмоток и заключено в герметичный бак, заполненный маслом.

    Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя.

    Выпускаемые модификации трансформаторов на каждое номинальное напряжение могут отличаться значениями входных емкостей делителя, величинами допустимых нагрузок во вторичной цепи, размерами и весом.

    На боковой части бака находится коробка вторичных выводов (на снимке видна внизу).

    Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.


    Трансформатор напряжения емкостные OTCF - 1 шт.

    Руководство по эксплуатации - 1 экз.

    Паспорт - 1 экз.


    Характеристики

    OTCF 123

    OTCF 245

    OTCF 362

    OTCF 420

    OTCF 550

    OTCF 800

    Наибольшее рабочее напряжение, кВ

    126

    252

    363

    420

    525

    787

    Номинальные первичные напряжения, кВ

    110/^3

    220/^3

    330/^3

    400/V3

    500/V3

    750/V3

    Номинальные

    100/Д

    100/Д

    100/Д

    100/Д

    100/Д

    100/Д

    вторичные

    100

    100

    100

    100

    100

    100

    напряжения, В

    100/3

    100/3

    100/3

    100/3

    100/3

    100/3

    Класс точности/

    0,2/230;

    0,2/230;

    0,2/230;

    0,2/230;

    0,2/230;

    0,2/230;

    нагрузка, ВА

    3Р/700;

    3Р/700;

    3Р/700;

    3Р/700;

    3Р/700;

    3Р/700;

    0,5/580

    0,5/580

    0,5/580

    0,5/580

    0,5/580

    0,5/580

    Емкость, пФ

    7500 -

    3750 -

    2650 -

    2080 -

    2250 -

    4000

    22500

    11300

    8100

    6250

    5400

    Номинальная частота, Гц

    50

    50

    50

    50

    50

    50

    Масса, кг

    237:392

    351:579

    421:720

    516:866

    567:978

    1240

    Габаритные размеры:

    - высота, мм

    1650:1714

    2882: 2991

    3758: 3980

    4738:4872

    5428:5672

    7413

    - ширина, мм

    419

    419

    419

    419

    419

    419

    - глубина, мм

    292

    292

    292

    292

    292

    292

    Климатическое исполнение УХЛ 1 по ГОСТ 15150-69 в диапазоне от - 60 ° С до + 50° С.
