Сведения о средстве измерений: 49734-12 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 49734-12
49734-12 Трансформаторы напряжения емкостные
(OTCF 550)

Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 550 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 500 кВ.

сертификация программного обеспечения

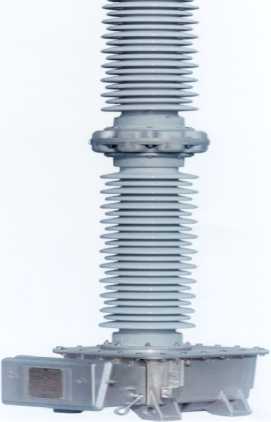

Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 139037
ID в реестре СИ - 361437
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "ALSTOM Grid Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF 550)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ALSTOM Grid Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48527-11
15.12.2016
Трансформаторы напряжения емкостные, OTCF
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49733-12

Трансформаторы напряжения емкостные, OTCF 252
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49734-12

Трансформаторы напряжения емкостные, OTCF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
49996-12

Трансформаторы тока, OSKF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
50464-12
09.07.2017
Трансформаторы напряжения емкостные, OTCF
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
55306-13

Трансформатор напряжения емкостной, OTCF 550
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65668-16

Трансформаторы напряжения емкостные, OTCF 126
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65671-16

Трансформаторы напряжения емкостные, OTCF 363
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65672-16

Трансформаторы напряжения емкостные, OTCF 123
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
65674-16

Трансформаторы напряжения емкостные, OTCF 362
Фирма "ALSTOM Grid Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения емкостные (OTCF 550)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения емкостные (OTCF 550)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в паспорте.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 550

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия";

ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки";

Техническая документация фирмы ALSTOM Grid Inc. США.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

  • - «осуществление торговли и товарообменных операций...»;

  • - «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».

Поверка

Поверка

осуществляется по ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

-Трансформатор напряжения эталонный NUES (номинальное первичное напряжение 330/Д 500/Д 750/Д класс точности 0,05);

  • - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;

  • - Магазин нагрузок МР3025 (± 4 %).

Интервал между поверками - 8 лет.


Изготовитель

    ALSTOM Grid Inc., США
Адрес: One Ritz Avenue, Waynesboro, GA, 30830, США

Заявитель

       ООО «Прософт-Системы»,
Юридический адрес: 620062 г. Екатеринбург, пр. Ленина д. 95, кв.16. Фактический адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а. Тел.: (343) 376-28-20, факс (343) 376-28-30

Испытательный центр


ГЦИ СИ ФГУП «ВНИИМС». Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Трансформаторы напряжения емкостные OTCF 550 состоят из делителя напряжения и электромагнитного устройства (далее - ЭМУ).

-

Внешний вид. Трансформаторы напряжения емкостные (OTCF 550), http://oei-analitika.ru

Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и смонтирован в виде колонны из трех секций. ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет три вторичных обмоток, которые заключены в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов (на снимке видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.


Трансформатор напряжения емкостные OTCF 550 27 шт.

(Зав. №№ 711906501, 711906502, 711906503, 711906504, 711906505, 711906506, 711906507, 711906508, 711906509, 711906510, 711906511, 711906512, 711906513, 711906514, 711906515, 724427501, 724427502, 724427503, 724427504, 724427505, 724427506, 724427507, 724427508, 724427509, 724427510, 724427511, 724427512).

Паспорт                                            27 экз.


Таблица 1 - Характеристики трансформаторов напряжения емкостных OTCF 550

Характеристики

Значения

Наибольшее рабочее напряжение, кВ

550

Номинальное напряжение первичной обмотки, кВ

500/^3

Номинальные напряжения

- основной вторичной обмотки, В

100/Д

- дополнительной вторичной обмотки, В

100

Класс точности/ нагрузка, ВА - основной вторичной обмотки

0,2/50; 0,5/50;

- дополнительной вторичной обмотки

3Р/100

Емкость, пФ

5000

Номинальная частота, Гц

50

Масса, кг

991

Габаритные размеры:

- высота, мм

5672

- ширина, мм

419

- глубина, мм

292

Климатическое исполнение У1 по ГОСТ 15150-69.


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
