Функционально мониторы пациента состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала капнометрии основан на измерении CO2 в выдыхаемом воздухе методом инфракрасно-оптического анализа.

Мониторы конструктивно состоят из дисплея, блока центрального процессора, аккумулятора, комплекта датчиков и набора кабелей пациента, пульта дистанционного управления и

принтера.

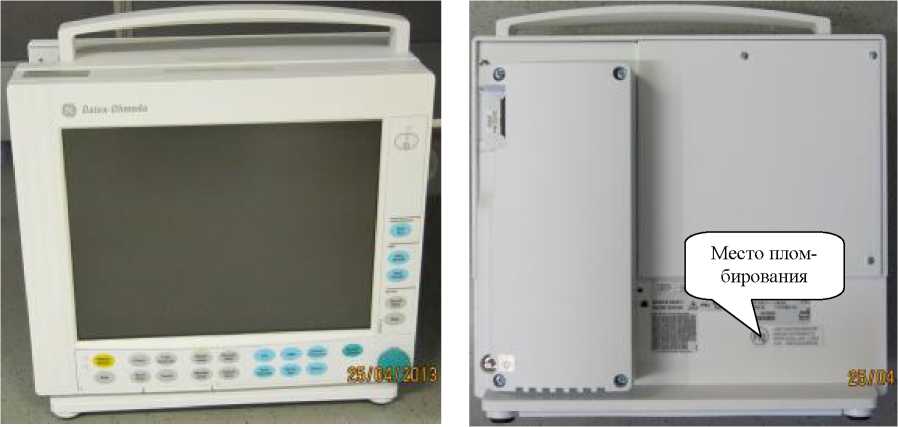

Рисунок 1. Внешний вид кардиомониторы медицинские переносные S/5. Вид спереди

Рисунок 2. кардиомониторы медицинские переносные S/5. Вид сзади.

• 1.  Монитор - 1 шт.

• 2.  Электроды для ЭКГ - 1 шт.

• 3.  Датчик пульсоксемитрии - 1 шт.

• 4.  Манжета для измерения неивнвазивного давление - 1 шт.

• 5.  Модуль капнометрии - 1 компл.

• 6.  Датчики температурные - не более 2 шт.

• 7.  Датчики CO2 - 1 компл.

• 8.  Руководство по эксплуатации - 1 шт.

• 9.  МП 242-1585-2013 - 1 экз.

• 1. Электрокардиографический канал.

  • 1.2. Диапазон измерений входных напряжений, В: от 0,05 до 5;

  • 1.3. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

  • 1.4. Входной импеданс, Ом, не менее: 50;

  • 1.5. Коэффициент ослабления синфазных сигналов, дБ, не менее: 90;

  • 1.6. Напряжение внутренних шумов, приведенных ко входу, мкВ, не более: 30;

  • 1.7. Диапазон частоты сердечных сокращений, мин^-1: от 30 до 250

• 1.8.1. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений в диапазоне от 30 до 100 мин^-1, мин^-1: ±5

• 1.8.2. Пределы допускаемой относительной погрешности монитора при измерении частоты сердечных сокращений в диапазоне св. 100 до 250 мин^-1, %: ±5

1.9 Пределы допускаемой относительная погрешность неравномерности амплитудночастотной характеристики (АЧХ)

• • в диапазоне частот 0,5 до 60 Гц, %: от минус 10 до 5;

• • в диапазоне частот свыше 60 до 75 Гц, %: от минус 30 до 5;

• 2. Канал пульсоксиметрии.

• 2.1. Диапазон измерений SpO2, %: от 70 до 100.

• 2.2. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±2;

• 2.3. Диапазон измерений частоты пульса, мин^-1: от 30 до 250;

• 2.4.1. Пределы допускаемой абсолютной погрешности измерений частоты пульса в диапазоне от 30 до 100 мин^-1, мин^-1: ±5.

• 2.4.2. Пределы допускаемой относительной погрешности измерений частоты пульса в диапазоне св. 100 до 250 мин^-1, %: ±5.

• 3. Канал артериального давления

• 3.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 3,3 до 28,6 (от 25 до 215);

• 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.): ±0,5 (±4).

• 4. Канал термометрии

• 4.1. Диапазон измерений температуры, ^оС: от 25 до 45;

• 4.2. Пределы допускаемой абсолютной погрешности монитора при измерении температуры, ^оС: ±0,2.

• 5. Канал капнометрии

• 5.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 15 кПа (от 0 до 113 мм рт.ст.);

• 5.2. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе : ± 0,4 кПа ( ± 3 мм рт. ст .).

• 6. Потребляемая мощность от сети переменного тока частотой (50/60) Гц, ((10 - 220) ± 10%)В

не более 160  А

• 7. Масса, кг, не более,: 11,4

• 8. Габаритные размеры, мм, не более: 432 х 251 х 467

• 9. Средний срок службы, лет: 5.

• 10. Средняя наработка на отказ, ч.: 5000

• 11. Условия эксплуатации:

• - диапазон температуры окружающего воздуха, °С: от 10 до 35;

• - диапазон относительной влажности воздуха, %: от 10 до 90 (без конденсации);

• - диапазон атмосферного давления, кПа: от 93 до 106.
