Микрометры состоят из скобы, снабженной с одной стороны неподвижной измерительной пяткой, а с другой стороны в отверстие скобы запрессован стебель, в котором закреплена резьбовая гайка. Микровинт, перемещающийся в резьбе гайки, снабжен на конце второй измерительной пяткой. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, интервал деления которой равен шагу микровинта, указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Для отсчета долей оборота микровинта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. Для обеспечения постоянства измерительного усилия микрометры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания.

Микрометры Micromar 40 A (рис. 1) имеют стальную скобу с лаковым покрытием, теплоизоляционные накладки, зажимающее устройство. Микровинт и пятка изготовлены из закаленной стали, измерительные поверхности оснащены твердым сплавом. Шкалы имеют матовое хромирование. Микрометры могут комплектоваться в наборы, состоящие из 4 микрометров разных типоразмеров.

Микрометры Micromar 40 AG (рис. 2) имеют стальную скобу с лаковым покрытием, теплоизоляционные накладки, стопорное устройство. Микровинт и пятка изготовлены из закаленной стали, измерительные поверхности оснащены твердым сплавом. Шкалы имеют матовое хромирование. Механизм обеспечения постоянства измерительного усилия встроен в барабан. У микрометров с диапазоном измерений от 400 до 500 мм скоба имеет полую стальную конструкцию.

Микрометры Micromar 40 W (рис. 3) имеют стальную скобу с лаковым покрытием, теплоизоляционные накладки, стопорное устройство, сменные измерительные пятки. Микровинт и пятка изготовлены из закаленной стали, измерительные поверхности оснащены твердым сплавом. Шкалы имеют матовое хромирование. Механизм обеспечения постоянства измерительного усилия встроен в барабан. У микрометров с диапазоном измерений от 400 до 1000 мм скоба имеет полую стальную конструкцию.

Микрометры Micromar 40 AB (рис. 4) предназначены для измерений канавок, пазов и т.д. Имеют уменьшенные измерительные поверхности, хромированную стальную скобу у микрометров с верхним пределом измерений до 75 мм, теплоизоляционные накладки, стопорное устройство. Микровинт и пятка изготовлены из закаленной стали, измерительные поверхности оснащены твердым сплавом. Шкалы имеют матовое хромирование. Механизм обеспечения постоянства измерительного усилия встроен в барабан.

Микрометры Micromar 40 AS (рис. 5) предназначены для измерений узких канавок, пазов и т.д. Имеют скользящий микровинт и ножевидные измерительные

поверхности, хромированную стальную скобу у микрометров с верхним пределом измерений до 75 мм, теплоизоляционные накладки. Микровинт и пятка изготовлены из закаленной стали. Шкалы имеют матовое хромирование. Механизм обеспечения постоянства измерительного усилия встроен в барабан.

Микрометры Micromar 40 AR (рис. 6) предназначены для измерений толщины стенок труб и т.д. Имеют хромированную стальную скобу, теплоизоляционные накладки, стопорное устройство. Микровинт и пятка изготовлены из закаленной стали, измерительные поверхности оснащены твердым сплавом. Шкалы имеют матовое хромирование. Механизм обеспечения постоянства измерительного усилия встроен в барабан.

Микрометры Micromar 40 AW (рис. 7) предназначены для измерений мягких материалов, таких как ткань, резина, картон и т.д. Имеют скользящий микровинт, плоские измерительные вставки, хромированную стальную скобу, теплоизоляционные накладки. Микровинт и пятка изготовлены из закаленной стали. Шкалы имеют матовое хромирование. Механизм обеспечения постоянства измерительного усилия встроен в барабан.

Микрометры Micromar 40 SM (рис. 8) предназначены для измерений длины общей нормали зубчатых колес, толщины ножки зуба прямозубых и косозубых цилиндрических зубчатых колес, заплечиков валов, размеров подрезанных зубьев, выступов, мягких материалов, таких как ткань, резина, картон и т.д. Имеют дисковые измерительные поверхности, хромированную стальную скобу, теплоизоляционные накладки, стопорное устройство. Микровинт изготовлен из закаленной стали. Шкалы имеют матовое хромирование. Механизм обеспечения постоянства измерительного усилия встроен в барабан.

Микрометры Micromar 40 Z (рис. 9) предназначены для измерений среднего, внутреннего и наружного диаметров резьбы. Имеют стальную скобу, теплоизоляционные накладки, стопорное устройство, регулируемую пятку. Микровинт и пятка имеют установочные отверстия для размещения сменных вставок . Шкалы имеют матовое хромирование. Механизм обеспечения постоянства измерительного усилия встроен в барабан.

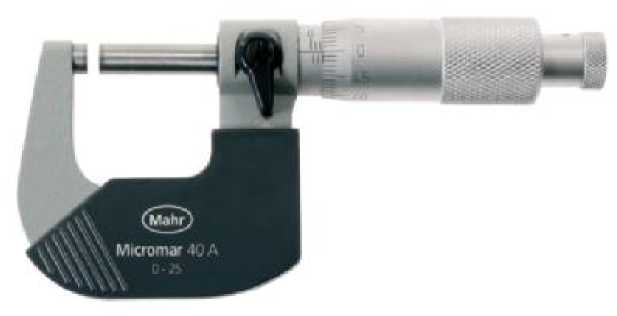

Рисунок 1 - Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 A

Рисунок 2 - Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 AG

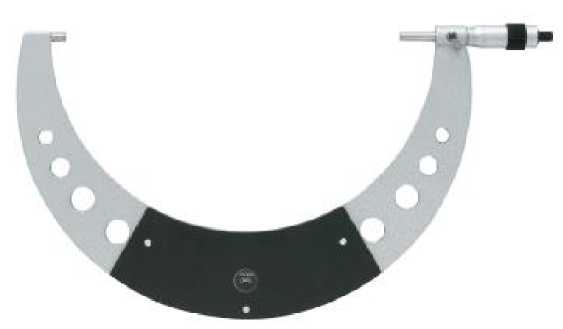

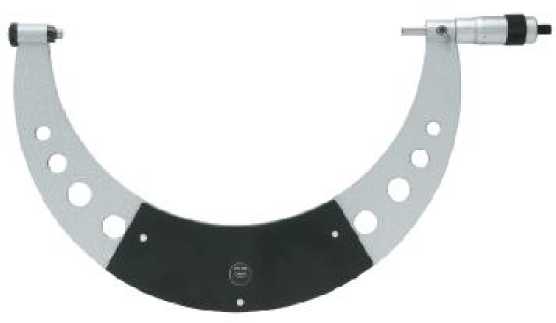

Рисунок 3 - Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 W

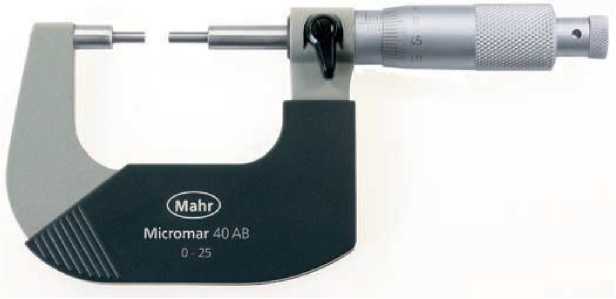

Рисунок 4 - Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 AB

(Mahr)

Micromar 40 AS

0-25

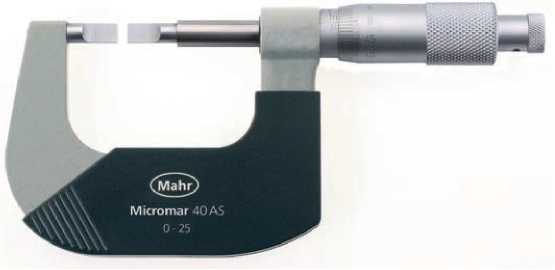

- Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 AS

\      Micromar 40 AR

^{о л}

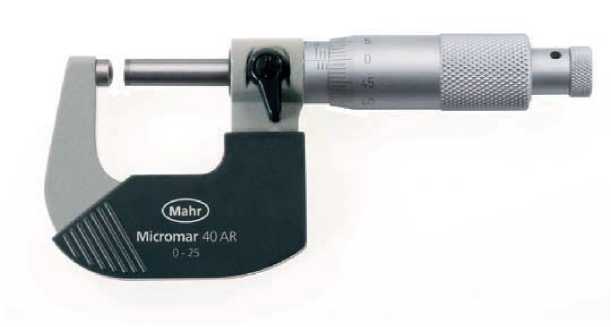

- Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 AR

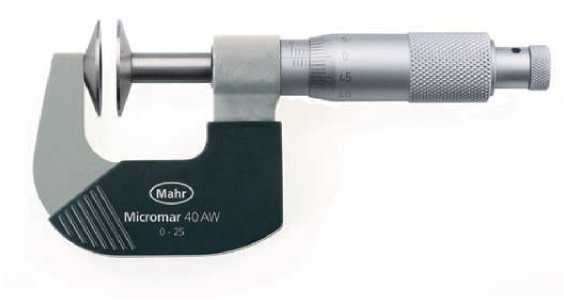

- Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 AW

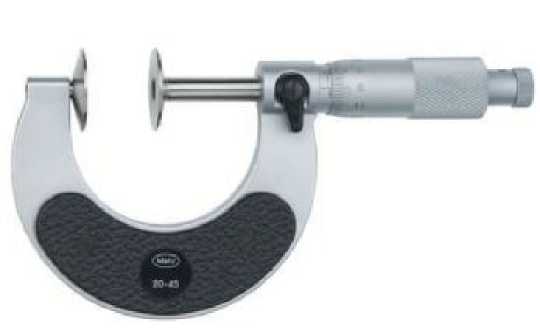

- Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 SM

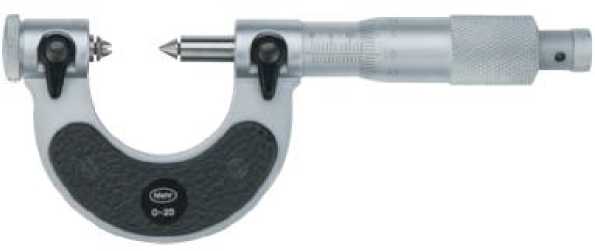

Рисунок 9 - Общий вид микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 Z

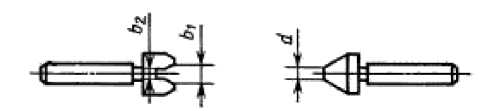

Рисунок 10 - Общий вид сменных вставок для микрометров с отсчетом результата измерений по шкалам стебля и барабана Micromar 40 Z

Примечание:

* - для микрометров Micromar 40 A, Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS, Micromar 40 AR, Micromar 40 AW, Micromar 40 Z с верхним пределом измерений более 25 мм;

- для микрометров Micromar 40 SM с верхним пределом измерений до 95 мм включительно.

Таблица 1. Основные метрологические и технические характеристики микрометров

Продолжение таблицы 1.

Таблица 2. Допускаемое отклонение длины установочных мер микрометров Micromar

40 A, Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS, Micromar 40

AR, Micromar 40 AW, Micromar 40 SM от номинального размера___________________

Таблица 3. Шаг метрической, трапецеидальной и метрической резьб сменных вставок для микрометров Micromar 40 Z

Таблица 4. Размеры рабочего профиля призматических и конических вставок для микрометров Micromar 40 Z______________________________________________

Таблица 5. Допускаемое отклонение длины установочных мер микрометров

Micromar 40 Z от номинального размера

Значение отсчета по шкалам стебля и барабана, мм                0,01;

Измерительное усилие, Н                                       от 5 до 10 вкл.;

Отклонение от плоскостности измерительных поверхностей установочных мер соответствует отклонению от плоскостности измерительных поверхностей микрометров, указанных в таблице 1.

Диапазон рабочих температур, °С                                от +10 до +40;

Относительная влажность воздуха, %                            не более 80.
