Штангенциркули состоят из следующих элементов: штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического экрана, зажимающего элемента, глубиномера (кроме MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW), губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров (кроме MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW), встроенного источника питания.

Результаты измерений выводятся на жидкокристаллический экран, а также могут обрабатываться на компьютере, подключенном к прибору через USB-порт и интерфейсы RS232C и Digimatic.

В рамку штангенциркулей встроены кнопки, с помощью которых осуществляется ряд функций, такие как кнопка выбора единиц измерений миллиметры или дюймы (mm/inch), включения и выключения (OI). У штангенциркулей MarCal 16 EWR-BA, MarCal 16 EWR-SI, MarCal 16 EWR-AI имеется дополнительная кнопка установки индикации на нуль (PR).

Модели штангенциркулей отличаются между собой назначением и конструктивным исполнением измерительных губок.

Штангенциркули MarCal 16 EWR-C (рис. 1) имеют керамические вставки в измерительные поверхности.

Штангенциркули MarCal 16 EWR-H (рис. 2) имеют твердосплавные вставки в измерительные поверхности.

Штангенциркули MarCal 16 EWR-NA (рис. 3) предназначены для измерений канавок.

Штангенциркули MarCal 16 EWR-AR (рис. 4) являются разметочными и имеют измерительные губки для наружных измерений разной длины.

Штангенциркули MarCal 16 EWR-S (рис. 5) имеют заостренные измерительные губки.

Штангенциркули MarCal 16 EWR-SM (рис. 6) имеют игольчатые измерительные губки.

Штангенциркули MarCal 16 EWR-VS (рис. 7) имеют регулируемую по длине измерительную губку для измерений уступов.

Штангенциркули MarCal 16 EWR-BA (рис. 8) имеют регулируемую по длине измерительную губку и предназначены для измерений расстояний между отверстиями, расположенных в одной или параллельных плоскостях.

Штангенциркули MarCal 16 EWR-SA (рис. 9) имеют губки специальной конструкции для измерений наружных канавок и пазов.

Штангенциркули MarCal 16 EWR-AA (рис. 10) имеют Г-образные губки для измерений наружных канавок и пазов.

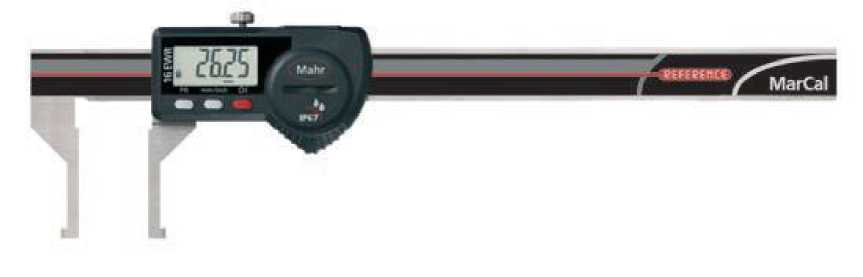

Штангенциркули MarCal 16 EWR-SI (рис. 11) имеют губки специальной конструкции для измерений внутренних канавок и пазов.

Штангенциркули MarCal 16 EWR-AI (рис. 12) имеют Г-образные губки для измерений внутренних канавок и пазов.

Штангенциркули MarCal 16 EWR-RW (рис. 13) предназначены для измерений толщины стенок труб.

Рисунок 1 - Штангенциркуль MarCal 16 EWR-C

Рисунок 2 - Штангенциркуль MarCal 16 EWR-H

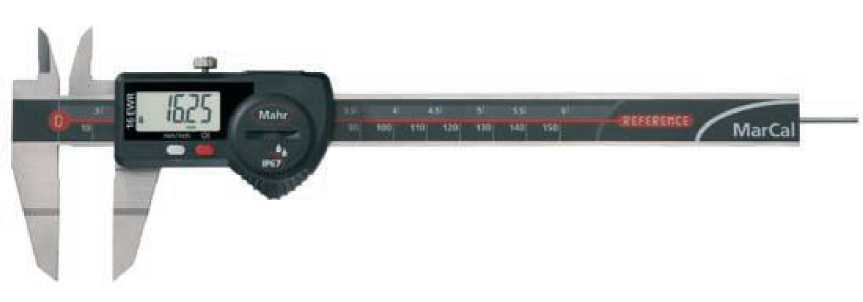

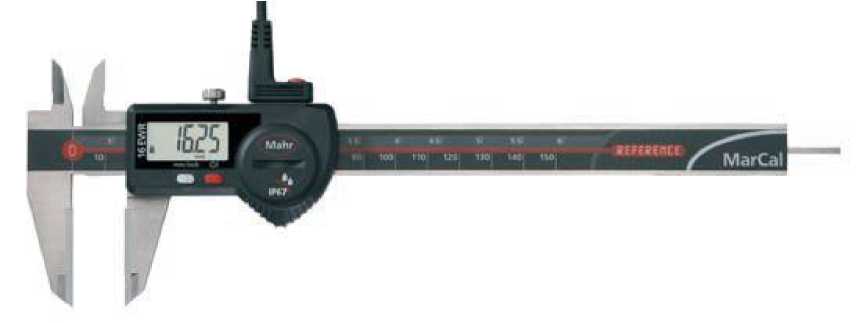

Рисунок 3 - Штангенциркуль MarCal 16 EWR-NA

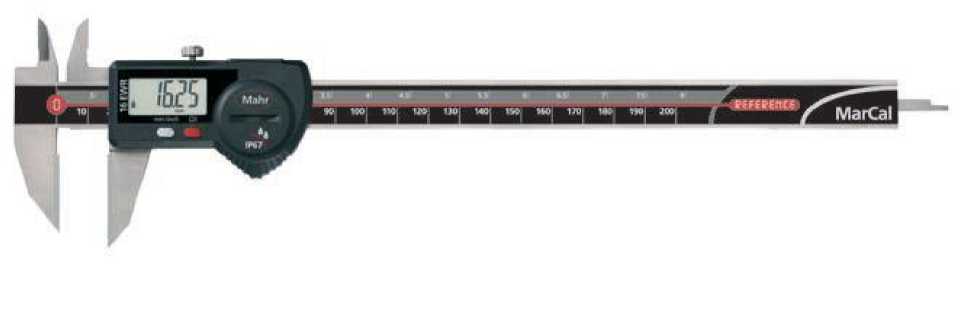

Рисунок 4 - Штангенциркуль MarCal 16 EWR-AR

Рисунок 5 - Штангенциркуль MarCal 16 EWR-S

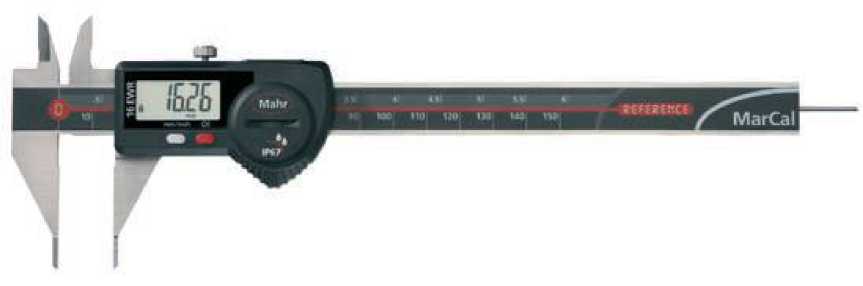

Рисунок 6 - Штангенциркуль MarCal 16 EWR-SM

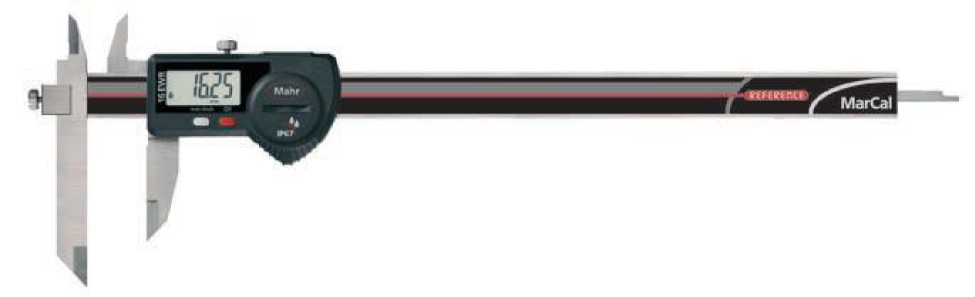

Рисунок 7 - Штангенциркуль MarCal 16 EWR-VS

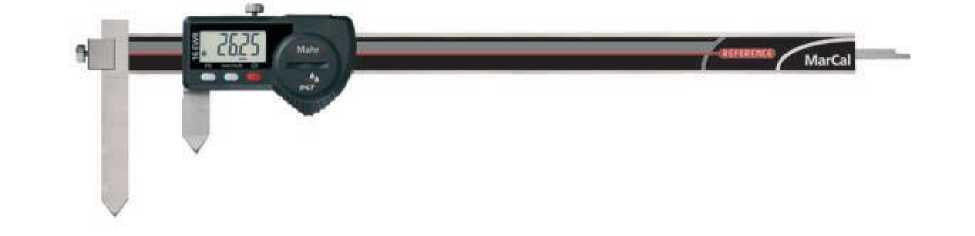

Рисунок 8 - Штангенциркуль MarCal 16 EWR-BA

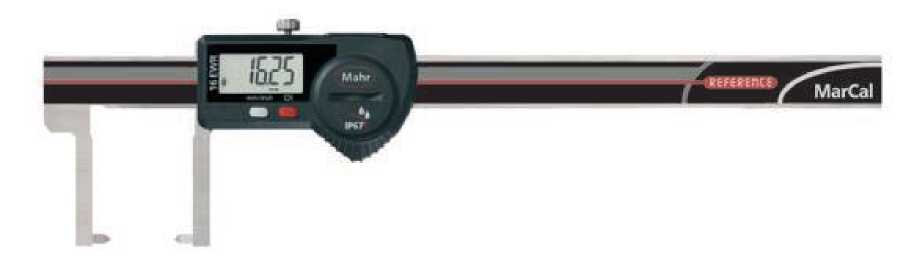

Рисунок 9 - Штангенциркуль MarCal 16 EWR-SA

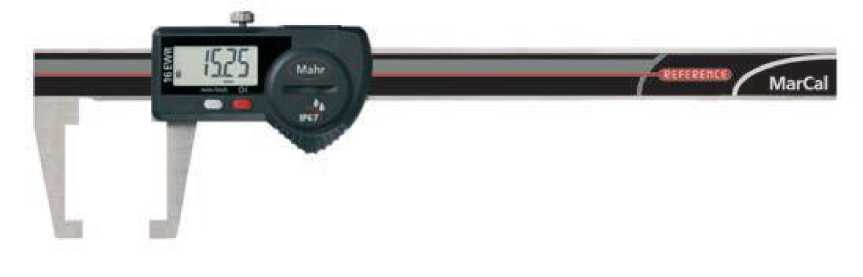

Рисунок 10 - Штангенциркуль MarCal 16 EWR-AA

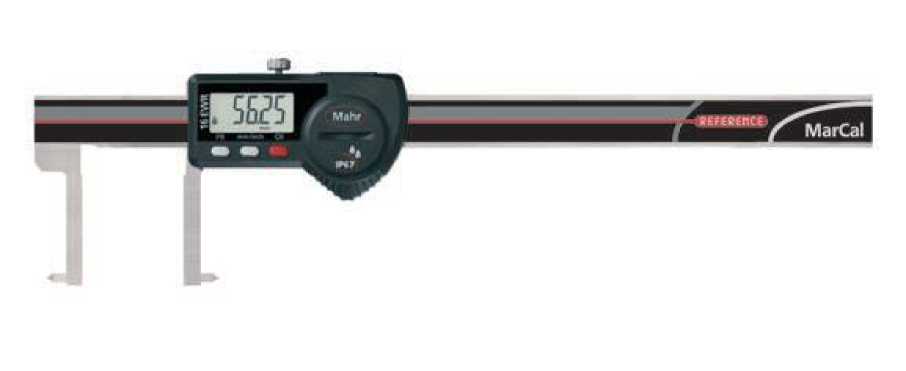

Рисунок 11 - Штангенциркуль MarCal 16 EWR-SI

Рисунок 12 - Штангенциркуль MarCal 16 EWR-AI

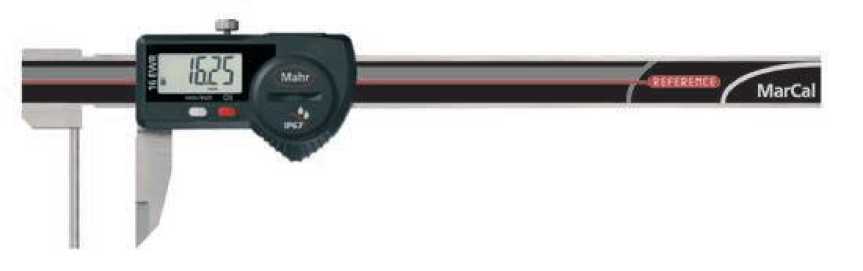

Рисунок 13 - Штангенциркуль MarCal 16 EWR-RW

Таблица 1

Таблица 2

Шероховатость рабочих поверхностей Ra = 0,32 мкм;

Шероховатость нерабочих поверхностей Ra = 0,63 мкм;

Отклонения от плоскостности и прямолинейности измерительных поверхностей губок 0,005 мм;

Отклонение от прямолинейности торца штанги штангенциркулей, имеющих глубиномер 0,01 мм;

Отклонение от параллельности плоских измерительных поверхностей губок 0,02 мм;

Диапазон рабочих температур, °С Относительная влажность воздуха, %
