Наименование

Количество

Приборный стол

1 шт.

Станина

1 шт.

Передняя бабка с измерительным элементом ABBE

1 шт.

Предметный стол с моторизованным перемещением по оси Z

1 шт.

Задняя бабка с пинолью

1 шт.

Сменные измерительные наконечники

1 компл.

Программное обеспечение для измерений и обработки результатов

1 компл.

Руководство по эксплуатации

1 шт.

Методика поверки

1 экз.

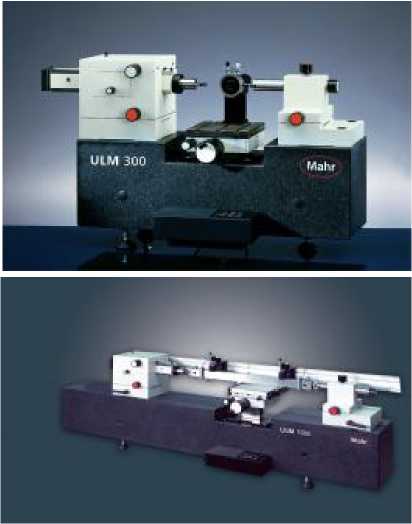

Precimar

ULM 300

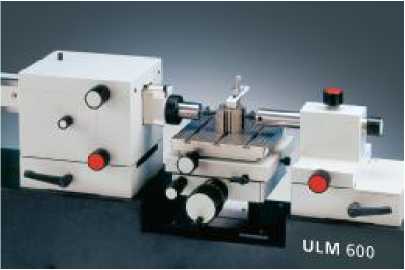

Precimar ULM

600

Precimar ULM 1000

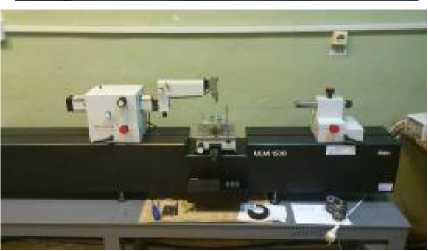

Precimar ULM 1500

Диапазон измерений, мм:

наружный:

- прямые

измерения

От 0 до 100

От 0 до 100

От 0 до 100

От 0 до 100

- относительные

От 0 до 305

От 0 до 640

От 0 до1060

От 0 до 1560

измерения

внутренний:

От 0,5 до 150

От 0,5 до 485

От 0,5 до 905

От 0,5 до 1405

Давление воздуха

-

3 бар

Расход воздуха

-

< 4 л/мин при 3 бар (0,3 МПа)

Напряжение

220 ± 10 %

питания, В

Частота, Гц

50/60

Влажность

-

£ 60 %

Диапазон рабочих

От 15 до 35

температур, °C

Габаритные размеры,

мм

- длина

685

1080

1500

2000

- ширина

280

380

380

380

- высота

480

480

480

480

Масса, кг

110

160

215

280

Предметный стол

Рабочая поверхность

160 мм x 160 мм

X-перемещение,   плавающий

20 мм (может быть закреплен)

Y-перемещение, микрометрический винт

От 0 до 25 мм

Z-перемещение, моторизованный

От 105 до 25 мм ниже измерительных осей

Поворот вокруг оси z

± 4°

Допустимая нагрузка

250 Н

Наклоняемый стол

Рабочая поверхность

160 мм x 160 мм

Наклон относительно оси Y

± 1,5°

Допустимая нагрузка

120 Н

X-перемещение, плавающий

20 мм (0,8 мм), (может быть закреплен)

Поворотный стол

Рабочая поверхность

0 155 мм

Поворот вокруг оси Z

360°

Угловая шкала

+ 17°, цена деления шкалы 1°

Допустимая нагрузка

120 Н

Синусный стол

Рабочая поверхность

60 мм x 160 мм (2,4 дюйм x 6,3 дюйм)

Наклон относительно оси Z

^{+ sin a} max = ^0,3

Люнет

Допустимая нагрузка

100 Н

Метрологические характеристики

Precimar

ULM 300

Precimar

ULM 600

Precimar ULM 1000

Precimar ULM 1500

Преобразователь по оси

х

Разрешение,

мкм

0,01 или 0,1

Преобразователь по оси

z

Разрешение,

мкм

1

Предел допускаемой абсолютной погрешности прибора, мкм

0,1+L/2000 или 0,3+L/1500, где L в мм

Сходимость результатов измерений

0,05 мкм или 0,1 мкм

Скорость перемещения

предметного стола по высоте, мм/с

0,015; 0,3; 6

пиноли, мм/с

От 0 до 250

Измерительное усилие, Н

0,2; 1,0...4,5; 11

Неопределенность измерений длины

MPE1, мкм

0,3+L/500

0,3+L/1500 0,1+L/2000, где L в мм

0,3+L/1500

0,1+L/2000, где L в мм

Температура, при которой производится поверка, °C

(20 ± 2)

(20 ± 0,5)

(20 ± 0,1)

(20 ± 0,1)

Допускаемая разность температур между прибором и измеряемой деталью

0,3 °C

0,2 °C

0,1 °C

0,1 °C

Допускаемые изменения температуры

0,3 °С/ч

0,2 °C. ч

0,1 °C /ч

0,1 °C /ч

Корректировка нуля

В процессе работы

В процессе работы

В процессе работы

Компенсация температурной погрешности измеряемой детали и установочных мер

автономно

автономно

В процессе работы

В процессе работы
