Номер по Госреестру СИ: 61093-15
61093-15 Приборы универсальные для измерений длины
(Precimar серий ULM-E, ULM S-E, ULM L-E)
Назначение средства измерений:
Приборы универсальные для измерений длины Precimar серий ULM-E, ULM S-E, ULM L-E (далее - приборы) предназначены для измерений контактным методом наружных и внутренних линейных размеров деталей с плоскими, цилиндрическими и сферическими поверхностями, а также для измерений геометрических размеров резьб и зубчатых колес.

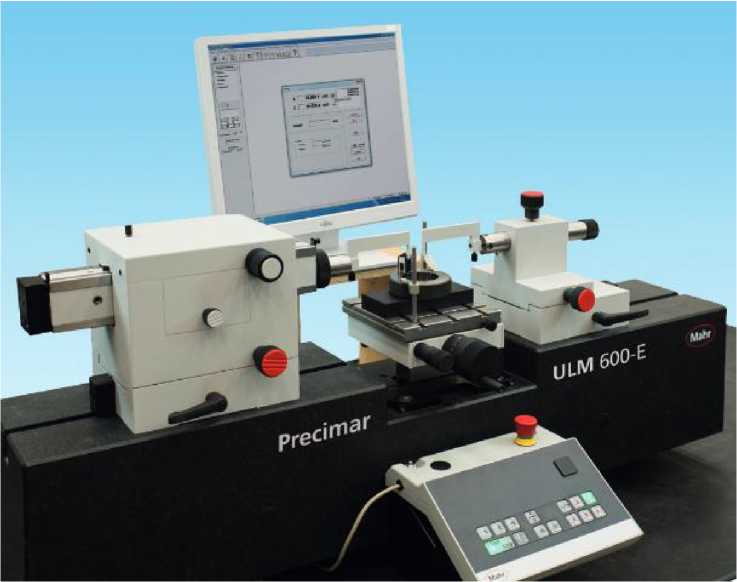

Внешний вид.
Приборы универсальные для измерений длины
Рисунок № 1

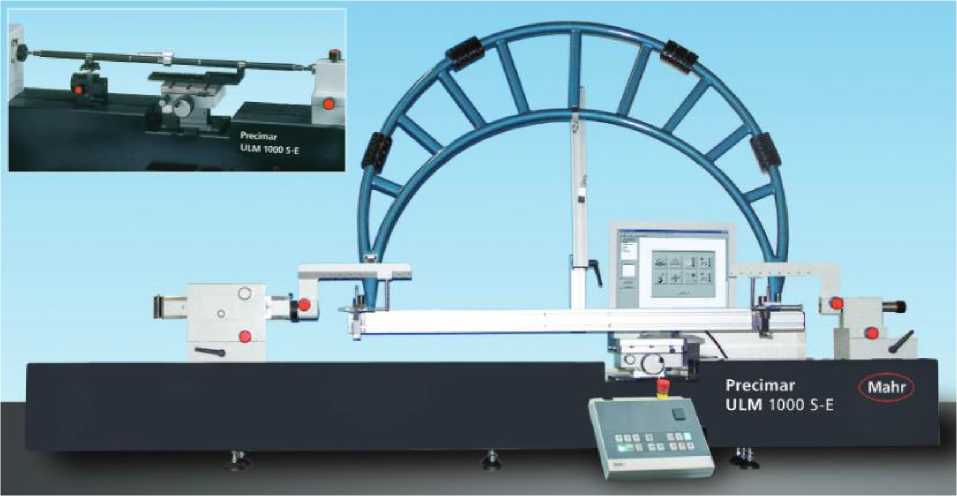

Внешний вид.
Приборы универсальные для измерений длины
Рисунок № 2

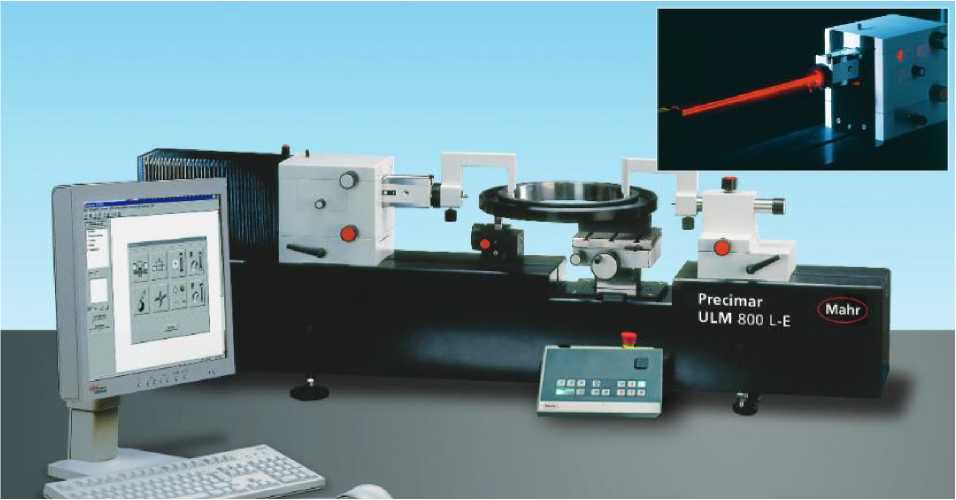

Внешний вид.
Приборы универсальные для измерений длины
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 22.05.2025
Номер записи -
ID в реестре СИ - 374453
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. PrecimarULM 1000-E, ULM-600E, ULM-300E, ULM L-E, ULM 600E, ULM 600-E, ULM 300-E, ULM 1000-E, Precimar серий ULM-E, ULM S-E, ULM L-E, Precimar серий ULM L-E, модификация Precimar ULM 800 L-E, Precimar серий ULM 1000-E, Precimar ULM 600Е, Precimar ULM 600-Е, Precimar ULM 600-E, Precimar ULM 300-E, Precimar ULM 1500-E, Precimar ULM 1500 L-E, Precimar ULM 1000-Е, Precimar ULM 1000-E,
Производитель
Изготовитель - Фирма "Mahr GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 69
Выдано извещений - 0
Кол-во периодических поверок - 45
Кол-во средств измерений - 20
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№817 от 2015.07.14 Об утверждении типов средств измерений
№971 от 2020.05.22 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 33
Наличие аналогов СИ: Приборы универсальные для измерений длины (Precimar серий ULM-E, ULM S-E, ULM L-E)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Mahr GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14418-95 01.04.2000 |
Профилометры для измерения шероховатости поверхности, M2Pi, M4Pi Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15126-96 01.03.2001 |
Профилометры для измерения текстуры поверхности, Пертометр S8Р Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
17984-98 01.02.2009 |
Приборы для измерения параметров шероховатости поверхности, M Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
17985-98 01.02.2009 |
Приборы для измерения параметров шероховатости, профиля и топографии поверхности, Perthometer Concept Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17986-98 01.01.2004 |
Приборы для измерений отклонений от круглости, Formtester MMQ Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
20902-01 01.03.2006 |
Приборы, Gauge Block Testing Unit 826 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20902-07 27.03.2023 |
Приборы для поверки концевых мер длины, Precimar 826 PC Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21166-01 01.05.2006 |
Штангенрейсмасы цифровые, 27 ES Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21495-01 01.07.2006 |
Нутромеры цанговые, 844 К Intramess Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
21875-01 01.09.2006 |
Высотомеры, Digimar M 814 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22549-02 01.03.2007 |
Штангенциркули универсальные цифровые, 25ES Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
В зависимости от интенсивности использования, но не более 1 года | |
|
22550-02 01.03.2007 |
Штангенциркули цифровые, 18ES Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
В зависимости от интенсивности использования, но не более 1 года | |
|
23297-02 01.07.2007 |
Меры длины концевые плоскопараллельные, Нет данных Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
В зависимости от интенсивности использования, но не более 1 года | |
|
23297-12 06.07.2027 |
Меры длины концевые плоскопараллельные, MarGage 402, MarGage 402C, MarGage 404, MarGage 404C, MarGage 406, MarGage 406C, MarGage 408, MarGage 408C, MarGage 409, MarGage 409C, MarGage 417, MarGage 417C Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
23848-02 01.12.2007 |
Головки измерительные , Supramess 1002, Millimess 1003, Compramess 1004, Zentimess 1010, Dezimess 1050 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
3 года | |
|
25483-03 01.08.2008 |
Нутромеры микрометрические, 44 F Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
В зависимости от интенсивности использования, но не более 1 года | |
|
28506-05 |
Скобы с отсчетным устройством, 840 FM Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29770-07 01.05.2012 |
Приборы универсальные для измерений длины, Precimar ULM OPAL/ULM RUBIN Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
30440-05 |
Прибор измерительный, Millitron 1240 мод. V1.6 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32255-06 01.09.2011 |
Приборы для измерений шероховатости поверхности, MAHRSURF PS1 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
32255-12 27.07.2017 |
Приборы для измерений шероховатости поверхности, MarSurf PS1 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
32256-06 01.09.2011 |
Приборы для измерений шероховатости поверхности, Пертометр S2 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33313-06 01.01.2012 |
Микрометры цифровые, 40 EW, 40 EXL, 40 EX Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33314-06 01.01.2012 |
Микрометры нониусные, 40 А, 40 SH, 40 SC, 40 SD, 40 AB, 40 AS, 40 AR, 40 AW, 40 SM, 40 Z Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33316-06 01.01.2012 |
Штангенциркули с отсчетом по нониусу, 16N, 16FN, 16GN, 16DN, 18N, 18DN Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33317-06 01.01.2012 |
Микрометры рычажные , 40 F, 40 FC, 40 T, 40 TS Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33318-06 01.01.2012 |
Штангенциркули с цифровым отсчетом, 16EX, 16EW, 16EXC, 16EXP, 18EX, 18ЕХР Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33320-06 01.01.2012 |
Штангенглубиномеры, 30 N, 30 ND, 30 NH, 30 EW, 30 EX, 30 EXN, 30 ESD Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33321-06 01.01.2012 |
Скобы с отсчетом по нониусу, 40 AG, 40 W Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33387-06 01.01.2012 |
Штангенциркули с отсчетом по круговой шкале, 16 U Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33393-06 01.01.2012 |
Нутромеры микрометрические, 44 F Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33394-06 01.01.2012 |
Глубиномеры микрометрические, 45 Т Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33496-06 01.01.2012 |
Головки измерительные бокового действия, 800 S, 800 SA, 800 SG, 800 SGA, 800 SM, 800 SGM, 800 SGE, 800 SL, 800 SGL, 800 SGB, 800 H, 800 V, 800 VGM, 800 sr, 800 SRM Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33496-13 15.05.2018 |
Головки измерительные бокового действия, MarTest 800 S, MarTest 800 SA, MarTest 800 SG, MarTest 800 SGA, MarTest 800 SM, MarTest 800 SGM, MarTest 800 SGE, MarTest 800 SL, MarTest 800 SGL, MarTest 800 SGB, MarTest 800 H, MarTest 800 V, MarTest 800 VGM, MarTest 800 SR, MarTest 800 SRM Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
33763-07 01.02.2012 |
Высотомеры, Digimar CX1, Digimar CX2 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33764-07 01.02.2012 |
Головки измерительные с отсчетом по круговой шкале, 803 А, 805 А, 803 S, 803 SW, 803 SB, 810 A, 810 AT, 810 S, 810 SW, 810 SB, 810 SM, 810 SRM, 810 AU, 810 AX, 810 AG, 810 V Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33765-07 01.02.2012 |
Головки микрометрические, 46, 46 Н, 46 ЕХ Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33766-07 01.02.2012 |
Головки измерительные цифровые, 2100, 2000, 2001, µMaxµm, Maxµm III Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33767-07 01.02.2012 |
Головки измерительные цифровые, 1075, 1080, 1082, 1083 Millitast, 1085 Millitast, µMaxµmXL Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33792-07 01.03.2012 |
Нутромеры микрометрические самоцентрирующиеся, 44 A, 44 EX, 844 A Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33797-07 01.03.2012 |
Головки измерительные с отсчетом по шкале, 1000 A, 1000 B, 1002, 1003, 1003 XL, 1004, 1010, 1050, 1103 N, 1104 N, 1110 N, 1150 N Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33800-07 01.03.2012 |
Головки измерительные , 802 W, 802 EW Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33804-07 01.03.2012 |
Штангенрейсмасы цифровые, Digimar M 814 N, Digimar M 814 G, Digimar 27 ES Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33822-07 01.03.2012 |
Штангенциркули универсальные, Varimeter 25 ES Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33822-13 06.06.2018 |
Штангенциркули универсальные, 25 ES Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
33834-07 01.03.2012 |
Приборы универсальные, Multimar 844 T Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33834-13 07.06.2023 |
Приборы универсальные, Multimar 844 T Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
33842-07 01.03.2012 |
Штангенциркули встроенные, 31 ES, 32 ES Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34574-07 01.05.2012 |
Длиномеры горизонтальные, Precimar 828 CiM 500/1000 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34576-07 01.05.2012 |
Приборы для измерений параметров контура поверхности, MarSurf XC 2 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
34765-07 22.04.2018 |
Приборы для измерений параметров шероховатости и контура поверхности, MarSurf XCR 20 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
34779-07 01.05.2012 |
Длиномеры горизонтальные, Precimar PLM 600/1000 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34853-07 01.06.2012 |
Приборы для измерений отклонений от круглости, Formtester MMQ 10, Formtester MMQ 100 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
34853-13 13.06.2018 |
Приборы для измерений отклонений от круглости, Formtester MMQ 100 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
35367-07 01.08.2012 |
Нутромеры микрометрические, 44 Cm и 44 Cms Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35377-07 01.08.2012 |
Штангенциркули с цифровым отсчетом, 16 EXV Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
35726-07 23.04.2023 |
Приборы для измерений шероховатости поверхности, MarSurf XR 20 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
36893-08 27.03.2023 |
Приборы для поверки измерительных головок и датчиков, Optimar 100 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37063-08 17.05.2023 |
Приборы однокоординатные для измерений длины, Precimar LINEAR 100/400/800/1200 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37772-08 01.06.2013 |
Приборы универсальные для измерений длины, Precimar ULM 520S/1000S/1400S Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37804-08 17.05.2023 |
Приборы универсальные для измерений длины, Precimar ULM 300/600/1000/1500 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37806-08 01.06.2013 |
Приборы универсальные для измерений длины, Precimar ULM 800 L/1500 L Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38013-08 16.08.2018 |
Приборы для измерений отклонений от круглости, MarForm MMQ 400 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
38227-08 18.09.2018 |
Приборы для измерений параметров контура поверхности, MarSurf XC 20 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39291-08 01.12.2013 |
Приборы для измерений шероховатости и контура поверхности, MarSurf LD 120 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39660-08 01.01.2014 |
Штангенрейсмасы цифровые, Digimar 814 S Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39783-08 24.12.2023 |
Высотомеры, Digimar 817 CLM Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39790-08 01.01.2014 |
Головки измерительные цифровые, MarCator 1088, 1088W Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39791-08 01.01.2014 |
Головки измерительные цифровые, MarCator 1081 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39792-08 01.01.2014 |
Головки измерительные цифровые, MarCator 1086, 1086 W, 1086 Z Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39795-08 01.01.2014 |
Головки измерительные цифровые, MarCator 1087, 1087 B, 1087 Z Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39844-13 18.09.2018 |
Микроскопы видеоизмерительные, ММ320 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40648-09 01.07.2014 |
Приборы для измерений отклонений от круглости, MarForm MFU 100 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41036-09 07.10.2019 |
Приборы для измерений отклонений от круглости, MarForm MMQ 200 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41043-09 01.08.2014 |
Приборы для измерений параметров шероховатости, Pertometer М 1, Pertometer М 2 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41060-09 01.08.2014 |
Приборы для измерений параметров шероховатости, MarSurf М 300 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41062-09 01.08.2014 |
Скобы с отсчетным устройством, MaraMeter 840 F/FC/FH/FS Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41062-15 27.03.2025 |
Скобы с отсчетным устройством, MaraMeter 840 F, MaraMeter 840 FC, MaraMeter 840 FH, MaraMeter 840 FG, MaraMeter 840 FM, MaraMeter 840 FS Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
43594-10 01.04.2015 |
Нутромеры индикаторные, 844N Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43595-10 27.03.2025 |
Нутромеры самоцентрирующиеся , 844К Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43596-10 21.03.2026 |
Нутромеры индикаторные, 844D Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
43597-10 27.03.2025 |
Кольца эталонные, 355 Е Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44554-10 01.08.2015 |
Приборы для измерений размеров валов, MarShaft MAN Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44811-10 01.08.2015 |
Приборы для контроля параметров валов, MarShaft SCOPE 750 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45959-10 24.07.2021 |
Штангенглубиномеры, MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49928-12 23.03.2027 |
Головки измерительные , MarCator 810 A, MarCator 810 AT, MarCator 810 S, MarCator 810 SW, MarCator 810 SB, MarCator 810 SM, MarCator 810 SRM Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49929-12 23.03.2027 |
Головки измерительные , MarCator 810 AU, MarCator 810 AX, MarCator 810 AG, MarCator 810 SV Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50105-12 15.05.2027 |
Калибры-скобы, MaraMeter 838 EA, MaraMeter 838 EI, MaraMeter 838 TA, MaraMeter 838 TI Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50110-12 10.05.2027 |
Нутромеры микрометрические, Micromar 44 F, Micromar 44 Cms, Micromar 44 CB Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50394-12 10.05.2022 |
Угломеры универсальные, MarTool 106 UF, MarTool 106 ES Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50634-12 15.05.2027 |
Меры установочные, MarGage 426, MarGage 426 G, MarGage 426 S, MarGage 426 D, MarGage 426 DS Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50637-12 15.05.2027 |
Проволочки, MarGage 426 M, MarGage 426 MS и MarGage 426 A Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50857-12 06.07.2022 |
Нутромеры микрометрические со вставками, Micromar 44 CZ Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51184-12 06.07.2027 |
Головки измерительные цифровые, MarCator 1075 R Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51231-12 06.07.2027 |
Головки измерительные цифровые, MarCator 1086 R, MarCator 1086 ZR, MarCator 1086 WR, MarCator 1086 Ri, MarCator 1087 R, MarCator 1087 ZR, MarCator 1087 BR, MarCator 1087 Ri Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51480-12 17.07.2022 |
Штангенциркули цифровые, MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51877-12 06.07.2027 |
Штангенглубиномеры нониусные, MarCal 30 N, MarCal 30 NH, MarCal 30 ND Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52266-12 27.12.2017 |
Меры для поверки приборов для измерений контура поверхности, KN 100 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52273-12 27.12.2017 |
Приборы для измерений шероховатости и контура поверхности, MarSurf LD120/MarSurf UD120, MarSurf LD130, MarSurf LD260 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
52425-13 17.01.2018 |
Нутромеры трехточечные самоцентрирующиеся, Micromar 44 A, Micromar 44 EWR, Micromar 844 A Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52740-13 01.02.2023 |
Меры для поверки приборов для измерений шероховатости поверхности, PGN 1, PGN 3, PGN 10, PEN 10-1 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53368-13 09.04.2023 |
Головки измерительные с отсчетом по шкале, Millimess 1000 A, Millimess 1000 B, Millimess 1002, Millimess 1003, Millimess 1003 XL, Millimess 1004, Millimess 1010, Millimess 1050, Millimess 1110 N, Millimess 1150 N Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53392-13 06.05.2018 |
Головки измерительные цифровые, Millimess 2100, Extramess 2000, Extramess 2001, µMaxµm II, Maxµm III Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53506-13 15.05.2018 |
Головки измерительные с отсчетом по круговой шкале, MarCator 803 A, MarCator 805 A, MarCator 803 S, MarCator 803 SW, MarCator 803 SB Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53738-13 06.06.2018 |
Приборы для измерений шероховатости поверхности, MarSurf M 300, MarSurf M 300 C, MarSurf M 400 и MarSurf XR1 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53762-13 23.05.2023 |
Микрометры цифровые, Micromar 40 EWR, Micromar 40 ER, Micromar 40 EWS, Micromar 40 EWV Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54006-13 01.06.2023 |
Штангенциркули с отсчетом по нониусу, MarCal 16 N, MarCal 16 FN, MarCal 16 GN, MarCal 16 DN, MarCal 18 N, MarCal 18 DN, MarCal 18 NA Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54007-13 01.06.2023 |
Штангенциркули с отсчетом по круговой шкале, MarCal 16 U Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54112-13 07.06.2023 |
Микрометры с отсчетом результата измерений по шкалам стебля и барабана, Micromar 40 A, Micromar 40 AG, Micromar 40 W, Micromar 40 AB, Micromar 40 AS, Micromar 40 AR, Micromar 40 AW, Micromar 40 SM, Micromar 40 Z Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55178-13 23.08.2023 |
Системы для измерений отклонений формы, MarForm MFK 500, MarForm MFK 600 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56451-14 24.12.2023 |
Штангенциркули, MarCal 16 EWRi, MarCal 16 ER Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
56529-14 24.12.2023 |
Скобы с отсчетным устройством для измерений резьбы, MaraMeter 852, MaraMeter 852 TS, MaraMeter 853 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
58706-14 27.08.2024 |
Штангенрейсмасы цифровые, Digimar M 814 N, Digimar M 814 G, Digimar 814 SR Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59266-14 27.08.2024 |
Штангенциркули универсальные, MarCal 18 EWR-V Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61093-15 22.05.2025 |
Приборы универсальные для измерений длины, Precimar серий ULM-E, ULM S-E, ULM L-E Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65246-16 16.09.2026 |
Плиты поверочные и разметочные, 107 G Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65561-16 27.10.2021 |
Линейки поверочные лекальные с двусторонним скосом, 104 H Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66897-17 09.03.2027 |
Приборы для измерений шероховатости поверхности, MarSurf PS 10 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67119-17 24.03.2027 |
Микроскопы измерительные, MarVision серий MM 200, MM 220, MM 420, MM 420 CNC Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67590-17 30.05.2022 |
Микроскопы видеоизмерительные, MarVision серии QM 300 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68313-17 10.08.2027 |
Штангенциркули цифровые, Multimar 25 EWR Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69357-17 20.11.2027 |
Комплекты мер для поверки приборов MarForm, Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
69473-17 24.11.2027 |
Комплекты мер для поверки систем для измерения валов, MarShaft Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
71203-18 21.05.2028 |
Системы измерения валов, MarShaft SCOPE plus Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71914-18 25.07.2024 |
Микрометры рычажные , 40 F, 40 FC, 40 T, 40 TS Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72273-18 24.08.2024 |
Штангенглубиномеры с цифровым отсчетным устройством, MarCal Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52425-18 06.09.2023 |
Нутромеры трехточечные, 44A, 44 EWR, 844А Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73092-18 21.11.2024 |
Приборы для измерений параметров контура и шероховатости поверхности, MarSurf XC 2, MarSurf XC 20, MarSurf XCR 20, MarSurf UD 130, MarSurf LD 130 и MarSurf LD 260 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74012-19 11.02.2024 |
Нутромеры индикаторные, 844 NR, 844 NB Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73993-19 11.02.2024 |
Приборы для измерений параметров шероховатости поверхности, MarSurf M 300, MarSurf M 300 C, MarSurf M 400, MarSurf M 400 C и MarSurf XR1 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74225-19 01.03.2024 |
Нутромеры индикаторные, 844 N, 844 NH Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74726-19 10.04.2024 |
Системы измерения валов, MarShaft MAN Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
33496-19 23.04.2024 |
Головки измерительные бокового действия, MarTest 800 S, MarTest 800 SA, MarTest 800 SG, MarTest 800 SGA, MarTest 800 SM, MarTest 800 SGM, MarTest 800 SGE, MarTest 800 SL, MarTest 800 SGL, MarTest 800 SGB, MarTest 800 H, MarTest 800 V, MarTest 800 VGM, MarTest 800 SR, MarTest 800 SRM Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75881-19 20.08.2024 |
Головки измерительные цифровые, Extramess 2000, Extramess 2001, µMaxµm II, Maxµm III Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75724-19 19.08.2024 |
Микрометры зубомерные, Mahr Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
53506-19 20.08.2024 |
Головки измерительные с отсчетом по круговой шкале, MarCator 803 A, MarCator 805 A, MarCator 803 S, MarCator 803 SW, MarCator 803 SB Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76973-19 23.12.2024 |
Микрометры с цифровым отсчетным устройством, Micromar Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77611-20 25.02.2025 |
Приборы для измерений параметров контура и шероховатости поверхности, MarSurf CD 140, MarSurf CD 280, MarSurf GD 140, MarSurf GD 280, MarSurf VD 140 и MarSurf VD 280 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78009-20 01.04.2025 |
Приборы для поверки измерительных головок и датчиков, Precimar ICM 100 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78377-20 29.05.2025 |
Меры для поверки приборов для измерений контура поверхности, KN 100 и KN 100 S Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78943-20 12.08.2025 |
Меры для поверки приборов для измерений шероховатости поверхности, MSS-3 Фирма "Mahr GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Приборы универсальные для измерений длины (Precimar серий ULM-E, ULM S-E, ULM L-E)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 21 | 1 | 3 | 14 | 0 | 18 | 3 | 13 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 18 | 3 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 1 | 0 | 6 | 0 | 4 | 0 | 4 | |
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы универсальные для измерений длины (Precimar серий ULM-E, ULM S-E, ULM L-E)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
29990 | 26016 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
33636 | 26016 |
|
ФБУ УРАЛТЕСТ Свердловская область |
14423 | 26016 |
Программное обеспечение
Приборы универсальные для измерений длины Precimar серий ULM-E, ULM S-E, ULM L-E имеют в своем составе встроенное программное обеспечение 828 WIN, разработанное для конкретной измерительной задачи, которое также осуществляет функции управления процессом измерений.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование ПО |
828 WIN |
|
Идентификационное наименование ПО |
828Win Free Measurement |
|
Номер версии (идентификационный номер) ПО |
6.02.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
098.1101.0003.3.3.3.14 |
|
Алгоритм вычисления цифрового идентификатора ПО |
Lufft |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист руководства по эксплуатации приборов типографским способом и на гранитную станину прибора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в разделе 5 «Включение/выключение измерительной станции» руководства по эксплуатации приборов.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам универсальным для измерений длины Precimar серий ULM-E, ULM S-E, ULM L-E
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mahr GmbH, Германия.
Поверка
Поверкаосуществляется в соответствии с документом по поверке МП 61093-15 «Приборы универсальные для измерений длины Precimar серий ULM-E, ULM S-E, ULM L-E. Методика поверки», утвержденным ФГУП «ВНИИМС» 12 марта 2015 г.
Основные средства поверки:
-
- меры длины концевые плоскопараллельные 1-го, 2-го и 4-го разрядов по ГОСТ Р 8.763-2011;
-
- наборы принадлежностей к плоскопараллельным концевым мерам длины по ГОСТ 4119-76.
Изготовитель
Фирма Mahr GmbH, Германия
P.O. Box 183, 37008 , Geottingen Brauweg 38, 37073
Ph +49 551 7073800; Fax +49 551 7073888
E-mail: info@mahr.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-55-77, факс: (495) 437-56-66, e-mail: office@vniims.ru
Приборы представляют собой однокоординатные измерительные устройства с жесткой горизонтальной гранитной станиной, в которых соблюден компараторный принцип АББЕ. Приборы оснащены компьютером с программным обеспечением 828 WIN.
В базовом исполнении приборы состоят из гранитной станины, передней бабки с измерительным элементом по принципу АББЕ, задней бабки с пинолью, сменных измерительных насадок, предметного стола с моторизованным 3-х скоростным перемещением по оси Z. Для расширения возможностей приборы могут быть снабжены различными приспособлениями для установки и крепления измерительных деталей, наклоняемым, поворотным или синусным столами, наборами для измерений наружных и внутренних резьб, зубчатых колес и т.д.
Приборы Precimar серии ULM-E (рисунок 1) являются механическими измерительными устройствами и имеют инкрементальную измерительную систему в диапазоне измерений от 0 до 100 мм для абсолютных измерений по оси X и инкрементальную оптическую измерительную систему в диапазоне перемещений от 25 до 105 мм по оси Z. Для перемещения предметного стола по оси Y служит микрометрическая пара с отсчетом по шкалам стебля и барабана или с цифровым отсчетным устройством. Приборы изготавливаются следующих модификаций: Precimar ULM 300-E, Precimar ULM 600-E, Precimar ULM 1000-E, Precimar ULM 1500-E.
Приборы Precimar серии ULM S-E (рисунок 2) имеют три инкрементальных измерительных системы по оси X, одна из которых встроена в измерительную бабку, а две другие, расположены справа и слева от предметного стола и инкрементальную оптическую измерительную систему в диапазоне перемещений от 25 до 105 мм по оси Z. Для перемещения предметного стола по оси Y служит микрометрическая пара с отсчетом по шкалам стебля и барабана или с цифровым отсчетным устройством. Приборы изготавливаются следующих модификаций: Pre-cimar ULM 520 S-E, Precimar ULM 1000 S-E.
Приборы Precimar серии ULM L-E (рисунок 3) имеют лазерную измерительную систему по оси X на всем диапазоне измерений и инкрементальную оптическую измерительную систему в диапазоне перемещений от 25 до 105 мм по оси Z. Для перемещения рабочего стола по оси Y служит микрометрическая пара с отсчетом по шкалам стебля и барабана или с цифровым отсчетным устройством. Приборы изготавливаются следующих модификаций: Precimar ULM 800 L-E, Precimar ULM 1500 L-E.
Все приборы имеют компьютерную коррекцию систематических погрешностей прибора (CAA), влияния температуры и измерительного усилия, а также постоянное измерительное усилие, осуществляемое при помощи гирь, на всем диапазоне измерений, а также аэростатические подшипники для легкого перемещения передней и задней бабок (кроме модификации Precimar ULM 300-E).
Рисунок 1 - Общий вид приборов универсальных для измерений длины Precimar серии ULM-E модификации Precimar ULM 600-E
Рисунок 2 - Общий вид приборов универсальных для измерений длины Precimar серии ULM S-E модификации Precimar ULM 1000 S-E
Рисунок 3 - Общий вид приборов универсальных для измерений длины Precimar серии ULM L-E модификации Precimar ULM 800 L-E
Таблица 6.
|
Наименование |
Количество |
|
Приборный стол |
1 шт. |
|
Г ранитная станина |
1 шт. |
|
Передняя бабка с измерительным элементом АВВЕ |
1 шт. |
|
Предметный стол с моторизованным перемещением по оси Z |
1 шт. |
|
Задняя бабка с пинолью |
1 экз. |
|
Сменные измерительные наконечники |
1 компл. |
|
Программное обеспечение для измерений и обработки результатов измерений 828 WIN |
1 шт. |
|
Руководство пользователя |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 2. Основные метрологические и технические характеристики приборов универсальных для измерений длины Precimar серии ULM-E
|
Модификация |
Precimar ULM 300-E |
Precimar ULM 600-E |
Precimar ULM 1000-E |
Precimar ULM 1500-E |
|
Диапазон измерений наружных размеров, мм:
|
от 0 до 100 от 0 до 305 |
от 0 до 100 от 0 до 640 |
от 0 до 100 от 0 до 1060 |
от 0 до 100 от 0 до 1560 |
|
Диапазон измерений внутрен них размеров, мм |
от 0,5 до 150 |
от 0,5 до 485 |
от 0,5 до 905 |
от 0,5 до 1405 |
|
Шаг дискретности отсчета, мкм: по оси Х по оси Z |
0,01 или 0,1 0,1 | |||
|
Модификация |
Precimar ULM |
Precimar ULM |
Precimar ULM |
Precimar ULM |
|
300-E |
600-E |
1000-E |
1500-E | |
|
Пределы допускаемой абсо- | ||||
|
лютной погрешности измере- |
± (0,09+L/2000) | |||
|
ний, мкм (L- измеряемая длина в мм) | ||||
|
Сходимость результатов изме- |
0,05 | |||
|
рений, мкм | ||||
|
Измерительное усилие*, Н |
0,2; 1,0 |
4,5; 11 | ||
|
Скорость перемещения, мм/с: - предметного стола по высоте | ||||
|
- пиноли |
0,015; 0,3; 6 от 0 до 250 | |||
|
Давление воздуха |
- |
3 бар | ||
|
Расход воздуха |
- |
< 4 л/мин при 3 бар (0,3 МПа) | ||
|
Напряжение питания, В |
220±10 % | |||
|
Частота, Гц |
50.. |
.60 | ||
|
Влажность |
£ 60 % | |||
|
Диапазон рабочих температур |
15...35 °C | |||
|
Габаритные размеры, мм: - | ||||
|
длина |
685 |
1080 |
1500 |
2000 |
|
- ширина |
280 |
380 |
380 |
380 |
|
- высота |
480 |
480 |
480 |
480 |
|
Масса, кг |
110 |
160 |
215 |
280 |
Примечание: * - измерительное усилие 0,2 Н обеспечивается с помощью индуктивного измерительного щупа (заказывается отдельно), 11 Н - с помощью дополнительного груза (заказывается отдельно).
Таблица 3. Основные метрологические и технические характеристики приборов универсальных для измерений длины Precimar серии ULM S-E
|
Модификация |
Precimar ULM 520 S-E |
Precimar ULM 1000 S-E |
|
Диапазон измерений наружных размеров, мм |
от 0 до 520 |
от 0 до 1025 |
|
Диапазон измерений внутренних размеров, мм |
от 0,5 до 365 |
от 0,5 до 870 |
|
Шаг дискретности отсчета, мкм: по оси Х по оси Z |
0,01 или 0,1 0,1 | |
|
Пределы допускаемой абсолютной погрешности при измерениях до 100 мм с использованием инкрементальной прецизионной системы, мкм (L- измеряемая длина в мм) |
± (0,09+L/2000) | |
|
Пределы допускаемой абсолютной погрешности измерений при использовании измерительной системы, встроенной в станину, мкм (L- измеряемая длина в мм) |
± (0,6+L/1000) | |
|
Сходимость результатов измерений, мкм |
0,05 | |
|
Скорость перемещения, мм/с:
|
0,015; 0,3; 6 от 0 до 250 | |
|
Измерительное усилие*, Н |
0,2; 1,0 - 4,5; 11 | |
|
Модификация |
Precimar ULM 520 S-E |
Precimar ULM 1000 S-E |
|
Давление воздуха |
3 бар | |
|
Расход воздуха |
< 4 л/мин при 3 бар (0,3 МПа) | |
|
Напряжение питания, В |
220± 10 % | |
|
Частота, Гц |
50. |
.60 |
|
Влажность |
£ 60 % | |
|
Диапазон рабочих температур |
15...35 °C | |
|
Габаритные размеры, мм: | ||
|
- длина |
685 |
1080 |
|
- ширина |
280 |
380 |
|
- высота |
480 |
480 |
|
Масса, кг |
110 |
160 |
Примечание: * - измерительное усилие 0,2 Н обеспечивается с помощью индуктивного измерительного щупа (заказывается отдельно), 11 Н - с помощью дополнительного груза (заказывается отдельно).
Таблица 4. Основные метрологические и технические характеристики приборов универсальных для измерений длины Precimar серии ULM L-E
|
Модификация |
Precimar ULM 800 L-E |
Precimar ULM 1500 L-E |
|
Диапазон измерений наружных размеров, | ||
|
мм: | ||
|
- прямые измерения |
от 0 до 525 |
от 0 до 1115 |
|
- относительные измерения |
от 0 до 830 |
от 0 до 1620 |
|
Диапазон измерений внутренних размеров, |
от 0,5 до 670 |
от 0,5 до 1465 |
|
мм | ||
|
Шаг дискретности отсчета, мкм: | ||
|
по оси Х |
0,01 или 0,1 | |
|
по оси Z |
0,1 | |
|
Пределы допускаемой абсолютной погреш- | ||
|
ности измерений, мкм, (L- измеряемая дли- |
± (0,1+L/2000) | |
|
на в мм) | ||
|
Сходимость результатов измерений, мкм |
0,05 | |
|
Измерительное усилие*, Н |
0,2; 1,0 |
- 4,5; 11 |
|
Скорость перемещения, мм/с: | ||
|
- предметного стола по высоте |
0,015; 0,3; 6 | |
|
- пиноли |
от 0,2 до 250 | |
|
Давление воздуха |
3 бар | |
|
Расход воздуха |
< 4 л/мин при 3 бар (0,3 МПа) | |
|
Напряжение питания, В |
220± 10 % | |
|
Частота, Гц |
50 |
..60 |
|
Влажность |
£ 60 % | |
|
Диапазон рабочих температур |
15... |
35 °C |
|
Габаритные размеры, мм: | ||
|
- длина |
1500 |
2300 |
|
- ширина |
380 |
380 |
|
- высота |
480 |
480 |
|
Масса, кг |
110 |
160 |
Примечание: * - измерительное усилие 0,2 Н обеспечивается с помощью индуктивного измерительного щупа (заказывается отдельно), 11 Н - с помощью дополнительного груза (заказывается отдельно).
Таблица 5. Технические характеристики столов, обеспечивающих крепление, расположение относительно измерительной оси и перемещение измеряемого объекта
|
Предметный стол |
Рабочая поверхность |
160 мм x 160 мм |
|
X-перемещение, плавающий |
20 мм (может быть закреплен) | |
|
Y-перемещение, микрометрический винт |
от 0 до 25 мм | |
|
Z-перемещение, моторизованный |
от 25 до 105 мм | |
|
Поворот вокруг оси Z |
± 4° | |
|
Допустимая нагрузка |
250 Н | |
|
Наклоняемый стол |
Рабочая поверхность |
160 мм x 160 мм |
|
Наклон относительно оси Y |
± 1,5° | |
|
Допустимая нагрузка |
120 Н | |
|
X-перемещение, плавающий |
20 мм (0,8 мм), (может быть закреплен) | |
|
Поворотный стол |
Рабочая поверхность |
0 155 мм |
|
Поворот вокруг оси Z |
360° | |
|
У гловая шкала |
+ 17°, цена деления шкалы 1° | |
|
Допустимая нагрузка |
120 Н | |
|
Синусный стол |
Рабочая поверхность |
60 мм x 160 мм |
|
Наклон относительно оси Z |
+ sin a max = 0,3 | |
|
Люнет |
Допустимая нагрузка |
100 Н |
