Наименование

Обозначение

Количество

Прибор для измерений параметров контура и шероховатости поверхности:

Блок привода

Гранитное основание со стойкой

Блок управления приводами

Система управления и оценки с предустановленным ПО

Зажимное приспособление для эталона шероховатости²*

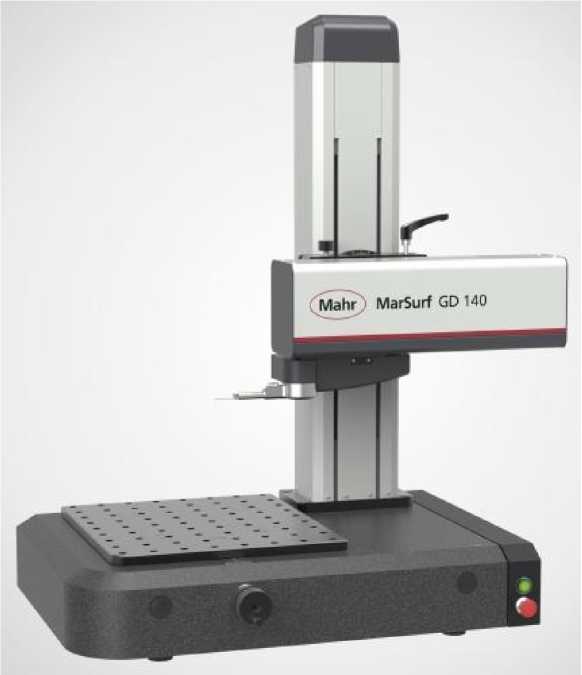

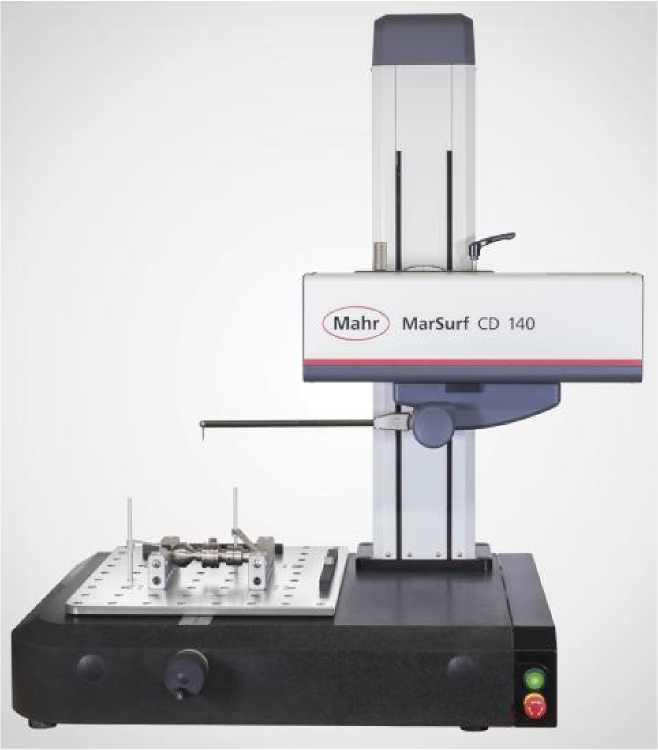

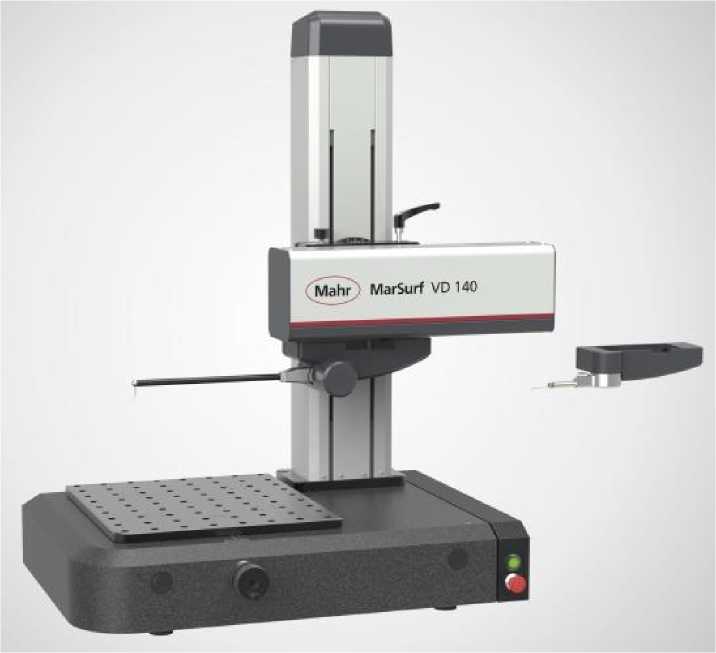

MarSurf CD 140, MarSurf CD 280, MarSurf GD 140, MarSurf GD 280, MarSurf VD 140 и

MarSurf VD 280

1 или 2¹⁾ шт.

1 шт.

1 шт.

1 шт.

1 шт.

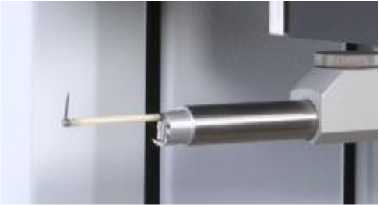

Стандартный щуп для измерений контура (длина консоли 350 мм, вылет 36 мм, радиус наконечника 25 мкм, угол 12°)³⁾

-

1 шт.

Стандартный щуп для измерений шероховатости (длина консоли 45 мм, вылет 10 мм, радиус наконечника 2 мкм, угол 90°)

-

1 шт.

Стандартный щуп для измерений шероховатости (длина консоли 210 мм, вылет 20 мм, радиус наконечника 5 мкм, угол 90°) ⁴⁾

-

1 шт.

Набор для калибровки²⁾³⁾

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 203-37-2019

1 экз.

• ¹⁾ - для модификаций MarSurf VD 140 и MarSurf VD 280;

• ²⁾ - по дополнительному заказу для MarSurf СD 140 и MarSurf СD 280;

• ³⁾ - для модификаций MarSurf CD 140, MarSurf CD 280, MarSurf VD 140 и MarSurf VD 280;

• ⁴⁾ - для модификаций MarSurf СD 140 и MarSurf СD 280 по дополнительному заказу

Наименование характеристики

Значение

Модификация

MarSurf CD 140

MarSurf CD 280

MarSurf VD 140

MarSurf VD 280

MarSurf GD 140

MarSurf GD 280

Диапазон измерений линейных размеров по оси X, мм

от 0,01 до 140

от 0,01 до 280

от 0,1 до 140

от 0,1 до 280

от 0,1 до 140

от 0,1 до 280

Диапазон измерений линейных размеров по оси ZW, мм

от 0 до 42¹⁾ от 0 до 70^2* от 0 до 100³⁾

±0,25¹²⁾

±0,5¹³⁾

±0,75¹⁴⁾

Разрешение по оси X, мкм

0,01

0,01

Разрешение по оси ZW, мкм

0,006

0,006; 0,0002

0,0002

Предел допускаемого отклонения от прямолинейности перемещения по оси

8) 15)

X   , мкм

0,35 (на 60 мм*

0,40 (на 140 мм*

0,35 (на 60 мм)

0,40 (на 140 мм)

0,75 (на 280 мм)

0,35 (на 60 мм)

0,40 (на 140 мм)

0,35 (на 60 мм)

0,40 (на 140 мм)

0,75 (на 280 мм)

0,20 (на 60 мм)

0,40 (на 140 мм)

0,20 (на 60 мм)

0,40 (на 140 мм)

0,75 (на 280 мм)

При измерении контура поверхности

Пределы допускаемой абсолютной погрешности измерений линейных размеров⁴-* ¹⁵⁾, мкм

±(1,0 + 1,25-L/100) где L - измеряемая длина, мм

-

Пределы допускаемой абсолютной погрешности измерений радиусов^{4) 15)}, мкм

±2 (R до 10 мм)⁵⁾

±(0,333 + R/6) (R св. 10 до 100 мм)⁵⁾ ±(R/5 - 3) (R св. 100 мм)⁶⁾ где R - измеряемый радиус, мм

-

Пределы допускаемой абсолютной погрешности измерений углов⁷* ¹⁵⁾, °

±0,04

-

Измерительное усилие, мН

от 4 до 30

-

При измерении шероховатости поверхности⁹*

Диапазон измерений шероховатости по параметру Rz, мкм

от 2 до 5000

от 0,03 до 1000¹⁰⁾ от 2 до 5000¹¹⁾

от 0,03 до 1000

Диапазон измерений шероховатости по параметру Ra, мкм

от 0,7 до 2000

от 0,01 до 400¹⁰⁾

от 0,7 до 2000¹¹⁾

от 0,01 до 400

Пределы допускаемой абсолютной погрешности измерений шероховатости по параметру Rz^{4) 15)}, мкм

±(0,1 + Rz/20)

±(0,03 + Rz/40)¹⁰⁾ ±(0,1 + Rz/20)¹¹⁾

±(0,03 + Rz/40)

где Rz - измеряемый параметр шероховатости в мкм

Наименование характеристики

Значение

Модификация

MarSurf CD 140 MarSurf CD 280

MarSurf VD 140 MarSurf VD 280

MarSurf GD 140 MarSurf GD 280

Пределы допускаемой абсолютной погрешности измерений шероховатости по параметру Ra^{4) 15)}, мкм

±(0,06 + Ra/30)

±(0,01 + Ra/60)¹⁰⁾

±(0,06 + Ra/30)¹¹⁾

±(0,01 + Ra/60)

где Ra - измеряемый параметр шероховатости в мкм

Измерительное усилие, мН

от 4 до 30

0,7¹⁰⁾ от 4 до 30¹¹⁾

0,7

Радиус закругления щупа, мкм

2

• ¹⁾ - для консоли длиной 210 мм;

• ²⁾ - для консоли длиной 350 мм;

• ³⁾ - для консоли длиной 490 мм;

• 4)

- при использовании стандартной шуповой консоли;

• ⁵⁾ - для поверхностей с шероховатостью Rz < 1 мкм, угол сегмента не менее ±40° относительно зенита;

• ⁶⁾ - для поверхностей с шероховатостью Rz < 1 мкм, угол сегмента не менее ±40° относительно зенита либо максимально возможный;

• ⁷⁾ - для поверхностей с шероховатостью Rz < 1 мкм, длина аппроксимирующей прямой не менее 2 мм;

• ⁸⁾ - при угле наклона блока привода 0°;

• ⁹⁾ - для модификаций MarSurf CD 140 и MarSurf CD 280 функция доступна по дополнительному заказу;

• ¹⁰⁾ - для щуповой системы BFW;

• ¹¹⁾ - для шуповой системы C 11;

• ¹²⁾ - для шуповой консоли длиной 45 мм;

• ¹³⁾ - для шуповой системы длиной 90 мм;

• ¹⁴⁾ - для шуповой системы длиной 135 мм;

• ¹⁵⁾ - при температуре окружающей среды от плюс 18 до плюс 22 °C

Наименование характеристики

Значение

Модификация

MarSurf

CD 140

MarSurf

CD 280

MarSurf

VD 140

MarSurf

VD 280

MarSurf

GD 140

MarSurf

GD 280

Скорость измерений, мм/с

от 0,02 до 10

Диапазон позиционирования по оси Z (в зависимо-

от 0,01 до 350

сти от выбранной колонны), мм

от 0,01 до 600

Скорость позиционирования по оси X, мм/с

от 0,02 до 200

Скорость позиционирования по оси Z, мм/с

от 0,02 до 50

Наименование характеристики

Значение

Модификация

MarSurf

CD 140

MarSurf

CD 280

MarSurf

VD 140

MarSurf

VD 280

MarSurf

GD 140

MarSurf

GD 280

Параметры электрического питания (от внешней сети):

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

50

Потребляемая мощность, В^А, не более

2000

Габаритные размеры, мм, не более:

- длина

915

985

915

985

915

985

- ширина

610

610

610

610

610

610

- высота

1032¹⁾ (1282²⁾)

1032¹⁾ (1282²⁾)

1032¹⁾ (1282²⁾)

1032¹⁾ (1282²⁾)

1032¹⁾ (1282²⁾)

1032¹⁾ (1282²⁾)

Масса, кг, не более

190

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +30

- относительная влажность воздуха (без

конденсата), %

от 25 до 70

• ¹⁾ - для колонны 350 мм;

• ²⁾ - для колонны 600 мм
