Номер по Госреестру СИ: 53887-13
53887-13 Источники питания постоянного тока
(B&K PRECISION 1500, 1600, 1700, 1900, 9100, XLN)
Назначение средства измерений:
Источники питания постоянного тока B&K PRECISION 1500, 1600, 1700, 1900, 9100, XLN (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

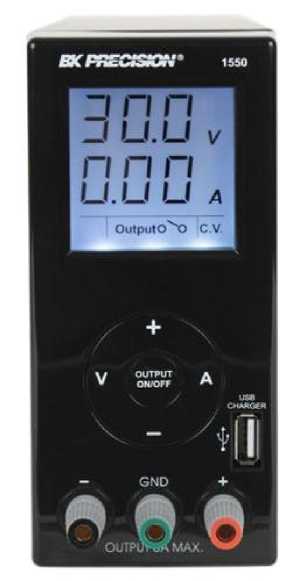

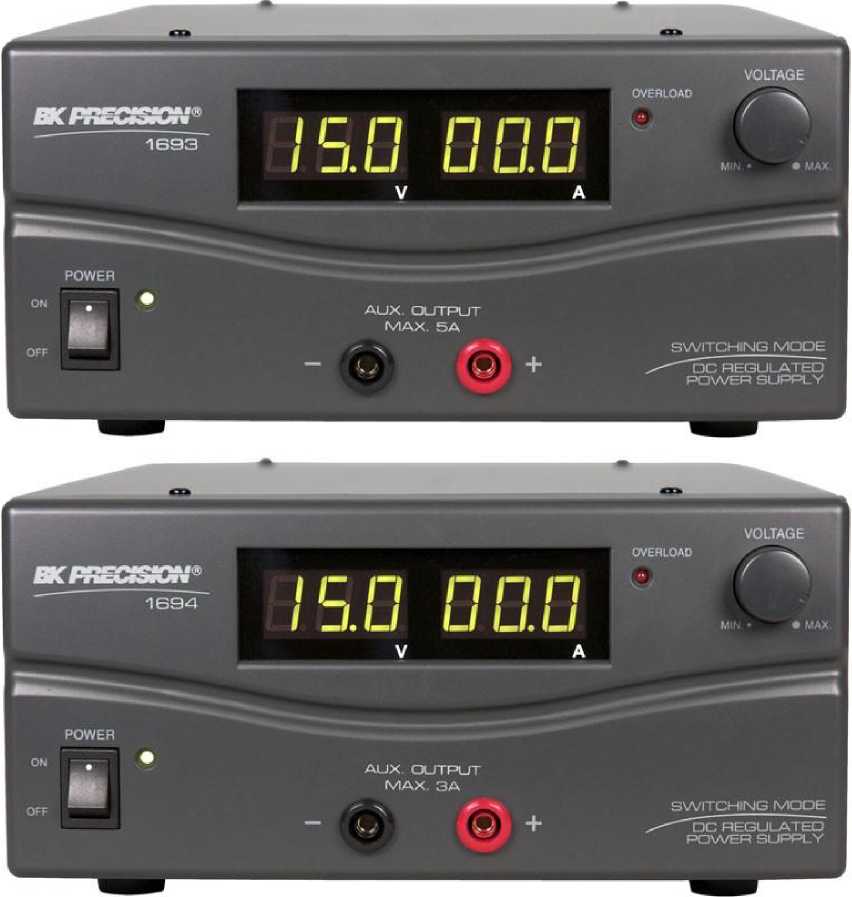

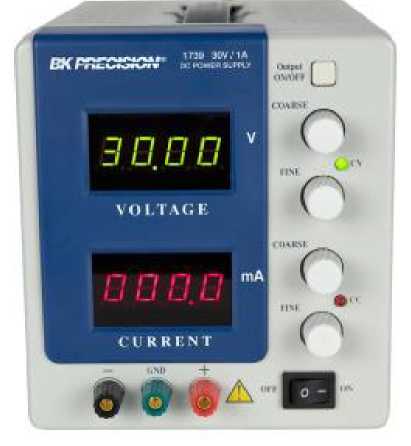

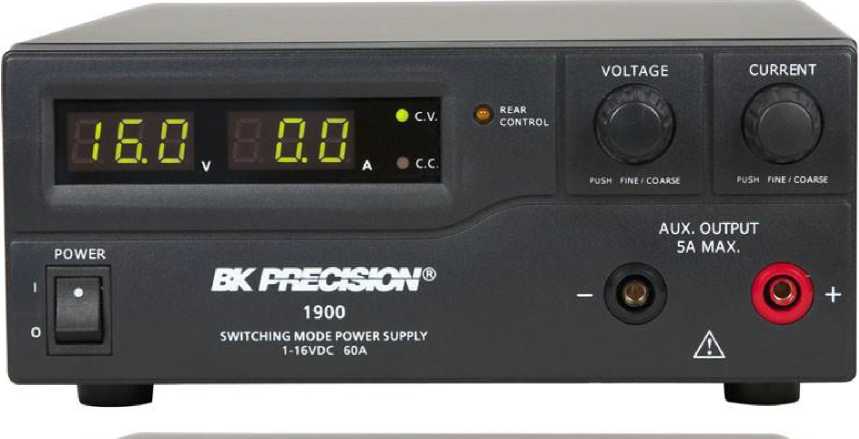

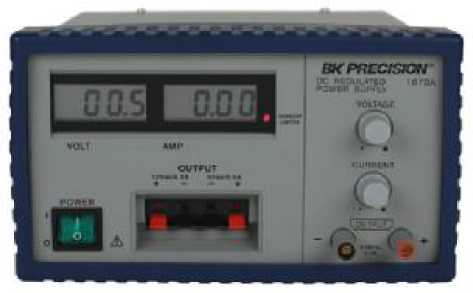

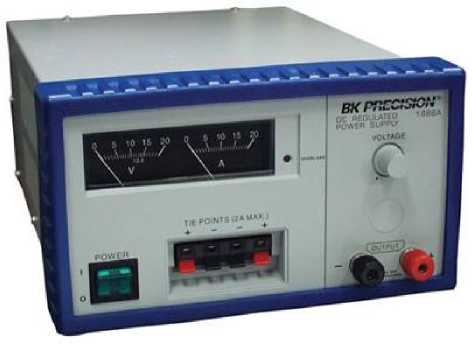

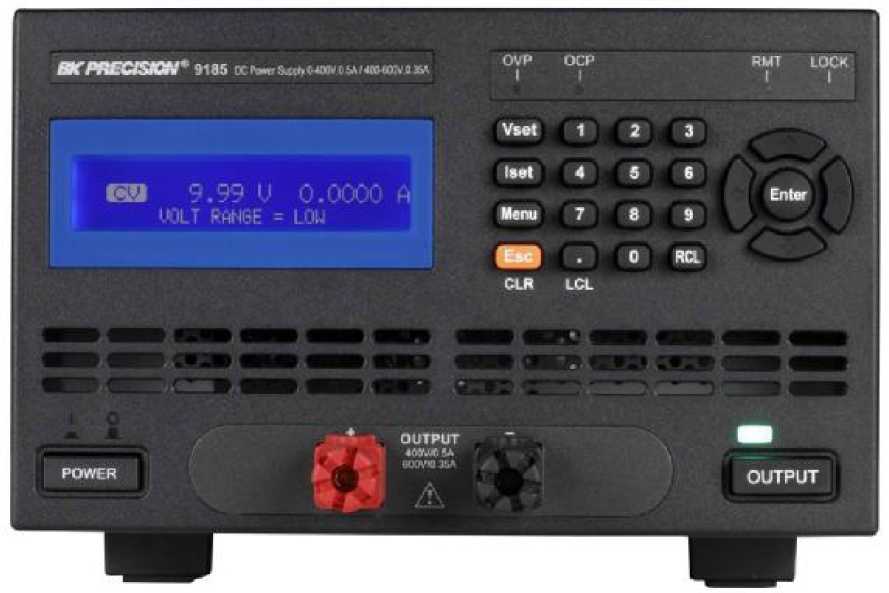

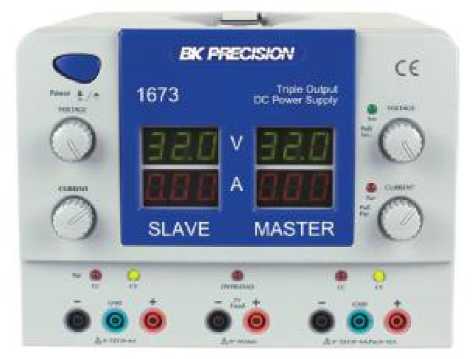

Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2

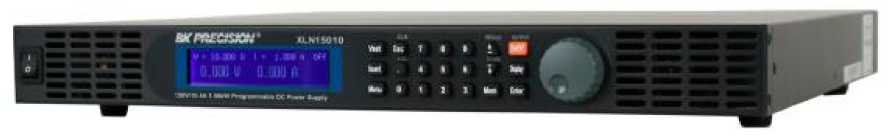

Внешний вид.
Источники питания постоянного тока
Рисунок № 3

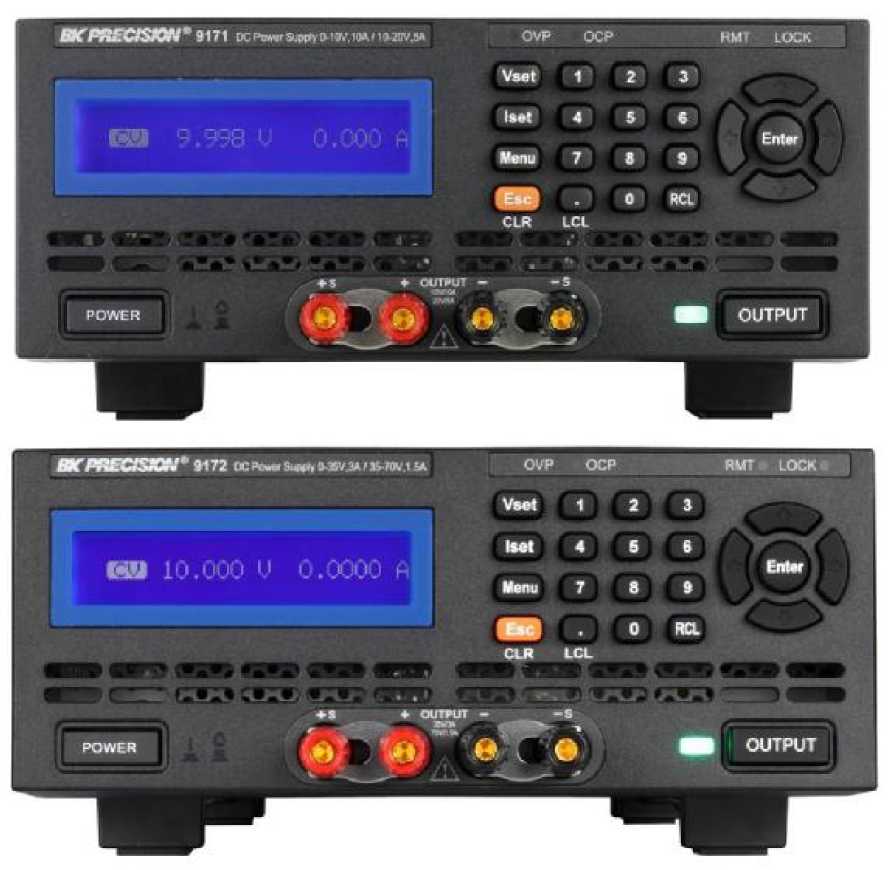

Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5

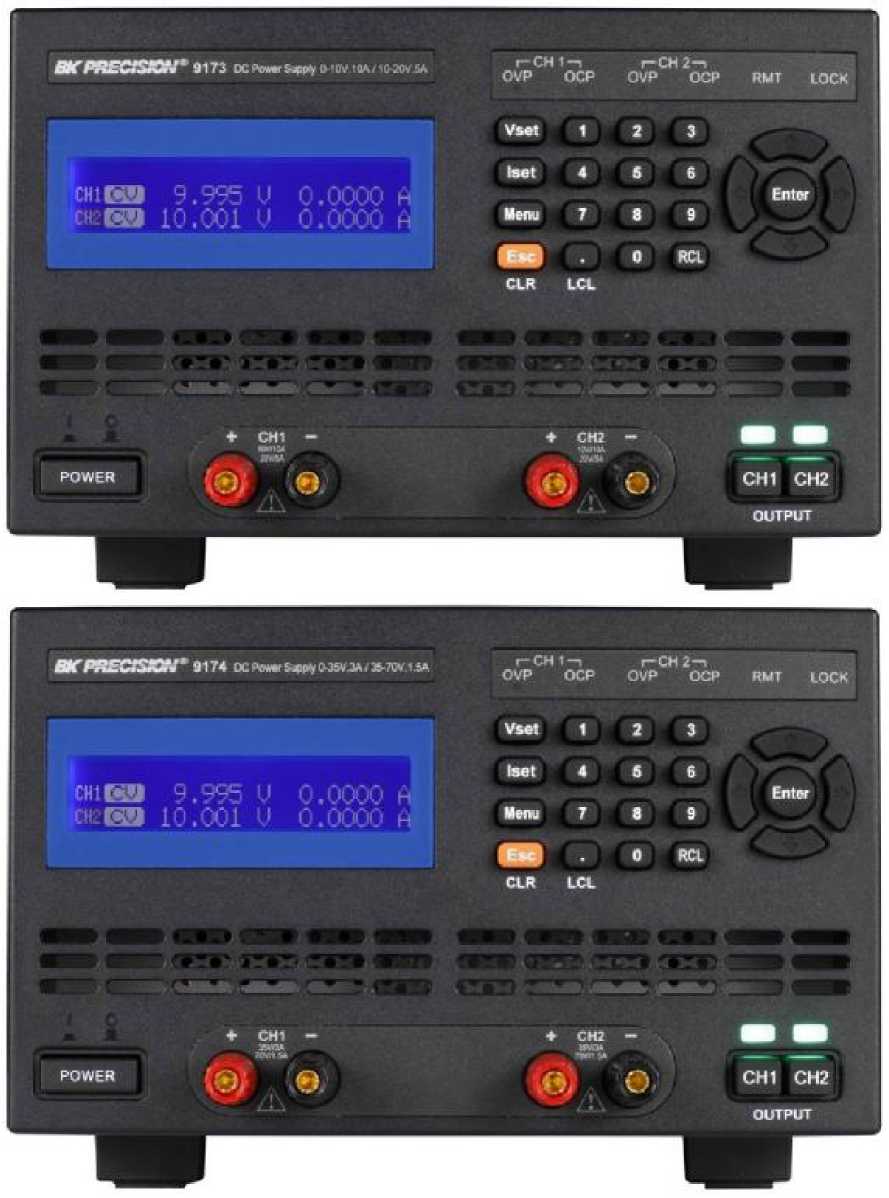

Внешний вид.
Источники питания постоянного тока
Рисунок № 6

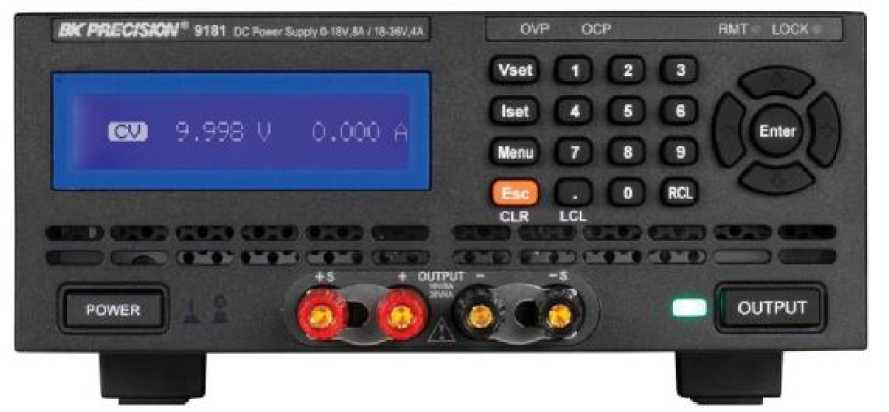

Внешний вид.
Источники питания постоянного тока
Рисунок № 7

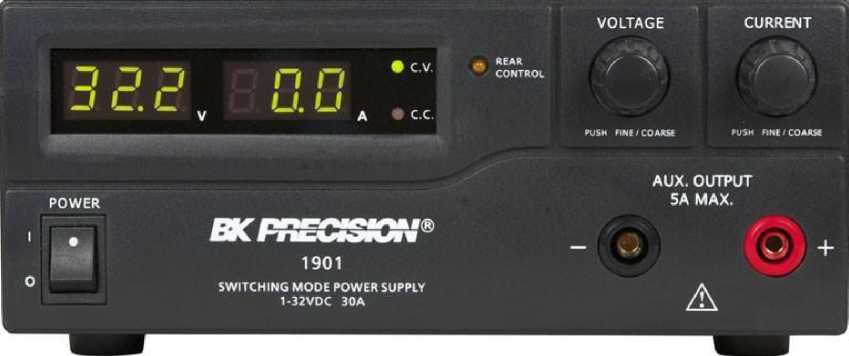

Внешний вид.
Источники питания постоянного тока
Рисунок № 8

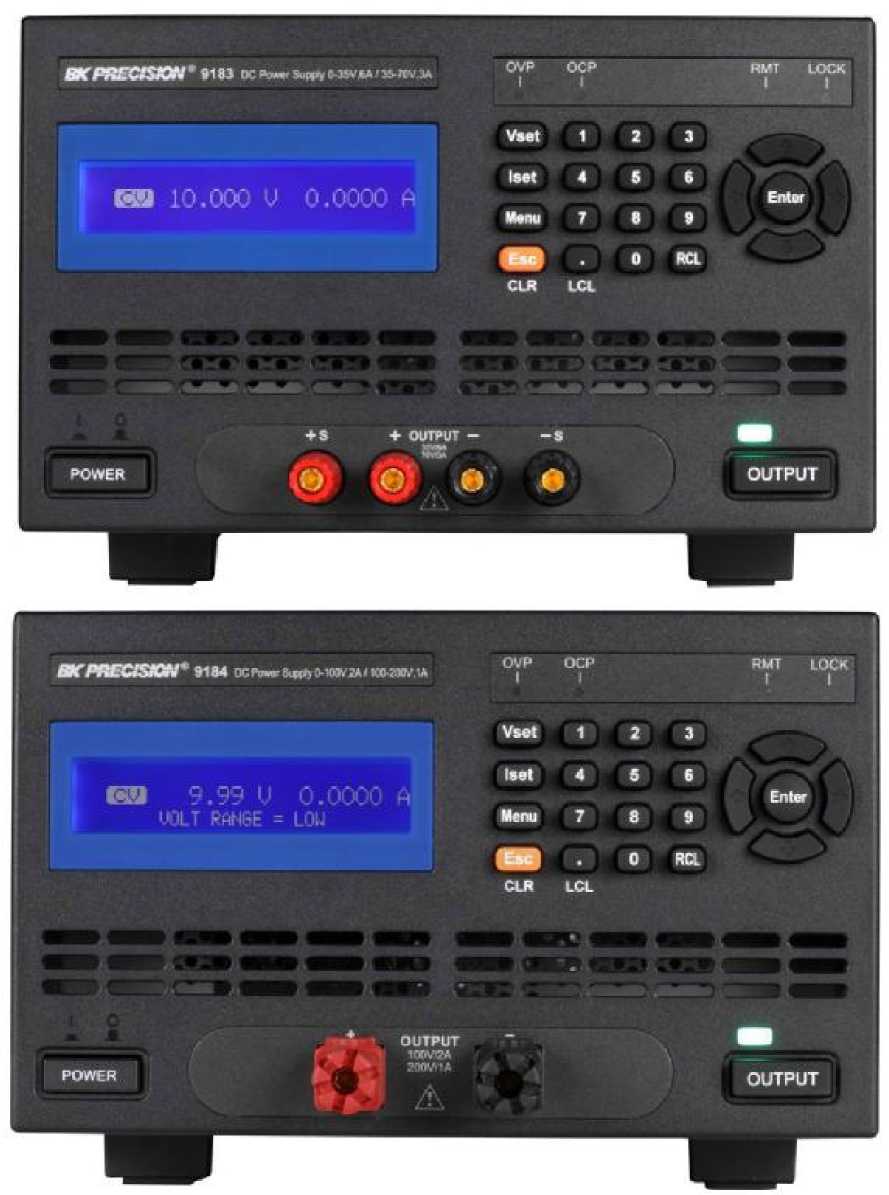

Внешний вид.
Источники питания постоянного тока
Рисунок № 9

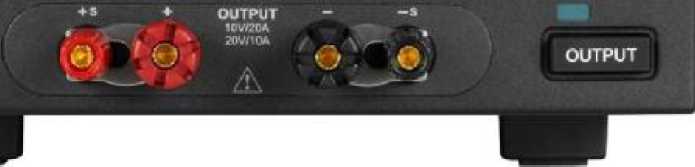

Внешний вид.
Источники питания постоянного тока
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока B&K PRECISION 1500, 1600, 1700, 1900, 9100, XLN
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. Техническая документация фирмы «B&K Precision Corporation», США.
Поверка
Поверкаосуществляется по документу МП 53887-13 «Источники питания постоянного тока B&K PRECISION 1500, 1600, 1700, 1900, 9100, XLN. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г.
Средства поверки: вольтметр универсальный В7-78/1; катушки электрического сопротивления Р310 (кл. т. 0,02; 0,01), Р321 (кл. т. 0,01); микровольтметр В3-57 (± 4 %).
Изготовитель
Компания «B&K Precision Corporation», США.
Адрес: 22820 Savi Ranch Parkway, Yorba Linda, CA 92887-4610, USA.
Тел.: 714-921-9095 Факс: 714-921-6422
Web-сайт: http://www.bkprecision.com/
Заявитель
ООО «СертСЕ», г. Москва.
Адрес: 125315, г. Москва, ул. Часовая, 24, стр. 2, оф. 301.
Тел.: 8 (495) 651-85-90
Web-сайт: http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Источники представляют собой электронные устройства малой и средней мощности (до 1,5 кВт в зависимости от модификации), формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются встроенными цифровыми вольтметром и амперметром.
По принципу действия приборы относятся к линейным либо импульсным источникам питания.
Источники могут функционировать в режимах стабилизации напряжения; стабилизации тока; локального управления; дистанционного управления (измерения).
Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга (за исключением модификаций 1686А, 1693, 1694).
Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, от неправильного подключения, от короткого замыкания.
Для защиты от случайных изменений параметров пользователем источники оснащены функцией блокировки органов управления передней панели.
В приборах реализована функция задержки включения/выключения выхода.
Источники могут работать совместно в режиме «Master/Slave» с помощью последовательного или параллельного соединений.
Все источники питания обеспечивают возможность работы с набором команд, совместимых с SCPI (стандартные команды для программируемых измерительных приборов).
Приборы позволяют сохранять установки во внутренней памяти.
Конструктивно источники выполнены в металлических корпусах настольного исполнения.
На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, клеммы основных и дополнительных выходов, отверстия для вентиляции. На задней панели установки расположены выходные клеммы, разъем для подключения напряжения питания, разъем дистанционного управления, разъемы интерфейсов USB, LAN, RS-232, RS-485, GPIB, вентилятор (или радиаторы) охлаждения.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Источники выпускаются в различных модификациях в виде 6 серий: 1500, 1600, 1700, 1900, 9100, XLN, отличающихся между собой значениями выходных напряжения, тока, уровнем пульсаций, нестабильностью и напряжением питания, конструктивным исполнением.
VOLTAGE
---------------------'
CURRENT
.. REAR CONTROL
PUSH PINE/COARSE
ruin ИНГ'co**»
POWER
I •
О
AUX. OUTPUT 5A MAX.
1685B
SWITCHING MODE POWER SUPPLY
1-60VDC SA
VOLTAGE
CURRENT
I n n *cv ' U- и A cc.
.. REAR
CONTROL
PUSH Fine/COARSE
PUSH Fine/COARSE
POWER
I •
О
AUX. OUTPUT 5A MAX.
1687B
SWITCHING MODE POWER SUPPLY
1-36VDC 10A
VOLTAGE
CURRENT
• C.v
c.c
.. REAR
CONTROL
PUSH FINE / COARSE
PUSH FINE /COARSE
POWER
I •
О
AUX. OUTPUT 5A MAX.
1688B
SWITCHING MODE POWER SUPPLY 1-18VDC 20A
Г 1 1 | bjtpsaxsasj.- |
»jn 4-9Я twL a.|t к тн_ч о "о" гга ® О |
■ - >-/ i“ f~ gg П O. С L' | |
I VOLTAGE ■ | |
..... | |
S ft® |
-----------------------------------------------------1 1747 DUAL RANGE DC POWER SUPPLY | ||||||
г 3sd ■ |
1 °* о on POWER |
D.ODD | ||||
b_____________ |
I3L. _. _.1 |
- J |
CRESS п» (hi I put ON/OFF
VOLTAGE
0 - MV »■ 10Л
CURRENT
VOLTAGE
CURRB4T
POWER
REAR control
AUX. OUTPUT 5A MAX.
VOLTAGE
CURRENT
.1 J c J I___I
- • — v
l~l n и. U .
• CV
.. REAR
CONTROL
POWER
1902
• c.c.
AUX. OUTPUT 5A MAX.
SWITCHING MODE POWER SUPPLY 1-60VDC ISA
БКFRECtSIOfil' 91S2 и мдеуЮТда, 10да да |
07Р |
ос₽ 1 |
RMI 1 Т | ||
Vset |
1 |
2 |
3 | ||
1ье( |
4 |
5 |
в | ||
OFF 10,000 и 1.000 А |
Enter | ||||
№Пи |
7 |
9 | |||
Би |
в |
0 |
ftCL | ||
cut |
LCL |
OUTPUT
ЙГМГСЖАГ 9134
OVP
I
V»et
Iasi
Menu
ОСР I
1
4
7
«
LGL
output
POWER
POWER
ЯМТ r
LOCK I
Entef
MTO
A
+ output -«Ж
КЭ 9.99 и O.OOOC A WLT RftHSE = LOU
ici
RIWT UGCK
I 1
Ovp OCR
I I
Таблица 1 - источников питания постоянного тока B&K PRECISION 1500, 1700, 1900
Характеристика |
Значение для модификации | ||||||
1550, 1550EXD |
1737 |
1747 |
1739 |
1900 |
1901 |
1902 | |
Диапазон установки выходного напряжения, В |
1 - 36 |
0 - 60 |
0 - 60 |
0 - 30 |
1 - 16 |
1 - 32 |
1 - 60 |
Диапазон установки выходного тока, А |
0 - 3 |
0 - 3; 0 - 2 |
0 - 10; 0 - 5 |
0 - 0,9999 |
0 - 60 |
0 - 30 |
0 - 15 |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В |
± (0,0Шуст. + 5 е . м. р .) |
± (0,005иуст. + 9 е. м. р.) |
± (0,005иуст. + 5 е.м.р.) |
± (0,005иуст. + 2 е.м.р.) |
± (0,002иуст. + 3 е.м.р.) | ||
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
± (0,011уст. + 5 е . м. р .) |
± (0,0051уст. + 9 е. м. р.) |
± (0,0051уст. + 5 е.м.р.) |
± (0,0051уст. + 2 е.м.р.) |
± (0,0021уст. + 3 е.м.р.) | ||
Пульсации выходного напряжения, мВ |
5 |
1 |
1 |
5 | |||
Пульсации выходного тока, мА |
- |
3 |
0,4 |
100 |
40 |
15 | |
Нестабильность выходного напряжения при изменении напряжения питания, мВ |
20 |
± (0,000Шуст. + 3 мВ) |
± (0,00Шуст. + 3 мВ) |
± 20 | |||
Нестабильность выходного напряжения при изменении тока нагрузки, мВ |
50 |
± (0,000Шуст. + 3 мВ) |
± (0,000Шуст. + 5 мВ) |
± (0,0004иуст. + 1 мВ) |
± 50 | ||
Нестабильность выходного тока при изменении напряжения питания, мА |
20 |
± (0,0021уст. + 3 мА) |
± (0,0041уст. + 0,3 мА) |
± 50 | |||
Нестабильность выходного тока при изменении напряжения на нагрузке, мА |
20 |
± (0,0021уст. + 3 мА) |
± (0,0041уст. + 0,1 мА) |
± 200 |
± 150 |
± 100 | |
Количество выходов, шт |
1 |
1 |
1 |
2 |
2 |
2 | |
Интерфейс связи |
- |
RS-232 |
RS-232 |
- |
Характеристика |
Значение для модификации | ||||||
1550, 1550EXD |
1737 |
1747 |
1739 |
1900 |
1901 |
1902 | |
Напряжение питания |
115/230 В; 50/60 Гц |
120/220 В; 50/60 Гц |
115/230 В; 50/60 Гц |
110/220 В; 50/60 Гц |
230 В; 50 Гц | ||
Габаритные размеры (длина*ширина*высота), мм |
250x150x70 |
318x158x140 |
356x273x153 |
318x158x140 |
275x200x90 | ||
Масса, кг |
2 |
4,8 |
13,7 |
4 |
3,2 | ||
Рабочие условия применения:
|
от 0 до + 40 от 10 до 80 |
от 0 до + 40 до 75 |
от 0 до + 40 до 75 |
от 0 до + 40 до 80 |
где UycT. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока; е. м. р. - единица младшего разряда.

Таблица 2 - источников питания постоянного тока B&K PRECISION 1600
Характеристика |
Значение для модификации | ||||||||
1670А |
1671А |
1673 |
1685В |
1686А |
1687В |
1688В |
1693 |
1694 | |
Диапазон установки выходного напряжения, В |
0 - 30; 12 и 5 (фикс.) |
0 - 32; 5 (фикс.) |
1 - 60 |
3 - 14 |
1 - 36 |
1 - 18 |
1 - 15 |
1 - 30 | |
Диапазон установки выходного тока, А |
0 - 3 |
0 - 5 |
0 - 6; 3 (фикс.) |
0 - 5 |
0 - 12 |
0 - 10 |
0 - 20 |
0 - 60 |
0 - 30 |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В |
± (0,0Шуст. + 2 е.м.р.) |
± (0,00Шуст. + 3 е.м.р.) |
± (0,002иуст. + 3 е.м.р.) |
± 1,4 |
± (0,002иуст. + 3 е.м.р.) |
± (0,0Шуст. + 1 е.м.р.) | |||
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
± (0,011уст. + 2 е.м.р.) |
± (0,0011уст. + 3 е.м.р.) |
± (0,0021уст. + 3 е.м.р.) |
± 1,4 |
± (0,0021уст. + 3 е.м.р.) |
± (0,011уст. + 1 е.м.р.) | |||
Пульсации выходного напряжения, мВ |
5 |
1 |
5 |
10 |
5 |
40 | |||
Пульсации выходного тока, мА |
10 |
3 |
30 |
- |
30 |
Характеристика |
Значение для модификации | ||||||
1670А |
1671А |
1673 |
1685В |
1686А |
1687В 1688В |
1693 1694 | |
Нестабильность выходного напряжения при изменении напряжения питания, мВ |
± (0,0005иуст. + 10 мВ); ± 0,0Шуст. (фикс.) |
± (0,000Шуст. + 5 мВ) |
± 20 |
± 0,008Иуст. |
± 20 |
± (0,0005иуст. + 3 е.м.р.) | |
Нестабильность выходного напряжения при изменении тока нагрузки, мВ |
± (0,0005иуст. + 10 мВ); ± 0,0Шуст. (фикс.) |
± (0,0055иуст. + 10 мВ) |
± 50 |
± 0,008Иуст. |
± 50 |
± (0,00Шуст. + 5 е.м.р.) | |
Нестабильность выходного тока при изменении напряжения питания, мА |
± (0,0041уст. + 10 мА) |
± (0,0021уст. + 5 мА) |
± 50 |
± 50 | |||
Нестабильность выходного тока при изменении напряжения на нагрузке, мА |
± (0,0041уст. + 10 мА) |
± (0,0041уст. + 8 мА) |
± 100 |
± 100 | |||
Количество выходов, шт |
3 |
3 |
2 |
1 |
2 |
2 | |
Интерфейс связи |
- |
- |
USB |
- |
USB |
- | |
Напряжение питания |
115/230 В; 50/60 Гц |
115/230 В; 50/60 Гц |
100 - 240 В; 50/60 Гц |
115/230 В; 50/60 Гц |
100 - 240 В; 50/60 Гц |
100 - 240 В; 50/60 Гц | |
Габаритные размеры (длина*ширина*высота), мм |
242x216x124 |
310x230x170 |
208x200x90 |
292x216x124 |
208x200x90 |
360x220x110 | |
Масса, кг |
4,5 |
6,5 |
9 |
2,4 |
5,45 |
2,4 |
5,8 |
Рабочие условия применения:
|
от 0 до + 40 от 10 до 80 |
от + 10 до + 40 до 90 |
от 0 до + 40 до 80 |
от 0 до + 40 до 85 |
от 0 до + 40 до 80 |
от 0 до + 40 до 80 |
где UycT. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока; е. м. р. - единица младшего разряда.
Таблица 3 - источников питания постоянного тока B&K PRECISION 9100
Характеристика |
Значение для модификации | ||||||||
9171 |
9172 |
9173 |
9174 |
9181 |
9182 |
9183 |
9184 |
9185 | |
Диапазон установки выходного |
0 - 10; |
0 - 35; |
0 - 10; |
0 - 35; |
0 - 18; |
0 - 10; |
0 - 35; |
0 - 100; |
0 - 400; |
напряжения, В |
0 - 20 |
0 - 70 |
0 - 20 |
0 - 70 |
0 - 36 |
0 - 20 |
0 - 70 |
0 - 200 |
0 - 600 |
Диапазон установки выходного |
0 - 10; |
0 - 3; |
0 - 10; |
0 - 3; |
0 - 8; |
0 - 20; |
0 - 6; |
0 - 2; |
0 - 0,5; |
тока, А |
0 - 5 |
0 - 1,5 |
0 - 5 |
0 - 1,5 |
0 - 4 |
0 - 10 |
0 - 3 |
0 - 1 |
0 - 0,35 |
Пределы допускаемой основной |
± (0,0005иуст. |
± (0,0005иуст. |
± (0,0005иуст. |
± (0,0005иуст. |
± (0,0005иуст. |
± (0,0005иуст. |
± (0,0005иуст. |
± (0,0005иуст. |
± (0,0005иуст |
абсолютной погрешности воспроизведения напряжения постоянного тока, В |
+ 5 мВ ) |
+ 10 мВ) |
+ 5 мВ ) |
+ 10 мВ) |
+ 5 мВ) |
+ 5 мВ) |
+ 10 мВ) |
+ 50 мВ) |
+ 100 мВ) |
Пределы допускаемой основной |
± (0,0011уст. |
± (0,0011уст. |
± (0,0011уст. |
± (0,0011уст. |
± (0,0011уст. |
± (0,0011уст. |
± (0,0011уст. |
± (0,0011уст. |
± (0,0011уст. |
абсолютной погрешности |
+ 2 мА) |
+ 1 мА ) |
+ 2 мА) |
+ 1 мА) |
+ 2 мА) |
+ 5 мА) |
+ 2 мА) |
+ 1 мА) |
+ 0,1 мА) |
воспроизведения силы постоянного тока, А | |||||||||
Пульсации выходного напряжения, мВ |
0,35 |
0,5 |
0,35 |
0,5 |
0,35 |
0,35 |
0,5 |
1,5 |
4,5 |
Пульсации выходного тока, мА |
2 | ||||||||
Нестабильность выходного |
± (0,000Шуст. + 1 мВ) | ||||||||
напряжения при изменении напряжения питания, мВ | |||||||||
Нестабильность выходного |
± (0,000Шуст. + 1 мВ) | ||||||||
напряжения при изменении тока нагрузки, мВ | |||||||||
Нестабильность выходного тока |
± (0,00011уст. + 250 мкА) | ||||||||
при изменении напряжения питания, мА | |||||||||
Нестабильность выходного тока |
± (0,00011уст. + 250 мкА) | ||||||||
при изменении напряжения на нагрузке, мА | |||||||||
Температурный коэффициент для |
± (0,00005иуст. + 1 мВ) |
± |
± | ||||||
напряжения, /°С |
(0,00005иуст. |
(0,00005иуст | |||||||
+ 10 мВ) |
+ 20 мВ) |
Характеристика |
Значение для модификации | ||||||||
9171 |
9172 |
9173 |
9174 |
9181 |
9182 |
9183 |
9184 |
9185 | |
Температурный коэффициент для тока, /°С |
± (0,00011уст. + 3 мА) | ||||||||
Количество выходов, шт |
1 |
1 |
2 |
2 |
1 |
1 |
1 |
1 |
1 |
Интерфейс связи |
USB, LAN, GPIB, RS-232, RS-485 | ||||||||
Напряжение питания |
115/230 В; 47 - 63 Гц | ||||||||
Габаритные размеры (длина*ширина*высота), мм |
415x210x87 |
415x210x131 |
415x210x87 |
415x210x131 | |||||
Масса, кг |
7,7 |
10,5 |
7,7 |
12 |
11 |
10,5 | |||
Рабочие условия применения:
|
от 0 до + 40 до 75 |
где UycT. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока; е. м. р. - единица младшего разряда.
Таблица 4 - источников питания постоянного тока B&K PRECISION XLN
Характеристика |
Значение для модификации | ||
XLN15010 (-GL) |
XLN30052 (-GL) |
XLN60026 (-GL) | |
Диапазон установки выходного напряжения, В |
5 - 150 |
5 - 300 |
5 - 600 |
Диапазон установки выходного тока, А |
0,04 - 10,4 |
0,02 - 5,2 |
0,01 - 2,6 |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В |
± (0,0005Иуст. + 75 мВ) |
± (0,0005Иуст. + 150 мВ) |
± (0,0005Иуст. + 300 мВ) |
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
± (0,00051уст. + 10 мА) |
± (0,00051уст. + 5 мА) |
± (0,00051уст. + 2,6 мА) |
Характеристика |
Значение для модификации | ||
XLN15010 (-GL) |
XLN30052 (-GL) |
XLN60026 (-GL) | |
Пульсации выходного напряжения, мВ |
100 |
150 |
300 |
Пульсации выходного тока, мА |
40 |
30 |
20 |
Нестабильность выходного напряжения при изменении напряжения питания, мВ |
± 15 |
± 30 |
± 60 |
Нестабильность выходного напряжения при изменении тока нагрузки, мВ |
± 20 |
± 40 |
± 80 |
Нестабильность выходного тока при изменении напряжения питания, мА |
± 4 |
± 4 |
± 4 |
Нестабильность выходного тока при изменении напряжения на нагрузке, мА |
± 8 |
± 7 |
± 7 |
Количество выходов, шт |
1 | ||
Интерфейс связи |
USB, LAN (GPIB, RS-485) | ||
Напряжение питания |
100 - 240 В; 47 - 63 Гц | ||
Габаритные размеры (длина*ширина*высота), мм |
460x420x45 | ||
Масса, кг |
9 | ||
Рабочие условия применения:
|
от 0 до + 40 от 10 до 80 |
где UycT. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока; е. м. р. - единица младшего разряда.
