Номер по Госреестру СИ: 47107-11
47107-11 Источники питания постоянного тока
(B&K PRECISION серии 16XX)
Назначение средства измерений:
Источники питания постоянного тока B&K PRECISION серии 16XX моделей 1621А, 1623А, 1627А, 1652, 1665, 1666, 1667, 1672, 1696, 1697, 1698 (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится на переднюю панель источника питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИсточники питания постоянного тока B&K PRECISION серии моделей 1621А, 1623А, 1627А, 1652, 1665, 1666, 1667, 1672, 1696, 1697, 1698. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока B&K PRECISION серии моделей 1621А, 1623А, 1627А, 1652, 1665, 1666, 1667, 1672, 1696, 1697, 1698
Техническая документация компании «B&K Precision Corp.», США.
Поверка
Поверкаосуществляется по документу «Инструкция. Источники питания постоянного тока B&K PRECISION серии 16XX моделей 1621А, 1623А, 1627А, 1652, 1665, 1666, 1667, 1672, 1696, 1697, 1698 компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 25.04.2011 г.
Лист № 4 Всего листов 4 Основные средства поверки:
- система измерительная автоматизированная постоянного напряжения К6-10 (Регистрационный № 27520-04), диапазон измерений от 1 нВ до 1000 В, пределы допускаемой погрешности измерений ± 0,001 %;
- мультиметр В7-64/1 (Регистрационный № 16688-97), диапазон измерений от 1 мкВ до 1000 В, пределы допускаемой погрешности измерений ± 0,005 %;
- катушка электрического сопротивления Р310 (Регистрационный № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,02;
- милливольтметр В3-48А (Регистрационный № 4534-74), диапазон измерений от 0,3 мВ до 300 В, пределы допускаемой погрешности ± 2,5 %;
- мегаомметр М4100/3 (Регистрационный № 3424-73), диапазон измерений от 1 до 108 Ом, кл.т. 1,0.
Изготовитель
Компания «B&K Precision Corp.», США22820 Savi Ranch Parkway Yorba Linda, CA 92887 www.bkprecision.com, 714-921-9095.
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО Лайнтест»)Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6
Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А
Тел.: (495) 660-52-99, 956-55-05, Факс: (495) 350-25-39,
e-mail: info@linetest.ru
Испытательный центр
ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583 99 23, Факс: (495) 583-99-48
Конструктивно источник питания выполнен в металлическом корпусе, индикация выходных параметров осуществляется по жидкокристаллическим дисплеям, на передней панели расположены кнопки переключения режимов работы и клеммы для подключения нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают возможностями: работы в режиме стабилизации напряжения и в режиме стабилизации тока; плавной настройки выходного напряжения и тока; дистанционное управление; воспроизведения напряжения и силы постоянного тока по трем каналам для моделей 1652, 1672.

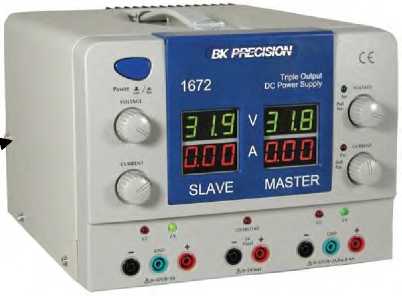

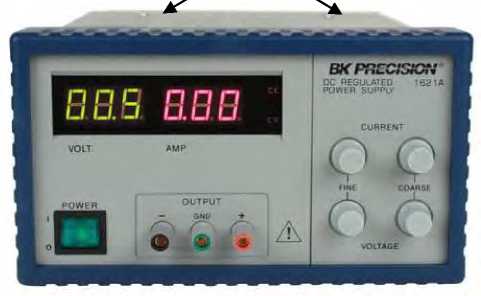

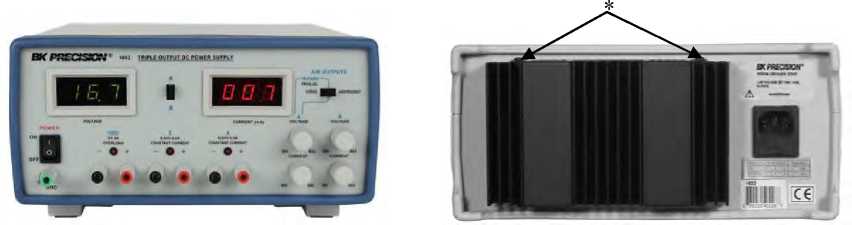

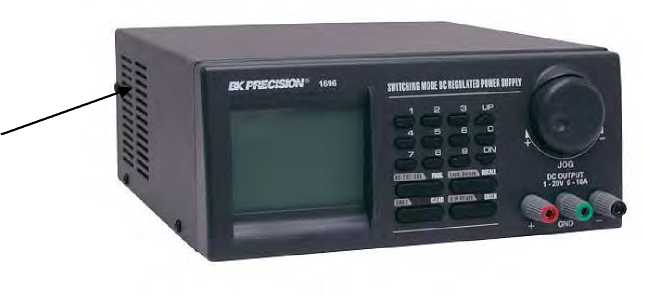

Внешний вид источников питания и схемы пломбировки от несанкционированного доступа приведены: для моделей 1621А, 1623А, 1627А, 1665, 1666, 1667 на рисунке 1; для модели 1652 на рисунке 2; для модели 1672 на рисунке 3; для моделей 1696, 1697, 1698 на рисунке 4
Рисунок 1
Рисунок 2
Рисунок 3
*
Рисунок 4
Примечание * - места пломбировки от несанкционированного доступа
В комплект поставки входят:
- источник питания постоянного тока B&K PRECISION 1621А или B&K PRECISION 1623А, или B&K PRECISION 1627А, или B&K PRECISION 1652, или B&K PRECISION 1665, или B&K PRECISION 1666, или B&K PRECISION 1667, или B&K PRECISION 1672, или B&K PRECISION 1696, или B&K PRECISION 1697, или B&K PRECISION 1698 - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.
источников питания приведены в таблицах 1 - 4.
Таблица | ||||
Модель |
Наименование характеристики | |||
Диапазон установки выходного напряжения, В |
Пределы допускаемой погрешности установки выходного напряжения |
Пределы допускаемой погрешности установки выходного напряжения, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В |
Пульсации выходного напряжения, мВ, не более | |
1621А |
от 0 до 18 |
± (0,02-U + 0,2 В) | ||
1623А |
от 0 до 60 |
± (0,0002^U + 3 мВ) |
1 | |
1627А |
от 0 до 30 |
± (0,02-U + 0,2 В) | ||
1652 |
5 (1 канал), от 0 до 24 (2, 3 каналы) |
± (0,05-U + 0,2 В) |
± 5 мВ (1 канал) ± (0,0001-U + 3 мВ) (2, 3 каналы) |
5 (1 канал) 1 (2, 3 каналы) |
1665 |
от 0 до 20 |
± (0,01-U + 0,02 В) | ||
1666 |
от 0 до 40 |
± (0,01-U + 0,2 В) |
± 20 мВ |
20 |
1667 |
от 0 до 60 | |||
1672 |
5 (2 канал), от 0 до 32 (1, 3 каналы) |
± (0,001-U + 0,3 В) |
± (0,0001-U + 5 мВ) |
5 |
1696 |
от 1 до 20 | |||
1697 |
от 1 до 40 |
± (0,015-U + 0,2 В) |
± 50 мВ |
1 |
1698 |
от 1 до 60 | |||
Примечание U - установленное напряжение |
Таблица 2
Модель |
Наименование характеристики | |||
Диапазон установки силы выходного тока, А |
Пределы допускаемой погрешности установки силы выходного тока |
Пределы допускаемой погрешности установки силы выходного тока, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В |
Пульсации выходного тока, мА, не более | |
1621А |
от 0 до 5 |
± (0,024 + 0,02 А) |
± (0,00024 + 3 мА) |
3 |
1623А |
от 0 до 1,5 | |||
1627А |
от 0 до 3 |
± (0,024 + 0,02 А) | ||
1652 |
4 (1 канал), от 0 до 0,5 (2, 3 каналы) |
± (0,0054 + 0,002 А) |
± (0,0024 + 6 мА) |
3 |
1665 |
от 0 до 10 |
± (0,0054 + 0,02 А) |
- |
- |
1666 |
от 0 до 5 | |||
1667 |
от 0 до 3,3 | |||
1672 |
от 0 до 3 |
± (0,0014 + 0,03 А) |
0,0024 + 5 мА |
1 |
1696 |
от 0 до 10 |
± (0,0154 + 0,02 А) |
- |
- |
1697 |
от 0 до 5 | |||
1698 |
от 0 до 3,3 | |||
Примечание I - установленная сила тока |
Таблица 3
Модель |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
1621А, 1623А, 1627А |
270 х 205 х 115 |
7,4 |
1651А, 1652 |
264 х 298 х 140 |
4,8 |
1665, 1666, 1667 |
275 х 205 х 115 |
3 |
1672 |
310 х 230 х 170 |
5,7 |
1696, 1697, 1698 |
215 х 193 х 98 |
3 |
Таблица 4
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 198 до 242 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % |
от 15 до 25 до 75 |
