Характеристика

Значение

Число входных аналоговых каналов

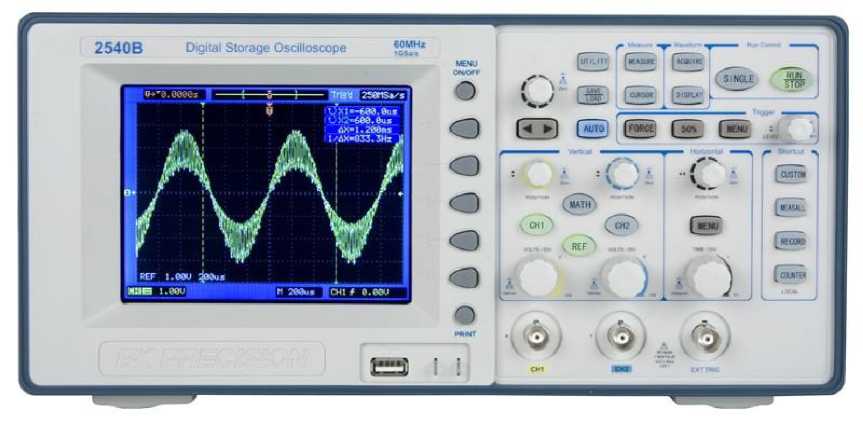

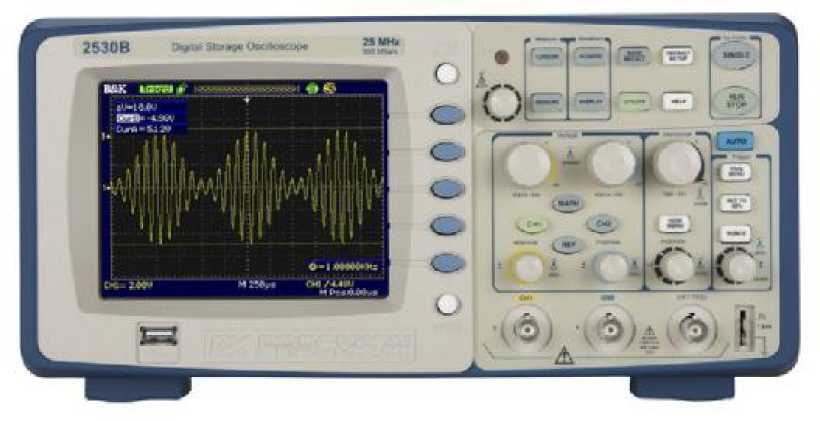

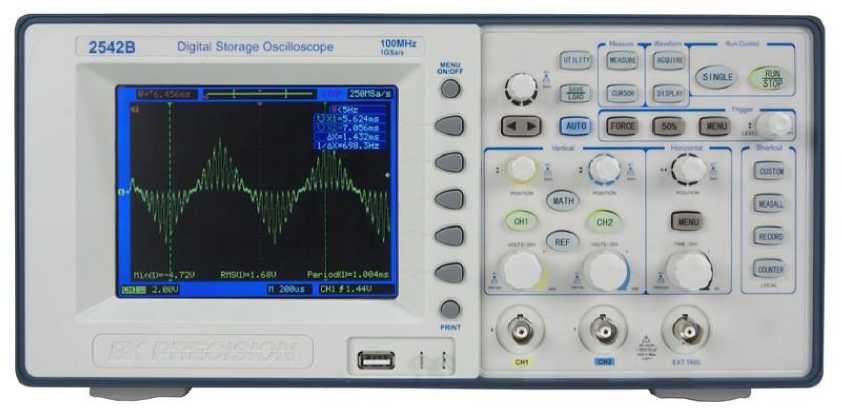

2530B, 2532B, 2540B, 2542B,

2540B-GEN,    2542B-GEN,

2552, 2554, 2556, 2558

2

2553, 2555, 2557, 2559

4

Максимальная       частота

дискретизации

2530B, 2532B

500 МГц на канал

2540B, 2542B, 2540B-GEN, 2542B-GEN, 2552, 2553, 2554, 2555, 2556, 2557, 2558, 2559

1 ГГц на канал

Длина записи

2530B, 2532B, 2540B, 2542B,

2540B-GEN, 2542B-GEN

16000 точек канал

2552, 2553, 2554, 2555, 2556,

2557, 2558, 2559

12000 точек канал

Канал вертикального отклонения

Входной импеданс

2530B, 2532B

1 МОм ± 2 %/16 ± 3 пФ

2540B, 2542B, 2540B-GEN,

2542B-GEN

1 МОм/18 пФ

2552, 2553, 2554, 2555

1 МОм ± 2 %/13 ± 3 пФ

2556, 2557, 2558, 2559

1 МОм ± 2 %/13 ± 3 пФ;

50 Ом ± 2 %

Максимальное входное напряжение

5 В (по входу 50 Ом);

400 В (по входу 1 МОм)

Разрешение по вертикали

8 бит

Диапазон установки коэффициентов отклонения (Ко)

2530B, 2532B

от 2 мВ/дел до 10 В/дел

2540B, 2542B, 2540B-GEN,

2542B-GEN

от 2 мВ/дел до 5 В/дел

2552, 2553, 2554, 2555, 2556,

2557, 2558, 2559

от 2 мВ/дел до 10 В/дел

Пределы       допускаемой

абсолютной    погрешности

коэффициентов отклонения на постоянном токе

2530B, 2532B, 2540B, 2542B,

2540B-GEN, 2542B-GEN

± (0,04x8 [дел]хК_О [В/дел]) при КО = 2 мВ/дел и 5 мВ/дел;

± (0,03x8 [дел]хК_О [В/дел]) при остальных К_О

2552, 2553, 2554, 2555, 2556,

2557, 2558, 2559

± (0,04x8 [дел]хК_О [В/дел]) при КО = 2 мВ/дел;

± (0,03x8 [дел]хК_О [В/дел]) при остальных К_О

Время нарастания переходной характеристики, не более

2530В

14 нс

2532B

8,8 нс

2540B, 2540B-GEN

5,83 нс

2542B, 2542B-GEN, 2554, 2555

3,5 нс

2552, 2553

5 нс

2556, 2557

1,8 нс

2558, 2559

1,2 нс

Полоса   пропускания   по

уровню минус 3 дБ, не менее

2530В

25 МГц

2532B

40 МГц

2540B, 2540B-GEN

60 МГц

2542B, 2542B-GEN, 2554, 2555

100 МГц

Характеристика

Значение

2552, 2553

70 МГц

2556, 2557

200 МГц

2558, 2559

300 МГц

Канал горизонтального отклонения

Диапазон          установки

коэффициентов развертки (К_Р)

2530В

от 25 нс/дел до 50 с/дел

2532B

от 10 нс/дел до 50 с/дел

2540B, 2542B, 2540B-GEN,

2542B-GEN

от 2 нс/дел до 50 с/дел

2552,2553

от 5 нс/дел до 50 с/дел

2554, 2555, 2556, 2557

от 2,5 нс/дел до 50 с/дел

2558,2559

от 1 нс/дел до 50 с/дел

Пределы       допускаемой

относительной погрешности частоты         внутреннего

опорного генератора

± 100Х10’⁶

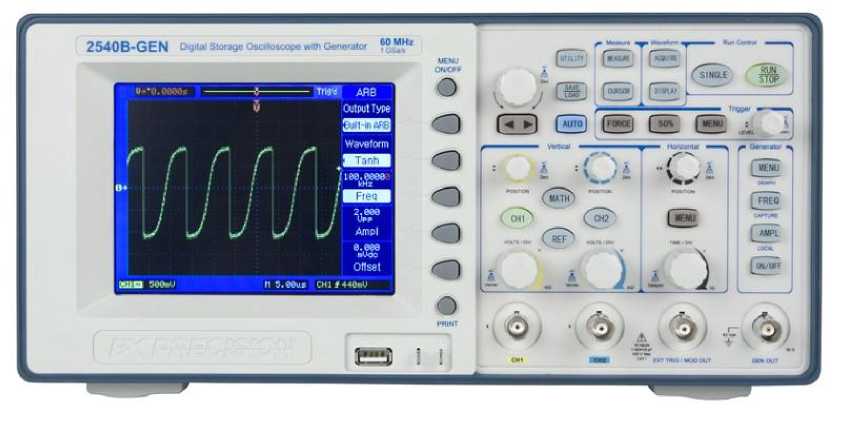

Встроенный генератор сигналов произвольной/специальной формы (модификации 2540B-GEN, 2542B-GEN)

Диапазон             частот

воспроизводимых сигналов

синусоидальный

от 0,001 Гц до 20 МГц (2540B-GEN);

от 0,001 Гц до 40 МГц (2542B-GEN);

прямоугольный

от 0,001 Гц до 20 МГц

импульсный

от 0,001 Гц до 1 МГц

произвольной/ специальной формы

от 0,001 Гц до 1 МГц

Амплитуда воспроизводимых сигналов

При частотах до 20 МГц:

от 2 мВ до 20 В (без нагрузки); от 1 мВ до 10 В (нагрузка 50 Ом) При частотах свыше 20 МГц:

от 2 мВ до 6 В (без нагрузки); от 1 мВ до 3 В (нагрузка 50 Ом)

Общие технические характеристики

Напряжение и частота сети электропитания

От 100 до 240 В при частоте 45 - 440 Гц

Габаритные размеры

2530B, 2532B

305x160x133 мм

2540B, 2542B, 2540B-GEN,

2542B-GEN

320x156,5x123 мм

2552, 2553, 2554, 2555, 2556,

2557, 2558, 2559

358x156x118 мм

Масса

2530B, 2532B

2,3 кг

2540B, 2542B, 2540B-GEN,

2542B-GEN

2,81 кг

2552, 2554, 2556, 2558

4,3 кг

2553, 2555, 2557, 2559

4,5 кг

Рабочие условия применения:

• - температура окружающего воздуха

• -  относительная влажность воздуха

2530B, 2532B, 2553, 2555,

2556, 2557, 2558, 2559

от + 10 до + 40 °С; до 85 % при 40 °С

2540B, 2542B, 2540B-GEN,

2542B-GEN

от 0 до + 40 °С; до 80 % при 30 °С
