Номер по Госреестру СИ: 47108-11
47108-11 Источники питания постоянного тока
(B&K PRECISION серии 91XX)
Назначение средства измерений:
Источники питания постоянного тока B&K PRECISION серии 91XX моделей 9110, 9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153 (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Внешний вид.
Источники питания постоянного тока
Рисунок № 7
Внешний вид.
Источники питания постоянного тока
Рисунок № 8
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель источника питания графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИсточники питания постоянного тока B&K PRECISION серии 91XX моделей 9110, 9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока B&K PRECISION серии 91XX моделей 9110, 9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153
Техническая документация компании «B&K Precision Corp.», США.
Поверка
Поверкаосуществляется по документу «Инструкция. Источники питания постоянного тока B&K PRECISION серии 91XX моделей 9110, 9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153 компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 25.04.2011 года.
Основные средства поверки:
-
- вольтметр - калибратор постоянного напряжения В2-43 (Регистрационный номер 30362-05), диапазон измерений от 1 нВ до 1000 В, пределы допускаемой погрешности измерений ± 0,001 %;
-
- мультиметр В7-64/1 (Регистрационный номер 16688-97), диапазон измерений от 1 мкВ до 1000 В, пределы допускаемой погрешности измерений ± 0,005 %;
-
- катушка электрического сопротивления Р310 (Регистрационный номер 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,02, Imax = 55 А;
-
- милливольтметр В3-48А (Регистрационный номер 4534-74), диапазон измерений от 0,3 мВ до 300 В, пределы допускаемой погрешности ± 2,5 %;
-
- мегаомметр М4100/3 (Регистрационный номер 3424-73), диапазон измерений от 1 до 108 Ом, кл.т. 1,0.
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО Лайнтест»)Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6 Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А Тел.: (495) 660-52-99, 956-55-05
Факс: (495) 350-25-39 e-mail: info@linetest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно-исследовательский испытательный институт Министерства обороны Российской Федерации»(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России») 141006, Московская область, г. Мытищи, ул. Комарова, 13 Тел.: (495) 583 99 23
Факс: (495) 583-99-48
Конструктивно источник питания выполнен в металлическом корпусе, индикация выходных параметров осуществляется по жидкокристаллическим дисплеям, на передней панели расположены кнопки переключения режимов работы и клеммы для подключения нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают возможностями: работы в режиме стабилизации напряжения и в режиме стабилизации тока; плавной настройки выходного напряжения и тока; воспроизведения напряжения и силы постоянного тока по трем каналам для моделей 9130.

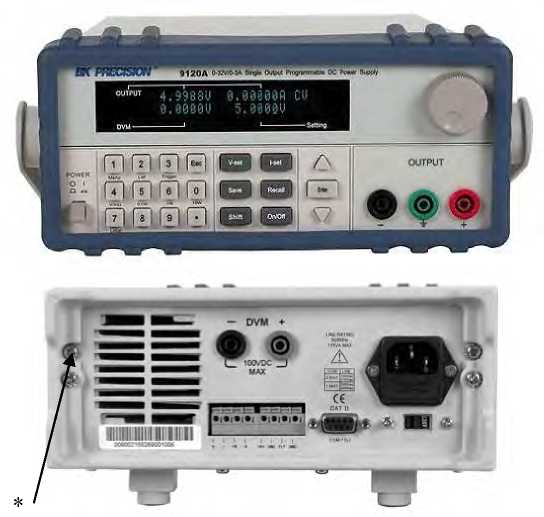

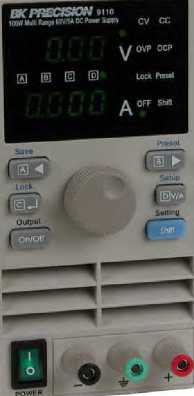

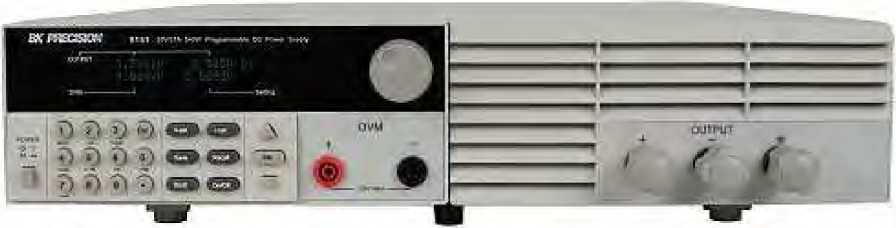

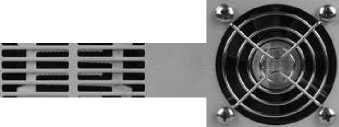

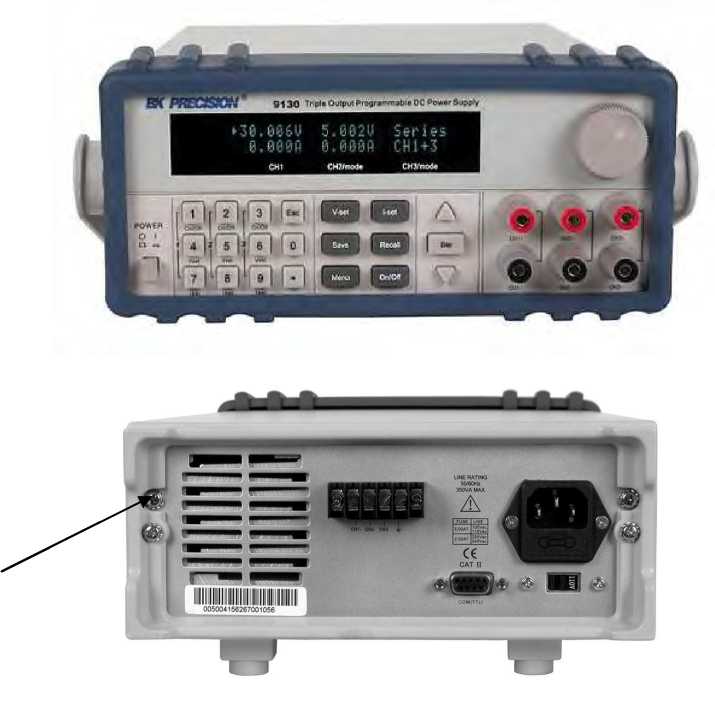

Внешний вид источников питания, а также схемы пломбировки от несанкционированного доступа приведены: для модели 9110 на рисунке 1; для моделей 9120А, 9121А, 9122А, 9123А, 9124 на рисунке 2; для моделей 9130 на рисунке 3; для моделей 9150, 9151, 9152, 9153 на рисунке 4.
На лицевой панели приборов название «B&K PRECISION» стилизовано в «B+K PRECISION».
Рисунок 1
Рисунок 2
*
Рисунок 3
Рисунок 4

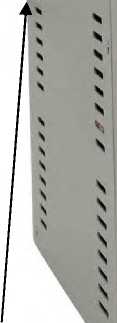

Примечание * - места пломбировки от несанкционированного доступа
источников питания приведены в таблицах 1 - 4.
Таблица 1
Модель |
Диапазон установки выходного напряжения, В |
Пределы допускаемой погрешности установки выходного напряжения, % |
Пределы допускаемой погрешности установки выходного напряжения, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В |
Пульсации выходного напряжения, мВ, не более |
9110 |
от 0,01 до 60 |
± (0,0005/U + 10 мВ) |
± (0,0001-U + 3 мВ) |
2 |
9120А |
от 0,0005 до 32 |
± (0,0003/U + 3 мВ) |
± (0,0001-U + 1 мВ) |
4 |
9121А |
от 0,0005 до 20 |
3 | ||
9122А |
от 0,0005 до 60 |
± (0,0003/U + 6 мВ) |
± (0,0001/U + 2 мВ) |
5 |
9123А |
от 0,0005 до 30 |
± (0,0003/U + 3 мВ) |
± (0,0001-U + 1 мВ) |
4 |
9124 |
от 0,002 до 72 |
± (0,0003/U + 6 мВ) |
5 | |
9130 |
от 0,001 до 30 (1, 2 каналы) |
± (0,0003/U + 10 мВ) |
± (0,0001-U + 3 мВ) |
3 |
от 0,001 до 5 (3 канал) | ||||
9150 |
от 0,0001 до 5,2 |
± (0,0002/U + 2 мВ) |
± (0,0002-U + 0,1 мВ) |
4 |
9151 |
от 0,001 до 20 |
± (0,0002/U + 6 мВ) |
± (0,0002-U + 1 мВ) | |
9152 |
от 0,001 до 30 | |||
9153 |
от 0,001 до 60 |
± (0,0002/U + 12 мВ) |
5 | |
Примечание: U - воспроизводимое напряжение. |
Таблица 2
Модель |
Диапазон установки силы выходного тока, А |
Пределы допускаемой погрешности установки силы выходного тока, % |
Пределы допускаемой погрешности установки силы выходного тока, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В |
Пульсации выходного тока, мА, не более |
9110 |
от 0,001 до 5 |
± (0,002-1 + 2 мА) |
± (0,001-1 + 2 мА) |
5 |
9120А |
от 0,0001 до 3 |
± (0,0005-1 + 2 мА) |
± (0,0005-1 + 0,1 мА) |
3 |
9121А |
от 0,0001 до 5 | |||
9122А |
от 0,0001 до 2,5 |
± (0,0005-1 + 1,5 мА) |
± (0,0005-1 + 0,05 мА) | |
9123А |
от 0,0001 до 5 |
± (0,0005-1 + 2,5 мА) |
± (0,0005-1 + 0,1 мА) |
4 |
9124 |
от 0,0001 до 1,2 |
± (0,0005-1 + 1 мА) |
± (0,0005-1 + 0,05 мА) |
3 |
9130 |
от 0,001 до 3 |
± (0,001-1 + 5 мА) |
± (0,001-1 + 3 мА) |
- |
9150 |
от 0,001 до 60 |
± (0,001-1 + 30 мА) |
± (0,001-1 + 1 мА) |
15 |
9151 |
от 0,001 до 27 |
± (0,001-1 + 15 мА) |
± (0,0001-1 + 1 мА) |
5 |
9152 |
от 0,001 до 18 | |||
9153 |
от 0,0001 до 9 |
± (0,001-1 + 10 мА) |
3 | |
Примечание: I - воспроизводимая сила тока. |
Таблица 3
Модель |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
9110 |
282 х 88 х 175 |
2,65 |
9120А, 9121А, 9124, 9130 |
354,6 х 214,5 х 88,2 |
9 |
9122А, 9123А |
9,6 | |
9150, 9151, 9152, 9153 |
458,9 х 429 х 88,2 |
29 |
Таблица 4
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 198 до 242 |
Рабочие условия эксплуатации:
|
от 15 до 25 до 75 |
