Номер по Госреестру СИ: 46937-11
46937-11 Источники питания постоянного тока
(B&K PRECISION серии 17XX мод. 1710А, 1711А, 1730А, 1740В, 1744А, 1746B)
Назначение средства измерений:
Источники питания постоянного тока B&K PRECISION серии 17XX моделей 1710А, 1711А, 1730А, 1740В, 1744А, 1746B (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель источника питания графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИсточники питания постоянного тока B&K PRECISION серии 17XX моделей 1710А, 1711А, 1730А, 1740В, 1744А, 1746B компании «B&K Precision Corp.», США. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока B&K PRECISION серии 17XX моделей 1710А, 1711А, 1730А, 1740В, 1744А, 1746B
Техническая документация компании «B&K Precision Corp.», США.
Поверка
Поверкаосуществляется по документу «Инструкция. Источники питания постоянного тока B&K PRECISION серии 17XX моделей 1710А, 1711А, 1730А, 1740В, 1744А, 1746B, компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 11 апреля 2011 года.
Основные средства поверки:
-
- мегаомметр Ф4100/3 (Регистрационный № 3424-73), предел измерений электрического сопротивления до 2500 МОм, кл.т. 1,0;
-
- вольтметр - калибратор постоянного напряжения В2-43 (Регистрационный № 30362-10), диапазон измерений от 1 нВ до 1000 В, пределы допускаемой относительной погрешности измерений ± 0,001 %;
-
- мультиметр В7-64/1 (Регистрационный № 16688-97), диапазон измерений напряжений до 1250 В, пределы допускаемой погрешности измерений ± (0,004 0,005) %);
-
- катушка электрического сопротивления Р310 (Регистрационный № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,01;
-
- милливольтметр В3-48А (Регистрационный № 4534-74), (диапазон измерений от 0,3 мВ до 300 В, пределы допускаемой погрешности ± 2,5 %).
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно-исследовательский испытательный институт Министерства обороны Российской Федерации»(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583 99 23
Факс: (495) 583-99-48
Конструктивно источник питания выполнен в металлическом корпусе, индикация выходных параметров осуществляется по двум стрелочным индикаторам, на передней панели расположены кнопки переключения режимов работы и клеммы для подключения нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают следующими функциональными возможностями: работы в режиме стабилизации напряжения и в режиме стабилизации тока; плавной настройки выходного напряжения и тока; воспроизведения напряжения и силы постоянного тока.

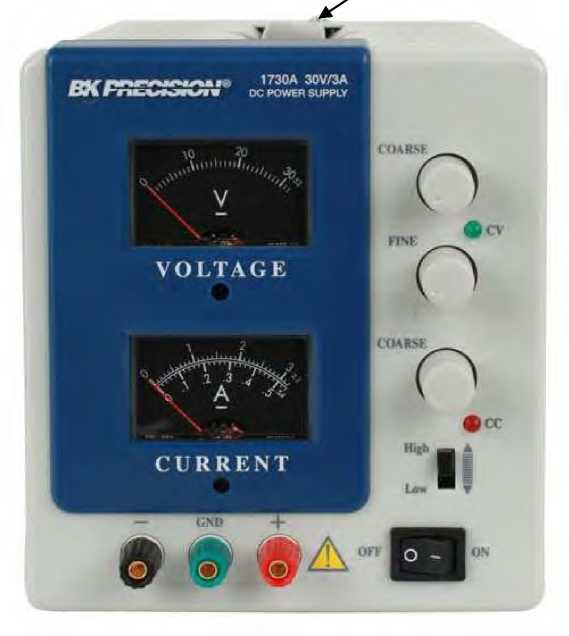

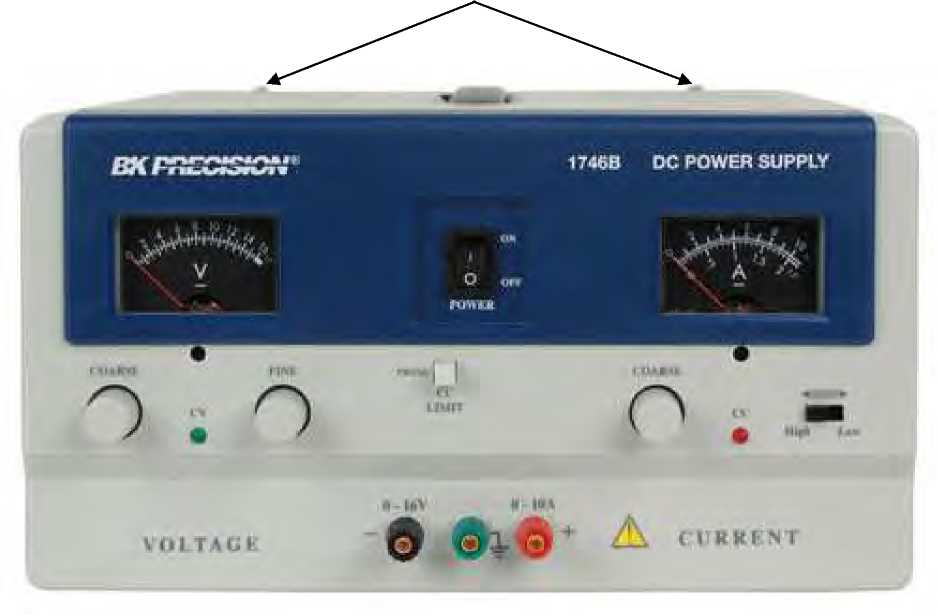

Внешний вид источников питания и схемы пломбировки от несанкционированного доступа моделей 1710A, 1711A, 1730A приведен на рисунке 1, моделей 1740B, 1744A, 1746B - на рисунке 2.
Рисунок 1
*
Рисунок 2
Примечание * - места пломбировки от несанкционированного доступа.
источников питания приведены в таблицах 1 - 5.
Таблица 1
Модель |
Диапазон установки выходного напряжения, В |
Пределы допускаемой приведенной к верхнему пределу диапазона погрешности установки выходного напряжения, % |
Пределы допускаемой погрешности установки выходного напряжения, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В |
Пульсации выходного напряжения, мВ, не более |
1710А |
от 0 до 30 |
± 2,5 |
± (0,0001-U + 3 мВ) |
1 |
1730A | ||||
1711А |
от 0 до 60 | |||
1740B |
± (0,002/U + 2 мВ) | |||
1744A |
от 0 до 35 | |||
1746B |
от 0 до 16 | |||
Примечание U - установленное напряжение |
Лист № 3
Всего листов 5 Таблица 2
Модель |
Диапазон установки силы выходного тока, А |
Пределы допускаемой приведенной к верхнему пределу диапазона погрешности установки силы выходного тока, % |
Пределы допускаемой погрешности установки силы выходного тока, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В |
Пульсации выходного тока, мА, не более |
1710А |
от 0 до 1 |
± 2,5 |
± (0,002-1 + 3 мА) |
3 |
1730A |
от 0 до 3 | |||
1711А |
от 0 до 2 | |||
1740B |
от 0 до 4 |
± (0,004-1 + 5 мА) | ||
1744A |
от 0 до 10 | |||
1746B | ||||
Примечание I - установленная сила тока |
Таблица 3
Модель |
Пределы допускаемой погрешности установки силы выходного напряжения, вызванной изменением тока нагрузки в режиме стабилизации напряжения |
Пределы допускаемой погрешности установки силы выходного тока, вызванной изменением напряжения на нагрузке в режиме стабилизации тока |
1710А |
± (0,0001-U+3 мВ) |
± (0,0024+3 мА) |
1730A | ||
1711А | ||
1740B |
± (0,0004/U+2 мВ) |
± (0,0044+5 мА) |
1744A | ||
1746B |
Таблица 4
Модель |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
1710А |
318 х 140 х 158 |
3,6 |
1730A |
4,7 | |
1711А |
5,4 | |
1740B |
381 х 267 х 145 |
10,4 |
1744A |
12,3 | |
1746B |
9 |
Таблица 5
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 198 до 242 |
Рабочие условия эксплуатации:
|
от 15 до 25 до 80 |
