Номер по Госреестру СИ: 46936-11
46936-11 Источники питания постоянного тока
(B&K PRECISION серии 17XX мод. 1715А, 1735А, 1743B, 1745А, 1760А, 1761, 1762, 1770, 1785B, 1786B, 1787B, 1788, 1790, 1791, 1794, 1795, 1796)
Назначение средства измерений:
Источники питания постоянного тока B&K PRECISION серии 17XX моделей 1715А, 1735А, 1743B, 1745А, 1760А, 1761, 1762, 1770, 1785B, 1786B, 1787B, 1788, 1790, 1791, 1794, 1795, 1796 (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Внешний вид.
Источники питания постоянного тока
Рисунок № 7
Внешний вид.
Источники питания постоянного тока
Рисунок № 8
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель источника питания графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИсточники питания постоянного тока B&K PRECISION серии 17XX моделей 1715А, 1735А, 1743B, 1745А, 1760А, 1761, 1762, 1770, 1785B, 1786B, 1787B, 1788, 1790, 1791, 1794, 1795, 1796 компании «B&K Precision Corp.», США. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока B&K PRECISION серии 17XX моделей 1715А, 1735А, 1743B, 1745А, 1760А, 1761, 1762, 1770, 1785B, 1786B, 1787B, 1788, 1790, 1791, 1794, 1795, 1796
Техническая документация компании «B&K Precision Corp.», США.
Поверка
Поверкапроводится по документу «Источники питания постоянного тока B&K PRECISION серии 17XX моделей 1715А, 1735А, 1743B, 1745А, 1760А, 1761, 1762, 1770, 1785B, 1786B, 1787B, 1788, 1790, 1791, 1794, 1795, 1796 компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 11 апреля 2011 года.
Основные средства поверки:
-
- мегаомметр Ф4100/3 (Регистрационный № 3424-73), предел измерений электрического сопротивления до 2500 МОм, кл.т. 1,0;
-
- вольтметр - калибратор постоянного напряжения В2-43 (Регистрационный № 30362-10), диапазон измерений от 1 нВ до 1000 В, пределы допускаемой относительной погрешности измерений ± 0,001 %;
-
- мультиметр В7-64/1 (Регистрационный № 16688-97), диапазон измерений напряжений
до 1250 В, пределы допускаемой погрешности измерений ± (0,004 0,005) %);
-
- катушка электрического сопротивления Р310 (Регистрационный № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,01;
-
- милливольтметр В3-48А (Регистрационный № 4534-74), (диапазон измерений от 0,3 мВ до 300 В, пределы допускаемой погрешности ± 2,5 %).
Лист № 6 Всего листов 6
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО Лайнтест»)Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6
Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А
Тел.: (495) 660-52-99, 956-55-05
Факс: (495) 350-25-39
e-mail: info@linetest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно-исследовательский испытательный институт Министерства обороны Российской Федерации»(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583 99 23
Факс: (495) 583-99-48
Конструктивно источник питания выполнен в металлическом корпусе, индикация выходных параметров осуществляется по жидкокристаллическим дисплеям, на передней панели расположены кнопки переключения режимов работы и клеммы для подключения нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают возможностями: работы в режиме стабилизации напряжения и в режиме стабилизации тока; плавной настройки выходного напряжения и тока; воспроизведения напряжения и силы постоянного тока по двум каналам для модели 1770, по трем каналам для моделей 1760А, 1761, 1762.

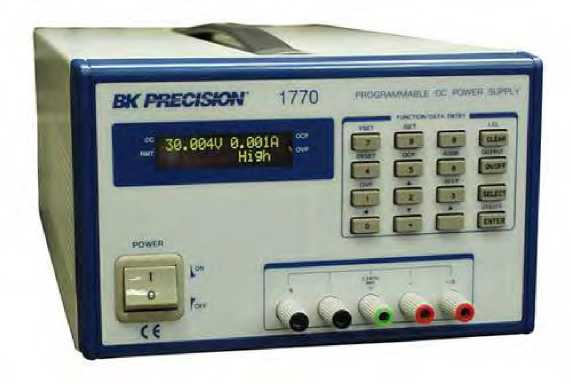

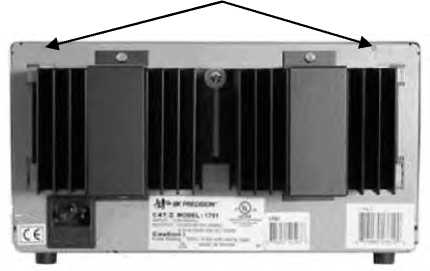

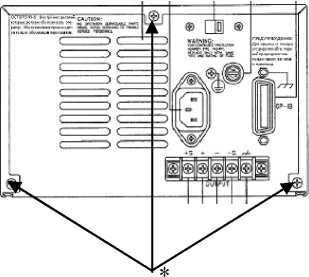

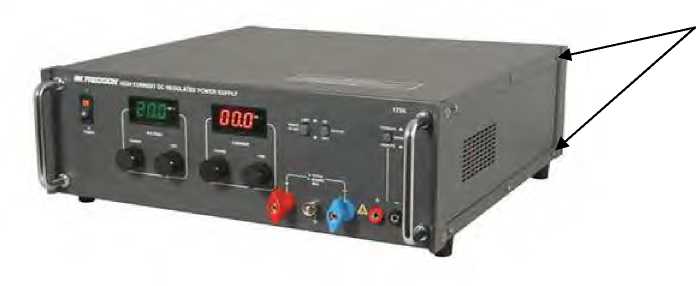

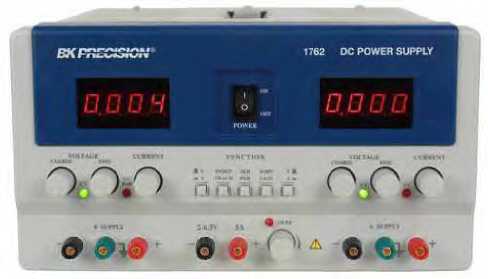

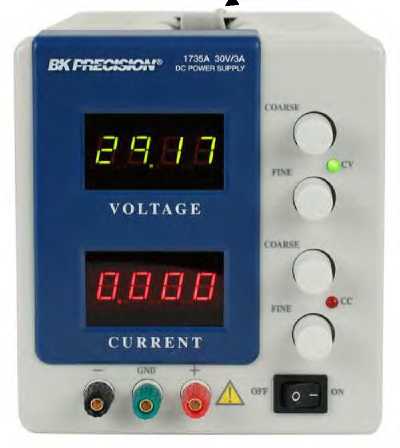

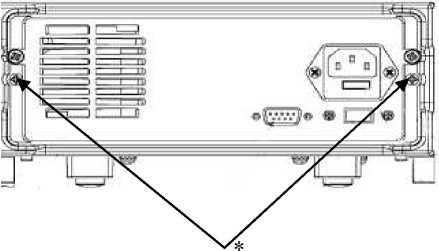

Внешний вид источников питания и схемы пломбировки от несанкционированного доступа приведены: для моделей 1715A, 1735A на рисунке 1; для моделей 1743B, 1745A, 1760A, 1761, 1762 на рисунке 2; для модели 1770 на рисунке 3; для моделей 1785B, 1786B, 1787B, 1788 на рисунке 4; для моделей 1790, 1791, 1794, 1795, 1796 на рисунке 5.
•*
Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
Примечание * - места пломбировки от несанкционированного доступа
источников питания приведены в таблицах 1 - 5.
