Номер по Госреестру СИ: 51909-12
51909-12 Спектрометры рентгенофлуоресцентные энергодисперсионные
(БРА-135)
Назначение средства измерений:
Спектрометр рентгенофлуоресцентный энергодисперсионный БРА-135 далее - спектрометр) предназначен для измерения содержания химических элементов в твердых, жидких и порошкообразных образцах в диапазоне от натрия (Z=11) до урана (Z=92) рентгеноспектральным методом.
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 27.11.2017
Номер записи - 141606
ID в реестре СИ - 364006
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - НПП "Буревестник", ОАО
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2768 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Внешние воздействия" (ТК 341)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные энергодисперсионные (БРА-135)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений НПП "Буревестник", ОАО
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18096-99 01.06.2009 |
Анализаторы вольтамперометрические, АВА-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
22824-03 01.06.2013 |
Миллиосмометры-криоскопы термоэлектрические, МТ-5 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
22824-09 01.06.2014 |
Миллиосмометры-криоскопы термоэлектрические, МТ-5 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
24772-03 01.05.2008 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
27337-04 01.08.2009 |
Дозаторы автоматические четырехканальные, ДОЗАТРОН-08 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
28236-04 01.12.2009 |
Анализаторы вольтамперометрические, АВА-3 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
28236-09 06.02.2020 |
Анализаторы вольтамперометрические, АВА-3 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
31298-06 01.04.2011 |
Анализаторы рентгеновские энергодисперсионные, БРА-18 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
2 года | |
|
31298-08 05.12.2018 |
Анализаторы рентгеновские энергодисперсионные, БРА-18 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
31927-06 01.07.2011 |
Дифрактометры рентгеновские, ДРОН-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
2 года | |
|
31927-11 11.03.2021 |
Дифрактометры рентгеновские, ДРОН-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
32301-06 01.09.2011 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
32301-08 01.08.2013 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
32301-13 11.07.2018 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
32544-06 01.10.2011 |
Анализаторы серы волнодисперсионные, АСВ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
34723-07 |
Спектрометры портативные аналитические рентгеновские коротковолновые, СПАРК-1-2М НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
40594-09 01.07.2014 |
Дифрактометры рентгеновские, ДРОН 8 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
40594-14 22.07.2019 |
Дифрактометры рентгеновские, ДРОН-8 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
42902-09 01.01.2015 |
Анализаторы рентгенофлуоресцентные, АРФ-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
46001-10 20.11.2021 |
Анализаторы серы волнодисперсионные, АСВ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
46080-11 |
Приборы эмиссионные спектральные, ЭМИС НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
51115-12 11.09.2017 |
Анализаторы спектральные, ЭМИС-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
51909-12 27.11.2017 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, БРА-135 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
56571-14 20.02.2019 |
Дифрактометры рентгеновские, ДРОН-7М НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
56937-14 28.03.2019 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, БРА-135F НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Спектрометры рентгенофлуоресцентные энергодисперсионные (БРА-135)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Спектрометры рентгенофлуоресцентные энергодисперсионные (БРА-135)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение предназначено для управления спектрометром, сбора, обработки и хранения полученных данных.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей компьютера.
Идентификационные данные ПО спектрометра приведены в таблице 1.
Программное обеспечение является метрологически значимым, поскольку определяет процесс управления спектрометром и алгоритм проведения измерений на нем.
Уровень защиты ПО - «С» по МИ 3286-2010.
Таблица 1 Идентификационные данные ПО спектрометра.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программный комплекс «КЭДА-W БРА-135» |
«КЭДА-W БРА-135» |
2.0.0.13 |
0xA01FF7BC |
CRC32 Poly:0x04C11DB7 Init:0xFFFFFFFF RefIn:True Re-fOut:True Xo-rOut:0xFFFFFFFF |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку спектрометра, фотохимическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерений приведены в разделе 10 руководства по эксплуатации Яб1.211.107 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным энергодисперсионным БРА-135Технические условия ТУ 4434-083-00227703-2012
Поверка
Поверкаосуществляется по методике поверки в составе руководства по эксплуатации Яб1.211.107 РЭ (раздел 13), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в сентябре 2012 г.
Основные средства поверки - государственные стандартные образцы массовой доли олова в твердой основе ГСО 6643-93, массовой доли железа в твердой основе ГСО 6597-93, состава соды кальцинированной технической марки Б ГСО 8548-2004* или иные стандартные образцы с метрологическими характеристиками не хуже указанного.
* Методика подготовки ГСО 8548-2004 к поверке описана в приложении Д руководства по эксплуатации Яб1.211.107 РЭ. Приготовленный по указанной методике образец входит в комплект принадлежностей спектрометра и имеет обозначение «КО Na».
Принцип действия спектрометра основан на возбуждении флуоресцентного излучения атомов исследуемого образца излучением рентгеновской трубки. Флуоресцентное излучение от образца попадает в полупроводниковый SDD детектор, где кванты различной энергии преобразуются в электрические импульсы, амплитуды которых пропорциональны энергии этих квантов. С помощью аналого-цифрового преобразователя последовательность электрических импульсов различных амплитуд преобразуется в энергетический спектр флуоресцентного излучения образца.
Управление спектрометром, обработка спектра и вычисление концентраций производится с использованием программного комплекса «КЭДА-W БРА-135», предустановленного в блоке управления и сбора данных, который в свою очередь входит в состав блока аналитического. Установочный файл программного комплекса находится на СD диске, входящем в комплект поставки.
Спектрометр представляет собой стационарный прибор. Управление прибором, обработка спектра и автоматическое вычисление концентраций производится с помощью ПК.
Внешний вид спектрометра с указанием мест пломбировки от несанкционированного доступа представлен на рисунках 1, 2.

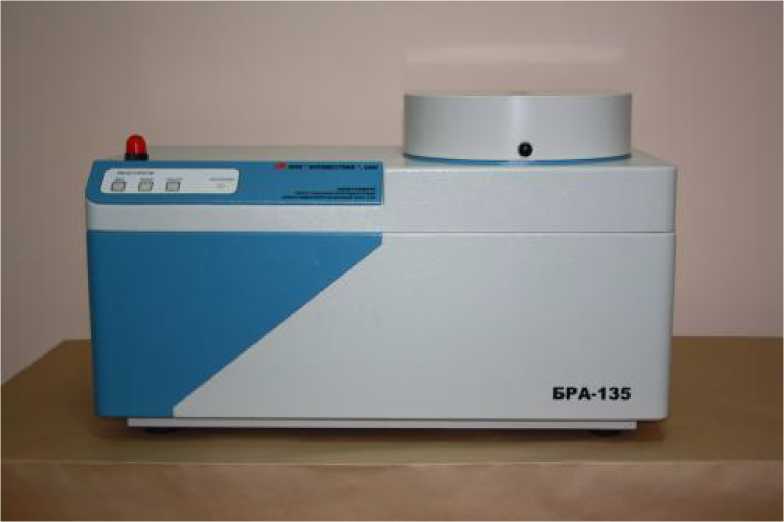

Рисунок 1 - Спектрометр рентгенофлуоресцентный энергодисперсионный БРА-135 внешний вид

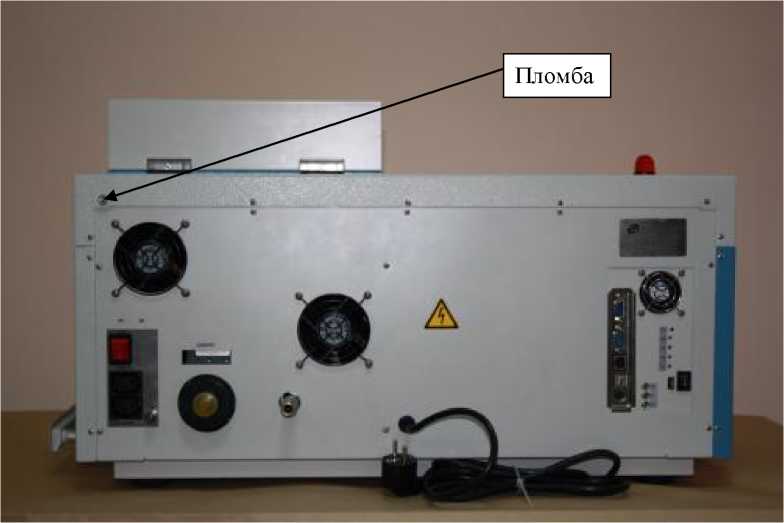

Рисунок 2 - Спектрометр рентгенофлуоресцентный энергодисперсионный БРА-135 с указанием мест пломбировки от несанкционированного доступа.
Комплектность спектрометра приведена в таблице 3. Таблица 3.
|
Наименование составных частей |
Обозначение документа |
Количество |
|
Блок аналитический |
Яб2.390.696 |
1 шт. |
|
Система вакуумная |
Яб5.885.078 | |
|
Клавиатура PS/2 |
1 | |
|
Монитор LCD 20” (VGA) |
1 | |
|
Манипулятор оптический «Мышь» PS/2 |
1 | |
|
Комплект запасных частей, инструмента и принадлежностей согласно ведомости Яб 1.211.107 ЗИ |
- |
1 комп. |
|
Ведомость эксплуатационных документов |
Яб1.211.107 ВЭ |
1 экз. |
|
Наименование составных частей |
Обозначение документа |
Количество |
|
Программный комплекс «КЭДА-W БРА135» |
- |
1 CD |
|
Комплект эксплуатационных документов согласно ведомости Я61.211.107 ВЭ |
- |
1 комп. |
Основные метрологические и технические характеристики спектрометра приведены в
таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон определяемых элементов |
от натрия (Z=11) до урана (Z=92) |
|
2 Пределы допускаемой основной относительной погрешности измерения скорости счета на линии FeKa на ГСО 6597-93 массовой доли железа, %. |
±0,5 |
|
3 Скорость счета на ГСО 6597-93 массовой доли железа на линии FeKa при мощности на рентгеновской трубке не менее 4,0 Вт, с-1, не менее |
1,0-103 |
|
4 Изменение показаний спектрометра по скорости счета на ГСО 6597-93 массовой доли железа на линии FeKa при изменении температуры окружающей среды на каждые 10 0С в диапазоне температур от 10 до 35, %, не более |
±2,5 |
|
5 Изменение показаний спектрометра по скорости счета на ГСО 6597-93 массовой доли железа на линии FeKa при изменении напряжении сети на ±10 % , %, не более |
±1,5 |
|
6 Время непрерывной работы, ч, не менее |
16 |
|
7 Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
|
8 Мощность, потребляемая спектрометром, В^А не более |
250 |
|
9 Габаритные размеры, мм, не более |
700х360х360 |
|
10 Масса, кг, не более |
60 |
|
11 Полный средний срок службы, лет |
10 |
|
12 Наработка до отказа, ч, не менее |
9000 |
|
13 Условия эксплуатации:
|
от 10 до 35 от 84 до 107 до 80 при 25 °С |
