Номер по Госреестру СИ: 46001-10
46001-10 Анализаторы серы волнодисперсионные
(АСВ-1)

Внешний вид.
Анализаторы серы волнодисперсионные
Рисунок № 1

Внешний вид.
Анализаторы серы волнодисперсионные
Рисунок № 2
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением «Программа рентгенофлуоресцентного анализатора серы», исполняющейся в программной среде ОС GNU/Linux.
Программа «Программа рентгенофлуоресцентного анализатора серы» имеет функции управления прибором, функции настройки, средства проведения количественного анализа. Программа имеет защиту от несанкционированного доступа, который может привести к искажению результатов измерений.
Программа «Программа рентгенофлуоресцентного анализатора серы» установлена на встроенный в анализатор АСВ-1 компьютер, который находится внутри блока аналитического, опломбированного предприятием изготовителем.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на экран дисплея.
Идентификационные данные ПО анализатора приведены в таблице 1.
Таблица 1 Идентификационные данные ПО анализатора.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AS-E/W |
|
Номер версии (идентификационный номер) ПО |
Не ниже 0.3.1 |
|
Цифровой идентификатор ПО |
0xB355C28B* |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
*для версии 0.3.1
Лист № 3 Всего листов 4 Программное обеспечение является полностью метрологически значимым, поскольку определяет процесс управления анализатором и алгоритм проведения измерений на нем. Установленных идентификационных данных (признаков) достаточно для однозначной идентификации ПО. Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты ПО анализаторов от непреднамеренных и преднамеренных изменений «средний», согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на планку фирменную прибора, расположенную на задней стенке анализатора, лазерным гравированием.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерений приведены в разделе 12 руководства по эксплуатации Яб 1.211.103 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам серы волнодисперсионным АСВ-1
Технические условия ТУ 4276-070-00227703-2006.
Поверка
Поверкаосуществляется по методике поверки в составе руководства по эксплуатации Яб 1.211.103 РЭ (раздел 13), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 августа 2010 г.
Основные средства поверки: государственные стандартные образцы массовой доли серы в минеральном масле: ГСО 9391-2009, ГСО 9396-2009, ГСО 8172-2002, ГСО 81792002 или иные стандартные образцы с метрологическими характеристиками не хуже, чем у стандартных образцов, указанных выше.
Изготовитель
НПП «Буревестник», ОАО
ИНН 7806004684
Адрес: 195112, Россия, Санкт-Петербург, Малоохтинский проспект, д. 68.
Тел. (812) 676-10-01, факс (812) 528-66-33, эл. почта: bourevestnik @ bourevestnik.spb.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский проспект, д. 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл. почта: info@vniim.ru.
В основе работы прибора лежит ренгенофлуоресцентный волнодисперсионный метод анализа, в качестве диспергирующего элемента, выделяющего аналитическую линию SKa используется фокусирующий кристалл-анализатор (по схеме Иоганна).
Принцип действия анализаторов основан на измерении интенсивности флуоресцентного излучения атомов серы в исследуемых образцах и интенсивности рассеянного излучения углеводородной матрицы, являющейся основой образца. Измеренное значение интегральной интенсивности линии серы SKa пропорционально ее содержанию.
Управление анализатором, обработка спектра и вычисление содержания серы в образцах с выводом информации на экран дисплея или принтер производится встроенным компьютером.
Анализаторы являются стационарным настольным прибором. Конструктивно анализаторы состоят из аналитического блока и вакуумной системы с насосом для откачки воздуха из вакуумной камеры, входящей в состав аналитического блока.
При открытой крышке камеры образцов, первичный пучок рентгеновского излучения перекрывается заслонкой, что обеспечивает безопасность персонала.
Внешний вид анализатора с указанием мест пломбировки от несанкционированного доступа представлен на рисунках 1, 2.

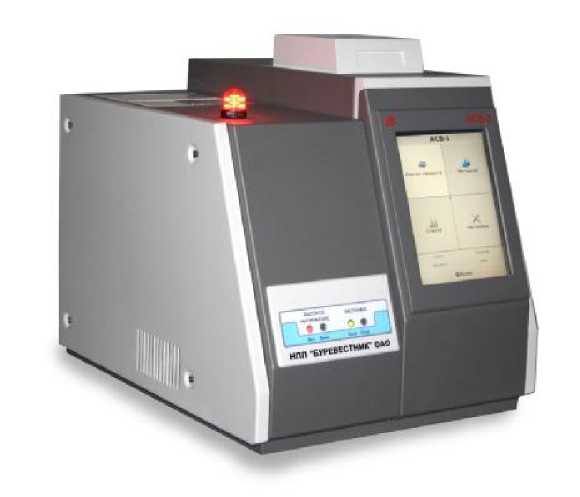

Рисунок 1 - Внешний вид анализатора.
Лист № 2
Всего листов 4
Пломбы

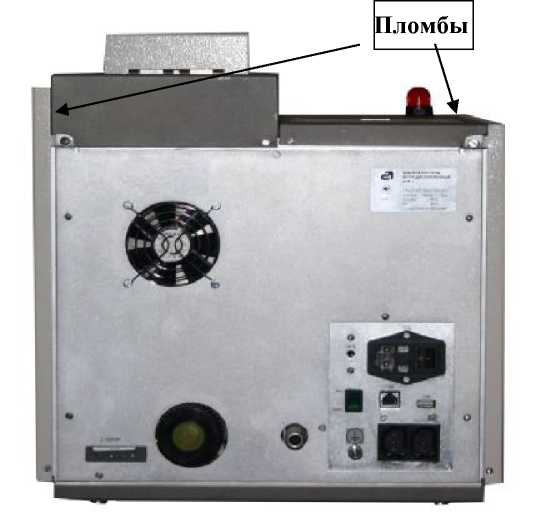

Рисунок 2 - Задняя панель анализатора с указанием мест пломбировки от несанкционированного доступа.
Комплектность анализатора приведена в таблице 3.
Таблица 3
|
Наименование изделия (составной части) |
Количество |
|
Анализатор серы волнодисперсионный АСВ-1 , в том числе: |
1 |
|
Кабель |
1 |
|
Кабель №458-156 |
1 |
|
Блок аналитический |
1 |
|
Система вакуумная |
1 |
|
Комплект запасных частей, инструмента и принадлежностей, сменных частей в соответствии с ведомостью ЗИП |
1 |
|
Ведомость эксплуатационных документов |
1 |
|
Комплект эксплуатационных документов согласно ведомости |
1 |
анализатора приведены в таблице 2. Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерений массовой доли серы, % |
от 0,0005 до 5,00 |
|
2 Пределы допускаемой относительной погрешности в режиме однократного измерения массовой доли серы в стандартном образце, % -в диапазоне от 0,0005 % до 0,015 % -в диапазоне свыше 0,015 % до 5,00 % |
dС = ± (64,4 -2644С) dС = ±(23,6 - 11,84С + 1,58С2) где С - массовая доля серы (%) |
|
3 Повторяемость измерений г, %, не более -в диапазоне массовой доли серы от 0,0005 % до 0,0060 % -в диапазоне массовой доли серы от 0,006 % до 0,050 % -в диапазоне массовой доли серы от 0,050 % до 5,00 % |
r = 0,0002 + 0,0248*С r = 0,0004 r = 0,0008 + 0,0188*С где С - массовая доля серы (%) |
|
4 Статистический предел обнаружения за 600 с, %, не более |
0,00025 |
|
5 Пределы допускаемой основой относительной погрешности в режиме измерений скорости счета, % |
± 0,5 |
|
6 Время непрерывной работы, ч, не менее |
9 |
|
7 Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
|
8 Мощность, потребляемая анализатором, А не более |
250 |
|
9 Габаритные размеры, мм, не более |
450 х 415 х 400 |
|
10 Масса, кг, не более |
45 |
|
11 Полный средний срок службы, не менее, лет |
9 |
|
12 Условия эксплуатации:
|
от 10 до 35 от 84 до 107 80 |
