Сведения о средстве измерений: 51115-12 Анализаторы спектральные

Номер по Госреестру СИ: 51115-12
51115-12 Анализаторы спектральные
(ЭМИС-2)

Назначение средства измерений:
Анализатор предназначен для измерения массовой концентрации ионов кальция, магния, натрия, лития, калия, меди, цинка, серебра, стронция, алюминия, марганца, фосфора, углерода и других в водных средах в квазинепрерывном режиме в проточной системе.

сертификация программного обеспечения
Внешний вид. Анализаторы спектральные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы спектральные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 11.09.2017
Номер записи - 140694
ID в реестре СИ - 363094
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - НПП "Буревестник", ОАО
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№474 от 2014.04.15 Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федералного закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

№1573 от 2009.04.29 Об утверждении Перечня национальных стандартов и сводов, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

№2450 от 2010.06.30 Об утверждении изменений,которые вносятся в перечень национальных стандартов и исводов правил, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г.№123-ФЗ "Технический регламент о требованиях пожарной безопасности", утвержденный приказом Федерального агентства по техническому регулированию и метрологии от 30 апреля 2009 г.№1573

№1269 от 2010.04.15 О размещении заказов на выполнение работ в области технического регулирования и стандартизации по Программе разработки национальных стандартов на 2010 год за счет средств федерального бюджета на 2010 год

№740 от 2012.09.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 51072-12 по 51077-12, 31986-12,31985-12,51078-12,35477-12,51079-12 по 51114-12.34294-12,51115-12 по 51123-12,27904-12,51124-12,51125-12,35361-12,51126-12 по 51128-12,26616-04,51129-12 по 51131-12,34031-12,51132-12 по 51148-12,30390-05,51149-12 по 51160-12,51170-12)

№832 от 2019.04.17 Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

№1317 от 2019.06.03 Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

№1190 от 2020.07.14 Об актуализации Перечня

№147 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пожарная безопасность" (ТК 274)

Наличие аналогов СИ: Анализаторы спектральные (ЭМИС-2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений НПП "Буревестник", ОАО

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
18096-99
01.06.2009
Анализаторы вольтамперометрические, АВА-2
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
1 год
22824-03
01.06.2013
Миллиосмометры-криоскопы термоэлектрические, МТ-5
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
22824-09
01.06.2014
Миллиосмометры-криоскопы термоэлектрические, МТ-5
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
24772-03
01.05.2008
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-1
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
1 год
27337-04
01.08.2009
Дозаторы автоматические четырехканальные, ДОЗАТРОН-08
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
1 год
28236-04
01.12.2009
Анализаторы вольтамперометрические, АВА-3
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
1 год
28236-09
06.02.2020
Анализаторы вольтамперометрические, АВА-3
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
31298-06
01.04.2011
Анализаторы рентгеновские энергодисперсионные, БРА-18
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
2 года
31298-08
05.12.2018
Анализаторы рентгеновские энергодисперсионные, БРА-18
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
2 года
31927-06
01.07.2011
Дифрактометры рентгеновские, ДРОН-7
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
2 года
31927-11
11.03.2021
Дифрактометры рентгеновские, ДРОН-7
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
2 года
32301-06
01.09.2011
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
1 год
32301-08
01.08.2013
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
32301-13
11.07.2018
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
32544-06
01.10.2011
Анализаторы серы волнодисперсионные, АСВ-1
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
1 год
34723-07

Спектрометры портативные аналитические рентгеновские коротковолновые, СПАРК-1-2М
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
1 год
40594-09
01.07.2014
Дифрактометры рентгеновские, ДРОН 8
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
2 года
40594-14
22.07.2019
Дифрактометры рентгеновские, ДРОН-8
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
2 года
42902-09
01.01.2015
Анализаторы рентгенофлуоресцентные, АРФ-7
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
2 года
46001-10
20.11.2021
Анализаторы серы волнодисперсионные, АСВ-1
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
46080-11

Приборы эмиссионные спектральные, ЭМИС
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
51115-12
11.09.2017
Анализаторы спектральные, ЭМИС-2
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
51909-12
27.11.2017
Спектрометры рентгенофлуоресцентные энергодисперсионные, БРА-135
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год
56571-14
20.02.2019
Дифрактометры рентгеновские, ДРОН-7М
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
2 года
56937-14
28.03.2019
Спектрометры рентгенофлуоресцентные энергодисперсионные, БРА-135F
НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург)
ОТ
1 год

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы спектральные (ЭМИС-2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы спектральные (ЭМИС-2)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение предназначено для управления анализатором, сбора, обработки и хранения полученных данных.

Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей компьютера.

Идентификационные данные ПО анализатора приведены в таблице 1.

Программное обеспечение является метрологически значимым, поскольку определяет процесс управления анализатором и алгоритм проведения измерений на нем.

Уровень защиты ПО - «С» по МИ 3286-2010.

Таблица 1 Идентификационные данные ПО анализатора.

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программный комплекс ЭМИС-ПРО анализатора спектрального ЭМИС-2

ЭМИС-ПРО

1.0.1.22

0xC8D05507

CRC32

Poly:0x04C11DB7 Init:0xFFFFFFFF

RefIn:True Re-fOut:True Xo-rOut: OxFFFFFFFF


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку анализатора, фотохимическим методом.


Сведения о методиках измерений

Сведения о методиках измерений приведены в разделе 12 руководства по эксплуатации Яб1.540.032 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам спектральным ЭМИС-2

Технические условия ТУ 4434-080-00227703-2011

Поверка

Поверка

осуществляется по методике поверки в составе руководства по эксплуатации Яб1.540.032 РЭ (раздел 16), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июле 2012 г.

Основные средства поверки - государственные стандартные образцы состава раствора ионов кальция ГСО 8065-94 или иные стандартные образцы с метрологическими характеристиками не хуже указанного.

Сведения о методах (методах) измерений


Изготовитель

НПП «Буревестник», ОАО.
Адрес: 195112, Россия, Санкт-Петербург, Малоохтинский проспект, д. 68.

Принцип действия анализатора основан на методе возбуждения эмиссионного излучения атомов определяемых элементов с помощью локального электрического разряда в анализируемой воде с последующим анализом спектров зарегистрированного излучения. Величина интенсивности эмиссионной линии того или иного элемента пропорциональна массовой концентрации ионов веществ в анализируемой воде. Метод защищен патентом Российской Федерации № 2368895 «Способ эмиссионного анализа для определения элементного состава с использованием разряда в жидкости» 2008 г. и др. Описанный принцип реализован в виде анализатора, работающего в потоке, т.е. имеющего возможность забора пробы из контролируемого объекта в режиме реального времени. Анализатор имеет в своем составе все необходимые элементы предварительной обработки анализируемой воды (фильтр, редуктор и регулятор потока, установленные на гидравлической стойке), и предназначен для подключения непосредственно к отводу водной магистрали, давление в которой может быть до 5 атм.(0,5 МПа). Анализатор имеет свободный слив, давление в котором создается за счет высоты столба воды в сливной воронке, и рассчитанный на подсоединение к сливной трубе или дренажному отверстию.

Анализатор представляет собой стационарный прибор. Конструктивно он выполнен в виде приборного каркаса, в котором располагаются блок питания и управления, блок измерительный, стойка гидравлическая. Внешний вид анализатора представлен на рис.1.

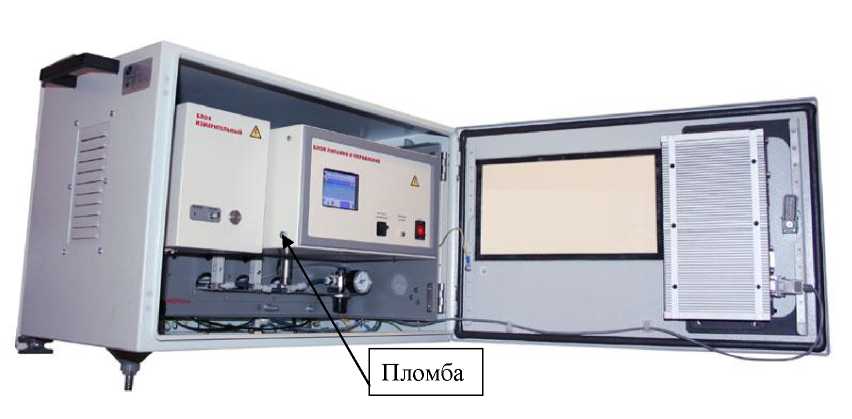

Внешний вид. Анализаторы спектральные (ЭМИС-2), http://oei-analitika.ru

Пломба

Рисунок 1 - Анализатор спектральный ЭМИС-2 с указанием мест пломбировки от несанкционированного доступа.


Комплектность анализатора приведена в таблице 3. Таблица 3.

Наименование составных частей

Обозначение

документа

Количество

Анализатор спектральный ЭМИС-2

Яб1.540.032

1 шт.

Комплект запасных частей, инструмента и принадлежностей согласно ведомости Яб1.540.032 ЗИ

-

1 комп.

Ведомость эксплуатационных документов

Яб1.540.032 ВЭ

1 экз.

Комплект эксплуатационных документов согласно ведомости Яб1.540.032 ВЭ

-

1 комп.


Основные метрологические и технические характеристики анализатора приведены в

таблице 2.

Таблица 2.

Наименование характеристики

Значение характеристики

1 Диапазон измерений массовой концентрации ионов кальция в воде, мг/дм3

от 2 до 50

2 Пределы допускаемой основной относительной погрешности измерения массовой концентрации ионов кальция в контрольных растворах, %

±30

3 Изменение показаний анализатора по массовой концентрации ионов кальция при изменении температуры окружающей среды на каждые 10 С в диапазоне от 10 до 35 С, %, не более

±10

4 Изменение показаний анализатора по массовой концентрации ионов кальция при изменении напряжения питающей сети на ± 10 %, %, не более

±10

5 Время непрерывной работы, ч, не менее

24

6 Напряжение питания от сети переменного тока частотой (50±1) Гц, В

220±22

7 Мощность, потребляемая анализатором, В • А не более

270

8 Г абаритные размеры, мм, не более

600х460х360

9 Масса, кг, не более

50

10 Полный средний срок службы, лет

5

11 Наработка до отказа, ч, не менее

5000

12 Условия эксплуатации:

  • - диапазон температуры окружающего воздуха, °С

  • - диапазон атмосферного давления, кПа

  • - относительная влажность воздуха, %

от 10 до 35

от 84 до 107 до 80 при 25 °С

Примечание:

Для определения массовой концентрации в воде иных ионов, кроме кальция, необходимо разработать и аттестовать в установленном порядке методики измерений.


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
