Номер по Госреестру СИ: 28236-09
28236-09 Анализаторы вольтамперометрические
(АВА-3)
Назначение средства измерений:
Анализаторы вольтамперометрические АВА-3 предназначены для измерений массовой концентрации свинца, меди, кадмия, ртути, цинка, мышьяка, селена, йода и других элементов в водных средах, в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке, а также для проведения электрохимических исследований.
Внешний вид.
Анализаторы вольтамперометрические
Рисунок № 1

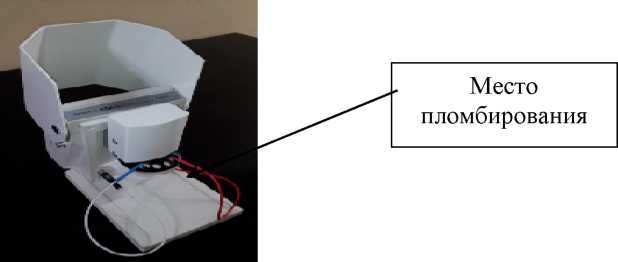

Внешний вид.
Анализаторы вольтамперометрические
Рисунок № 2
Общие сведения
Дата публикации - 03.11.2022
Срок свидетельства - 06.02.2020
Номер записи - 112761
ID в реестре СИ - 335161
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных , АВА-3, АВА,ИВА,
Производитель
Изготовитель - НПП "Буревестник", ОАО
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 125
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 18
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2536 дн.
Приказы РСТ, где упоминается данный тип СИ
№217 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Изделия электронной техники, материалы и оборудование" (ТК 303)
№149 от 2015.02.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Анализаторы вольтамперометрические (АВА-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений НПП "Буревестник", ОАО
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18096-99 01.06.2009 |
Анализаторы вольтамперометрические, АВА-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
22824-03 01.06.2013 |
Миллиосмометры-криоскопы термоэлектрические, МТ-5 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
22824-09 01.06.2014 |
Миллиосмометры-криоскопы термоэлектрические, МТ-5 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
24772-03 01.05.2008 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
27337-04 01.08.2009 |
Дозаторы автоматические четырехканальные, ДОЗАТРОН-08 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
28236-04 01.12.2009 |
Анализаторы вольтамперометрические, АВА-3 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
28236-09 06.02.2020 |
Анализаторы вольтамперометрические, АВА-3 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
31298-06 01.04.2011 |
Анализаторы рентгеновские энергодисперсионные, БРА-18 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
2 года | |
|
31298-08 05.12.2018 |
Анализаторы рентгеновские энергодисперсионные, БРА-18 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
31927-06 01.07.2011 |
Дифрактометры рентгеновские, ДРОН-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
2 года | |
|
31927-11 11.03.2021 |
Дифрактометры рентгеновские, ДРОН-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
32301-06 01.09.2011 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
32301-08 01.08.2013 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
32301-13 11.07.2018 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
32544-06 01.10.2011 |
Анализаторы серы волнодисперсионные, АСВ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
34723-07 |
Спектрометры портативные аналитические рентгеновские коротковолновые, СПАРК-1-2М НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
40594-09 01.07.2014 |
Дифрактометры рентгеновские, ДРОН 8 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
40594-14 22.07.2019 |
Дифрактометры рентгеновские, ДРОН-8 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
42902-09 01.01.2015 |
Анализаторы рентгенофлуоресцентные, АРФ-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
46001-10 20.11.2021 |
Анализаторы серы волнодисперсионные, АСВ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
46080-11 |
Приборы эмиссионные спектральные, ЭМИС НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
51115-12 11.09.2017 |
Анализаторы спектральные, ЭМИС-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
51909-12 27.11.2017 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, БРА-135 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
56571-14 20.02.2019 |
Дифрактометры рентгеновские, ДРОН-7М НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
56937-14 28.03.2019 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, БРА-135F НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Анализаторы вольтамперометрические (АВА-3)
Стоимость поверки Анализаторы вольтамперометрические (АВА-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10289 | 7630 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7526 | 7630 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
3447 | 7630 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
2872 | 7630 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
6958 | 7630 |
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора, при этом на экран выводится номер его версии.
Программное обеспечение используется для контроля процесса работы анализатора, выполнения измерений, вывода на экран результатов измерений, управления исполнительными элементами, просмотра памяти данных.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
AVA -Analyties |
|
Номер версии (идентификационный номер) программного обеспечения |
1/5/47 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
0x7A390DD9 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние встроенного программного обеспечения на метрологические характеристики преобразователей учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации методом компьютерной печати и на фирменную планку корпуса анализатора любым методом, обеспечивающим четкое изображение в течение срока службы анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализатор вольтамперометрический АВА-3 Руководство по эксплуатации», Я61.540.029РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам вольтамперометрическим АВА-3
-
1. ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения.
-
2. ГОСТ Р 5152-99 Совместимость технических средств электромагнитная.
-
3. Технические условия ТУ 4215-068-00227703-2009.
Поверка
Поверкаосуществляется по методике поверки в составе руководства по эксплуатации Я61.540.029 РЭ (раздел 3), согласованной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 г.
Основные средства поверки: государственные стандартные образцы состава водных растворов ионов свинца, ГСО 7012-93 -7014-93.
Изготовитель
НПП «Буревестник», ОАОАдрес:195112, Санкт-Петербург, Малоохтинский пр., д. 68
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева».
Адрес:190005, Санкт-Петербург, Московский пр., 19
e-mail: info@vniim.ru, http//www.vniim.ru
В анализаторе АВА-3 реализован вольтамперометрический метод на твердом индикаторном электроде с линейной разверткой потенциала.
Анализатор состоит из измерительной стойки, представляющей собой основание, на котором закреплен электронный блок с электроприводом индикаторного электрода, держателями электродов и ячейки.
Управление анализатором осуществляется посредством персонального компьютера (ПК). Результат измерений выводится на экран ПК в виде вольтамперных кривых. Расчет окончательного результата анализа проводится автоматически на основе зарегистрированных вольтамперных кривых.
Анализатор обеспечивает автоматическое функционирование, включая управление вращением индикаторного электрода, смену стадий измерительного цикла.
Внешний вид анализатора АВА-3 приведен на рис. 1.
Рис. 1. Внешний вид анализатора АВА-3
|
Наименование составных частей |
Обозначение документа |
Количество |
|
Анализатор вольтамперометрический АВА-3, в том числе: Стойка измерительная |
Я61.540.029 Я62.702.258 |
1 шт. |
|
Программный комплекс «AVA-З Win» на компактдиске |
Яб 00185-01 |
1 шт. |
|
Комплект запасных частей, инструмента и принадлежностей согласно ведомости ЗИП |
1 комплект | |
|
Ведомость эксплуатационных документов |
1 экз. | |
|
Руководство по эксплуатации с разделом 3 «Методы и средства поверки» Комплект эксплуатационных документов согласно ведомости |
Я61.540.029РЭ Я61.540.029ВЭ |
1 экз. 1 комплект |
|
Примечание - По желанию Заказчика за отдельную плату, по отдельному заказу может поставляться:
| ||
Примечание - Возможно расширение диапазона измерений массовой концентрации за счет разбавления или концентрирования водного раствора пробы в соответствии с аттестованными (стандартизованными) методиками измерений.
Пределы допускаемой относительной погрешности при измерении массовой концентра-
ции ионов свинца (II) в контрольных растворах, %:
Электрическое питание анализатора осуществляется от внешнего источника питания,
имеющего на выходе постоянное напряжение, В
Потребляемая мощность, Вт, не более
Габаритные размеры анализатора, кг, не более ....................................................180x260x300;
Масса анализатора, кг, не более
Средняя наработка на отказ, ч,
Средний срок службы, лет
Условия эксплуатации:
-
- диапазон температуры окружающего воздуха: от минус 5 до 50 °С;
-
- максимальная допускаемая температура исследуемой среды: до 120 °С;
-
- допускаемое повышенное гидростатическое давление исследуемой среды, бар: 10;
-
- относительная влажность воздуха: до 93 % без конденсата;
-
- диапазон атмосферного давления: от 84 до 106,7 кПа.
