Номер по Госреестру СИ: 40594-14
40594-14 Дифрактометры рентгеновские
(ДРОН-8)
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2019
Номер записи - 128374
ID в реестре СИ - 350774
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, ДРОН-8,
Производитель
Изготовитель - НПП "Буревестник", ОАО
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№438 от 2019.03.06 О переоформлении свидетельства об утверждении типа средства измерений № 56133 "Дифрактометры рентгеновские ДРОН-8"
№1409 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Дифрактометры рентгеновские (ДРОН-8)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений НПП "Буревестник", ОАО
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18096-99 01.06.2009 |
Анализаторы вольтамперометрические, АВА-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
22824-03 01.06.2013 |
Миллиосмометры-криоскопы термоэлектрические, МТ-5 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
22824-09 01.06.2014 |
Миллиосмометры-криоскопы термоэлектрические, МТ-5 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
24772-03 01.05.2008 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
27337-04 01.08.2009 |
Дозаторы автоматические четырехканальные, ДОЗАТРОН-08 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
28236-04 01.12.2009 |
Анализаторы вольтамперометрические, АВА-3 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
28236-09 06.02.2020 |
Анализаторы вольтамперометрические, АВА-3 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
31298-06 01.04.2011 |
Анализаторы рентгеновские энергодисперсионные, БРА-18 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
2 года | |
|
31298-08 05.12.2018 |
Анализаторы рентгеновские энергодисперсионные, БРА-18 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
31927-06 01.07.2011 |
Дифрактометры рентгеновские, ДРОН-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
2 года | |
|
31927-11 11.03.2021 |
Дифрактометры рентгеновские, ДРОН-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
32301-06 01.09.2011 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
32301-08 01.08.2013 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
32301-13 11.07.2018 |
Анализаторы серы рентгеновские энергодисперсионные, АСЭ-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
32544-06 01.10.2011 |
Анализаторы серы волнодисперсионные, АСВ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
34723-07 |
Спектрометры портативные аналитические рентгеновские коротковолновые, СПАРК-1-2М НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
1 год | |
|
40594-09 01.07.2014 |
Дифрактометры рентгеновские, ДРОН 8 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
40594-14 22.07.2019 |
Дифрактометры рентгеновские, ДРОН-8 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
42902-09 01.01.2015 |
Анализаторы рентгенофлуоресцентные, АРФ-7 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
46001-10 20.11.2021 |
Анализаторы серы волнодисперсионные, АСВ-1 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
46080-11 |
Приборы эмиссионные спектральные, ЭМИС НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
51115-12 11.09.2017 |
Анализаторы спектральные, ЭМИС-2 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
51909-12 27.11.2017 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, БРА-135 НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
56571-14 20.02.2019 |
Дифрактометры рентгеновские, ДРОН-7М НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
56937-14 28.03.2019 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, БРА-135F НПП "Буревестник", ОАО (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Дифрактометры рентгеновские (ДРОН-8)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Дифрактометры рентгеновские (ДРОН-8)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Дифрактометры оснащены автономным программным обеспечением для управления дифрактометром и для сбора, обработки и хранения полученных данных, состоящим из пяти программ.
Программа верхнего уровня - “Программный комплекс DataCol (ДРОН-8)” - устанавливается с компакт-диска на внешнем управляющем ПК и предназначена для выбора конфигурации аппарата и для осуществления сбора данных при непрерывном или пошаговом сканировании поликристаллических и монокристаллических объектов.
Программа среднего уровня - «Программный комплекс среднего уровня ДРОН-8» - установлена в промышленном ПК , расположенном в БУСД дифрактометра и предназна -чена для управления дифрактометром в режиме сервера. Для всех конфигураций и алгоритмов работы аппарата программа осуществляет управление всеми исполнительными механизмами дифрактометра и опционных приставок, обеспечивает реализацию полного цикла инициализации, контроль текущего состояния системы, сбор данных в процессе измерений, обнаружение и обработку аварийных ситуаций и передачу данных на компьютер оператора по линии ethernet в режиме асинхронного последовательного обмена данными.
Три программы нижнего уровня:
- «Программа нижнего уровня: контроллер усилителя-дискриминатора»;
- «Программа нижнего уровня: контроллер двигателя »;
- «Программа нижнего уровня: контроллер преобразователя напряжений» также установлены в промышленном ПК, расположенном в БУСД дифрактометра, и предназначены соответственно:
- для обработки информации , поступающей от детектора рентгеновского излучения;
- для управления двигателями, входящими в состав дифрактометра , а также двигателями различных приставок и опций дифрактометра;
- для управления напряжением ФЭУ детектора, управления заслонкой и двигателем постоянного тока дифрактометра.
Идентификационные данные программного обеспечения приведены в таблице 1.
Программное обеспечение является полностью метрологически значимым.
Уровень защиты ПО - «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 Идентификационные данные ПО дифрактометра
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программный комплекс Data Col (ДРОН-8) |
DRON-8 Data collection |
0.1.0.5 |
0x5802C37D |
CRC32 |
|
Программный комплекс среднего уровня ДРОН-8 |
dron8-ml |
0.2.3-1 |
0x7B5FFC30 |
CRC32 |
|
Программа нижнего уровня: контроллер усилите-ля-дискриминатора |
usilitel-discriminator |
0.0.1 |
0xA2 |
CRC-8 |
|
Программа нижнего уровня: контроллер двигателя |
motor_driver |
0.0.1 |
0xBB |
CRC-8 |
|
Программа нижнего уровня: контроллер преобразователя напряжений |
preobra-zovatel_napryazeni i |
0.0.1 |
0x6C |
CRC-8 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку прибора, расположенную на задней стенке дифрактометра, фотохимическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерений приведены в разделе 7 руководства по эксплуатации ЯБ1.210.078 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским ДРОН-8
Технические условия ТУ 4276-077-00227703-2008
Поверка
Поверкаосуществляется по методике поверки в составе руководства по эксплуатации ЯБ1.210.078 РЭ (раздел 8), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в мае 2014 г.
Основные средства поверки - государственный стандартный образец дифракционных свойств кристаллической решетки ГСО 9464-2009 или иной стандартный образец с метрологическими характеристиками не хуже указанного.
Изготовитель
НПП «Буревестник», ОАО.Адрес: 195112, Россия, Санкт-Петербург, Малоохтинский проспект, д. 68.
Тел. (812) 676-10-01, факс (812) 528-66-33, эл.почта: bourevestnik @ bourevestnik.spb.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский проспект, д. 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл. почта: info@vniim.ru.
Принцип действия прибора основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометре используется фокусирующая схема Брегга-Брентано. Расходящийся пучок рентгеновских лучей отражается от группы плоскостей с индексами hkl, параллельных плоскости образца, и фокусируется на приемной щели детектора.
Дифрактометр представляет собой стационарный прибор. Конструктивно он выполнен в виде в виде стойки питания и управления, в котором на направляющих располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных (БУСД) с информационным дисплеем, блок управления приводом (БУП). На стойке питания и управления в специальной защите от прямого и отраженного рентгеновского излучения трубки на основании располагается стойка дифрактометрическая, включающая в себя вертикальный двухкружный тета-тета гониометр, рентгеновскую трубку в защитном кожухе с программно-управляемой электромагнитной заслонкой, блок детектирования и коллимационную систему с щелевыми устройствами.
Регистрация дифракционной картины осуществляется при синхронном угловом перемещении детектора и рентгеновской трубки вокруг оси гониометра. Положение плоскости образца при этом сохраняется горизонтальным.
Управление дифрактометром, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера.
Внешний вид дифрактометра показан на рисунке 1. С целью предотвращения несанкционированного доступа высоковольтный блок и блоки управления БУСД и БУП дифрактометра пломбируются. Места установки пломб показаны на рисунке 2.

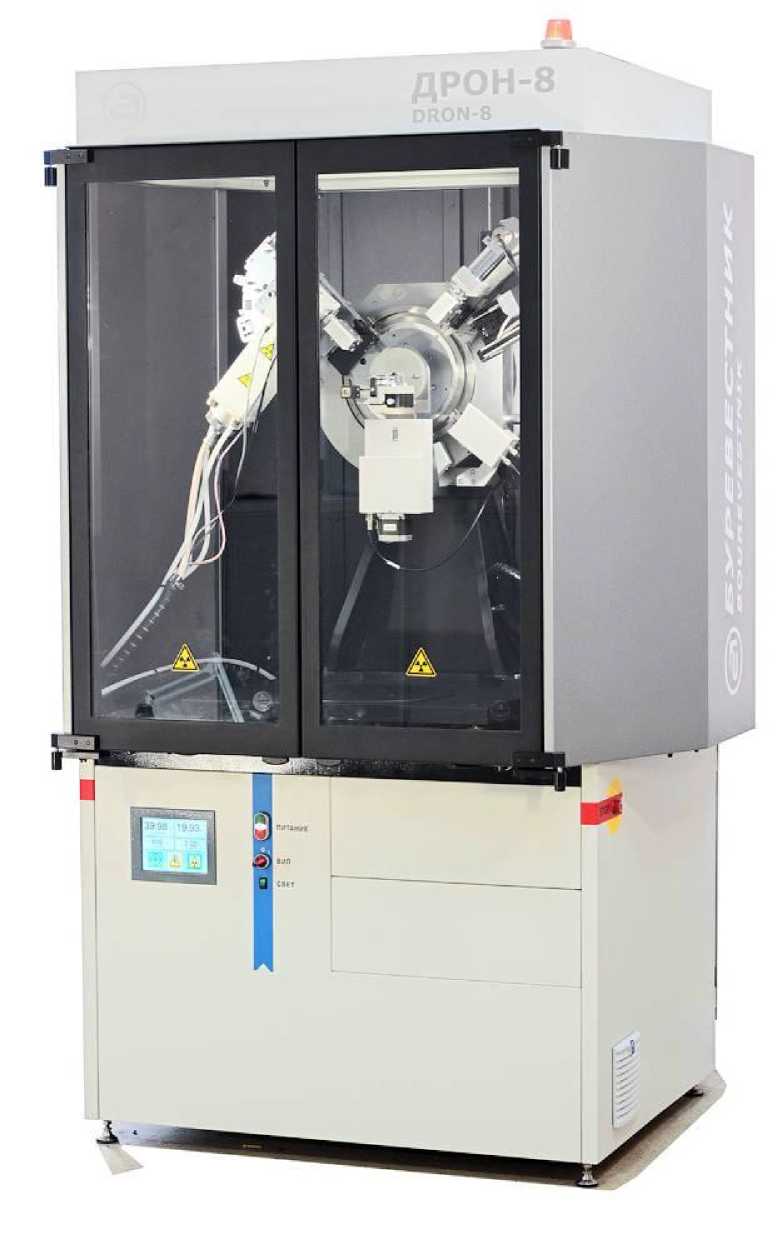

Рисунок 1 - Дифрактометр рентгеновский ДРОН-8. Внешний вид.
Места пломбировки

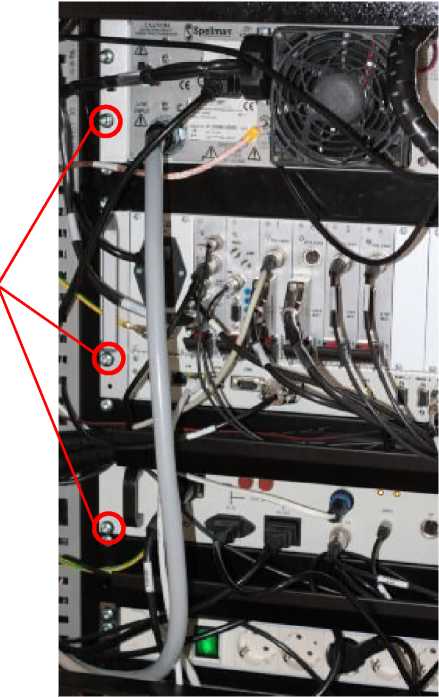

Рисунок 2 - Дифрактометр рентгеновский ДРОН -8. Вид сзади при открытых дверях стойки питания и управления. Места пломбировки от несанкционированного доступа.
Комплектность дифрактометра приведена в таблице 3.
Таблица 3. Комплектность дифрактометра
|
Трубка рентгеновская типа БСВ*, конструктивное исполнение 3 |
1 шт. |
|
Блок детектирования сцинтилляционный |
1 шт. |
|
Блок управления и сбора данных |
1 шт. |
|
Блок управления приводом |
1 шт. |
|
Стойка дифрактометрическая |
1 шт. |
|
Стойка питания и управления |
1 шт |
|
Защита |
1 шт. |
|
Комплект запасных частей, инструмента, принадлежностей и сменных частей в соответствии с ведомостью ЗИП |
1 комплект |
|
Комплект монтажных частей |
1 комплект |
|
Программный комплекс DataCol (ДРОН-8). Установочный комплект |
1 шт. (на компакт-диске) |
|
Комплект эксплуатационной документации согласно ведомости эксплуатационных документов |
1 комплект |
|
Ведомость эксплуатационных документов |
1 экз. |
* Допускается комплектация дифрактометра рентгеновской трубкой типа БСВ 27, БСВ28 или БСВ29 с необходимым зеркалом анода и соответствующим бета-фильтром.
дифрактометра приведены в таблице 2.
Таблица 2. Основные метрологические и технические характеристики дифрактометра
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон углов поворота кронштейна рентгеновской трубки J-F, градус |
от минус 5 до плюс 95° |
|
2 Диапазон углов поворота кронштейна блока детектирования JD, градус |
от минус 5 до плюс 165° |
|
3 Пределы допускаемой абсолютной погрешности измерения угловых положений дифракционных максимумов, градус |
±0,02 |
|
4 Предел допускаемой основной относительной погрешности измерения скорости счета импульсов рентгеновского излучения, %, |
0,20 |
|
5 Изменение показаний дифрактометра по скорости счета импульсов рентгеновского излучения при изменении температуры окружающей среды на каждые 10 °С в рабочем диапазоне температур, %, не более |
±2 |
|
6 Изменение показаний дифрактометра по скорости счета импульсов рентгеновского излучения при изменении на ± 10 % напряжения питающей сети, %, не более |
±0,8 |
|
7 Установившаяся скорость угловых перемещений кронштейнов рентгеновской трубки и блока детектирования, градус/мин, не менее |
300 |
|
8 Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
|
9 Потребляемая мощность, кВ^А, не более |
5,5 |
|
10 Габаритные размеры (ДхШ*В), мм, не более |
1350x1180x2230 |
|
11 Масса, кг, не более |
750 |
|
12 Наработка на отказ, ч, не менее |
10 000 |
|
13 Средний срок службы, лет, не менее |
10 |
|
14 Условия эксплуатации: о диапазон температуры окружающего воздуха, С диапазон атмосферного давления, кПа относительная влажность при 25 °С, %, не более |
от 10 до 35 от 84 до 107 80 |
