Генератор сигналов представляет собой печатную плату с прикрепленной к ней лицевой панелью.

Генераторы сигналов устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005 и устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.

Принцип действия основан на быстром цифро-аналоговом преобразовании массива цифровых двоичных кодов, являющегося дискретным представлением генерируемого сигнала. Воспроизведенные на выходах цифро-аналоговых преобразователей сигналы усиливаются по току и поступают на выходные соединители модуля.

Количество генераторов сигналов, устанавливаемых на один носитель мезонинных модулей:

• - до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С;

• - до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

Генераторы сигналов произвольной формы имеют следующую модификацию: ФТКС.468266.011 Генератор сигналов произвольной формы МГВ2.

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными генераторами сигналов, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С с установленными генераторами сигналов, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

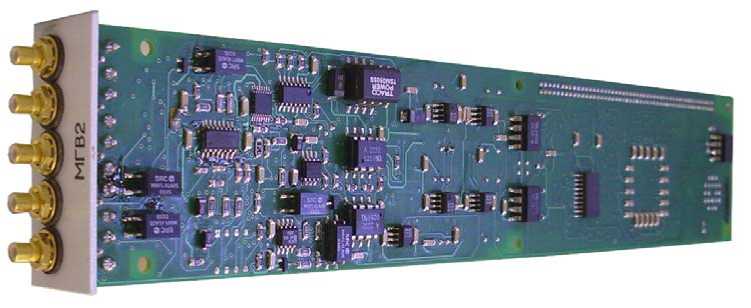

Внешний вид генератора сигналов приведен на рисунке 4.

По условиям эксплуатации генераторы сигналов удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

pOVVER EN &

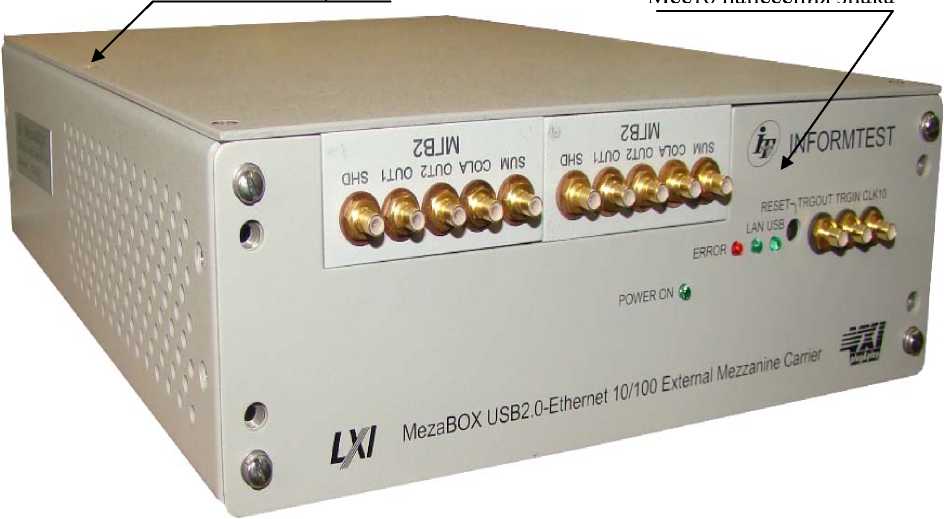

Рисунок 1 - Внешний вид устройства MezaBox с установленными генераторами сигналов, указанием места нанесения знака утверждения типа и местом пломбировки

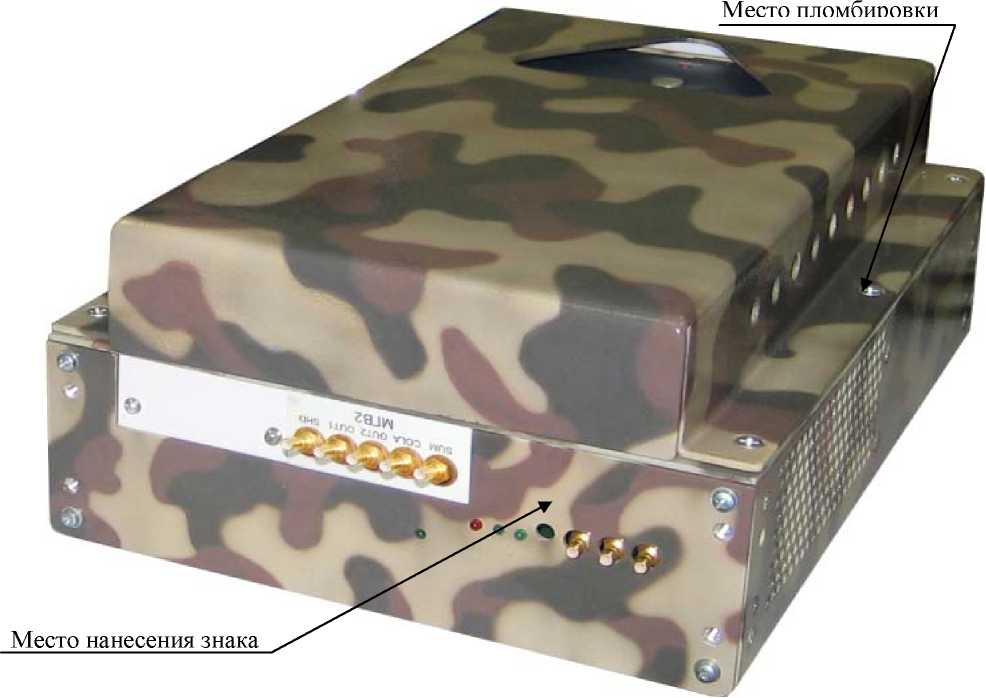

Рисунок 2 - Внешний вид устройства MezaBox\Battery 133W-hrs с установленным

генератором сигналов, указанием места нанесения знака утверждения типа и местом пломбировки

Рисунок 3 - Внешний вид носителя мезонинных модулей типа НМ-С (НМ) с установленными генераторами сигналов, указанием места нанесения знака утверждения типа и местом пломбировки

Комплект поставки приведен в таблице 4.

Таблица 4

Диапазон воспроизведения амплитуды выходного сигнала, В ............от минус 10 до 10.

Пределы допускаемой относительной погрешности воспроизведения амплитуды выходного сигнала при коэффициенте ослабления выходного сигнала равном единице, %

.................................................................................................± [0,02 + 0,004фп/иуст - 1)]. где Un - верхний предел диапазона, В;

иуст - установленное на генераторе сигналов значение выходного сигнала, В. Количество каналов:

• - основных..............................................................................................................................2;

• - контрольных........................................................................................................................1.

Диапазон частот воспроизводимого синусоидального сигнала, Гц...........от 1 до 2540³.

Пределы допускаемой относительной погрешности воспроизведения частоты

синусоидального сигнала, %......................................................................................................± 0,08.

Общие характеристики

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С.............................................................от 5 до 40;

• - относительная влажность воздуха при температуре 25 °С, %......................от 30 до 80;

• - атмосферное давление, кПа........................................................................ от 84 до 106,7.

Потребляемая суммарная максимальная мощность, Вт, приведена в таблице 2. Таблица 2

Суммарная масса, кг, приведена в таблице 3. Таблица 3

Габаритные размеры (длина х ширина х высота), мм, не более:

• - генераторов сигналов................................................................................................270 х 50,8 х 22;

• - носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005,

.........................................................................................................................................262 х 30 х 369;

• - носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006.......196 х 66,5 х 315;

• - носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs

ФТКС.469133.006-01...................................................................................................196 х 102 х 315.
