Номер по Госреестру СИ: 86891-22
86891-22 Системы автоматизированные измерительные
(ТЕСТ-1501)
Назначение средства измерений:
Системы автоматизированные измерительные ТЕСТ-1501 (далее - системы) предназначены для измерений интервалов времени, амплитуды, длительности, частоты импульсов напряжения переменного тока, напряжения постоянного тока и электрического сопротивления постоянному току, воспроизведений периода высокостабильного сигнала секундной метки с целью проведения автономных электрических испытаний.
Внешний вид.
Системы автоматизированные измерительные
Рисунок № 1
Внешний вид.
Системы автоматизированные измерительные

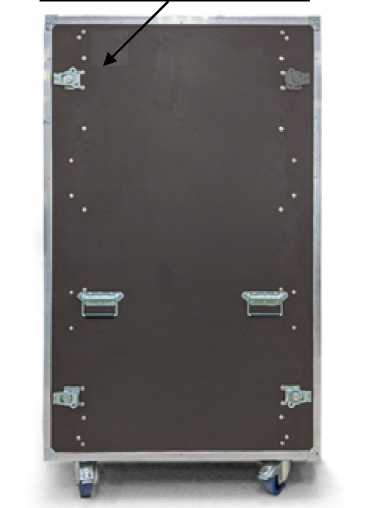

Рисунок № 2
Внешний вид.
Системы автоматизированные измерительные
Рисунок № 3
Внешний вид.
Системы автоматизированные измерительные
Рисунок № 4
Общие сведения
Дата публикации - 29.09.2022
Срок свидетельства - 28.09.2027
Номер записи - 188918
ID в реестре СИ - 1402385
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2400 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы автоматизированные измерительные (ТЕСТ-1501)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51521-12 20.10.2027 |
Источники напряжения постоянного тока на основе мезонинных модулей, Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
6 месяцев |
|
51523-12 20.10.2027 |
Измерители мгновенных значений силы тока на основе мезонинных модулей, Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
6 месяцев |
|
51524-12 20.10.2027 |
Генераторы сигналов произвольной формы на основе мезонинных модулей, Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
6 месяцев |
|
51526-12 20.10.2027 |
Измерители частоты сигналов на основе мезонинных модулей, Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
6 месяцев |
|
70212-18 24.01.2028 |
Измерители мгновенных значений напряжения, МН8ИП Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
86245-22 26.07.2027 |
Системы автоматизированные измерительные, ТЕСТ-2777 Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86891-22 28.09.2027 |
Системы автоматизированные измерительные, ТЕСТ-1501 Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88826-23 18.04.2028 |
Имитаторы вращающегося трансформатора, МИВТ Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
89118-23 26.05.2028 |
Системы комплексного контроля, Обозначение отсутствует Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
91055-24 19.01.2029 |
Системы автоматизированные измерительные, ТЕСТ-1201-02 Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
91158-24 29.01.2029 |
Системы автоматизированные измерительные КАС КПА ФПУ-Д, Обозначение отсутствует Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Кто поверяет Системы автоматизированные измерительные (ТЕСТ-1501)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы автоматизированные измерительные (ТЕСТ-1501)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы работают под управлением встроенного программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций povCalc.so.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
povCalc.so |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
f4f893df |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики и на маркировочную табличку стойки СЭ239 любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Устройство и работа» руководства по эксплуатации ФТКС.411713.268РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ФТКС.411713.268ТУ «Система автоматизированная измерительная ТЕСТ-1501. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц».
ПравообладательОбщество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ» (ООО Фирма «ИНФОРМТЕСТ»)
ИНН 7735075319
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 8
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)ИНН 9724050186
Место нахождения и адрес юридического лица: 117405, г. Москва,
вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ» (ООО Фирма «ИНФОРМТЕСТ»)ИНН 7735075319
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 8
Изготовители Общество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ» (ООО Фирма «ИНФОРМТЕСТ»)
ИНН 7735075319
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 8
Адрес места осуществления деятельности: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 8
Принцип действия системы основан на аналого-цифровом преобразовании входного сигнала с целью измерения его параметров и отображения формы.
Конструктивно система представляет собой две стойки: стойку СЭ239 (система функционального контроля ТЕСТ-1501-01) и стойку СЭ244 (система функционального контроля ТЕСТ-1501-02).
Стойка СЭ239 (система функционального контроля ТЕСТ-1501-01) состоит из блока БЭ303, Ethernet коммутатора, блока розеток, источника бесперебойного питания (далее -ИБП), консоли оператора, персональной электронно-вычислительной машины (далее -ПЭВМ). В состав блока БЭ303 входит шасси СН-14 AXIe-1 и модуль ОСЦ N4 AXIe-1.
Стойка СЭ244 (система функционального контроля ТЕСТ-1501-02) состоит из блока БЭ309, блока БЭ310, блока базового N6700C, Ethernet коммутатора, блока розеток, ИБП, ПЭВМ. В состав блока БЭ309 входят: модуль RFS VXI, модуль ВВК5, модуль ИС4, измеритель мгновенных значений напряжения МН8И-50В, осциллограф цифровой ОСЦ5, носитель мезонинов НМ-М. В состав блока БЭ310 входит носитель мезонинов MezaBOX4 LXI, мезонин ММКО1.
Системы реализуют следующие функции:
-
- стойка СЭ239 (система функционального контроля ТЕСТ-1501-01):
-
- измерение интервалов времени. Функция реализуется модулем ОСЦ N4 AXIe-1;
-
- измерение мгновенных значений напряжения постоянного тока. Функция реализуется модулем ОСЦ N4 AXIe-1;
-
- обеспечение полосы пропускания 700 МГц. Функция реализуется модулем ОСЦ N4 AXIe-1.
-
- стойка СЭ244 (система функционального контроля ТЕСТ-1501-02):
-
- измерение напряжения постоянного тока. Функция реализуется модулем МН8И;
-
- измерение амплитуды импульсов. Функция реализуется модулем ОСЦ5;
-
- измерение длительности импульсов. Функция реализуется модулем ОСЦ5;
-
- измерение частоты импульсов. Функция реализуется модулем ОСЦ5;
- воспроизведение периода высокостабильного сигнала секундной метки. Функция реализуется модулем RFS VXI;
- измерение электрического сопротивления постоянному току. Функция реализуется модулем ИС4.
Заводской номер наносится на маркировочную табличку стойки СЭ239 методом лазерной гравировки в виде цифрового кода.
Общий вид систем представлен на рисунке 1. Общий вид системы функционального контроля ТЕСТ-1501-01 (стойка СЭ239) из состава системы автоматизированной измерительной ТЕСТ-1501 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Общий вид системы функционального контроля ТЕСТ-1501-02 (стойка СЭ244) из состава системы автоматизированной измерительной ТЕСТ-1501 представлен на рисунке 3. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

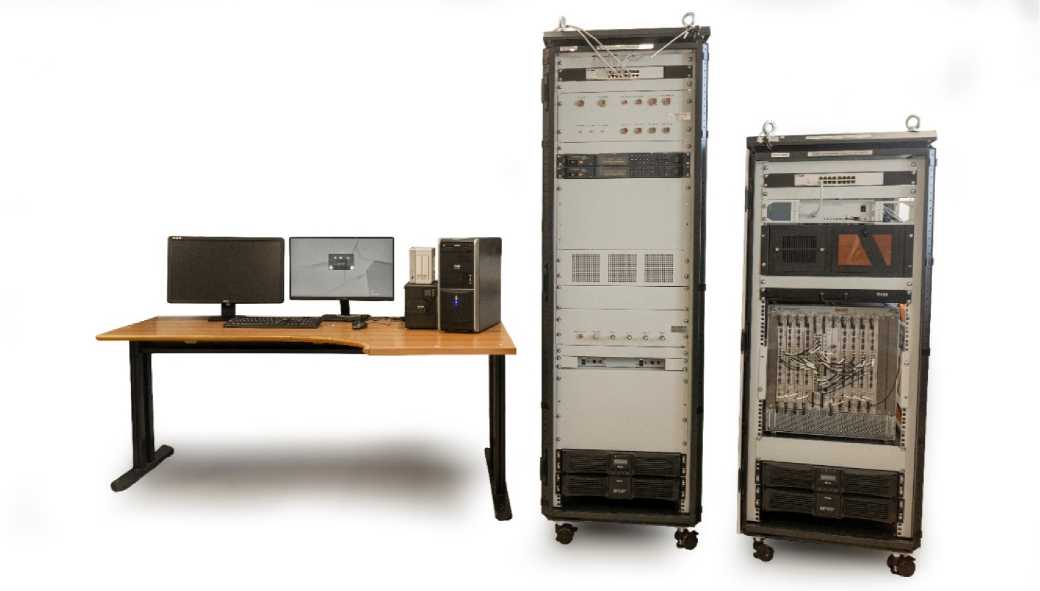

Рисунок 1 - Общий вид систем автоматизированных измерительных ТЕСТ-1501
Место нанесения заводского номера
Место нанесения знака утверждения типа

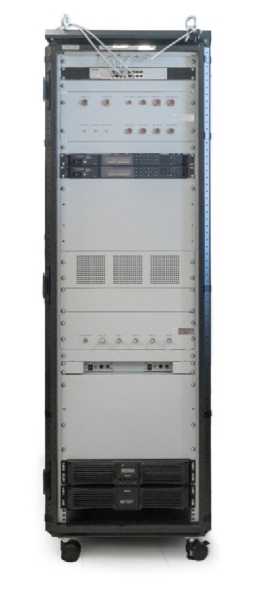

Рисунок 2 - Общий вид системы функционального контроля ТЕСТ-1501-01 из состава системы автоматизированной измерительной ТЕСТ-1501 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

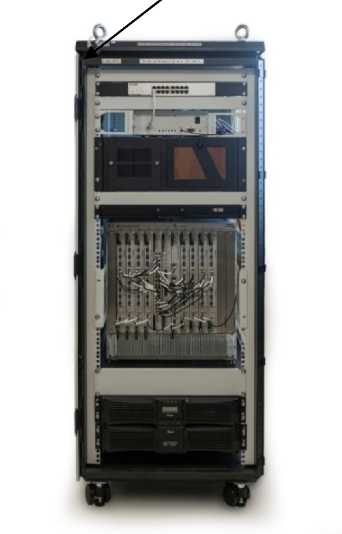

Рисунок 3 - Общий вид системы функционального контроля ТЕСТ-1501-02 из состава системы автоматизированной измерительной ТЕСТ-1501
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная ТЕСТ-1501 |
ФТКС.411713.268 |
1 шт. |
|
Системы автоматизированные измерительные ТЕСТ-1501. Руководство по эксплуатации |
ФТКС.411713.268РЭ |
1 экз. |
|
Система автоматизированная измерительная ТЕСТ-1501. Формуляр |
ФТКС.411713.268ФО |
1 экз. |
|
Система автоматизированная измерительная ТЕСТ-1501. Комплект программного обеспечения |
ФТКС.87061-01 |
1 экз. |
|
Кабель SMB(m)-SMB(m) |
ФТКС.685661.180-10 |
1 шт. |
|
Кабель патч-корд, 3 м |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Система функционального контроля ТЕСТ- |
1501-01 |
|
Диапазон измерений интервалов времени, с |
от 204,840'9 до 1073,742 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±(2,540'6^Тизм + Тдис) |
|
Диапазон измерений мгновенных значений напряжения постоянного тока, В: | |
|
- для входного сопротивления 50 Ом |
от -5 до +5 от -2,5 до +2,5 от -1 до +1 от -0,5 до +0,5 |
|
- для входного сопротивления 1 МОм |
от -5 до +5 от -2,5 до +2,5 от -1 до +1 от -0,5 до +0,5 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока, % |
±1,8 |
|
Система функционального контроля ТЕСТ- |
1501-02 |
|
Диапазон измерений напряжения постоянного тока вторичного источника питания, В |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока вторичного источника питания, В |
±0,5 |
|
Диапазон измерений амплитуды импульсов напряжения переменного тока, В |
от 0 до 36 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений амплитуды импульсов напряжения переменного тока, В |
0,05 |
|
Диапазон измерений частоты импульсов напряжения переменного тока, Г ц |
от 0,1 до 500000 |
|
Пределы допускаемой относительной погрешности измерений частоты импульсов напряжения переменного тока, % |
±1 |
|
Диапазон измерений длительности импульсов напряжения переменного тока, мкс |
от 1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений длительности импульсов напряжения переменного тока, нс |
±25 |
|
Воспроизводимый период высокостабильного сигнала секундной метки, с |
1 |
|
Пределы допускаемой абсолютной погрешности воспроизведений периода высокостабильного сигнала секундной метки, мкс |
±50 |
|
Диапазоны измерений электрического сопротивления постоянному току, Ом |
от 1 до 10 от 10 до 100 от 100 до 1000 от 1000 до 10000 от 10000 до 100000 от 100000 до 1000000 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений электрического сопротивления постоянному току, % |
±0,5 |
|
Примечания: Тизм - измеренное значение интервала времени, с; Тдис - период дискретизации, с. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Полоса пропускания (система функционального контроля ТЕСТ-1501-01), МГц: | |
|
- для входного сопротивления 50 Ом |
700 |
|
- для входного сопротивления 1 МОм |
250 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Г ц |
50±1 |
|
Потребляемая мощность, В^А, не более: | |
|
- система функционального контроля ТЕСТ-1501-01 |
2000 |
|
- система функционального контроля ТЕСТ-1501-02 |
3500 |
|
Габаритные размеры каждой стойки (глубинахширинахвысота), мм, не более |
1000x650x2100 |
|
Масса, кг, не более: | |
|
- система функционального контроля ТЕСТ-1501-01 |
250 |
|
- система функционального контроля ТЕСТ-1501-02 |
300 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность при температуре +25 °С, % |
до 80 |
