Наименование

Обозначение

Количество шт./экз.

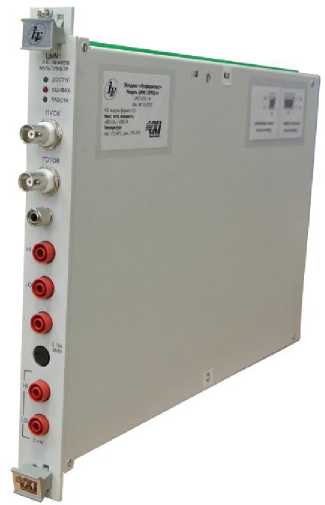

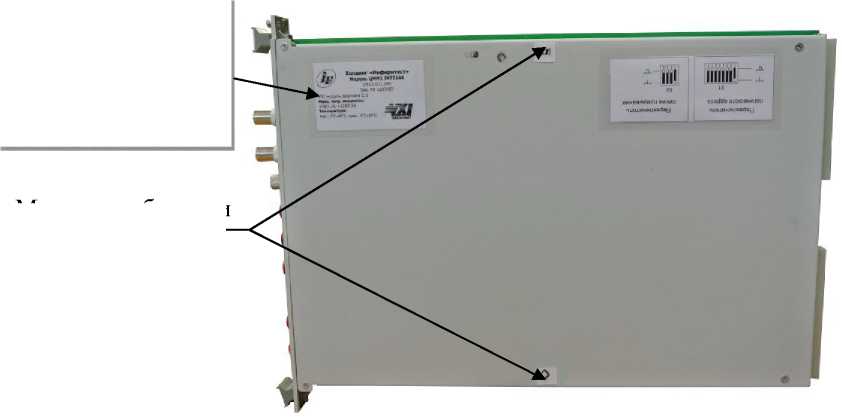

Мультиметр цифровой ЦММ1

ФТКС.468260.064

1

Комплект ПО модулей Информтест

ФТКС.85001-01

1

Опись компакт-диска (CD) «Комплект ПО модулей Информтест»

ФТКС.85001-01 90ОП1

1

Комплект принадлежностей

-

Руководство по эксплуатации

ФТКС.468260.064РЭ

1

Паспорт

ФТКС.468260.064ПС

1

Руководство оператора

ФТКС.66064-01 34 01

1

Наименование характеристики

Значение

Верхние пределы измерений напряжения постоянного тока положительной и отрицательной полярности, В

0,1; 1; 10; 100; 400

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %

±(а + Ь-Цс/их!)

где U_k - значение верхнего предела диапазона измерений напряжения постоянного тока, В; и_х - измеренное значение напряжения постоянного тока, В.

Значение коэффициентов «а» и «b» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений напряжения постоянного тока приведены в таблице 2.1.

Верхние пределы измерений силы постоянного тока, А

0,01; 0,1; 1; 3

Пределы допускаемой относительной погрешности измерений силы постоянного тока, %

±(а + Ь-|!к/!х|)

где 1_к - значение верхнего предела диапазона измерений силы постоянного тока, А;

1_х - измеренное значение силы постоянного тока, А.

Значения коэффициентов «а» и «b» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений силы постоянного тока приведены в таблице 2.2.

Верхние пределы измерений сопротивления постоянному току, Ом

1И0²; 140³; 140⁴; 1И0⁵;

1И0⁶; 1И0⁷; 1И0⁸

Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, %

±(а + K|Rk/R_x|)³

где R_k - значение верхнего предела диапазона измерений сопротивления, Ом;

R_х - измеренное значение сопротивления, Ом.

Значения коэффициентов «а» и «Ь» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений сопротивления постоянному току приведены в таблице 2.3.

Наименование характеристики

Значение

Верхние пределы измерений СКЗ напряжения переменного тока, В

0,1; 1; 10; 100; 300

Диапазон рабочих частот, Гц

от 5 до 340⁵

Пределы допускаемой относительной погрешности измерений СКЗ напряжения переменного тока, %

±(а + Ь|Щи_х|)

где U_k - значение верхнего предела диапазона измерений напряжения переменного тока, В; и_х - измеренное значение напряжения переменного тока, В.

Значения коэффициентов «а» и «Ь» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений напряжения переменного тока в диапазонах рабочих частот приведены в таблице 2.3.

Верхние пределы измерений СКЗ силы переменного тока, А

1; 3

Пределы допускаемой относительной погрешности измерений СКЗ силы переменного тока, %

±(а + Ь-|!к/!х|)

где 1_к - значение верхнего предела диапазона измерений силы переменного тока, А;

1_х - измеренное значение силы переменного тока, А.

Значение коэффициентов «а» и «Ь» для расчета пределов допускаемых основной и дополнительной относительных погрешностей измерений силы переменного тока в диапазонах рабочих частот приведены в таблице 2.4.

Диапазон измерений частоты, Гц

от 3 до 340⁵

Диапазон значений входного напряжения переменного тока при измерении частоты, В

от Г10^-3 до 350

Пределы допускаемой относительной погрешности измерений частоты, %:

в диапазоне частот от 3 до 5 Гц включ.

в диапазоне частот св. 5 до 10 Гц включ.

в диапазоне частот св. 10 Гц до 40 кГц включ.

в диапазоне частот св. 40 кГц до 300 кГц*

±0,1 ±0,05 ±0,03 ±0,01

*Для измеряемой частоты в диапазоне частот свыше 50 кГц должно выполняться условие U-F < 1,5-10⁷ ВТц, где U - напряжение входного сигнала, F - частота входного сигнала.

Верхний предел диапазона измерений (Uk) В

Диапазон измерений (±Ир)

Значение коэффициентов

для основной погрешности (23±5 °С), %

для дополнительной погрешности, %/°С*

a

ь

a

Ь

0,1

±119,9999 мВ

0,0040

0,0035

0,0005

0,0005

1

±1,199999 В

0,0030

0,0007

0,0005

0,0001

10

±11,99999 В

0,0020

0,0005

0,0005

0,0001

100

±119,9999 В

0,0035

0,0006

0,0005

0,0001

400

±400,0000 В

0,0035

0,0006

0,0005

0,0003

Верхний предел диапазона измерений (|1к|), А

Диапазон измерений ⁽±¹к⁾

Значение коэффициентов

для основной погрешности, %

для дополнительной погрешности, %/ °С*

a

b

a

b

0,01

±11,99999 мА

0,05

0,01

0,005

0,002

0,1

±119,9999 мА

0,04

0,005

0,006

0,001

1

±1,199999 В

0,13

0,01

0,006

0,001

3

±3,000000 А

0,72

0,021

0,006

0,002

Верхний предел диапазона измерений

(R), Ом

Максимальное значение измеряемого сопротивления

(R)

Значение коэффициентов

для основной погрешности, %

для дополнительной погрешности, %/°С

a

b

a

b

Г10²

119,9999 Ом

0,008

0,004

0,0006

0,0005

Г10³

1,199999 кОм

0,008

0,001

0,0006

0,0001

П0

11,99999 кОм

0,008

0,001

0,0006

0,0001

Г10⁵

119,9999 кОм

0,008

0,001

0,0006

0,0001

Г10⁶

1,199999 МОм

0,008

0,001

0,0010

0,0002

1-10⁷

11,99999 МОм

0,035

0,001

0,0030

0,0004

Г10⁸

100,0000 МОм

0,800

0,010

0,1500

0,0002

Верхний предел диапазона измерений

(U), В

Максимальное значение измеряемого напряжения (Ир)

Диапазон частот

Значение коэффициентов

для основной погрешности, %

для дополнительной погрешности, %/ °С*

a

b

a

b

0,1

119,9999 мВ

от 5 до 10 Гц включ.

2,00

0,06

0,100

0,004

св. 10 Гц до 20 кГц включ.

0,45

0,04

0,035

0,004

св. 20 до 50 кГц включ.

0,05

0,04

0,005

0,004

св. 50 до 100 кГц включ.

0,11

0,05

0,011

0,005

св. 100 до 300 кГц

0,60

0,08

0,060

0,008

1

1,199999 В

от 5 до 10 Гц включ.

5,00

0,50

0,200

0,020

св. 10 Гц до 20 кГц включ.

2,00

0,06

0,100

0,004

св. 20 до 50 кГц включ.

0,45

0,04

0,035

0,004

св. 50 до 100 кГц включ.

0,05

0,03

0,005

0,004

св. 100 до 300 кГц

0,11

0,05

0,011

0,005

Верхний предел диапазона измерений (U), В

Максимальное значение измеряемого напряжения

(U)

Диапазон частот

Значение коэффициентов

для основной погрешности, %

для дополнительной погрешности, %/ °С*

a

b

a

b

10

11,99999 В

от 5 до 10 Гц включ.

0,60

0,08

0,060

0,008

св. 10 Гц до 20 кГц включ.

5,00

0,50

0,200

0,020

св. 20 до 50 кГц включ.

2,00

0,06

0,100

0,004

св. 50 до 100 кГц включ.

0,45

0,04

0,035

0,004

св. 100 до 300 кГц

0,05

0,03

0,005

0,004

100

119,9999 В

от 5 до 10 Гц включ.

0,11

0,05

0,011

0,005

св. 10 Гц до 20 кГц включ.

0,60

0,08

0,060

0,008

св. 20 до 50 кГц включ.

5,00

0,50

0,200

0,020

св. 50 до 100 кГц включ.

2,00

0,06

0,100

0,004

св. 100 до 300 кГц

0,45

0,04

0,035

0,004

300

300,0000 В

от 5 до 10 Гц включ.

0,05

0,03

0,005

0,004

св. 10 Гц до 20 кГц включ.

0,11

0,05

0,011

0,005

св. 20 до 50 кГц включ.

0,60

0,08

0,060

0,008

св. 50 до 100 кГц включ.

5,00

0,50

0,200

0,020

св. 100 до 300 кГц

2,00

0,09

0,100

0,004

*дополнительные погрешности нормируются в диапазонах температур от -5 до +18 и от +28 до +40 °С

Верхний предел диапазона измерений (Ik), А

Макси мальное значение измеряемого напряжения

(Ip), А

Диапазон частот

Значение коэффициентов

для основной погрешности, %

для дополнительной погрешности, %/°С*

a

b

a

b

1

1,199999

от 5 до 10 Гц включ.

2,0

0,06

0,100

0,006

св. 10 Гц до 1 кГц включ.

0,45

0,04

0,035

0,006

св. 1 до 5 кГц

0,15

0,04

0,015

0,006

3

3,000000

от 5 до 10 Гц включ.

0,40

0,04

0,015

0,006

св. 10 Гц до 1 кГц включ.

2,0

0,06

0,100

0,006

св. 1 до 5 кГц

0,95

0,06

0,035

0,006

*дополнительные погрешности нормируются в диапазонах температур от -5 до +18 и от +28 до +40 °С

Наименование характеристики

Значение

Напряжения питания, В:

+ 5+0,25 . + 12+0,6

Сила тока потребления по цепи «+5 В», А:

• - пиковое значение;

• - динамическое значение

1,5

1,2

Сила тока потребления по цепи «+12 В», А:

• - пиковое значение;

• - динамическое значение

о" о"

Потребляемая мощность, Вт, не более

21

Габаритные размеры (длина ^х ширина ^х высота), мм, не более

377,5 ^х 262,0 ^х 30,0

Масса изделия, кг, не более

1,9

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +25 °C, %, не более

• - атмосферное давление, кПа

от +5 до +40

90

от 84,0 до 106,7
