Номер по Госреестру СИ: 93890-24
93890-24 Модули
(AXIe DPNA-6G)
Назначение средства измерений:
Модули AXIe DPNA-6G (далее - модули) предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных трактах.

Внешний вид.
Модули

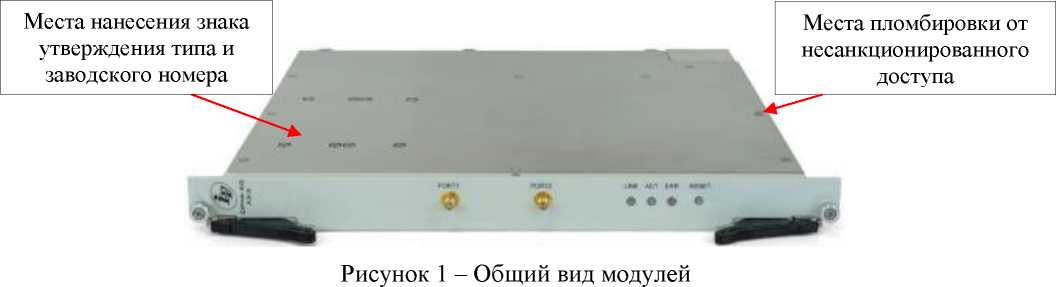

Рисунок № 1

Внешний вид.
Модули

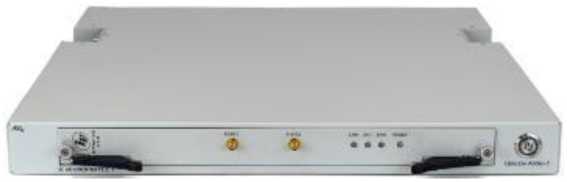

Рисунок № 2
Программное обеспечение
Модули работают под управлением встроенного программного обеспечения (далее -ПО), которое обеспечивает считывание, протоколирование и передачу измерительной информации в ПО верхнего уровня. ПО модулей разделено на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО выделена в файлы библиотек математических функций: undpna_32.dll и undpna_64.dll.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 -
значимой части ПО
данные
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
undpna 32.dll |
undpna 64.dll |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0 |
Цифровой идентификатор ПО |
35E36815 |
2082EB93 |
Алгоритм вычисления идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типа наносится на верхнюю часть боковой панели корпуса модулей в виде наклейки.Общий вид модулей с указанием мест нанесения знака утверждения типа, заводского номера и пломбировки от несанкционированного доступа представлен на рисунке 1.
Общий вид модулей, установленных в шасси AXIe-1, представлен на рисунке 2.


Рисунок 2 - Общий вид модулей, установленных в шасси AXIe-1
Программное обеспечениеМодули работают под управлением встроенного программного обеспечения (далее -ПО), которое обеспечивает считывание, протоколирование и передачу измерительной информации в ПО верхнего уровня. ПО модулей разделено на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО выделена в файлы библиотек математических функций: undpna_32.dll и undpna_64.dll.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 -
значимой части ПО
данные
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
undpna 32.dll |
undpna 64.dll |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0 |
Цифровой идентификатор ПО |
35E36815 |
2082EB93 |
Алгоритм вычисления идентификатора ПО |
CRC32 |
CRC32 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц |
от 60 до 6000 |
Пределы допускаемой относительной погрешности частоты выходного сигнала |
±5 •IO-9 |
Уровень мощности выходного сигнала, дБ (1 мВт) |
от -30 до 0 |
Пределы допускаемой абсолютной погрешности уровня мощности выходного сигнала, дБ |
±1 |
Относительный уровень гармонических составляющих в спектре выходного сигнала, дБс, не более:
|
-10 -30 -60 |
Относительный уровень негармонических составляющих в спектре выходного сигнала, дБс, не более |
-35 |
Диапазон измерений коэффициента стоячей волны по напряжению (КСВН) |
от 1 до 5 |
Продолжение таблицы 2______________________
Наименование характеристики
Значение
Пределы допускаемой относительной погрешности измерений КСВН, %:
-
- в диапазоне от 1 до 2 включ.
-
- в диапазоне св. 2 до 5 включ._______________________________________
Диапазон измерений модуля коэффициента передачи |Sij|, дБ_________
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи |Sij|, дБ
±5
±10 от -50 до +30*
±(0,03 |Sij|+0,5)
Диапазон измерений фазы коэффициентов отражения и передачи, градус |
от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус:
|
±8 ±15 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус |
±12 |
Спектральная плотность мощности фазовых шумов выходного сигнала, дБн/Гц, не более:
|
-95 -85 -80 |
*При измерении модуля коэффициента передачи более 0 дБ, входная мощность на приемном порту модуля не должна превышать 0 дБ (1 мкВт) | |
Таблица 3- Основные технические характеристики | |
Наименование характеристики |
Значение |
Количество измерительных портов |
2 |
Тип соединителей измерительных портов |
SMA |
Волновое сопротивление измерительных портов, Ом |
50 |
Параметры электрического питания:
|
от -53 до -45 1,0 |
Потребляемая мощность, Вт, не более |
48 |
Габаритные размеры, мм, не более:
|
296,5 350,0 30,0 |
Масса, кг, не более |
3,2 |
Рабочие условия применения:
|
от +5 до +40 80 от 84,0 до 106,7 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на внешнюю поверхность корпуса модуля в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ФТКС.468260.176РЭ «Модуль AXIe DPNA-6G. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 58286-2018 «Архитектура базовая построения систем контрольноизмерительной аппаратуры AXIe-1. Технические требования»;
ФТКС.468260.176ТУ «Модуль AXIe DPNA-6G. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ» (ООО Фирма «ИНФОРМТЕСТ»)
ИНН 7735075319
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 8
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия модулей основан на принципе рефлектометра, при котором падающих и отраженных волн при помощи группы
осуществляется разделение сигналов приемников-ответвителей. Модули соответствуют требованиям стандарта AXIe-0 и предназначены для работы в составе информационных измерительных системах на основе магистрали AXIe-0 совместно с крейтами стандарта AXIe-0.
Конструктивно модули выполнены в моноблочном исполнении в металлическом корпусе прямоугольной формы, содержащем коаксиальные соединители измерительных портов для подключения в тракт, соединители для обеспечения информационной связи устройств модуля на базе регистров с магистралью AXIe-0, блок индикации, ручки монтажа.
В конструкции модулей отсутствуют элементы регулировки и подстройки доступные пользователю. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, тип модуля и изображение фирменного знака изготовителя наносятся на верхнюю часть боковой панели корпуса модулей в виде наклейки.
Нанесение знака поверки на модули не предусмотрено.
Знак утверждения типа наносится на верхнюю часть боковой панели корпуса модулей в виде наклейки.
Общий вид модулей с указанием мест нанесения знака утверждения типа, заводского номера и пломбировки от несанкционированного доступа представлен на рисунке 1.
Общий вид модулей, установленных в шасси AXIe-1, представлен на рисунке 2.


Рисунок 2 - Общий вид модулей, установленных в шасси AXIe-1
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество шт./экз |
Модуль |
AXIe DPNA-6G |
1 |
Комплект ПО модулей Информтест |
ФТКС.85001-01 |
1 |
Управляющая панель. Руководство оператора |
ФТКС.66176-01 34 01 |
1 |
Драйвер. Руководство системного программиста |
ФТКС.76176-01 32 01 |
1 |
Опись компакт-диска (CD) |
ФТКС.85001-01 90ОП1 |
1 |
Руководство по эксплуатации |
ФТКС.468260.176 РЭ |
1 |
Паспорт |
ФТКС.468260.176ПС |
1 |
